Trong các hệ thống tự động hóa tòa nhà và điều hòa không khí, việc đo lường chính xác nhiệt độ trong ống dẫn khí là yếu tố quan trọng để duy trì hiệu suất hoạt động và tiết kiệm tối đa chi phí năng lượng. Cảm biến nhiệt độ ống gió EE431-M3A6L300D1SAH100 chính là giải pháp đáng tin cậy để đáp ứng các yêu cầu kiểm soát quá trình khắt khe này nhờ độ chính xác cao, kết nối dễ dàng và độ bền vượt trội trong môi trường công nghiệp.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA CẢM BIẾN NHIỆT ĐỘ ỐNG GIÓ 4-20MA EE431-M3A6L300D1SAH100
Cấu Tạo Cơ Bản

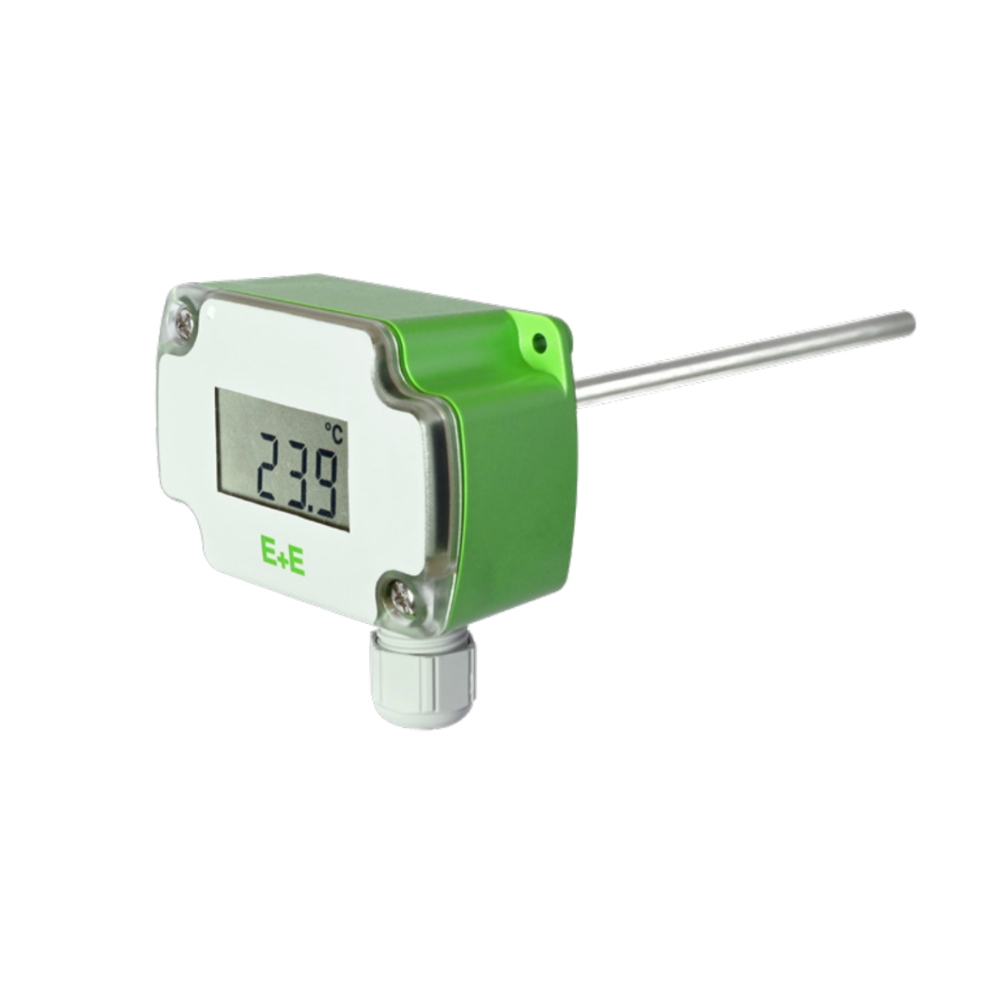

Cảm biến nhiệt độ ống gió 4-20MA EE431-M3A6L300D1SAH100 được cấu thành từ:
- Đầu dò nhiệt độ: Có nhiệm vụ thu nhận giá trị nhiệt độ môi trường, được làm bằng thép không gỉ, chiều dài 300 mm, giúp đi sâu vào tâm luồng khí để đo chính xác hơn.
- Thân vỏ cảm biến: Đóng vai trò bảo vệ linh kiện điện tử bên trong, được làm từ polycarbonate - vật liệu có độ bền cơ học tốt, chịu va đập khá ổn, đạt cấp bảo vệ IP65/NEMA 4X.
- Bộ phận xử lý tín hiệu: Có nhiệm vụ nhận tín hiệu từ phần tử đo, phân tích - xử lý và chuyển đổi thành tín hiệu đầu ra tiêu chuẩn.
- Màn hình hiển thị thông số đo tích hợp ở mặt trước thiết bị.
Nguyên Lý Vận Hành
Nguyên lý hoạt động của cảm biến rất đơn giản:
1- Phần tử cảm biến thu nhận giá trị nhiệt độ thực tế của dòng khí và truyền tín hiệu về mạch điện tử.
2 - Mạch điện tử nhận tín hiệu và xử lý - chuyển đổi dữ liệu đo được thành tín hiệu ngõ ra tiêu chuẩn.
3 - Tín hiệu được truyền về tủ PLC, bộ điều khiển hoặc hệ thống BMS để hiển thị giá trị nhiệt độ trực quan nhằm phục vụ công tác giám sát hoặc điều khiển tự động.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN NHIỆT ĐỘ ỐNG GIÓ 4-20MA EE431-M3A6L300D1SAH100
Cảm biến nhiệt độ ống gió 4-20MA EE431-M3A6L300D1SAH100 được tin dùng nhờ những ưu điểm vượt trội:
- Độ chính xác cao.
- Kết nối dây đơn giản.
- Tín hiệu 4-20mA chuẩn công nghiệp, chống nhiễu tốt, truyền xa mà không cần thêm nguồn riêng cho dây tín hiệu.
- Độ bền cao, có thể ứng dụng trong nhiều môi trường khác nhau nhờ cấp bảo vệ IP65 / NEMA 4X và phần đầu dò được làm bằng chất liệu inox cao cấp.
- Lắp đặt linh hoạt, nhanh chóng qua mặt bích nhựa (mounting flange) hoặc lỗ bắt vít ngoài thân mà không cần tháo nắp.
- Cấu hình linh hoạt và thời gian phản hồi nhanh - phù hợp với yêu cầu kiểm soát nhiệt độ theo thời gian thực.
- Màn hình hiển thị thông số đo trực quan, hữu ích cho việc đọc kết quả tại chỗ, bảo trì - bảo dưỡng định kỳ.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ ỐNG GIÓ 4-20MA EE431-M3A6L300D1SAH100
Hệ thống HVAC tòa nhà (BMS): Đo nhiệt độ không khí trong ống dẫn gió của hệ thống AHU (Air Handling Unit), FCU, đảm bảo điều tiết nhiệt độ phòng đúng ngưỡng cài đặt.
Phòng sạch (Clean Room): Kiểm soát nhiệt độ trong ống gió cấp và gió hồi của phòng sạch dược phẩm, điện tử và những nơi yêu cầu độ chính xác cao.
Nhà máy thực phẩm và đồ uống: Giám sát nhiệt độ trong hệ thống thông gió sản xuất, đảm bảo an toàn vệ sinh thực phẩm.
Hệ thống kiểm soát năng lượng: Tích hợp vào PLC/SCADA để tối ưu vận hành chiller, AHU, giảm tiêu thụ điện năng.
Phòng máy chủ (Data Center): Theo dõi nhiệt độ không khí làm mát, cảnh báo sớm khi nhiệt độ vượt ngưỡng.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ ỐNG GIÓ 4-20MA EE431-M3A6L300D1SAH100
- Model: EE431-M3A6L300D1SAH100
- Dải đo: 0°C đến +100°C
- Ngõ ra: 4-20mA, 2-wire
- Có màn hình hiển thị
- Độ chính xác: ±0.25°C tại 20°C
- Chiều dài đầu dò: 300mm
- Vỏ thiết bị: Polycarbonate
- Cấp bảo vệ: IP65 / NEMA 4X
- Kết nối cáp: Terminal vít, tối đa 2.5mm² (AWG14)
- Đầu cáp: M16x1.5
- Hãng sản xuất: E+E Elektronik (Áo)
- Chứng chỉ: CO/CQ đầy đủ.
Sensors Việt Nam cung cấp cảm biến nhiệt độ ống gió 4-20MA EE431-M3A6L300D1SAH100 chính hãng, đầy đủ CO-CQ, giá cạnh tranh và hỗ trợ kỹ thuật tận tình.
- Hàng chính hãng
- Tư vấn chọn model phù hợp
- Giao hàng nhanh toàn quốc
- Hỗ trợ kỹ thuật trước & sau bán hàng.
Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
