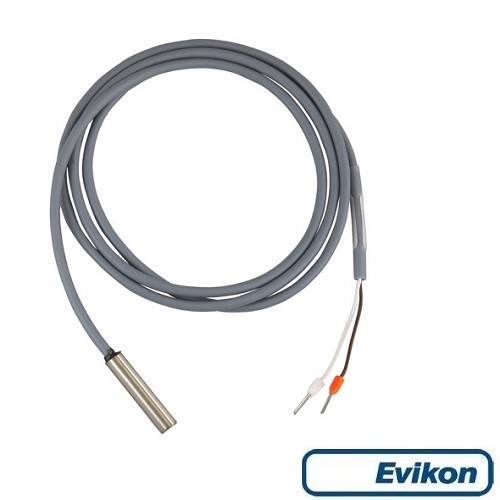

CẢM BIẾN NHIỆT ĐỘ PT1000 DÁN BỀ MẶT ET243-PT1000-1N3 thuộc dòng ET243 của Evikon, là cảm biến nhiệt độ dạng dán/kẹp bề mặt (pipe surface sensor) sử dụng phần tử đo PT1000 (RTD platinum). Evikon ET243-PT1000-1N3 được thiết kế để đo nhiệt độ trên các hệ thống đường ống kín hoặc các bề mặt tròn hoặc phẳng khác. Thiết bị sử dụng cảm biến RTD Pt1000 độ chính xác cao, kết hợp thiết kế dạng dán/kẹp bề mặt tiện lợi, giúp lắp đặt nhanh chóng mà không cần khoan hay can thiệp vào hệ thống. Cảm biến hoạt động ổn định trong dải nhiệt độ trung bình và phù hợp cho đường ống Ø16…60 mm.
Cần lưu ý rằng sự khác biệt lớn về nhiệt độ giữa môi trường đo và môi trường xung quanh có ảnh hưởng trực tiếp đến kết quả đo. Trong những trường hợp như vậy, nên cách điện bổ sung xung quanh cảm biến và cáp trong phạm vi ít nhất 10 cm. Để cải thiện khả năng truyền nhiệt từ bề mặt đến cảm biến, có thể cung cấp miếng dán dẫn nhiệt.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ PT1000 ET243-PT1000-1N3
Thiết kế tối ưu cho đường ống và bề mặt kỹ thuật:
- Phần tử cảm biến: PT1000 (RTD platinum)
- Đầu dò: Dạng tiếp xúc bề mặt (flat/curved)
- Phương pháp lắp: Dán hoặc cố định bằng dây rút/kẹp
- Đối tượng đo: Ống Ø16…60 mm
- Vật liệu bảo vệ: Polymer hoặc lớp phủ dẫn nhiệt
- Cáp: PVC insulated
- Chiều dài cáp: 3 m
- Kiểu dây: 2 dây
- Cấp bảo vệ: IP65
- Kiểu lắp: Dán/kẹp trực tiếp lên bề mặt
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ PT1000 ET243-PT1000-1N3
Tiếp xúc nhiệt: Cảm biến tiếp xúc trực tiếp bề mặt ống hoặc thiết bị
Biến đổi điện trở: PT1000 thay đổi điện trở theo nhiệt độ
Xử lý tín hiệu: Bộ điều khiển chuyển đổi thành giá trị °C
Truyền tín hiệu: Gửi về PLC, BMS hoặc bộ điều khiển HVAC
Nguyên lý RTD đảm bảo độ chính xác cao và độ ổn định lâu dài trong vận hành.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ PT1000 ET243-PT1000-1N3
- Cảm biến Pt1000 EN60751 Loại A
- Phạm vi đo lường -40...+70/80 °C (với cáp LiYY) và -30...+70 / 105 °C (với cáp LiYwYw cable)
- Lớp bảo vệ IP67
- Vật liệu thép không gỉ
- Kích thước 24×5,5×6,5mm
- Vỏ polyamit (ni lông)
- Cáp (LiYY hoặc LiYwYw) 2×0,22 mm2 / 2×0,25 mm2
- Cáp cách điện PVC
- Phù hợp với đường ống Ø16...60 mm
ỨNG DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ PT1000 ET243-PT1000-1N3
Cảm biến được ứng dụng rộng rãi trong nhiều lĩnh vực thực tế:
- Hệ thống HVAC (AHU, FCU, chiller): Đo nhiệt độ bề mặt ống nước lạnh, nước nóng để điều khiển hệ thống
- Đường ống kỹ thuật: Giám sát nhiệt độ ống dẫn nước, dầu, glycol trong nhà máy
- Tòa nhà thông minh (BMS): Theo dõi nhiệt độ các khu vực kỹ thuật và tối ưu vận hành
- Thiết bị công nghiệp: Giám sát nhiệt độ bề mặt motor, máy móc, bộ trao đổi nhiệt
- Kho lạnh & hệ thống làm lạnh: Đo nhiệt độ bề mặt dàn lạnh, ống gas lạnh
- Hệ thống năng lượng & năng lượng mặt trời: Dán lên bề mặt thiết bị hoặc tấm pin năng lượng mặt trời để theo dõi nhiệt độ và hiệu suất
