Cảm biến nhiệt độ PT1000 ET511-D6E400-H30-G12-PT1000-C của Hãng EVIKON -EU là một dạng của cảm biến nhiệt độ RTD được sử dụng rộng rãi phổ biến trong công nghiệp với ưu điểm độ chính xác tương đối cao và dãy đo nhiệt độ khá rộng phù hợp cho nhiều ứng dụng khác nhau bao gồm HVAC và điện lạnh, lắp đặt hệ thống sưởi, lò nướng, lò nung và kỹ thuật nhà máy, cũng như tự động hóa công nghiệp. Tùy thuộc vào nhu cầu của ứng dụng, nhiều tính năng có thể được cung cấp: các phần tử cảm biến RTD bạch kim với cấp độ chính xác và điện trở danh nghĩa cụ thể cho nhiệt độ lên tới +500°C hoặc nhiệt điện trở thông thường, các ống bảo vệ có kích thước khác nhau, các đầu cực khác nhau cũng như phụ kiện kết nối và đầu ra.


Cấu tạo cảm biến nhiệt độ Pt1000
- Ký tự Pt đề cập đến việc cảm biến được làm từ Bạch kim (Pt).
- Và số 1000 có nghĩa là cảm biến ở 0°C có điện trở 1000 ohm.
- Đây là đặc điểm mà làm cho Pt1000 có sự khác biệt so với cảm biến nhiệt độ Pt100
- Các loại cảm biến nhiệt điện trở bạch kim (PRTs) mang đến độ chính xác tuyệt vời trong phạm vi nhiệt độ rộng (từ -200 đến + 850°C). Các cảm biến nhiệt độ Pt1000 thường có sẵn từ nhiều nhà sản xuất với các thông số kỹ thuật chính xác khác nhau và nhiều tùy chọn thân vỏ để phù hợp với hầu hết các ứng dụng. Không giống như cặp nhiệt điện, không cần thiết phải sử dụng các loại cáp đặc biệt để kết nối với cảm biến.


Nguyên lý hoạt động cảm biến nhiệt độ Pt1000
Nguyên lý hoạt động là đo điện trở của nguyên tố bạch kim. Với loại cảm biến nhiệt độ PT1000, thì có điện trở 1000 ohm ở 0°C. Mối quan hệ giữa nhiệt độ và điện trở tương đương tuyến tính trong một phạm vi nhiệt độ nhỏ.Đối với cảm biến PT1000, thay đổi nhiệt độ 1°C sẽ gây ra thay đổi điện trở 0,388 ohm (theo Tiêu chuẩn Nhiệt độ Quốc tế 90 (ITS-90)). Do đó, ngay cả một lỗi nhỏ khi đo điện trở (ví dụ: điện trở của dây dẫn đến cảm biến) có thể gây ra ảnh hưởng lớn đến việc đo nhiệt độ.Vì thế, cũng giống như loại cảm biến Pt100, thì Pt1000 cũng có các tuỳ chọn loại có 4 dây hoặc 3 dây để giảm thiểu nhiễu đường dây gây sai số, tăng độ chính xác phép đo. Vì tín hiệu đo là mức tín hiệu thấp, cho nên điều quan trọng là phải giữ dây cáp tránh xa các loại cáp điện, động cơ, thiết bị đóng cắt và các thiết bị khác có thể phát ra nhiễu điện. Sử dụng cáp tiêu chuẩn, với màn hình được nối đất ở một đầu, có thể giúp giảm nhiễu. Khi sử dụng dây cáp dài, cần kiểm tra xem thiết bị đo có khả năng xử lý điện trở của cáp không.


Sự khác biệt giữa cảm biến Pt100 và Pt1000
Trong số các cảm biến nhiệt độ RTD, Pt100 và Pt1000 là phổ biến nhất. Cảm biến Pt100 có điện trở danh định là 100Ω tại điểm (0°C). Cảm biến Pt1000 Điện trở ở 0°C là 1.000Ω. Độ tuyến tính của đường cong đặc trưng, ​​phạm vi nhiệt độ hoạt động và thời gian đáp ứng là như nhau cho cả hai. Hệ số nhiệt độ của điện trở cũng như vậy.
Tuy nhiên, do điện trở danh nghĩa khác nhau, sai số cảm biến Pt1000 cao hơn 10 lần so với cảm biến Pt100. Sự khác biệt này trở nên rõ ràng khi so sánh các cấu hình 2 dây. Chẳng hạn, sai số đo trong Pt100 có thể là + 1,0°C và trong cùng một thiết kế, Pt1000 có thể là + 0,1°C.


Một số lưu ý khi lựa chọn và sử dụng cảm biến nhiệt độ Pt1000
Mặc dù được cấu tạo từ Platium với độ tinh khiết lên tới 99% mang lại độ chính xác cực cao, việc tính toán để lựa chọn và sử dụng cũng ảnh hưởng tới kết quả đo của cảm biến. Dưới đây là một số lưu ý cần thiết khi lựa chọn và sử dụng loại cảm biến này:
- Đối với cảm biến Pt1000, sự thay đổi nhiệt độ 1°C sẽ gây ra sự thay đổi điện trở 0,384Ω, do đó, ngay cả một lỗi nhỏ trong phép đo điện trở (ví dụ: điện trở của dây dẫn đến cảm biến) cũng có thể gây ra lỗi lớn trong phép đo nhiệt độ. Đối với phép đo yêu cầu độ chính xác cao, nên sử dụng cảm biến có bốn dây, trong đó hai dây để mang dòng cảm biến và hai dây để đo điện áp trên phần tử cảm biến. Cũng có thể sử dụng cảm biến ba dây, mặc dù chúng hoạt động dựa trên lý thuyết giả định, rằng điện trở của từng dây trong số ba dây là như nhau.
- Dòng điện đi qua cảm biến sẽ gây ra một số hiệu ứng nhiệt. Ví dụ: Dòng điện cảm ứng 1mA chạy qua điện trở 1000Ω sẽ tạo ra 1000 µW nhiệt. Nếu phần tử cảm biến không thể tản nhiệt này, nó sẽ báo nhiệt độ cao giả tạo. Có thể giảm hiệu ứng này bằng cách sử dụng một phần tử cảm biến lớn hoặc bằng cách đảm bảo rằng nó tiếp xúc nhiệt tốt với môi trường của nó.
- Sử dụng dòng điện cảm ứng 1mA sẽ cho tín hiệu chỉ 1000 mV. Bởi vì sự thay đổi điện trở trong một độ C là rất nhỏ, thậm chí một lỗi nhỏ trong phép đo điện áp trên cảm biến sẽ tạo ra một lỗi lớn trong phép đo nhiệt độ. Ví dụ: sai số đo điện áp 100 µV sẽ cho sai số 0,4 °C khi đọc nhiệt độ. Tương tự, sai số 1 µA theo nghĩa dòng điện sẽ cho sai số nhiệt độ 0,4 °C.
- Do mức tín hiệu thấp, điều quan trọng là phải để mọi dây dẫn cảm biến tránh xa dây cáp điện, động cơ, thiết bị đóng cắt và các thiết bị khác có thể phát ra tín hiệu nhiễu. Việc sử dụng cáp có lớp chống nhiễu, với được nối đất ở một đầu, có thể giúp giảm nhiễu. Khi sử dụng cáp dài, cần kiểm tra xem thiết bị đo có khả năng xử lý điện trở của cáp hay không. Hầu hết các thiết bị có thể đối phó với tối đa 100 Ω mỗi lõi. Loại đầu dò và cáp nên được lựa chọn cẩn thận để phù hợp với ứng dụng. Các vấn đề chính là phạm vi nhiệt độ và quá trình tiếp xúc với môi chất (ăn mòn hoặc dẫn điện) hoặc kim loại. Lưu ý không nên sử dụng các mối nối thông thường trên cáp ở nhiệt độ trên khoảng 170°C.


Các nhà sản xuất cảm biến cung cấp nhiều loại cảm biến thường tuân thủ tiêu chuẩn về độ chính xác như sau:
- BS1904 class B (DIN 43760): những cảm biến này có độ chính xác ±0,3°C ở 0°C.
- BS1904 class A: những cảm biến này có độ chính xác ±0,15°C ở 0°C.
- DIN: những cảm biến này có độ chính xác ±0,03°C ở 0°C.

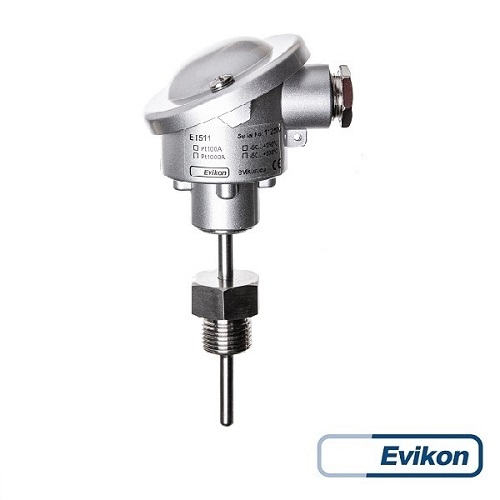

Thông số kỹ thuật của cảm biến nhiệt độ PT1000 ET511-D6E400-H30-G12-PT1000-C (L=400 mm)

- Dải đo -50 đến 250 độ C
- Đầu dò dài 400mm
- Kiểu ren G1/2
- Đường kính đầu dò 6mm
- Vật liệu thép không rỉ cao cấp SS316
- Dạng PT1000
- Tiêu chuẩn IP55
- Xuất xứ EVIKON/Châu Âu
- Bảo hành 12 tháng 1 đổi 1
- Chứng chỉ CO/CQ
