Cảm biến quang phản xạ khuếch tán, cảm biến quang thu phát chung là một trong những loại cảm biến quang công nghiệp được sử dụng phổ biến trong các hệ thống tự động hóa, dây chuyền sản xuất, băng tải, máy đóng gói và thiết bị kiểm tra sản phẩm. Với khả năng phát hiện vật thể không cần tiếp xúc, thiết kế tích hợp bộ phát và bộ thu ánh sáng trong cùng một thiết bị, cảm biến quang phản xạ khuếch tán giúp đơn giản hóa quá trình lắp đặt, tiết kiệm không gian và nâng cao hiệu quả giám sát trong môi trường công nghiệp.
Hiện nay, các thương hiệu như Omron, Autonics, SICK, KEYENCE, LANBAO và Di-soric cung cấp nhiều dòng cảm biến quang phản xạ khuếch tán với khoảng cách phát hiện, kiểu ngõ ra và tính năng khác nhau, đáp ứng nhu cầu ứng dụng trong các nhà máy sản xuất.
Cảm Biến Quang Phản Xạ Khuếch Tán Là Gì?
Cảm biến quang phản xạ khuếch tán là thiết bị sử dụng ánh sáng để phát hiện sự xuất hiện hoặc di chuyển của vật thể trong phạm vi cảm biến. Khác với cảm biến quang thu phát độc lập cần hai thiết bị đặt đối diện nhau, cảm biến quang phản xạ khuếch tán tích hợp cả bộ phát ánh sáng (Emitter) và bộ thu ánh sáng (Receiver) trong cùng một thân cảm biến.
Khi ánh sáng từ bộ phát chiếu đến bề mặt vật thể, một phần ánh sáng được phản xạ theo nhiều hướng. Bộ thu bên trong cảm biến tiếp nhận lượng ánh sáng phản xạ trở lại và xử lý tín hiệu để xác định trạng thái có hoặc không có vật thể. Tín hiệu đầu ra được truyền đến PLC, bộ điều khiển hoặc thiết bị tự động hóa để thực hiện các chức năng như đếm sản phẩm, xác định vị trí, điều khiển băng tải hoặc kiểm tra sự hiện diện của vật thể.
Đặc điểm nổi bật của cảm biến quang phản xạ khuếch tán là không cần sử dụng gương phản xạ hoặc bộ thu riêng biệt, nhờ đó giúp giảm số lượng thiết bị và đơn giản hóa việc lắp đặt trong các hệ thống có không gian hạn chế.

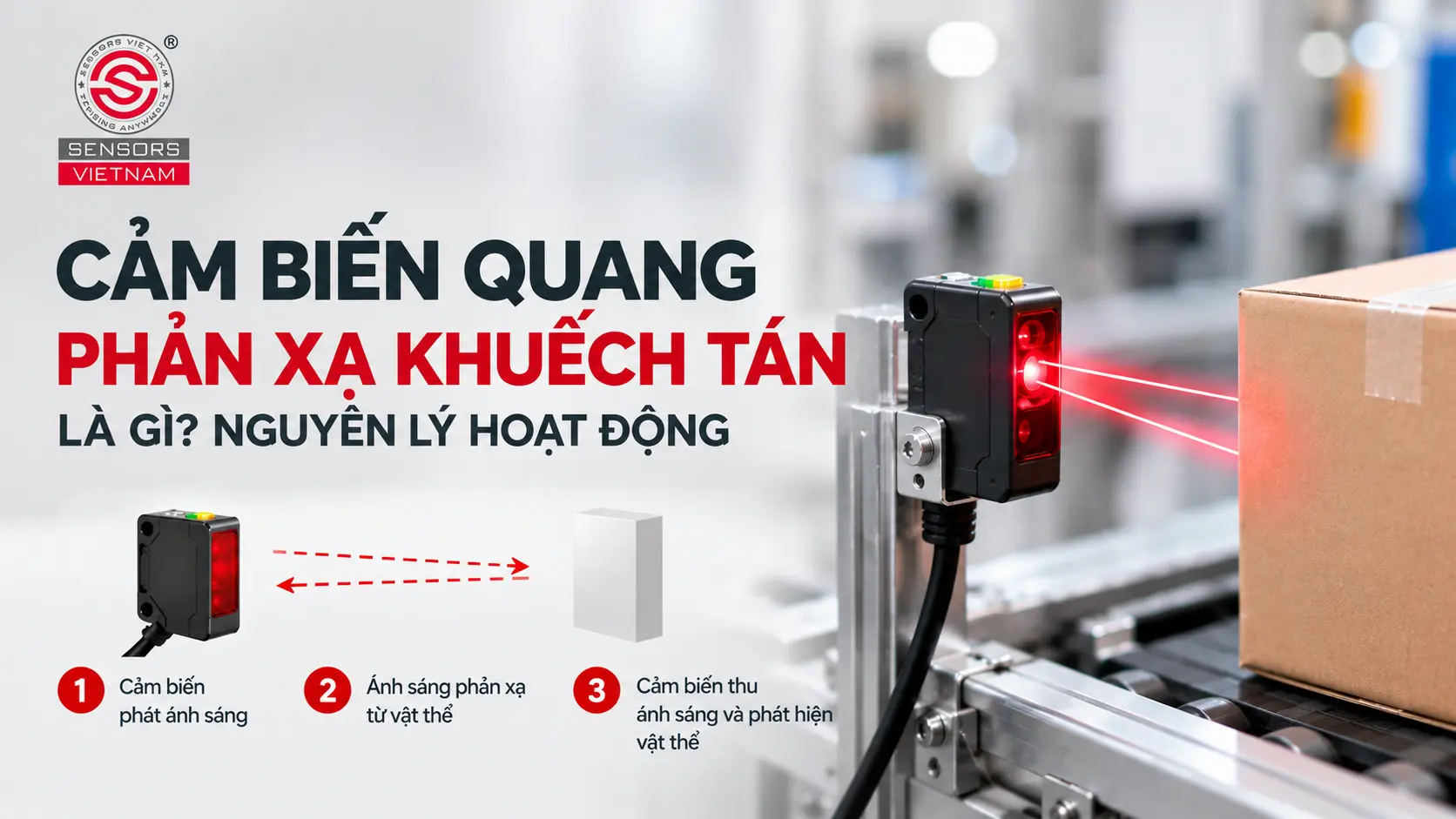

Nguyên Lý Hoạt Động Của Cảm Biến Quang Phản Xạ Khuếch Tán
Nguyên lý hoạt động của cảm biến quang phản xạ khuếch tán dựa trên việc phát và thu ánh sáng phản xạ từ bề mặt vật thể. Nguồn sáng thường sử dụng LED hồng ngoại, LED đỏ hoặc laser tùy theo thiết kế và yêu cầu ứng dụng.
Khi không có vật thể nằm trong vùng phát hiện, ánh sáng phát ra không được phản xạ đủ về bộ thu để kích hoạt trạng thái phát hiện. Khi vật thể đi vào vùng cảm biến, ánh sáng chiếu lên bề mặt vật thể và phản xạ trở lại bộ thu. Mạch xử lý điện tử phân tích tín hiệu quang và chuyển đổi thành tín hiệu điện để điều khiển ngõ ra.
Chế độ Light ON và Dark ON
Cảm biến quang phản xạ khuếch tán thường hỗ trợ chế độ hoạt động Light ON hoặc Dark ON, tùy theo từng model.
Light ON: Ngõ ra kích hoạt khi bộ thu nhận đủ ánh sáng phản xạ từ vật thể. Đối với ứng dụng phản xạ khuếch tán thông thường, trạng thái này thường tương ứng với việc phát hiện vật thể.
Dark ON: Ngõ ra kích hoạt khi bộ thu không nhận đủ ánh sáng. Chế độ này phù hợp với những hệ thống yêu cầu logic điều khiển ngược lại.
Cần lưu ý rằng Light ON và Dark ON không hoàn toàn đồng nghĩa với NO và NC trong mọi loại cảm biến. Khi lựa chọn thiết bị, người sử dụng cần kiểm tra sơ đồ ngõ ra và tài liệu kỹ thuật của nhà sản xuất.
Cấu Tạo Của Cảm Biến Quang Phản Xạ Khuếch Tán
Một cảm biến quang phản xạ khuếch tán công nghiệp thường bao gồm bộ phát ánh sáng, bộ thu quang, mạch xử lý tín hiệu, mạch ngõ ra và vỏ bảo vệ. Một số dòng cảm biến được tích hợp thêm núm điều chỉnh độ nhạy, nút Teach-in, đèn LED hiển thị trạng thái và chức năng chống nhiễu ánh sáng môi trường.
Bộ phát ánh sáng có nhiệm vụ tạo ra chùm sáng chiếu đến vật thể. Bộ thu sử dụng linh kiện quang điện để tiếp nhận ánh sáng phản xạ, trong khi mạch xử lý tín hiệu xác định trạng thái phát hiện dựa trên mức tín hiệu nhận được. Vỏ cảm biến thường được chế tạo từ nhựa kỹ thuật hoặc kim loại, với cấp bảo vệ như IP65, IP67 hoặc cao hơn tùy từng sản phẩm.
Ưu Điểm Của Cảm Biến Quang Phản Xạ Khuếch Tán
Cảm biến quang phản xạ khuếch tán được sử dụng rộng rãi nhờ thiết kế nhỏ gọn, nguyên lý hoạt động đơn giản và khả năng tích hợp thuận tiện vào hệ thống điều khiển tự động.
Lắp đặt đơn giản: Chỉ cần lắp đặt một thiết bị, không cần gương phản xạ hoặc bộ thu riêng.
Phát hiện không tiếp xúc: Hạn chế hao mòn cơ học và không gây tác động trực tiếp lên sản phẩm.
Thời gian đáp ứng nhanh: Phù hợp với các dây chuyền băng tải, máy đóng gói và hệ thống đếm sản phẩm.
Tiết kiệm không gian: Dễ dàng lắp đặt tại những vị trí có diện tích hạn chế.
Đa dạng kiểu ngõ ra: Có thể lựa chọn NPN, PNP hoặc các cấu hình khác tùy theo model.
Ứng dụng linh hoạt: Phát hiện nhiều loại vật thể như hộp carton, linh kiện nhựa, sản phẩm kim loại, bao bì và chi tiết máy.
Tuy nhiên, khoảng cách phát hiện của cảm biến phản xạ khuếch tán thông thường có thể thay đổi theo màu sắc, độ bóng, kích thước, góc nghiêng và khả năng phản xạ ánh sáng của vật thể. Đây là yếu tố quan trọng cần xem xét khi lựa chọn cảm biến cho dây chuyền sản xuất.
Trong các ứng dụng cần phát hiện vật thể ở khoảng cách ngắn và trung bình, cảm biến quang phản xạ khuếch tán thường là lựa chọn kinh tế và dễ triển khai. Tuy nhiên, đối với các vật thể có màu sắc thay đổi liên tục hoặc nền phía sau có khả năng phản xạ mạnh, cảm biến quang phản xạ triệt tiêu nền có thể mang lại khả năng phát hiện ổn định hơn.
Lựa chọn cảm biến quang phản xạ khuếch tán theo khoảng cách phát hiện
Khoảng cách phát hiện là một trong những thông số quan trọng nhất khi lựa chọn cảm biến quang phản xạ khuếch tán. Tùy theo thiết kế, cảm biến có thể có khoảng cách phát hiện từ vài chục milimét đến hàng mét.
Người sử dụng cần xác định khoảng cách thực tế giữa vị trí lắp đặt cảm biến và vật thể cần phát hiện. Không nên chỉ lựa chọn dựa trên khoảng cách tối đa ghi trong catalogue, vì giá trị này thường được xác định trong điều kiện thử nghiệm tiêu chuẩn với vật thể tham chiếu cụ thể.
Đối với dây chuyền có nhiều loại sản phẩm với màu sắc và kích thước khác nhau, nên thử nghiệm cảm biến trên vật thể có khả năng phản xạ thấp nhất để bảo đảm độ ổn định.
Lựa chọn cảm biến quang phản xạ khuếch tán theo kiểu ngõ ra NPN hoặc PNP
Cảm biến quang phản xạ khuếch tán thường sử dụng ngõ ra transistor NPN hoặc PNP để kết nối với PLC và bộ điều khiển.
Cảm biến quang NPN: Khi ngõ ra kích hoạt, transistor thường kéo tín hiệu về mức 0 V. Loại này phù hợp với ngõ vào PLC được thiết kế tương thích với tín hiệu NPN.
Cảm biến quang PNP: Khi ngõ ra kích hoạt, transistor thường cấp điện áp dương đến ngõ vào PLC. Loại này được sử dụng rộng rãi trong nhiều hệ thống tự động hóa công nghiệp.
Việc lựa chọn NPN hay PNP cần dựa trên cấu hình ngõ vào PLC, sơ đồ đấu dây và tiêu chuẩn thiết kế điện của nhà máy. Không nên thay thế trực tiếp cảm biến NPN bằng PNP khi chưa kiểm tra khả năng tương thích.
Lựa chọn cảm biến quang phản xạ khuếch tán theo màu sắc và bề mặt vật thể
Màu sắc và tính chất bề mặt có ảnh hưởng trực tiếp đến khả năng phát hiện của cảm biến quang phản xạ khuếch tán. Vật thể màu trắng hoặc có độ phản xạ cao thường giúp bộ thu tiếp nhận tín hiệu mạnh hơn, trong khi vật thể màu đen hoặc bề mặt hấp thụ ánh sáng có thể làm giảm khoảng cách phát hiện thực tế.
Đối với các vật thể có bề mặt bóng, trong suốt hoặc phản xạ không ổn định, cần lựa chọn cảm biến có công nghệ quang học phù hợp, đồng thời kiểm tra khả năng phát hiện trong điều kiện thực tế.
Lựa chọn cảm biến quang phản xạ khuếch tán theo thời gian đáp ứng
Thời gian đáp ứng của cảm biến cần phù hợp với tốc độ di chuyển của sản phẩm trên dây chuyền. Với các hệ thống băng tải tốc độ cao, máy đếm sản phẩm hoặc dây chuyền đóng gói tự động, cảm biến có thời gian đáp ứng ngắn giúp giảm nguy cơ bỏ sót vật thể.
Ngoài thời gian đáp ứng, người sử dụng cũng cần kiểm tra tần số chuyển mạch, độ rộng tín hiệu và khả năng xử lý tín hiệu của PLC hoặc bộ điều khiển.
Lựa chọn cảm biến quang phản xạ khuếch tán theo điều kiện môi trường
Đối với môi trường công nghiệp có bụi, hơi ẩm, rung động hoặc thay đổi nhiệt độ, cần ưu tiên cảm biến có cấp bảo vệ và dải nhiệt độ hoạt động phù hợp. Những khu vực có ánh sáng mặt trời trực tiếp, đèn công suất lớn hoặc nhiều cảm biến lắp đặt gần nhau cũng cần xem xét khả năng chống nhiễu ánh sáng và nhiễu quang giữa các thiết bị.
Trong môi trường nhiều bụi hoặc dầu, cần có kế hoạch vệ sinh bề mặt quang học định kỳ để duy trì khả năng phát hiện ổn định.
Các Thương Hiệu Cảm Biến Quang Phản Xạ Khuếch Tán Phổ Biến
Trên thị trường hiện nay, cảm biến quang phản xạ khuếch tán được cung cấp bởi nhiều nhà sản xuất thiết bị tự động hóa công nghiệp. Mỗi thương hiệu có những dòng sản phẩm với đặc điểm về thiết kế, khoảng cách phát hiện, công nghệ quang học và khả năng tích hợp khác nhau.
Cảm biến quang LANBAO: Cung cấp các dòng cảm biến quang phục vụ ứng dụng phát hiện vật thể, băng tải và máy móc tự động hóa. Đây là một trong những lựa chọn có thể xem xét khi cần tối ưu chi phí đầu tư, tùy theo yêu cầu kỹ thuật của từng ứng dụng.
Cảm biến quang Autonics: Được sử dụng trong nhiều hệ thống máy móc và dây chuyền sản xuất, với các dòng cảm biến quang có cấu hình ngõ ra, kiểu lắp đặt và khoảng cách phát hiện đa dạng.
Cảm biến quang Omron: Cung cấp nhiều giải pháp cảm biến quang công nghiệp, phục vụ các ứng dụng phát hiện vật thể, giám sát vị trí và điều khiển tự động.
Cảm biến quang SICK: Có nhiều dòng cảm biến quang ứng dụng trong dây chuyền sản xuất, hệ thống logistics, máy đóng gói và tự động hóa công nghiệp.
Cảm biến quang di-soric: Cung cấp các giải pháp cảm biến quang phục vụ máy móc công nghiệp, kiểm tra sản phẩm và hệ thống tự động hóa.
Khi lựa chọn cảm biến quang thay thế giữa các thương hiệu, cần đối chiếu đầy đủ khoảng cách phát hiện, kiểu ngõ ra NPN/PNP, chế độ Light ON/Dark ON, điện áp cấp nguồn, thời gian đáp ứng, kích thước lắp đặt và sơ đồ đấu dây. Không nên đánh giá khả năng thay thế chỉ dựa trên hình dạng hoặc kích thước bên ngoài.
Những Lưu Ý Khi Lắp Đặt Cảm Biến Quang Phản Xạ Khuếch Tán
Để cảm biến quang phản xạ khuếch tán hoạt động ổn định, vị trí lắp đặt cần bảo đảm vật thể nằm trong vùng phát hiện phù hợp, đồng thời hạn chế ảnh hưởng của ánh sáng môi trường và bề mặt phản xạ phía sau.
Cảm biến cần được cố định chắc chắn, tránh rung động mạnh và bảo đảm bề mặt quang học không bị che khuất bởi bụi bẩn hoặc dầu mỡ. Trong trường hợp sử dụng nhiều cảm biến gần nhau, cần kiểm tra khả năng nhiễu quang và bố trí hướng phát sáng hợp lý.
Sau khi lắp đặt, nên kiểm tra hoạt động với nhiều mẫu vật thể thực tế, đặc biệt là sản phẩm có màu đen, bề mặt bóng hoặc kích thước nhỏ. Đồng thời, cần kiểm tra trạng thái ngõ ra tại PLC để bảo đảm cảm biến hoạt động đúng theo yêu cầu điều khiển.
Câu Hỏi Thường Gặp Về Cảm Biến Quang Phản Xạ Khuếch Tán
Cảm biến quang phản xạ khuếch tán có cần gương phản xạ không?
Không. Cảm biến quang phản xạ khuếch tán sử dụng ánh sáng phản xạ trực tiếp từ bề mặt vật thể nên không cần gương phản xạ hoặc bộ thu riêng biệt.
Cảm biến quang phản xạ khuếch tán có phát hiện được vật thể màu đen không?
Có thể, tuy nhiên khoảng cách phát hiện thực tế thường giảm đối với vật thể có độ phản xạ thấp. Cần lựa chọn cảm biến phù hợp và thử nghiệm với vật thể thực tế trước khi đưa vào sử dụng.
Cảm biến quang phản xạ khuếch tán có phát hiện được vật thể trong suốt không?
Một số dòng cảm biến có thể phát hiện vật thể trong suốt trong điều kiện nhất định, nhưng độ ổn định phụ thuộc vào vật liệu, hình dạng và công nghệ cảm biến. Đối với chai thủy tinh, màng nhựa hoặc vật thể trong suốt, nên ưu tiên những dòng cảm biến được thiết kế chuyên dụng cho ứng dụng này.
Cảm biến quang phản xạ khuếch tán và cảm biến triệt tiêu nền khác nhau thế nào?
Cảm biến phản xạ khuếch tán thông thường chủ yếu dựa trên cường độ ánh sáng phản xạ để phát hiện vật thể. Trong khi đó, cảm biến phản xạ triệt tiêu nền sử dụng công nghệ quang học để phân biệt vật thể theo khoảng cách, giúp giảm ảnh hưởng của nền phía sau và sự khác biệt về độ phản xạ bề mặt.
Có thể sử dụng cảm biến quang phản xạ khuếch tán với PLC Siemens không?
Có. Nhiều dòng cảm biến quang phản xạ khuếch tán có thể kết nối với PLC Siemens nếu điện áp nguồn, kiểu ngõ ra và cấu hình ngõ vào tương thích. Cần kiểm tra tài liệu kỹ thuật và sơ đồ đấu dây trước khi kết nối.
Cảm biến quang phản xạ khuếch tán là giải pháp phát hiện vật thể không tiếp xúc, có thiết kế nhỏ gọn, dễ lắp đặt và phù hợp với nhiều ứng dụng tự động hóa công nghiệp. Nhờ tích hợp bộ phát và bộ thu ánh sáng trong cùng một thiết bị, cảm biến giúp giảm chi phí lắp đặt và đơn giản hóa quá trình tích hợp vào dây chuyền sản xuất.
Để lựa chọn cảm biến quang phản xạ khuếch tán phù hợp, người sử dụng cần xem xét khoảng cách phát hiện, màu sắc vật thể, kiểu ngõ ra NPN/PNP, thời gian đáp ứng, điều kiện môi trường và khả năng tương thích với hệ thống điều khiển. Việc lựa chọn đúng cảm biến ngay từ đầu sẽ giúp hệ thống hoạt động ổn định, giảm sự cố và nâng cao hiệu quả sản xuất.
