Hãy cùng Sensors Việt Nam đọc hết bài viết này để tìm hiểu thông tin chi tiết về cảm biến siêu âm 0-10V, cũng như lý do mà thiết bị được tin tưởng chọn lựa cho nhiều ứng dụng đo khoảng cách và đo mức trong công nghiệp nhé!
CẢM BIẾN SIÊU ÂM 0-10V LÀ GÌ?
Cảm biến siêu âm 0-10V là thiết bị sử dụng sóng siêu âm để đo khoảng cách vật thể hoặc đo mức. Thiết bị này xuất tín hiệu ngõ ra analog dạng điện áp 0-10V tương ứng với giá trị đo.
Ví dụ: một model cảm biến siêu âm ngõ ra 0-10V được cấu hình để chuyển đổi dải đo 0 - 5m thành tín hiệu 0-10V. Khi đó, 0V sẽ tương ứng với mức 0m và 10V sẽ tương ứng với mức 5m. Các giá trị điện áp ở giữa hai khoảng này - chẳng hạn như 5V, sẽ tương ứng với vị trí nằm giữa dải đo.
ỨNG DỤNG CẢM BIẾN SIÊU ÂM 0-10V ĐO KHOẢNG CÁCH
Ứng dụng cảm biến siêu âm 0-10V đo khoảng cách rất đa dạng, thường thấy nhất là:
Trong dây chuyền sản xuất và băng tải, cảm biến siêu âm ngõ ra 0-10V đo khoảng cách, vị trí sản phẩm, chiều cao vật thể/mức vật liệu. Dữ liệu đo sẽ được chuyển về dạng ngõ ra 0-10V và đưa về PLC để giám sát và điều khiển.
Trong hệ thống máy móc tự động, cảm biến có thể được dùng để giám sát vị trí cơ cấu chuyển động, kiểm tra kích thước, xác định vật thể trong vùng đo…
Trong hệ thống cấp và xử lý nước, cảm biến siêu âm 0-10V được dùng để xác định mực nước trong bồn/bể/hồ chứa. Tín hiệu analog 0-10V từ cảm biến sẽ được sử dụng để điều khiển bơm và giám sát mực nước theo thời gian thực.
Ngoài ra, ứng dụng cảm biến siêu âm 0-10V còn xuất hiện rộng rãi trong hệ thống HVAC, kho vận, hệ thống tự động hóa tòa nhà, hệ thống vận chuyển/nâng hạ, robot và các vị trí yêu cầu kiểm soát vị trí không tiếp xúc.

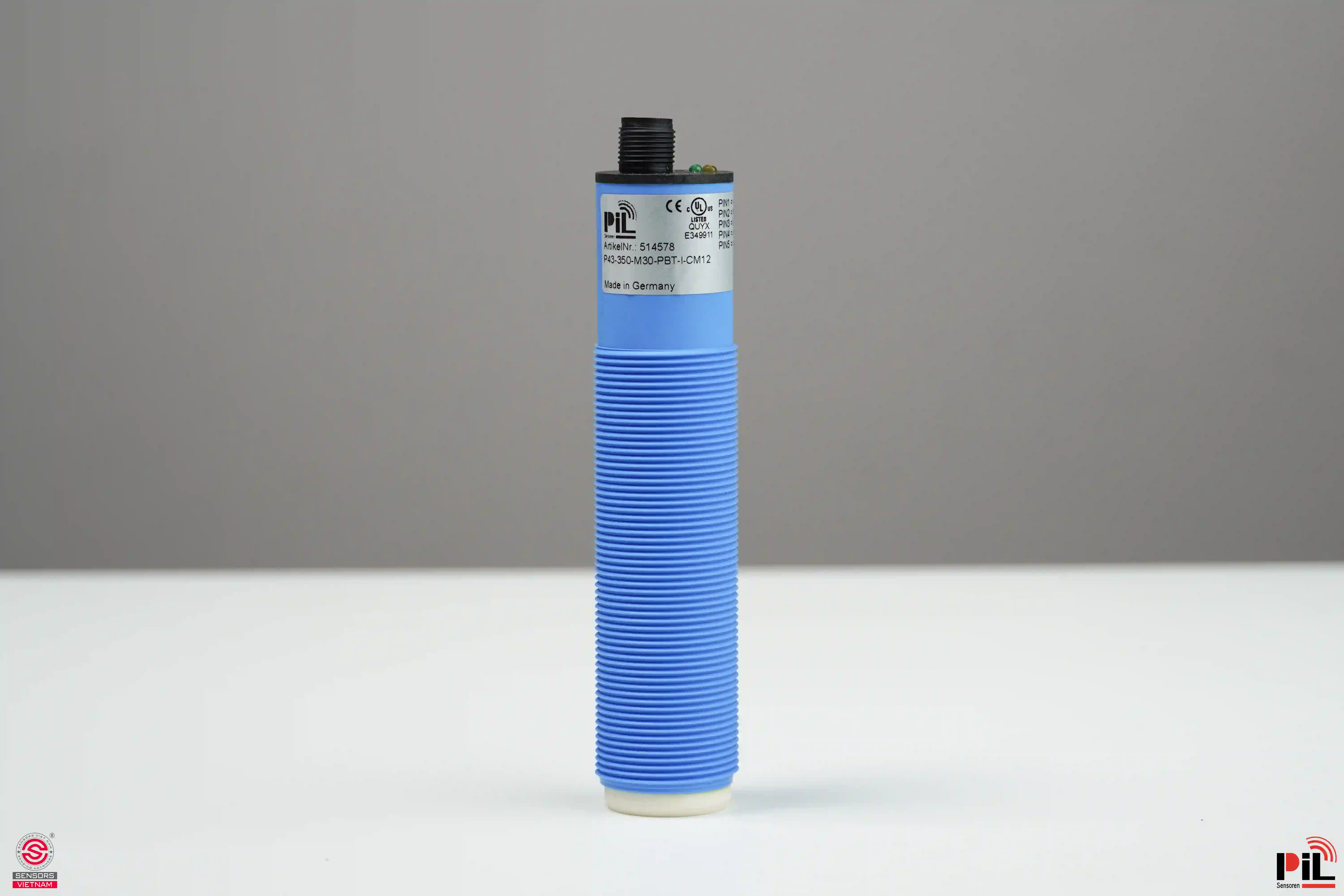

NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN SIÊU ÂM 0-10V
Nguyên lý hoạt động cảm biến siêu âm 0-10V dựa trên thời gian phát và thu sóng âm phản xạ trở về.
Quá trình này diễn ra như sau: Đầu dò phát một xung siêu âm về phía vật thể/bề mặt chất lỏng mục tiêu → Khi sóng âm gặp đối tượng, một phần năng lượng sẽ phản xạ trở về đầu dò → Bộ xử lý sẽ xác định thời gian đi và về của sóng để tính toán khoảng cách → Mạch điện tử sẽ quy đổi giá trị khoảng cách này thành tín hiệu điện áp trong phạm vi 0-10V.
CÁCH ĐẤU DÂY CẢM BIẾN SIÊU ÂM 0-10V
Cảm biến siêu âm 0-10V thường được phân thành 2 nhóm - là loại 3 dây hoặc 4 dây, tách riêng nguồn cấp và tín hiệu điện áp. Hướng dẫn cách đấu dây cảm biến siêu âm 0-10V cơ bản như sau:
Cách đấu dây cảm biến siêu âm 0-10V loại 3 dây
Đúng như tên gọi, cảm biến siêu âm ngõ ra 0-10V loại 3 dây sẽ có 3 dây, với 3 màu phổ biến: nâu, xanh và đen/trắng.
Hướng dẫn đấu dây cảm biến siêu âm 0-10V loại 3 dây cơ bản:
Dây nâu đấu vào nguồn dương (+).
Dây xanh đấu vào cực âm (0V) của nguồn.
Dây đen/trắng là dây tín hiệu 0-10V, đấu vào chân dương (+) của ngõ vào analog trên PLC/bộ đọc. Chân âm (-) của ngõ vào analog trên PLC đấu về 0V của nguồn.
Cách đấu dây cảm biến siêu âm 0-10V loại 4 dây
Cảm biến siêu âm 0-10V loại 4 dây sẽ tách biệt hoàn toàn nguồn và tín hiệu thành 2 cặp riêng.
Hướng dẫn đấu dây cảm biến siêu âm 0-10V loại 4 dây cơ bản:
Cặp nguồn: Dây nâu (+) đấu vào cực dương của nguồn, dây xanh (-) đấu vào cực âm (0V) của nguồn.
Cặp tín hiệu: dây đen/trắng (0-10V+) đấu vào chân dương (+) của ngõ vào analog trên PLC, dây còn lại (0-10V-/GND signal) đấu vào chân âm (-) của ngõ vào analog, sau đó chân âm này cũng đấu về cực âm (0V) của nguồn.
LƯU Ý QUAN TRỌNG KHI ĐẤU DÂY CẢM BIẾN SIÊU ÂM 0-10V
Trong quá trình đấu dây cảm biến siêu âm 0-10V, các kỹ thuật viên cần kiểm tra ký hiệu chân trên datasheet kỹ lưỡng, vì màu dây của mỗi hãng có thể khác nhau.
Bên cạnh đó, hãy ưu tiên sử dụng dây xoắn đôi có bọc chống nhiễu, nhất là với các ứng dụng cần đi dây dài trên 10 mét hoặc gần các động cơ, biến tần. Đặc biệt, người dùng cần đảm bảo PLC của hệ thống hỗ trợ ngõ vào analog điện áp 0-10V.
Tuyệt đối không cấp nguồn đang chạy vào chân tín hiệu 0-10V của PLC, vì sẽ gây cháy module. Luôn nhớ tắt nguồn trước khi đấu dây, chỉ bật nguồn sau khi đã kiểm tra kỹ lưỡng toàn bộ kết nối.

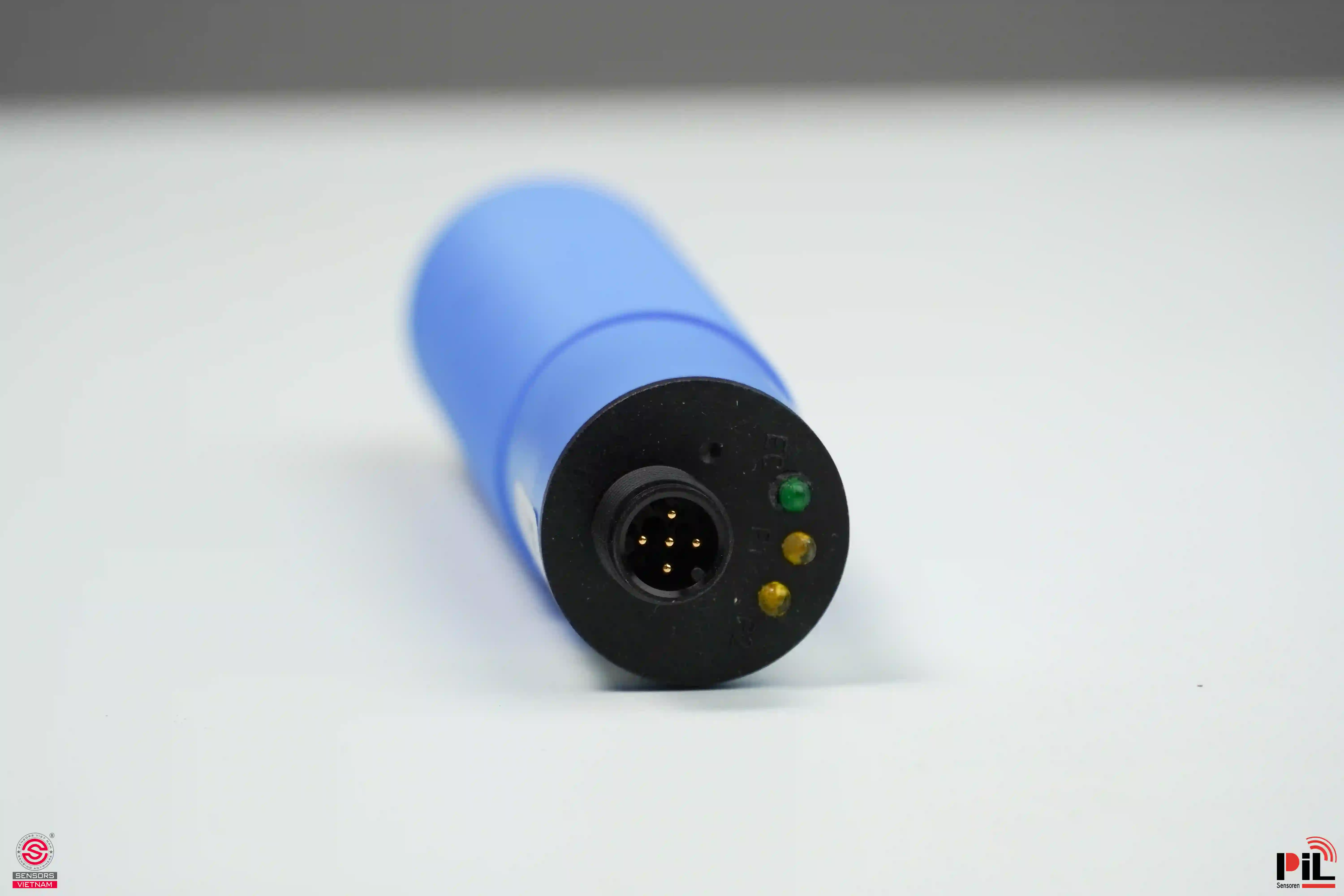

SO SÁNH CẢM BIẾN SIÊU ÂM 0-10V VÀ CẢM BIẾN SIÊU ÂM 4-20MA - NÊN CHỌN LOẠI NÀO?
Cảm biến siêu âm 0-10V sở hữu cấu trúc tín hiệu đơn giản, rất dễ đọc và phù hợp với nhiều bộ điều khiển hiện đại, đặc biệt trong hệ thống HVAC và tự động hoá toà nhà. Tuy nhiên, nhược điểm đáng kể nhất của dạng tín hiệu điện áp này là nhạy với sụt áp và nhiễu khi truyền trên đường dây dài.
Trong khi đó, cảm biến siêu âm 4-20mA lại là sự lựa chọn ưu tiên trong các hệ thống công nghiệp yêu cầu truyền tín hiệu đi xa và có khả năng chống ảnh hưởng của điện trở dây dẫn. Chuẩn ngõ ra 4-20mA cũng sử dụng “zero sống” 4mA - nghĩa là mức dòng điện 4mA sẽ tương ứng với giá trị đo thấp nhất của thiết bị chứ không phải là mức 0mA. Điều này giúp nhận diện dễ dàng một số lỗi cơ bản (như đứt dây hoặc cảm biến hỏng).
Thực tế, chúng ta không thể khẳng định tín hiệu nào tốt hơn, mà cần xem xét kỹ lưỡng các yếu tố như môi trường sử dụng, khoảng cách truyền, loại PLC/bộ điều khiển, thực trạng điện từ và kiến trúc hệ thống để đưa ra lựa chọn dùng cảm biến siêu âm cho phù hợp.
→ Hãy liên hệ trực tiếp cho Sensors Việt Nam qua hotline 0911 660 660 để được tư vấn chọn cảm biến siêu âm phù hợp nhất với nhu cầu ứng dụng của bạn nhé!
THƯƠNG HIỆU CẢM BIẾN SIÊU ÂM 0-10V ĐƯỢC TIN DÙNG TOÀN CẦU
PIL - Germany hiện là một trong những thương hiệu uy tín toàn cầu - chuyên sâu về công nghệ cảm biến siêu âm ứng dụng trong lĩnh vực tự động hóa công nghiệp.
Các dòng cảm biến siêu âm ngõ ra 0-10V của hãng này được đánh giá cao bởi khả năng đo không tiếp xúc chính xác, ổn định dài lâu, tốc độ phản hồi cực kỳ nhanh và truyền tín hiệu analog ổn định về PLC/bộ điều khiển.
Với nền tảng công nghệ chuẩn châu Âu (được sản xuất trực tiếp tại Đức), chất lượng sản phẩm được chú trọng ở mức cao nhất, danh mục sản phẩm đa dạng và mức giá cạnh tranh mà PIL đã trở thành sự lựa chọn đáng tin cậy cho các ứng dụng đo khoảng cách, phát hiện vật thể và đo mức trong môi trường công nghiệp.
Tham khảo một số dòng cảm biến siêu âm 0-10V nổi bật của PIL - Germany đang được phân phối chính hãng tại Sensors Việt Nam:
