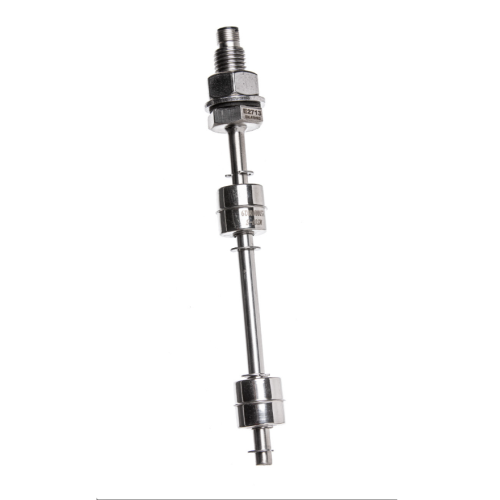

Công tắc báo mức phao từ E2713 của hãng EVIKON-ESTONIA là một loại công tắc báo mức, cảm biến báo mức được sử dụng để phát hiện mức chất lỏng trong bể hoặc bình chứa, hoạt động dựa trên nguyên lý lực hút nam châm giữa nam châm bên trong phao và công tắc từ hoặc cảm biến đặt bên ngoài buồng phao để cảnh báo hoặc điều khiển các thiết bị chấp hành.

Công tắc báo mức là gì? Công tắc báo chất mức lỏng dạng phao từ  là gì?

Công tắc báo mức chất lỏng dạng phao từ, công tắc báo mức nước, hay còn gọi là cảm biến báo mức dạng ON-OFF, cảm biến báo đầy,  cản biến báo mức cạn là những dòng thiết bị cảm biến có khả năng báo mức vật liệu, nguyên liệu, báo mức chất lỏng, chất rắn tại ngay vị trí chúng ta lắp đặt công tắc báo mức. Điểm chung của các dòng công tắc này là chỉ có thể báo đầy hoặc báo cạn thông qua đầu dò cảm biến. Hơn nữa thì hầu hết các dòng  công tắc báo mức dạng phao sẽ có ngõ ra relay để chúng ta có thể dễ dàng đóng ngắt các thiết bị hoặc cảnh báo,báo động.

Các thành phần chính và hoạt động của công tắc báo mức phao từ

- Phao: Phao từ thường có dạng hình trụ hoặc thuôn dài và chứa một nam châm vĩnh cửu bên trong. Phao này di chuyển lên xuống theo mức chất lỏng.
- Ống hoặc trục dẫn hướng: Phao hoạt động bên trong ống hoặc buồng dẫn hướng thường được gắn thẳng đứng trong bể hoặc bình. Ống dẫn hướng giữ phao thẳng hàng và cho phép nó di chuyển lên xuống tự do khi mức chất lỏng thay đổi.
- Công tắc từ hoặc cảm biến: Bên ngoài ống dẫn hướng có công tắc từ hoặc cảm biến, thường là công tắc sậy hoặc cảm biến hiệu ứng Hall, có chức năng phát hiện vị trí của nam châm bên trong phao.

Nguyên lý hoạt động công tắc phao từ

- Khi mực chất lỏng dâng lên thì phao có nam châm bên trong cũng dâng lên.
- Khi phao di chuyển lên trên, nam châm bên trong nó tiến gần hơn đến công tắc từ hoặc cảm biến gắn bên ngoài ống dẫn hướng.
- Khi nam châm đạt đến một khoảng cách cụ thể với công tắc hoặc cảm biến, nó sẽ kích hoạt công tắc hoặc thay đổi trạng thái của nó.
- Sự thay đổi trạng thái của công tắc hoặc cảm biến này báo hiệu sự hiện diện của chất lỏng ở mức mong muốn.

Tín hiệu đầu ra công tắc phao từ

Công tắc mức phao từ cung cấp tín hiệu On/Off đơn giản dựa trên việc nam châm bên trong phao có nằm trong phạm vi của cảm biến hay không. Tín hiệu này có thể được sử dụng để điều khiển báo động, đèn báo hoặc hệ thống tự động như máy bơm hoặc van.

Ưu điểm của công tắc báo mức phao từ

- Độ tin cậy: Chúng được biết đến với độ tin cậy do thiết kế cơ học đơn giản và không có các bộ phận điện bên trong bể.
- Tính phù hợp: Thích hợp cho nhiều loại chất lỏng bao gồm chất lỏng ăn mòn và độc hại.
- Tuổi thọ: Thường có tuổi thọ hoạt động lâu dài với yêu cầu bảo trì tối thiểu.
- Tiết kiệm chi phí: So với các công nghệ cảm biến mức khác, chúng thường tiết kiệm chi phí hơn.

Công tắc báo mức dạng phao từ thường sử dụng để báo mức chất lỏng như công tắc báo mức nước dạng phao từ, công tắc báo mức chất lỏng dạng phao từ, công tắc báo mức hóa chất dạng phao từ, công tắc báo mức dầu dạng phao từ.

Thông số kỹ thuật của công tắc báo mức phao từ  E2713-22-L1-L2-S3:

- L1 chiều dài tùy chọn 50mm đến 1000mm
- L2 chiều dài tùy chọn 50mm đến 1000mm
- Model 2 mức
- Tiếp điểm thường mở NO hoặc NC
- Vật liệu Inox SS316
- Cáp silicon 3m
- Xuất xứ: EVIKON - EU
- Chứng chỉ CO/CQ
- Bảo hành 12 tháng
