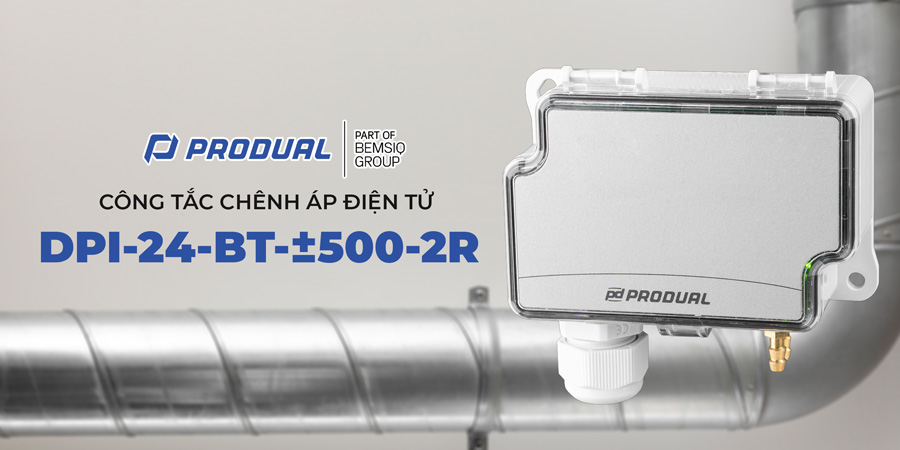

Công tắc chênh áp điện tử DPI-24-BT-±500-2R là thiết bị dùng để đo và giám sát chênh lệch áp suất không khí trong hệ thống thông gió, từ đó điều khiển relay ON/OFF theo giá trị chênh áp đã cài đặt. Thiết bị thuộc dòng DPI-24-BT differential pressure switch, được thiết kế chuyên dụng cho các ứng dụng HVAC/R như giám sát quạt, bộ lọc gió, áp suất phòng sạch và áp suất cầu thang. Ngoài chức năng công tắc relay, thiết bị còn có ngõ ra analog để truyền tín hiệu chênh áp về hệ thống điều khiển. Model ±500-2R có dải đo chênh áp ±500 Pa và 2 relay độc lập, cho phép điều khiển nhiều thiết bị hoặc thiết lập nhiều mức cảnh báo khác nhau trong hệ thống thông gió.
CẤU TẠO CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R
Thiết bị DPI-24-BT-±500-2R được thiết kế chắc chắn và tích hợp nhiều thành phần:
Cảm biến chênh áp điện tử giúp đo chính xác áp suất không khí.
Hai relay điều khiển (2R) để đóng/ngắt thiết bị theo giá trị chênh áp.
Ngõ ra analog 0–10V hoặc 4–20 mA để truyền tín hiệu đo về hệ thống điều khiển.
Cổng kết nối ống áp suất (+ / –) để đo chênh áp giữa hai điểm trong hệ thống.
Bộ xử lý tín hiệu điện tử giúp tính toán và xử lý dữ liệu đo.
Vỏ bảo vệ bằng nhựa ABS/PC giúp thiết bị hoạt động ổn định trong môi trường HVAC.
NGUYÊN LÝ HOẠT ĐỘNG CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R
Thiết bị hoạt động dựa trên nguyên lý đo chênh áp giữa hai điểm trong hệ thống:
Bước 1: Đo chênh áp suất
Hai đầu ống áp suất được kết nối với điểm áp suất cao (+) và thấp (–) trong hệ thống ống gió để đo chênh lệch áp suất không khí.
Bước 2: Xử lý tín hiệu đo
Cảm biến điện tử chuyển đổi giá trị chênh áp thành tín hiệu điện và bộ xử lý bên trong so sánh với ngưỡng cài đặt (setpoint).
Bước 3: Điều khiển relay và truyền tín hiệu
Khi giá trị chênh áp đạt hoặc vượt ngưỡng cài đặt, relay sẽ đóng hoặc ngắt để điều khiển thiết bị như quạt hoặc cảnh báo. Đồng thời tín hiệu đo được truyền về PLC hoặc BMS qua ngõ ra 0-10V hoặc 4-20mA.
THÔNG SỐ KỸ THUẬT CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R
- Dải đo chênh áp yêu cầu khi đặt hàng : ±100 Pa / ±250 / ±300 / ±500 Pa
- Đơn vị đo Pa
- Tích hợp vừa cảm biến vừa công tắc trên 1 thiết bị
- Tín hiệu đầu ra (4-20mA,0−10 V, 2 Relay )
- Giá trị chênh áp của 2 Relay có cài đặt bằng tool trong dải đo từ ±500 Pa
- Xuất xứ Produal / Phần lan
ỨNG DỤNG CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R
Thiết bị DPI-24-BT-±500-2R được sử dụng phổ biến trong các hệ thống HVAC và BMS:
Giám sát hoạt động quạt và blower trong hệ thống thông gió.
Giám sát tình trạng bộ lọc gió (báo lọc bẩn).
Giám sát áp suất cầu thang thoát hiểm.
Giám sát áp suất phòng sạch (cleanroom).
Giám sát chênh áp trong hệ thống ống gió HVAC.
Ứng dụng trong hệ thống điều khiển tự động tòa nhà.
MUA PRODUAL DPI-24-BT-±500-2R TẠI SENSORS VIỆT NAM
Sensors Việt Nam là đơn vị phân phối chính hãng các dòng cảm biến và thiết bị HVAC Produal – Phần Lan tại Việt Nam. Chúng tôi cam kết sản phẩm chính hãng 100%, đầy đủ CO/CQ, bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ kỹ thuật chuyên sâu. Liên hệ Sensors Việt Nam ngay hôm nay để được tư vấn kỹ thuật và báo giá tốt nhất cho sản phẩm CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R cùng nhiều dòng cảm biến chênh áp HVAC khác.
