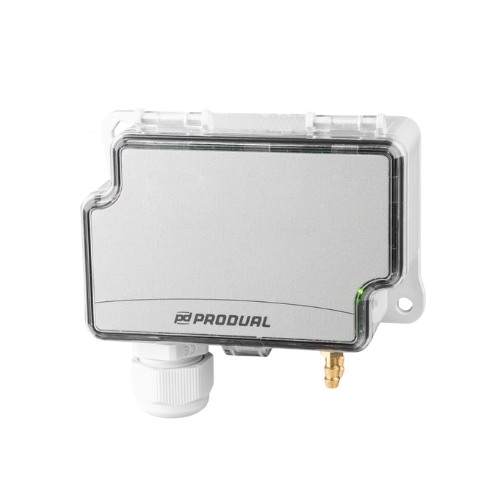

Công tắc chênh áp điện tử DPI-24-BT-±500-2R-AZ là thiết bị dùng để giám sát chênh lệch áp suất không khí hoặc lưu lượng gió trong hệ thống thông gió. Thiết bị có thể điều khiển relay ON/OFF dựa trên giá trị chênh áp hoặc lưu lượng gió, đồng thời truyền tín hiệu đo về hệ thống điều khiển thông qua ngõ ra analog. Không giống các công tắc chênh áp cơ truyền thống, DPI-24-BT sử dụng công nghệ cảm biến điện tử hiện đại, cho phép đo chính xác chênh áp và cung cấp nhiều chức năng cấu hình như cài đặt điểm đóng/ngắt relay, điều chỉnh hysteresis, lựa chọn đơn vị đo và hiệu chuẩn điểm zero. Thiết bị còn có khả năng tính toán lưu lượng gió khi kết hợp với đầu dò đo lưu lượng FloXact™, từ đó điều khiển relay dựa trên lưu lượng gió trong ống gió hoặc quạt ly tâm. Nhờ khả năng đo chính xác và cấu hình linh hoạt, thiết bị DPI-24-BT-±500-2R-AZ được sử dụng rộng rãi trong các hệ thống giám sát quạt, giám sát bộ lọc, giám sát áp suất phòng sạch, giám sát áp suất cầu thang và nhiều ứng dụng HVAC khác.
CẤU TẠO CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R-AZ
Thiết bị DPI-24-BT-±500-2R-AZ được thiết kế hiện đại và tích hợp nhiều chức năng:
Cảm biến chênh áp điện tử giúp đo chính xác áp suất không khí.
Hai relay điều khiển (2R) dùng để đóng/ngắt thiết bị theo giá trị chênh áp hoặc lưu lượng gió.
Ngõ ra analog 0-10V hoặc 4-20mA truyền tín hiệu đo về hệ thống điều khiển.
Chức năng tự động hiệu chuẩn điểm zero (AZ) giúp đảm bảo độ chính xác đo lâu dài.
Khả năng kết nối ứng dụng MyTool® để cấu hình thiết bị bằng smartphone.
Vỏ bảo vệ chắc chắn phù hợp lắp đặt trong tủ điều khiển hoặc hệ thống HVAC.
Cổng kết nối ống áp suất để đo chênh áp giữa hai điểm trong hệ thống.
NGUYÊN LÝ HOẠT ĐỘNG CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R-AZ
Thiết bị hoạt động dựa trên nguyên lý đo chênh lệch áp suất giữa hai điểm trong hệ thống:
Bước 1: Đo chênh áp suất không khí
Cảm biến điện tử bên trong thiết bị đo chênh lệch áp suất giữa hai đầu ống áp suất được kết nối với hệ thống ống gió hoặc thiết bị HVAC.
Bước 2: Xử lý và so sánh với giá trị cài đặt
Bộ xử lý bên trong thiết bị sẽ so sánh giá trị đo được với ngưỡng cài đặt (setpoint) đã cấu hình trước.
Bước 3: Điều khiển relay và truyền tín hiệu
Khi giá trị chênh áp đạt đến ngưỡng cài đặt, relay sẽ đóng hoặc ngắt để điều khiển thiết bị như quạt hoặc hệ thống cảnh báo. Đồng thời tín hiệu đo được có thể truyền về PLC hoặc BMS thông qua ngõ ra analog 0-10V hoặc 4-20mA.
THÔNG SỐ KỸ THUẬT CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R-AZ
- Dải đo chênh áp yêu cầu khi đặt hàng : ±100 Pa / ±250 / ±300 / ±500 Pa
- Đơn vị đo Pa
- Tích hợp vừa cảm biến vừa công tắc trên 1 thiết bị
- Tự động reset
- Tín hiệu đầu ra (4-20mA,0−10 V, 2 Relay )
- Giá trị chênh áp của 2 Relay có cài đặt bằng tool trong dải đo từ ±500 Pa
- Xuất xứ Produal / Phần lan
ỨNG DỤNG CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R-AZ
Thiết bị DPI-24-BT-±500-2R-AZ được sử dụng phổ biến trong các hệ thống HVAC và BMS:
Giám sát hoạt động quạt và blower trong hệ thống thông gió.
Giám sát bộ lọc gió (báo lọc bẩn).
Giám sát áp suất cầu thang thoát hiểm.
Giám sát áp suất phòng sạch (cleanroom).
Giám sát áp suất nồi hơi và hệ thống khí.
Tính toán và giám sát lưu lượng gió trong ống gió.
MUA PRODUAL DPI-24-BT-±500-2R-AZ TẠI SENSORS VIỆT NAM
Sensors Việt Nam là đơn vị phân phối chính hãng các dòng cảm biến và thiết bị HVAC Produal – Phần Lan tại Việt Nam. Chúng tôi cam kết sản phẩm chính hãng 100%, đầy đủ CO/CQ, bảo hành theo tiêu chuẩn nhà sản xuất và hỗ trợ kỹ thuật chuyên sâu. Liên hệ Sensors Việt Nam ngay hôm nay để được tư vấn kỹ thuật và báo giá tốt nhất cho sản phẩm CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R-AZ cùng nhiều dòng cảm biến chênh áp HVAC khác.
