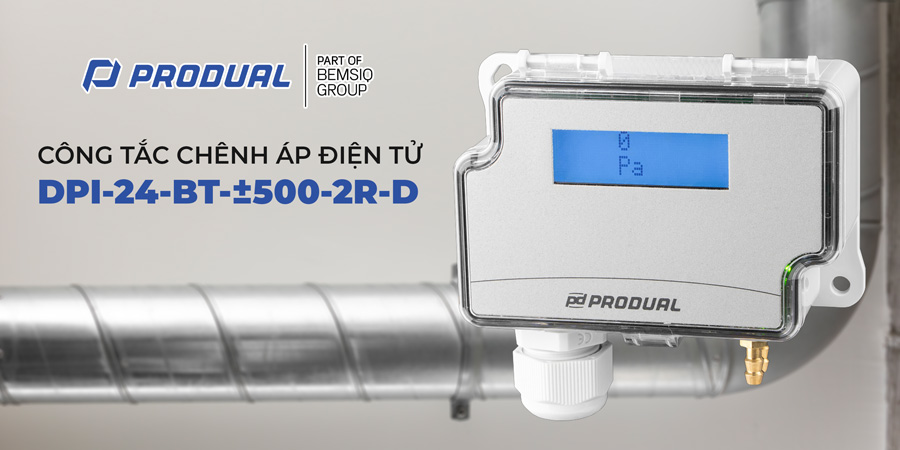

CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R-D là công tắc chênh áp gió điện tử tiên tiến, hỗ trợ đo bidirectional (±500 Pa) phù hợp cho các ứng dụng cần phát hiện chênh áp dương và âm (chênh áp cầu thang áp lực dương, phòng sạch áp lực âm, quạt hút/thổi). Thiết bị cho phép cài đặt setpoint chênh áp để kích hoạt 2 rơle độc lập với độ phân giải 1 Pa, hoạt động như công tắc báo động (on-off relay) và bộ truyền tín hiệu chênh áp/lưu lượng khí đa năng. Hỗ trợ tính toán lưu lượng với đầu dò FloXact™ cho ống gió hoặc quạt ly tâm. Cấu hình linh hoạt qua nút bấm/màn hình hoặc Bluetooth (app MyTool® + dongle MyTool Connect), tùy chỉnh đơn vị đo, hysteresis, thời gian delay, hướng hoạt động rơle (rise/fall). Zeroing thủ công bằng nút bấm, đảm bảo độ chính xác ổn định.

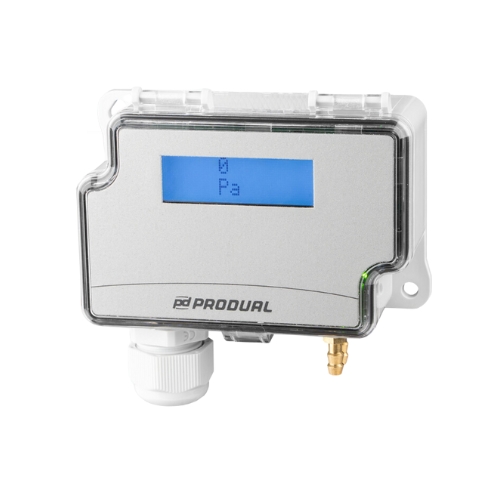

CẤU TẠO CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-2R-D
CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-2R-D được thiết kế chắc chắn cho môi trường công nghiệp:
- Vỏ bảo vệ ABS + PC, đạt chuẩn IP54 chống bụi và nước.
- Màn hình LCD 2 dòng (46.0 × 14.5 mm) có đèn nền, hiển thị giá trị chênh áp/lưu lượng realtime, trạng thái 2 rơle (ON/OFF).
- Cổng kết nối áp suất Ø5.2 mm (brass barbed fittings) cho ống dẫn khí (+ cao / - thấp).
- Đầu nối dây spring-loaded (0.2…1.5 mm²), gland cáp M20.
- Lắp đặt tường hoặc hộp với 2 lỗ Ø4.3 mm (một lỗ slotted).
- Kích thước nhỏ gọn: 102 × 96 × 36 mm, trọng lượng khoảng 150 g.
- Nguồn cấp 24 Vac/dc, tích hợp cảm biến piezoresistive MEMS, Bluetooth, 2 rơle (NO/NC/COM mỗi cái) và 2 kênh đầu ra analog độc lập.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-2R-D
Thiết bị đo chênh áp bidirectional qua hai cổng áp suất, xử lý tín hiệu điện tử để:
- Kích hoạt 2 rơle độc lập khi chênh áp đạt setpoint (cài đặt riêng cho từng rơle trong ±500 Pa, độ phân giải 1 Pa).
- Xuất tín hiệu analog 4-20mA/0-10V độc lập (voltage scalable 0-5V/0-10V/2-10V/custom) cho giám sát BMS/PLC.
- Tính toán lưu lượng khí (dựa trên FloXact™ probe hoặc K-value) và kích hoạt rơle dựa trên lưu lượng.
- Zeroing thủ công bằng nút bấm (tùy chọn -AZ tự động ở các phiên bản khác).
- Cấu hình hysteresis (0...50%), thời gian phản hồi (0.5…20 s), hướng hoạt động (rise/fall), đơn vị đo.
- Bluetooth cho cài đặt không dây; màn hình hiển thị giá trị đo, setpoint và trạng thái rơle realtime.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-2R-D
- Dải đo chênh áp yêu cầu khi đặt hàng : ±100 Pa / ±250 / ±300 / ±500 Pa
- Đơn vị đo Pa
- Tích hợp vừa cảm biến vừa công tắc trên 1 thiết bị
- Tín hiệu đầu ra (4-20mA,0−10 V, 2 Relay )
- Giá trị chênh áp của 2 Relay có cài đặt bằng tool trong dải đo từ ±500 Pa
- Xuất xứ Produal / Phần lan
ỨNG DỤNG CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-2R-D
CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-2R-D được sử dụng rộng rãi trong:
- Báo động mất gió quạt, lọc bẩn kép trong hệ thống HVAC/R (đo bidirectional cho chênh áp âm/dương).
- Giám sát và duy trì chênh áp cầu thang áp lực dương, phòng sạch áp lực âm, nồi hơi.
- Công tắc lưu lượng khí trong ống gió hoặc quạt ly tâm (kết hợp FloXact™).
- Điều khiển bật/tắt quạt, damper hoặc báo động dựa trên chênh áp/lưu lượng.
- Tích hợp BMS nhờ analog kép + 2 rơle + Bluetooth cấu hình không dây tiện lợi.
Sản phẩm giúp phát hiện sự cố sớm, duy trì chất lượng không khí, tiết kiệm năng lượng và giảm chi phí bảo trì.
MUA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-2R-D TẠI SENSORS VIỆT NAM
Sensors Việt Nam là nhà phân phối chính hãng công tắc chênh áp gió, công tắc chênh áp khí điện tử, công tắc áp suất gió điện tử Produal/Phần Lan tại Việt Nam, cam kết hàng chính hãng 100% kèm CO/CQ đầy đủ. Liên hệ ngay để nhận báo giá tốt nhất và tư vấn kỹ thuật miễn phí cho CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-2R-D (hoặc các model DPI khác với -AZ, -2R, ±500 Pa), thiết bị HVAC/R.
