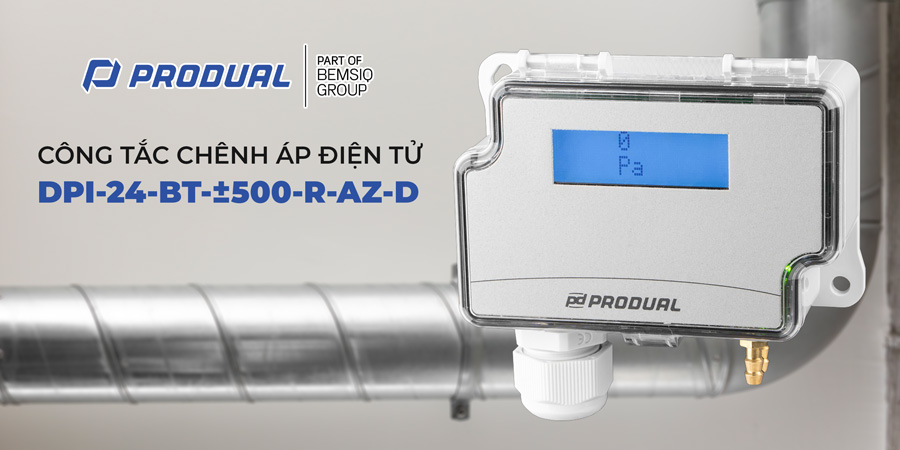

CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-R-AZ-D là công tắc chênh áp gió điện tử tiên tiến, hỗ trợ đo bidirectional (±500 Pa) phù hợp cho các ứng dụng cần phát hiện chênh áp dương và âm (chênh áp cầu thang áp lực dương, phòng sạch áp lực âm, quạt hút/thổi). Thiết bị cho phép cài đặt setpoint chênh áp để kích hoạt rơle với độ phân giải 1 Pa, hoạt động như công tắc báo động (on-off relay) và bộ truyền tín hiệu chênh áp/lưu lượng khí đa năng. Tính năng automatic zeroing (-AZ) tự động hiệu chuẩn điểm zero mỗi 10 phút (thời gian điều chỉnh ~4 giây), đóng băng giá trị đầu ra và hiển thị tạm thời để tránh xung đột với hệ thống BMS, sau đó trở lại đo bình thường - đảm bảo độ chính xác ổn định lâu dài mà không cần hiệu chuẩn thủ công định kỳ. Hỗ trợ tính toán lưu lượng với đầu dò FloXact™ cho ống gió hoặc quạt ly tâm. Cấu hình dễ dàng qua nút bấm/màn hình hoặc Bluetooth (app MyTool® + dongle MyTool Connect), tùy chỉnh đơn vị đo, hysteresis, thời gian delay, hướng hoạt động rơle.
CẤU TẠO CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-±500-R-AZ-D
CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-R-AZ-D được thiết kế chắc chắn cho môi trường công nghiệp:
- Vỏ bảo vệ ABS + PC, đạt chuẩn IP54 chống bụi và nước.
- Màn hình LCD 2 dòng (46.0 × 14.5 mm) có đèn nền, hiển thị giá trị chênh áp/lưu lượng realtime, trạng thái rơle (ON/OFF).
- Cổng kết nối áp suất Ø5.2 mm (brass barbed fittings) cho ống dẫn khí (+ cao / - thấp).
- Đầu nối dây spring-loaded (0.2…1.5 mm²), gland cáp M20.
- Lắp đặt tường hoặc hộp với 2 lỗ Ø4.3 mm (một lỗ slotted).
- Kích thước nhỏ gọn: 102 × 96 × 36 mm, trọng lượng khoảng 150 g.
- Nguồn cấp 24 Vac/dc, tích hợp cảm biến piezoresistive MEMS, mạch automatic zeroing, Bluetooth, 1 rơle (NO/NC/COM) và 2 kênh đầu ra analog độc lập.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-R-AZ-D
Thiết bị đo chênh áp bidirectional qua hai cổng áp suất, xử lý tín hiệu điện tử để:
- Kích hoạt rơle khi chênh áp đạt setpoint (cài đặt trong ±500 Pa, độ phân giải 1 Pa).
- Xuất tín hiệu analog 4-20mA/0-10V độc lập (voltage scalable 0-5V/0-10V/2-10V/custom) cho giám sát BMS/PLC.
- Tính toán lưu lượng khí (dựa trên FloXact™ probe hoặc K-value) và kích hoạt rơle dựa trên lưu lượng.
- Automatic zeroing: Tự động hiệu chuẩn zero mỗi 10 phút, điều chỉnh điện tử trong 4 giây, đóng băng output/display tạm thời để tránh xung đột, loại bỏ drift do nhiệt độ, cơ học hoặc điện tử.
- Cấu hình hysteresis (0...50%), thời gian phản hồi (0.5…20 s), hướng hoạt động (rise/fall), đơn vị đo.
- Bluetooth cho cài đặt không dây; màn hình hiển thị giá trị đo, setpoint và trạng thái rơle realtime.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-R-AZ-D
- Dải đo chênh áp yêu cầu khi đặt hàng : ±100 Pa / ±250 / ±300 / ±500 Pa
- Đơn vị đo Pa
- Tích hợp vừa cảm biến vừa công tắc trên 1 thiết bị
- Tự động reset
- Tín hiệu đầu ra (4-20mA,0−10 V, 1 Relay)
- Giá trị chênh áp của 1 Relay có thể cái đặt bàng tool trong dải đo từ ±500 Pa
- Xuất xứ Produal / Phần lan
ỨNG DỤNG CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-R-AZ-D
CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-±500-R-AZ-D được sử dụng rộng rãi trong:
- Báo động mất gió quạt, lọc bẩn trong hệ thống HVAC/R (đo bidirectional cho chênh áp âm/dương).
- Giám sát và duy trì chênh áp cầu thang áp lực dương, phòng sạch áp lực âm, nồi hơi.
- Công tắc lưu lượng khí trong ống gió hoặc quạt ly tâm (kết hợp FloXact™).
- Điều khiển bật/tắt quạt, damper hoặc báo động dựa trên chênh áp/lưu lượng.
- Tích hợp BMS nhờ analog kép + rơle + Bluetooth cấu hình không dây tiện lợi.
Sản phẩm giúp phát hiện sự cố sớm, duy trì chất lượng không khí, tiết kiệm năng lượng và giảm đáng kể chi phí bảo trì nhờ tính năng automatic zeroing.
