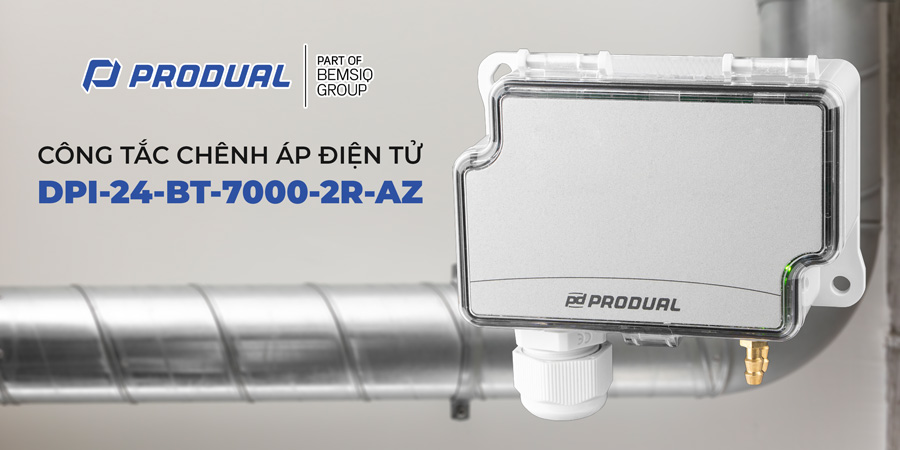

CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-2R-AZ là công tắc chênh áp gió điện tử tiên tiến, hỗ trợ dải đo 0…7000 Pa. Thiết bị cho phép cài đặt setpoint chênh áp để kích hoạt 2 rơle độc lập với độ phân giải 1 Pa, hoạt động như công tắc báo động (on-off relay) và bộ truyền tín hiệu chênh áp/lưu lượng khí đa năng. Đặc biệt, sản phẩm có ngõ ra tín hiệu analog kép độc lập (4-20mA và 0-10V) để truyền giá trị đo chênh áp hoặc lưu lượng khí trực tiếp đến hệ thống BMS, PLC hoặc thiết bị hiển thị khác. Tính năng automatic zeroing (-AZ) tự động hiệu chuẩn điểm zero mỗi 10 phút, đóng băng output tạm thời để tránh xung đột, loại bỏ drift hoàn toàn. Hỗ trợ tính toán lưu lượng với FloXact™ probe cho ống gió/quạt ly tâm. Cấu hình linh hoạt qua Bluetooth (app MyTool® + dongle MyTool Connect) hoặc nút bấm, tùy chỉnh đơn vị đo, hysteresis, delay, hướng rơle.

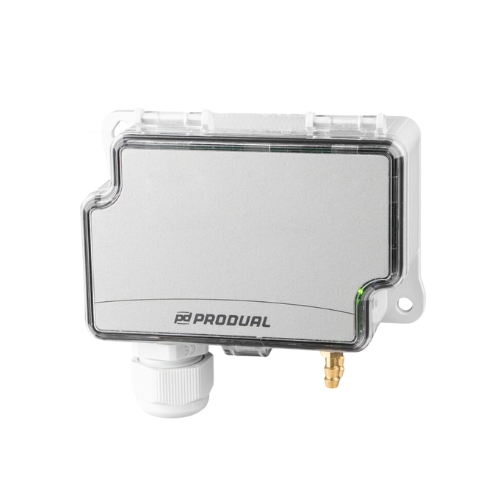

CẤU TẠO CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-7000-2R-AZ
CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-2R-AZ thiết kế nhỏ gọn:
- Vỏ ABS + PC, IP54 chống bụi/nước.
- Cổng áp suất Ø5.2 mm (brass barbed) cho ống dẫn khí (+ cao / - thấp).
- Đầu nối spring-loaded (0.2…1.5 mm²), gland cáp M20.
- Lắp đặt tường/hộp với 2 lỗ Ø4.3 mm (một slotted).
- Kích thước: 102 × 96 × 36 mm, trọng lượng ~150 g.
- Nguồn 24 Vac/dc, tích hợp cảm biến piezoresistive, mạch automatic zeroing, Bluetooth, 2 rơle (NO/NC/COM mỗi cái), ngõ ra analog kép độc lập (4-20mA và 0-10V).
NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-2R-AZ
Thiết bị đo chênh áp qua hai cổng, xử lý điện tử để:
- Kích hoạt 2 rơle độc lập khi chênh áp đạt setpoint (cài đặt riêng cho từng rơle trong 0…7000 Pa, độ phân giải 1 Pa).
- Xuất tín hiệu ngõ ra analog kép độc lập (4-20mA và 0-10V) để truyền giá trị đo chênh áp hoặc lưu lượng khí liên tục đến hệ thống điều khiển.
- Tính toán lưu lượng khí (FloXact™ hoặc K-value) và kích hoạt rơle dựa trên lưu lượng.
- Automatic zeroing: Tự động hiệu chuẩn zero mỗi 10 phút, điều chỉnh điện tử trong 4 giây, đóng băng output để tránh xung đột, loại bỏ drift hoàn toàn.
- Cấu hình hysteresis (0...50%), delay (0.5…20 s), hướng (rise/fall), đơn vị đo qua Bluetooth hoặc nút bấm.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-2R-AZ
- Dải đo chênh áp yêu cầu khi đặt hàng : 0...1000 / 0...1500 / 0...2000 / 0...2500 / 0...3000 / 0...4000 / 0...5000 / *0...7000 Pa
- Đơn vị đo Pa
- Tích hợp vừa cảm biến vừa công tắc trên 1 thiết bị
- Tự động reset
- Tín hiệu đầu ra (4-20mA,0−10 V, 2 Relay)
- Giá trị chênh áp của 1 Relay có thể cái đặt bàng tool trong dải đo từ 7000 Pa
- Xuất xứ Produal / Phần lan
ỨNG DỤNG CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-2R-AZ
CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-2R-AZ được ứng dụng rộng rãi trong:
- Báo động mất gió quạt, lọc bẩn kép trong HVAC/R (độ chính xác lâu dài nhờ AZ).
- Giám sát chênh áp cầu thang, phòng sạch, nồi hơi (cleanroom cần calibration hàng năm).
- Công tắc lưu lượng khí trong ống gió/quạt ly tâm (với FloXact™).
- Điều khiển bật/tắt quạt, damper hoặc báo động dựa trên chênh áp/lưu lượng.
- Tích hợp BMS nhờ ngõ ra analog kép + 2 rơle + Bluetooth cấu hình tiện lợi.
Sản phẩm giúp phát hiện sự cố sớm, tiết kiệm năng lượng và giảm chi phí bảo trì đáng kể nhờ automatic zeroing.
