CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-R là thiết bị chênh áp gió điện tử hiện đại, đo lường trong dải 0…7000 Pa. Thiết bị kích hoạt 1 rơle dựa trên setpoint chênh áp (độ phân giải 1 Pa), đồng thời hoạt động như bộ truyền tín hiệu chênh áp/lưu lượng khí đa năng. Đặc biệt, sản phẩm có ngõ ra analog kép độc lập (4-20 mA và 0-10 V) để truyền giá trị đo chênh áp hoặc lưu lượng khí liên tục đến hệ thống BMS, PLC hoặc thiết bị hiển thị khác. Hỗ trợ tính toán lưu lượng khí với đầu dò FloXact™ hoặc hệ số K. Cấu hình thực hiện dễ dàng qua ứng dụng Bluetooth MyTool® (kết hợp dongle MyTool Connect) hoặc nút bấm, cho phép tùy chỉnh linh hoạt đơn vị đo, hysteresis, thời gian delay và chế độ hoạt động rơle.

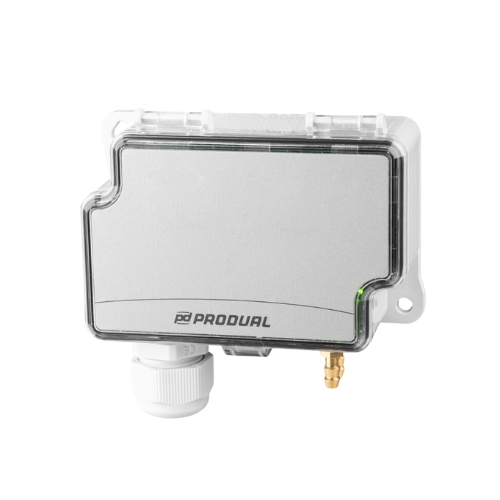

CẤU TẠO CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-7000-R
Công tắc chênh áp điện tử Produal DPI-24-BT-7000-R có thiết kế nhỏ gọn, tối ưu cho lắp đặt trong tủ điện hoặc khu vực tích hợp hệ thống:
- Vỏ nhựa ABS + PC, đạt chuẩn IP54 chống bụi và nước.
- Cổng áp suất Ø5.2 mm (brass barbed) cho ống dẫn khí (cao và thấp).
- Đầu nối dây spring-loaded (0.2…1.5 mm²), gland cáp M20.
- Lắp đặt tường hoặc hộp với 2 lỗ Ø4.3 mm (một lỗ slotted).
- Kích thước gọn nhẹ: 102 × 96 × 36 mm, trọng lượng khoảng 150 g.
- Nguồn cấp 24 Vac/dc, tích hợp cảm biến piezoresistive, Bluetooth, 1 rơle (NO/NC/COM), ngõ ra analog kép độc lập (4-20 mA và 0-10 V).
NGUYÊN LÝ HOẠT ĐỘNG CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-R
Thiết bị đo chênh áp qua hai cổng áp suất, xử lý tín hiệu điện tử để:
- Kích hoạt 1 rơle khi chênh áp đạt ngưỡng setpoint (cài đặt trong toàn dải 0…7000 Pa, độ phân giải 1 Pa).
- Xuất tín hiệu ngõ ra analog kép độc lập (4-20 mA và 0-10 V) để truyền giá trị chênh áp hoặc lưu lượng khí liên tục đến hệ thống BMS/PLC.
- Tính toán lưu lượng khí dựa trên FloXact™ hoặc hệ số K, kích hoạt rơle theo giá trị lưu lượng nếu cần.
- Cấu hình hysteresis (0…50%), thời gian phản hồi (0.5…20 s), hướng hoạt động (rise/fall), đơn vị đo qua Bluetooth hoặc nút bấm.
THÔNG SỐ KỸ THUẬT CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-R
- Dải đo chênh áp yêu cầu khi đặt hàng : 0...1000 / 0...1500 / 0...2000 / 0...2500 / 0...3000 / 0...4000 / 0...5000 / *0...7000 Pa
- Đơn vị đo Pa
- Tích hợp vừa cảm biến vừa công tắc trên 1 thiết bị
- Tín hiệu đầu ra (4-20mA,0−10 V, 1 Relay)
- Giá trị chênh áp của 1 Relay có thể cái đặt bàng tool trong dải đo từ 7000 Pa
- Xuất xứ Produal / Phần lan
ỨNG DỤNG CỦA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-R
- Báo động mất gió quạt, cảnh báo lọc bẩn trong hệ thống HVAC/R.
- Giám sát chênh áp cầu thang áp lực dương, phòng sạch áp lực âm, nồi hơi.
- Công tắc lưu lượng khí trong ống gió hoặc quạt ly tâm (kết hợp FloXact™).
- Điều khiển bật/tắt quạt, damper hoặc báo động dựa trên chênh áp/lưu lượng.
- Tích hợp BMS tập trung nhờ ngõ ra analog kép + rơle + Bluetooth cấu hình từ xa.
Sản phẩm mang lại khả năng phát hiện sự cố nhanh chóng, duy trì chất lượng không khí ổn định, tiết kiệm năng lượng và giảm thiểu chi phí bảo trì.
MUA CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ PRODUAL DPI-24-BT-7000-R TẠI SENSORS VIỆT NAM
Sensors Việt Nam là nhà phân phối chính hãng công tắc chênh áp gió, công tắc chênh áp khí điện tử, công tắc áp suất gió điện tử Produal/Phần Lan tại Việt Nam, cam kết hàng chính hãng 100% kèm CO/CQ đầy đủ. Liên hệ ngay để nhận báo giá tốt nhất và tư vấn kỹ thuật miễn phí cho CÔNG TẮC CHÊNH ÁP ĐIỆN TỬ DPI-24-BT-7000-R (hoặc các model DPI khác với -AZ, -R/-2R), thiết bị HVAC.
