Công tắc dòng chảy S+S SW-1E (1702-3011-0000-000) thuộc dòng SW của S+S Regeltechnik, được thiết kế để giám sát trạng thái dòng chảy của môi chất lỏng và khí không ăn mòn trong đường ống. Thiết bị hoạt động theo nguyên lý cơ học với cánh gạt bằng thép không gỉ và cung cấp ngõ ra tiếp điểm chuyển đổi, phù hợp cho hệ thống HVAC, Chiller, bơm, bộ trao đổi nhiệt và các hệ thống thủy lực.
Công tắc dòng chảy SW-1E là gì?
Công tắc lưu lượng SW-1E là công tắc dòng chảy dạng cánh gạt (paddle flow switch). Khi môi chất chuyển động trong đường ống, dòng chảy tác động lên cánh gạt và làm thay đổi trạng thái của công tắc bên trong thiết bị. Nhờ đó, hệ thống điều khiển có thể xác định có hoặc không có dòng chảy và thực hiện các chức năng cảnh báo, liên động hoặc bảo vệ thiết bị.
Khác với cảm biến lưu lượng dùng để đo liên tục giá trị lưu lượng, SW-1E chủ yếu thực hiện chức năng giám sát và đóng/cắt tiếp điểm theo ngưỡng dòng chảy cài đặt. Đây là giải pháp phù hợp cho những ứng dụng cần xác nhận nước đang lưu thông trước khi cho phép máy bơm, Chiller hoặc các thiết bị khác hoạt động.
Đặc điểm nổi bật của S+S SW-1E

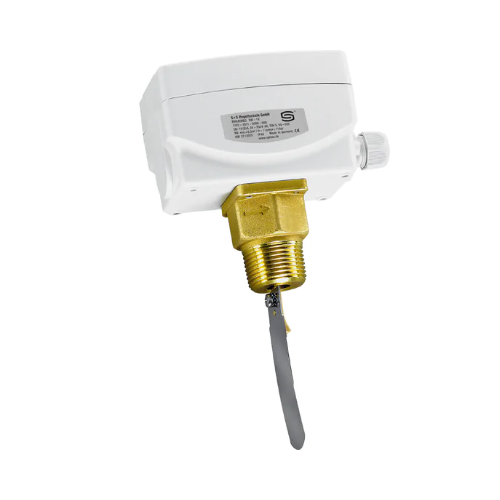

SW-1E có thiết kế cơ học đơn giản, cánh gạt bằng thép không gỉ, thân kết nối bằng đồng thau với ren R1" và vỏ bảo vệ chống va đập. Model này sử dụng được cho đường ống từ DN 1" đến 8", áp suất làm việc tối đa 11 bar và nhiệt độ môi chất tối đa +120 °C. Cấp bảo vệ IP65 giúp thiết bị phù hợp với nhiều khu vực kỹ thuật và phòng máy.
Một ưu điểm quan trọng của công tắc dòng chảy SW-1E là ngõ ra tiếp điểm chuyển đổi (changeover contact). Tín hiệu đóng/cắt này có thể đưa về tủ điện, PLC, DDC hoặc BMS để thực hiện chức năng giám sát và liên động hệ thống.
Nguyên lý hoạt động của công tắc dòng chảy SW-1E
SW-1E sử dụng một cánh gạt đặt trực tiếp trong dòng môi chất. Khi lưu lượng trong đường ống tăng, lực của dòng chảy đẩy cánh gạt và tác động lên cơ cấu công tắc vi mô. Khi đạt đến ngưỡng cài đặt, trạng thái tiếp điểm sẽ thay đổi.
Ngược lại, khi lưu lượng giảm xuống dưới ngưỡng yêu cầu hoặc dòng chảy bị mất, cánh gạt trở về vị trí ban đầu và tiếp điểm chuyển trạng thái. Tín hiệu này có thể được sử dụng để dừng thiết bị, kích hoạt cảnh báo hoặc gửi trạng thái về hệ thống điều khiển.
Ứng dụng công tắc dòng chảy SW-1E trong hệ thống HVAC và Chiller
Trong hệ thống HVAC, việc xác nhận dòng nước tuần hoàn là rất quan trọng trước khi vận hành các thiết bị trao đổi nhiệt. Công tắc dòng chảy SW-1E có thể được sử dụng như một thiết bị giám sát dòng chảy hoặc bảo vệ khi thiếu nước cho bơm trong mạch dầu và mạch làm mát, Chiller, thiết bị bay hơi, máy nén và bộ trao đổi nhiệt. Đây cũng là những ứng dụng được S+S nêu cho dòng RHEASREG® SW.
Ví dụ, trên đường nước Chiller, SW-1E có thể được sử dụng để xác nhận rằng nước đang tuần hoàn. Khi không phát hiện đủ dòng chảy, tiếp điểm của công tắc thay đổi trạng thái để hệ thống điều khiển thực hiện logic bảo vệ phù hợp, hạn chế việc thiết bị tiếp tục vận hành khi điều kiện dòng chảy không đáp ứng yêu cầu.
Để công tắc dòng chảy hoạt động ổn định, cần lựa chọn cánh gạt phù hợp với đường kính ống và lắp thiết bị đúng chiều dòng chảy. Vị trí lắp nên tránh khu vực có dòng chảy rối mạnh ngay sau co, van hoặc các phụ kiện đường ống. Việc lựa chọn ngưỡng tác động cũng cần dựa trên lưu lượng vận hành thực tế của hệ thống.
Đặc biệt, SW-1E là công tắc giám sát dòng chảy chứ không phải lưu lượng kế. Thiết bị cung cấp trạng thái tiếp điểm phục vụ giám sát và liên động, không được thiết kế để xuất giá trị lưu lượng liên tục theo m³/h.
Vì sao lựa chọn công tắc dòng chảy S+S SW-1E?
Với thiết kế cơ học, cánh gạt thép không gỉ, kết nối R1", đường ống đến 8", áp suất tối đa 11 bar, nhiệt độ môi chất đến 120 °C và bảo vệ IP65, SW-1E đáp ứng tốt nhu cầu giám sát dòng chảy trong nhiều hệ thống HVAC và công nghiệp.
Sản phẩm đặc biệt phù hợp với các ứng dụng cần một tín hiệu đóng/cắt đơn giản để xác nhận dòng chảy, cảnh báo mất dòng hoặc thực hiện liên động bảo vệ thiết bị.
Thông số kỹ thuật Công tắc dòng chảy SW-1E:
- Model: SW-1E (1702-3011-0000-000)
- Kết nối: R1"
- Đường kính ống: DN 1"…8"
- Ngõ ra: NO/NC
- Áp suất tối đa: 11 bar
- Nhiệt độ môi chất tối đa: +120 °C
- Cấp bảo vệ: IP65
- Xuất xứ S+S Regeltechnik - Germany
- Chứng chỉ CO,CQ đầy đủ
