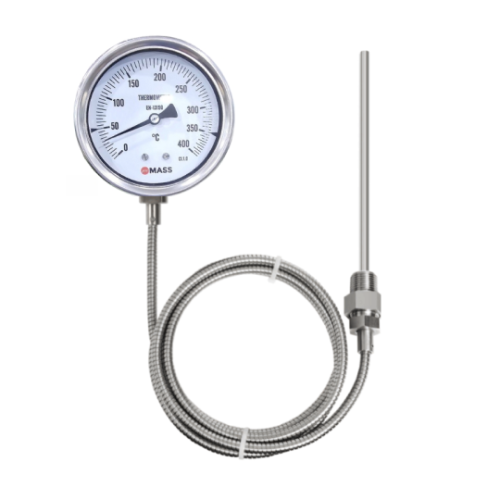

Đồng hồ đo nhiệt độ dạng dây âm -40 đến 40 độ C model 150-GTS-06-200-A1.5-CS3-50N-L--40/60 C-CD4-GV​ của hãng Mass-India là loại đồng hồ có phần chân đo nhiệt độ dạng dây được làm bằng chất liệu inox hoặc với dây dẫn kéo dài để đo nhiệt độ trong các ứng dụng công nghiệp.

Đồng hồ đo nhiệt độ dạng dây thường được sử dụng để đo nhiệt độ các lưu chất trong các hệ thống, thiết bị có độ sâu cao như các hệ thống đường ống, hệ thống ngầm hay các hệ thống có các lưu chất ăn mòn như axit, bazo, xăng, dầu, hóa chất, chất thải công nghiệp.

ĐỒNG HỒ ĐO NHIỆT ĐỘ DẠNG DÂY

Đồng hồ nhiệt độ dạng dây, đồng hồ nhiệt độ mao dẫn, đồng hồ đo nhiệt độ có dây là đồng hồ đo nhiệt độ có dây dây nối từ mặt đồng hồ và đầu dò cảm biến nhiệt độ được sử dụng để đo nhiệt độ của chất lỏng, chất khí ăn mòn và không ăn mòn trong tất cả các ngành công nghiệp.

Đồng hồ nhiệt độ mao dẫn hoạt động trong môi trường khắc nhiệt. Mặt đồng hồ tuyến tính và đường bù nhiệt độ đảm bảo chỉ thị nhiệt độ chính xác ở các điều kiện môi trường khác nhau.

CẤU TẠO CỦA ĐỒNG HỒ ĐO NHIỆT ĐỘ DẠNG DÂY

Đồng hồ đo nhiệt độ mao dẫn sử dụng chất liệu inox SS304/ SS316/ SS316L để chế tạo vừa đảm bảo được tính thẩm mĩ, đồng thời chất liệu inox sẽ giúp đồng hồ đo nhiệt có được một thiết kế bền bỉ, chất lượng cao trong khi sử dụng.

Đồng hồ đo nhiệt độ mao dẫn có 3 phần chính:

1/ Mặt đồng hồ đo nhiệt độ dạng dây

Mặt đồng hồ đo nhiệt độ dạng dây dùng để hiển thị giá trị nhiệt độ do đầu dò nhiệt độ đo được, thường chỉ thị kim và được bảo vệ bằng mặt kính. Đồng hồ đo nhiệt độ mao dẫn có 3 đường kính phổ biến là 100 mm, 115 mm và 150 mm. Mặt đồng hồ đo nhiệt độ mao dẫn cũng có 2 kiểu gắn phổ biến là gắn bảng trước (FRONT PANEL), gắn bảng sau (SURFACE PLATE). Mặt đồng hồ đo nhiệt độ dạng dây cũng có kiểu chân đứng (LOWER) và chân sau (BACK) để phù hợp với các vị trí lắp đặt khác nhau.

2/ Ống mao dẫn của đồng hồ đo nhiệt độ dạng dây

Ống mao dẫn của đồng hồ đo nhiệt độ mao dẫn dải đo 400 độ chứa khí trơ (Heli) giãn nở theo nhiệt độ môi trường, chất lỏng, chất khí cần đo. Ống mao dẫn này chính là cáp nối mặt đồng hồ với đầu dò mà ta thường thấy. Chiều dài của ống mao dẫn tùy chọn, thông thường chiều dài này khoảng 2m, 3m, 5m, 10m.

3/ Đầu dò của đồng hồ đo nhiệt độ dạng dây

Đầu dò của đồng hồ đo nhiệt độ mao dẫn  là bộ phận dùng để đo nhiệt, thường được gắn vào máy móc, ống dẫn, chiều dài phổ biến của đầu dò đồng hồ dạng dạng thường là 200mm, 300 mm, 400 mm, 500 mm hoặc tùy chọn.

ỨNG DỤNG CỦA ĐỒNG HỒ NHIỆT ĐỘ DẠNG DÂY

Đồng hồ đo nhiệt độ dạng dây được thường được sử dụng để đo môi trường nhiệt độ cao ở các vị trí trên cao khó quan sát, nhờ vào dây mao dẫn gúp đặt mặt hiển thị đồng hồ tới nơi nơi có vị trí quan sát dễ hơn.

Đồng hồ đo nhiệt độ mao dẫn dải đo 400 độ C thường ứng dụng đo nhiệt độ trong các nhà máy xí nghiệp thuộc ngành đóng tàu, công nghiệp điện lạnh, ngành công nghệ năng lượng, hóa chất, sản xuất chế biến thực phẩm, nước giải khát.

Đồng hồ đo nhiệt độ mao dẫn dùng để đo nhiệt độ các thiết bị chứa hơi, khí, chất lỏng trong công nghiệp, nhà máy, hàng hải, dầu khí.

Đồng hồ thường được sử dụng rộng rãi trong nhiều hệ thống, ngành nghề, lĩnh vực bởi hiệu quả sử dụng  trong công việc là khá cao và độ chính xác khi đo nhiệt gần như tuyệt đối. Các ứng dụng của đồng hồ đo nhiệt độ dạng dây như:

Trong các hệ thống đường ống dẫn nước cấp thoát nước sâu, cao trong các khu công nghiệp, khu công cộng, khu dân cư, hệ thống PCCC, hệ thống máy bơm, trạm bơm, thủy điện,...

-Trong các hệ thống xử lý lưu chất bẩn, hóa chất, dung dịch như xăng dầu, axit, bazo, muối,...

-Trong các hệ thống sản xuất thực phẩm, dược phẩm, rượu bia, nước giải khát,...

-Trong các lĩnh vực tưới tiêu, chăn nuôi tôm cá, ao đầm, hồ, các bể cá,...

-Trong các hệ thống khí, hơi nóng các lò hơi, nồi hơi và nhiều hệ thống khác liên quan.

Lưu ý: Đối với đồng hồ của MASS model GTS có đầu dò chúng ta có thể điều chỉnh được  ví trí kết nối Rent trong khoảng chiều dài đầu dò này trong khoảng đầu dò.

Thông số kỹ thuật đồng hồ đo nhiệt dạng dây :

- Model: 150-GTS-06-200-A1.5-CS3-50N-L--40/60 C-CD4-GV
- Dải đo âm -40 đến 60 độ C
- Mặt đồng hồ 150 mm
- Chân đứng
- Có Dầu
- Cáp dài cáp 1.5m (ống mao dẫn)
- Kích thước đầu dò nhiệt độ 6 mm
- Chiều dài đầu dò 200 mm (tùy chỉnh được trong khoảng)
- Kiểu đồng hồ chân đứng, gắn bảng sau (Surface plate)
- Thiết kế bằng thép không rỉ, bảo hành 12 tháng
- Xuất xứ MASS - India. Chứng chỉ CO/CQ đầy đủ
