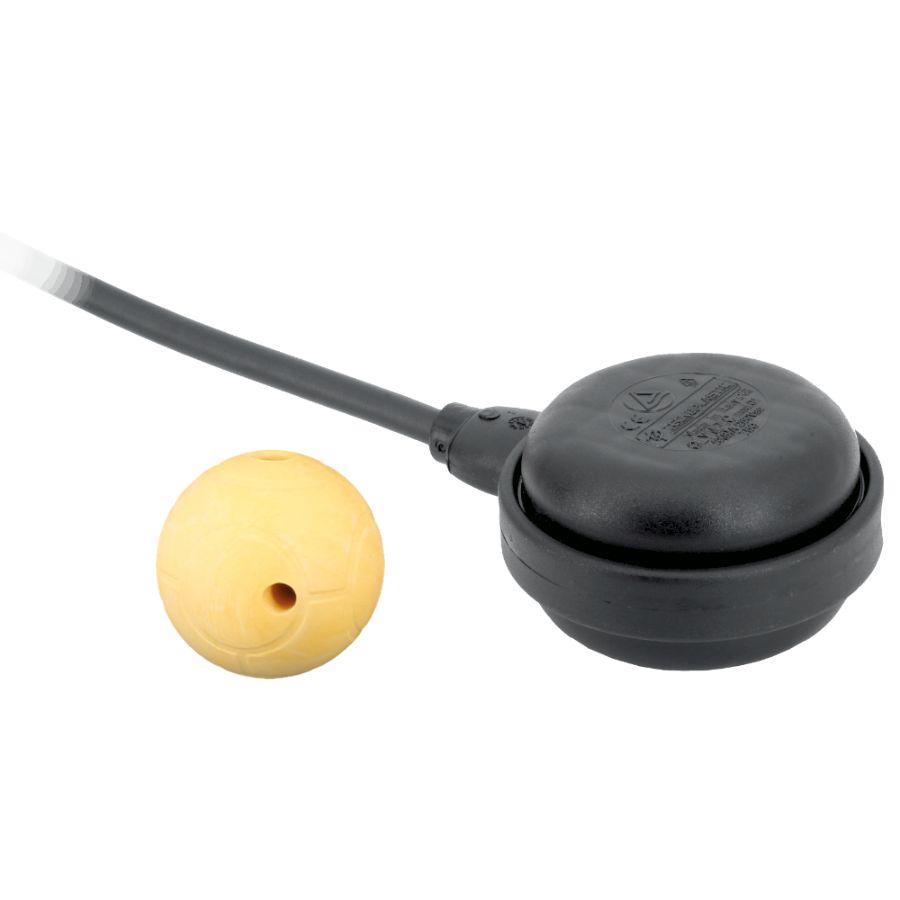

Phao báo mức nước Tecnoplastic Olympic 04 GO4H3G103NNC1 (3M, kèm Shell Counterweight) là lựa chọn đáng tin cậy cho quá trình vận hành hệ thống bơm trong môi trường nước.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA PHAO BÁO MỨC NƯỚC TECNOPLASTIC OLYMPIC 04 GO4H3G103NNC1
Cấu Tạo Cơ Bản
Thiết kế phao báo mức nước Tecnoplastic Olympic 04 GO4H3G103NNC1 gồm các phần chính sau đây:
- Thân phao.
- Vi mạch Microswitches.
- Cáp điện H07 RNF 3G1 SPST-NO.
- Chuẩn bảo vệ IP68.
- Hệ thống 2 buồng kín nước.
- Phụ kiện Shell Counterweight.

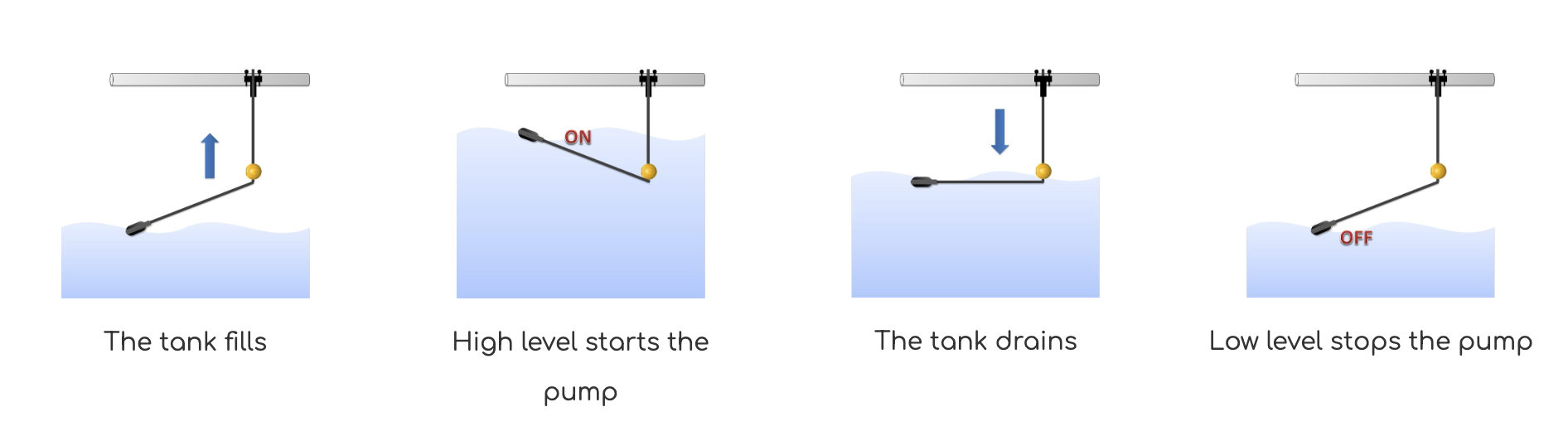

Nguyên Lý Vận Hành
Phao báo mức nước Olympic 04 hoạt động theo nguyên lý trọng lực + lực nổi:
- Khi mực nước dâng cao: Phao nổi lên, góc nghiêng đạt 90° ± 20° → microswitch bên trong đóng tiếp điểm → cấp điện cho bơm/van/thiết bị cảnh báo hoạt động.
- Khi mực nước hạ xuống: Phao hạ theo, góc nghiêng trở về vị trí ban đầu → tiếp điểm ngắt → bơm dừng lại.
Cấu hình SPST-NO: Chỉ có một chức năng (thường dùng cho bơm hút cạn/báo mức cao).
ỨNG DỤNG CỦA PHAO BÁO MỨC NƯỚC TECNOPLASTIC OLYMPIC 04 GO4H3G103NNC1
Phao báo mức nước Tecnoplastic Olympic 04 GO4H3G103NNC1 được ứng dụng rộng rãi trong:
- Nhà máy dệt nhuộm, giấy, thực phẩm.
- Hệ thống thoát nước thải tầng hầm, hố thu nước mưa.
- Garage ngầm, trạm xăng.
- Nhà máy dược phẩm, hóa chất.
- Trạm xử lý nước thải tập trung.
ƯU ĐIỂM NỔI BẬT CỦA PHAO BÁO MỨC NƯỚC TECNOPLASTIC OLYMPIC 04 GO4H3G103NNC1
Phao báo mức nước Tecnoplastic Olympic 04 GO4H3G103NNC1 được đánh giá cao và tin dùng nhờ những ưu điểm nổi bật như:
Sản xuất 100% tại Ý, đạt chứng nhận ISO 9001:2015, EAC, CE - đảm bảo tiêu chuẩn chất lượng châu Âu.
Cáp có độ bền cao.
Chuẩn IP68 cho phép ngâm sâu 20m mà vẫn hoạt động ổn định.
SPST-NO đơn giản, đáng tin cậy, phù hợp bơm hút cạn hoặc báo mức cao.
Dòng chịu tải 10(6)A / 400V AC - đủ để điều khiển trực tiếp bơm công suất nhỏ (tới 1,5 HP) mà không cần relay.
Vật liệu Polypropylene cao cấp, chống ăn mòn, chịu va đập, không bị biến dạng trong nước thải ô nhiễm.
THÔNG SỐ KỸ THUẬT CỦA PHAO BÁO MỨC NƯỚC TECNOPLASTIC OLYMPIC 04 GO4H3G103NNC1
- Model: Olympic 04 GO4H3G103NNC1
- Chất liệu thân phao: Polypropylene (PP)
- Loại tiếp điểm: SPST-NO (Normally Open - 1 chức năng)
- Dòng điện định mức: 10(6)A 400Vac max.+50°C
- Chuẩn bảo vệ: IP68
- Độ sâu làm việc tối đa: 20m (65,6 ft)
- Góc kích hoạt: 90° ± 20°
- Loại cáp: H07 RNF 3G1 SPST-NO
- Chiều dài cáp: 3m
- Công suất bơm hỗ trợ: Tối đa 1,5 HP
- Phụ kiện đi kèm: Shell Counterweight 230g (nước đục, sóng mạnh)
- Thương hiệu: Tecnoplastic - Italy
- Bảo hành: 12 tháng.
Sensors Việt Nam cung cấp phao báo mức nước Tecnoplastic Olympic 04 GO4H3G103NNC1 chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
