Trong hệ thống HVAC và phòng sạch, áp suất khí không đơn thuần là một con số, mà nó là yếu tố sống còn - quyết định sự an toàn và đảm bảo tuân thủ quy trình quản lý chất lượng. Vậy, làm cách nào mà hệ thống tự động hóa có thể "cảm nhận" được sự chênh lệch áp suất ở tỷ lệ cực kỳ nhỏ để mà điều chỉnh quạt với tốc độ chính xác ngay lập tức?
Trong bài viết này, chúng ta sẽ cùng khám phá bí mật đằng sau khả năng tuyệt vời đó, với một thiết bị đo lường chuẩn xác đến từ Đức - cảm biến chênh áp gió ECO-DPT2500 của hãng ECOSENSE.

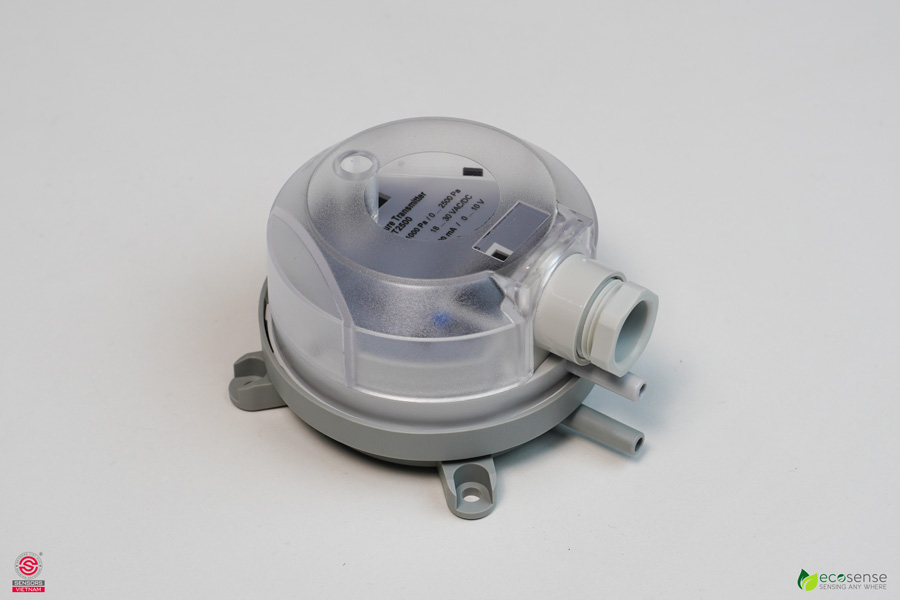

CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN CHÊNH ÁP GIÓ ECO-DPT2500
Về cấu tạo, cảm biến chênh áp gió ECO-DPT2500 được thiết kế với hai cổng áp suất - gồm cổng áp cao (P+) và cổng áp thấp (P-). Hai cổng này được nối bằng ống PVC mềm tới hai vị trí cần đo - thường sẽ là hai phía của bộ lọc, hai đầu ống gió, hoặc bên trong/ bên ngoài phòng sạch. Bên trong thân thiết bị là bộ cảm biến áp suất vi sai điện tử tích hợp.
Nguyên lý vận hành:
- Khi có chênh lệch áp suất giữa cổng áp cao và cổng áp thấp của cảm biến thì phần tử nhạy áp sẽ biến dạng tương ứng để tạo ra sự thay đổi điện trở hoặc điện dung.
- Sau đó, mạch xử lý tín hiệu tích hợp bên trong sẽ tuyến tính hóa, hiệu chuẩn và xuất tín hiệu đồng thời cả hai ngõ ra độc lập là 4-20mA và 0-10V.
- Tín hiệu này sẽ được gửi liên tục về hệ thống điều khiển để phát cảnh báo kịp thời, lưu trữ kết quả và dự đoán xu hướng.
→ Xem thêm: Cảm biến chênh áp suất khí
THÔNG SỐ KỸ THUẬT CẢM BIẾN CHÊNH ÁP GIÓ ECO-DPT2500
Dưới đây là những thông số kỹ thuật nổi bật của cảm biến chênh áp gió ECO-DPT2500:
- Dải đo: 0-1000 Pa/ 0-2500Pa (tùy chỉnh)
- Ngõ ra: 4-20mA và 0-10VDC độc lập
- Chức năng: Đo chênh áp gió, không khí
- Nguồn cấp: 24VDC

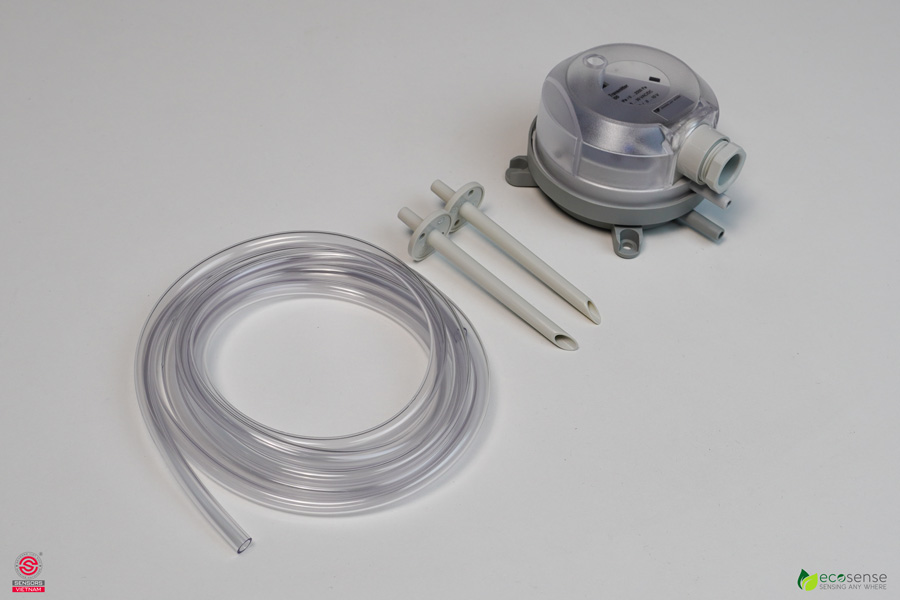

- Phụ kiện: Ống PVC 2m và đế gắn (tùy chọn khi mua hàng)
- Xuất xứ: ECOSENSE/ĐỨC
- Chứng chỉ: CO/CQ đầy đủ
- Bảo hành: Chính hãng - 12 tháng.
→ Xem thêm: Công tắc chênh áp khí

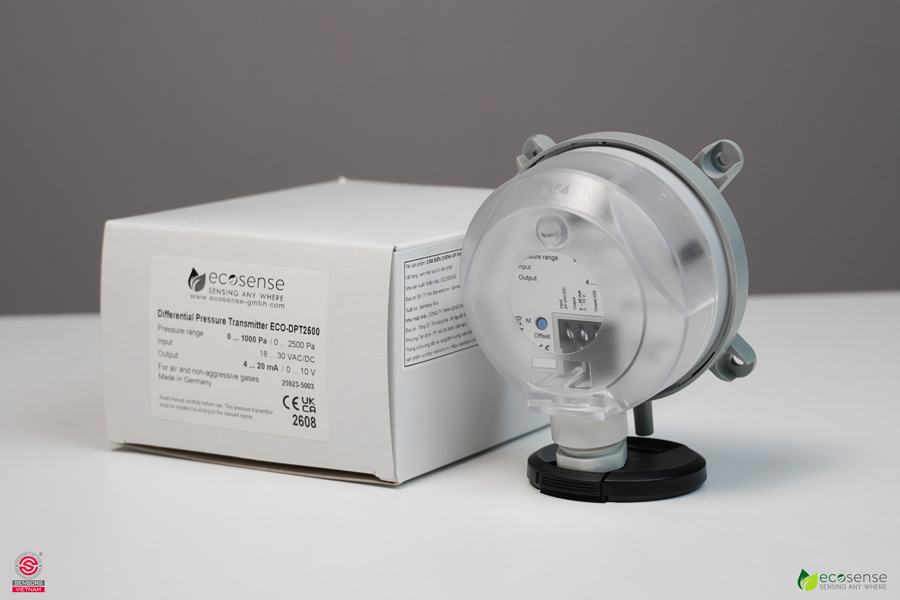

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN CHÊNH ÁP GIÓ ECO-DPT2500
Thực tế thì cảm biến chênh áp gió ECO-DPT2500 rất đa năng - nó có thể kết nối với PLC, BMS để:
- Báo lọc bẩn trong AHU/FCU/PAU.
- Kiểm soát áp suất phòng sạch, đặc biệt là phòng sạch dược phẩm.
- Giám sát quạt tăng áp cầu thang PCCC.
- Điều khiển quạt biến tần theo áp suất thực tế.
Cụ thể, nhờ độ tin cậy cực kỳ cao mà cảm biến chênh áp khí ECO-DPT2500 được ứng dụng ở những khu vực cần kiểm soát áp suất khắt khe nhất.
- Nó thường được dùng để xác định chênh áp ống gió HVAC, làm cơ sở để điều khiển quạt hút, từ đó giúp tối ưu lưu lượng gió và tiết kiệm điện năng đáng kể.
- Trong các bệnh viện, phòng sạch và nhà máy điện tử, thiết bị này giúp duy trì áp suất dương liên tục để đảm bảo môi trường vô trùng.
- Đặc biệt nhất phải kể đến tầm quan trọng đặc biệt của cảm biến chênh áp suất khí ECO-DPT2500 trong hệ thống PCCC. Ở đó, thiết bị được dùng để đo chênh áp cầu thang tăng áp - ngăn khói độc tràn vào khu vực thoát hiểm trong những tình huống hỏa hoạn.
→ Xem thêm: Trên tay và đánh giá cảm biến báo khói ống gió ECO-DUCT-SM-P

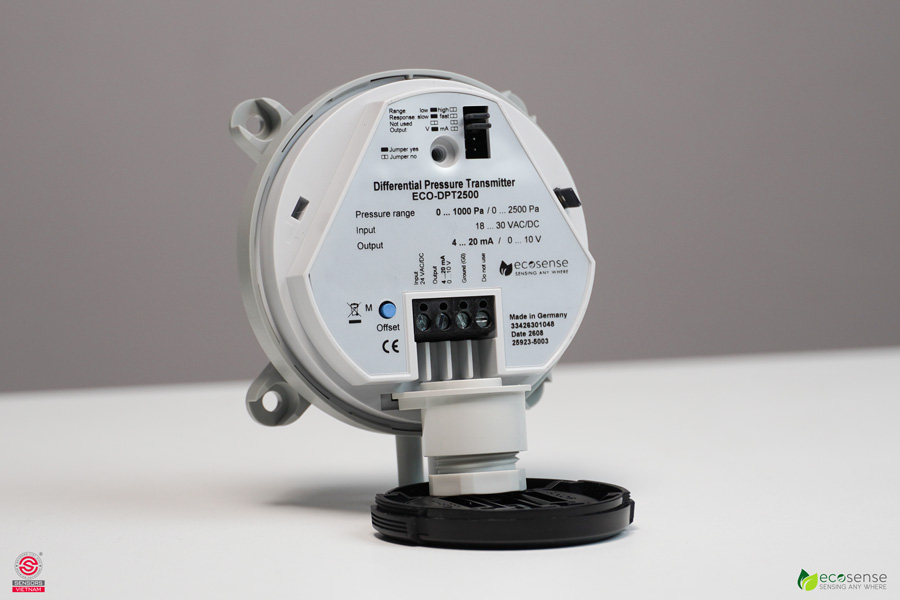

ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN CHÊNH ÁP GIÓ ECO-DPT2500
Dưới đây là những điểm mạnh đã giúp cảm biến chênh áp gió ECO-DPT2500 được nhiều kỹ sư tin dùng:
Thứ nhất phải kể đến dải đo rộng, linh hoạt và có thể tùy chỉnh trực tiếp trên thiết bị. Thông thường, cảm biến chênh áp suất ống gió ECO-DPT2500 đo mặc định trong dải 0-1000 Pa hoặc 0-2500Pa. Tuy nhiên, người dùng vẫn có thể đặt hàng dải đo theo nhu cầu sử dụng thực tế của mình. Điều này rất phù hợp cho những hệ thống có mức áp suất hoạt động đặc thù.
Thứ hai là tích hợp hai ngõ ra độc lập - chỉ với một thiết bị, người dùng có đến hai hệ thống. Nghĩa là cảm biến này sở hữu hai ngõ ra 4-20mA và 0-10V chạy đồng thời, nhưng độc lập với nhau. Người dùng có thể đưa tín hiệu 4-20mA vào PLC để điều khiển quạt, đồng thời dùng tín hiệu 0-10V truyền về BMS để hiển thị trên phần mềm quản lý.
Chưa hết, cảm biến chênh áp gió ECO-DPT2500 còn được đánh giá cao nhờ:
- Khả năng lắp đặt nhanh chóng trong 15 - 20 phút.
- Bảo hành 2 năm theo chuẩn chất lượng châu Âu.
- Hàng nhập khẩu chính hãng, có đầy đủ CO/CQ.
- Nguồn cấp 24VDC - đây là chuẩn phổ biến nhất trong mọi tủ điện công nghiệp và hệ thống điều khiển tại Việt Nam, không cần thêm module chuyển đổi.
→ Xem thêm: Trên tay và đánh giá cảm biến chênh áp khí BT-441 (EMS - Turkey)
Tóm lại, với cảm biến chênh áp khí ECO-DPT2500, bạn hoàn toàn có thể sở hữu một giải pháp đo lường áp suất chuẩn chất lượng Đức - đảm bảo độ tin cậy tuyệt vời, tín hiệu ổn định, chi phí hợp lý và dễ dàng tích hợp hệ thống PLC/BMS.
Mọi thông tin chi tiết cùng nhu cầu đặt hàng cảm biến chênh áp gió ECO-DPT2500, bạn vui lòng liên hệ trực tiếp cho Sensors Việt Nam để được tư vấn và nhận báo giá ưu đãi sớm nhất!
