Có thể bạn đã biết: Trong hầu hết các vụ hỏa hoạn thì thứ nguy hiểm và đe doạ tính mạng con người nhiều nhất không phải lửa, mà chính là khói. Nhưng còn một điều đáng lo ngại hơn: Hệ thống ống gió điều hòa được lắp đặt khắp tòa nhà chính là “đường cao tốc” dẫn khói độc lan nhanh ra toàn bộ công trình chỉ trong vài phút!
Vậy làm thế nào để ngăn ngừa tình trạng ống dẫn khí truyền khói, khí độc và ngọn lửa từ khu vực này sang khu vực khác trong các tình huống hoả hoạn? Hãy cùng Sensors Việt Nam giải đáp câu hỏi này thông qua cảm biến báo khói ống gió ECO-DPT2500!
Mã sản phẩm: ECO-DUCT-SM-P Có sẵn: 53 Cái
ĐÃ ĐẶT 52-02
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA CẢM BIẾN BÁO KHÓI ỐNG GIÓ ECO-DUCT-SM-P
Cấu Tạo Cơ Bản
Cảm biến báo khói ống gió ECO-DUCT-SM-P được sản xuất bởi ECOSENSE (xuất xứ từ Hàn Quốc) - đây là một hãng chuyên về thiết bị cảm biến cho hệ thống HVAC và tự động hóa tòa nhà.
ECO-DUCT-SM-P được thiết kế để gắn trực tiếp vào ống dẫn không khí và lấy mẫu ngay bên trong đường ống. Điều này giúp thiết bị phát hiện sự tồn tại của khói sớm và chính xác hơn so với các đầu báo khói gắn trần thông thường.

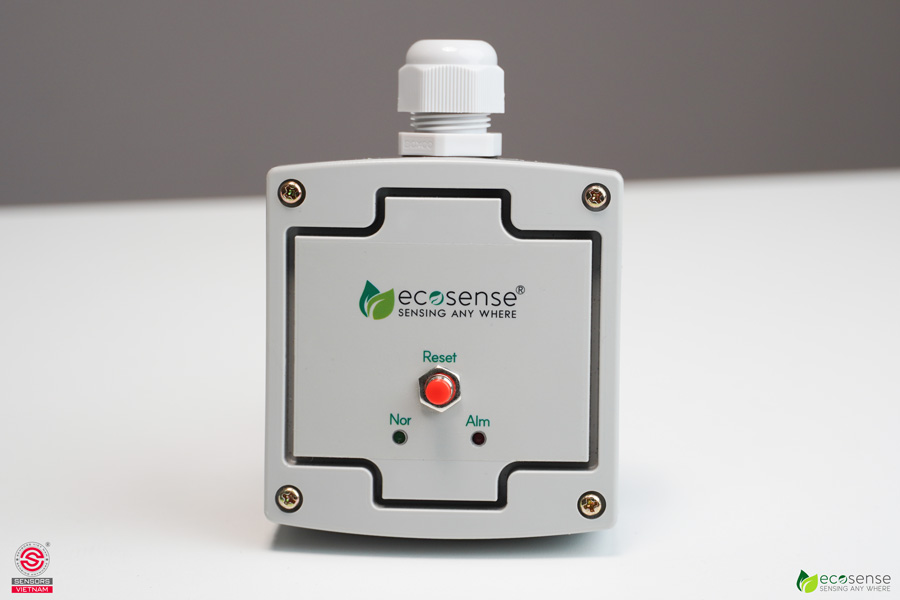

Nhìn vào ngoại hình, cảm biến khói ống gió ECO-DUCT-SM-P được cấu thành từ hai phần chính - gồm thân cảm biến và một ống lấy mẫu bằng nhựa.

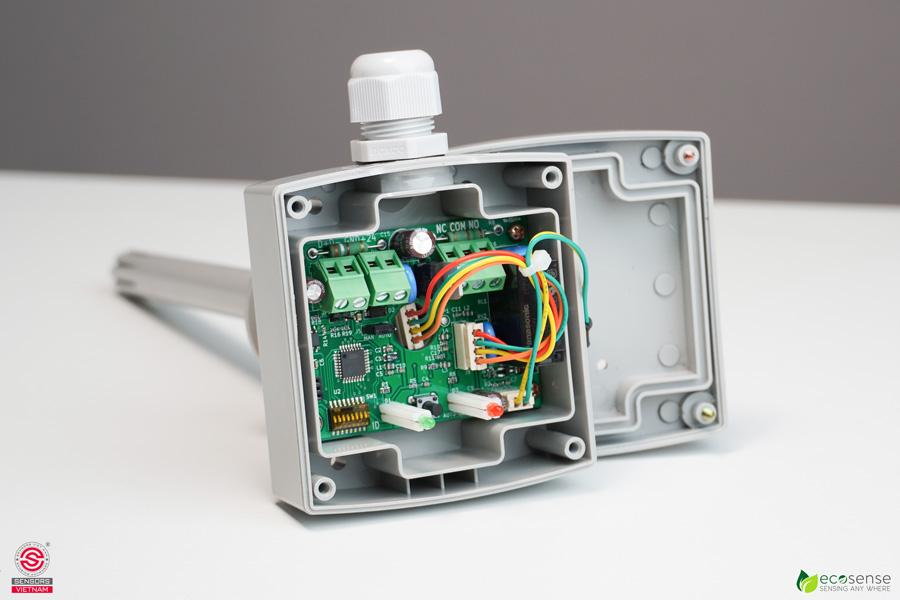

- Bên trong thân cảm biến tích hợp mạch điện tử và module quang học (đây là bộ phát - thu tia hồng ngoại hoạt động liên tục 24/7).

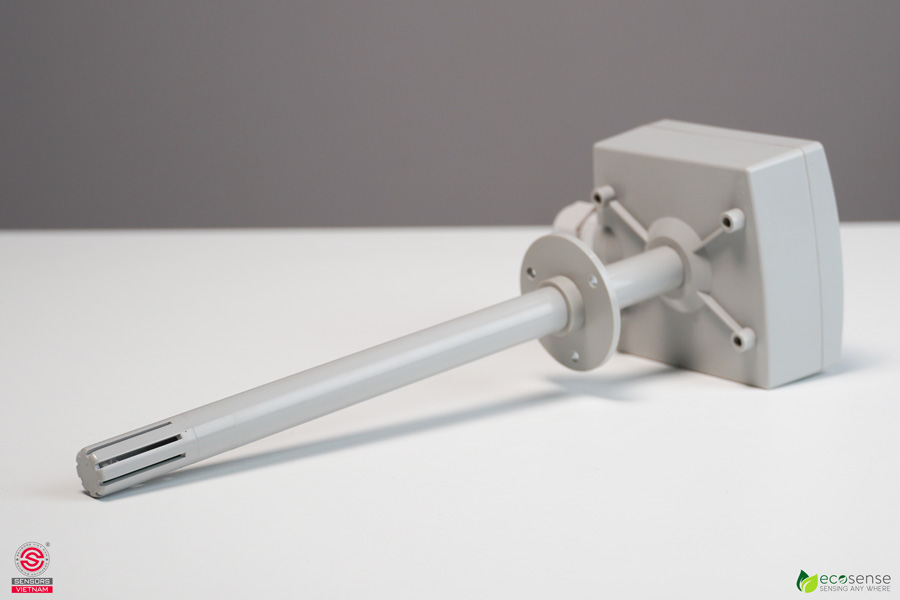

- Còn ống lấy mẫu sẽ được lắp chìm vào trong lòng ống, để dẫn luồng không khí từ bên trong ống gió đi vào buồng quang học của cảm biến liên tục.
Nguyên Lý Vận Hành
Nguyên lý hoạt động của cảm biến báo khói ống gió ECO-DUCT-SM-P đơn giản nhưng rất hiệu quả:
- Trong điều kiện bình thường, chùm tia hồng ngoại của cảm biến sẽ truyền thẳng từ bộ phát đến bộ thu mà không bị cản trở. Nhưng khi có khói xuất hiện, các hạt trong làn khói sẽ che khuất, hấp thụ hoặc tán xạ chùm tia hồng ngoại đó.
- Ngay lập tức, mạch điện tử sẽ nhận ra sự thay đổi tín hiệu quang, xác nhận sự tồn tại của khói và kích hoạt relay đầu ra để điều khiển kịch bản ứng phó sự cố tức thì trong 1-2 giây.
Điểm đặc biệt ở đây là thuật toán xử lý thông minh của ECO-DUCT-SM-P có thể phân biệt chính xác giữa bụi bẩn tích lũy dần (- một hiện tượng rất bình thường trong ống gió) và sự xuất hiện đột ngột của khói. Điều này sẽ đảm bảo loại bỏ hoàn toàn hiện tượng báo động giả.
→ Xem thêm: Cảm biến khói ống gió

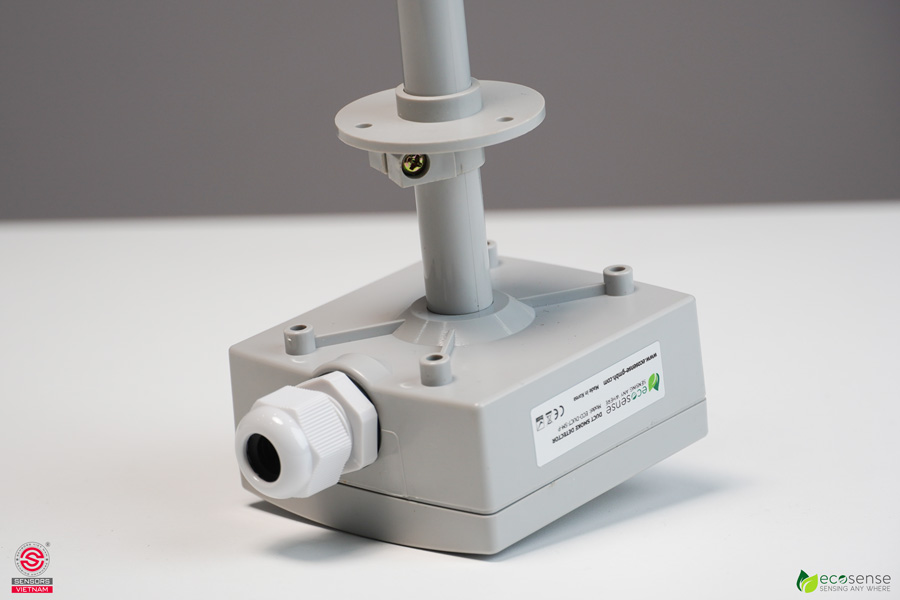

ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN BÁO KHÓI ỐNG GIÓ ECO-DUCT-SM-P
Về tính ứng dụng thực tế thì cảm biến báo khói ống gió ECO-DUCT-SM-P phù hợp với hầu hết các công trình có hệ thống ống gió, đặc biệt là ở quy mô vừa và lớn. Lý tưởng nhất là ứng dụng trong hệ thống HVAC của nhà máy sản xuất, bệnh viện, trường học, trung tâm thương mại và tòa nhà cao tầng.
Tại đây, thiết bị sẽ thực hiện nhiệm vụ phát hiện sớm sự tồn tại khói ở ống thông gió để điều khiển tự động tắt quạt AHU/FCU, đóng van chống khói nhằm ngăn lửa lan giữa các khu vực khi có hoả hoạn xảy ra.
→ Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ và độ ẩm ngoài trời DT-341 (EMS - Thổ Nhĩ Kỳ)
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN BÁO KHÓI ỐNG GIÓ ECO-DUCT-SM-P
Vậy, cảm biến báo khói ống gió ECO-DUCT-SM-P thì có gì đặc biệt so với các cảm biến khác trên thị trường? Mình sẽ liệt kê 5 điểm mà mình đánh giá là đáng đồng tiền nhất trên sản phẩm này cho mọi người tiện so sánh!
Ưu điểm 1: Phát hiện khói ngay từ khi mới xuất hiện nhờ khả năng lấy mẫu trực tiếp từ bên trong đường ống. Đây là lợi thế sống còn trong các tòa nhà quy mô lớn - nơi mà hệ thống ống gió lắp đặt rộng khắp, chạy dài hàng chục, thậm chí đến hàng trăm mét.
Ưu điểm 2: Nhờ công nghệ quang điện kết hợp thuật toán phân biệt bụi và khói tiên tiến mà cảm biến khói ống gió ECO-DUCT-SM-P tự tin duy trì độ nhạy ổn định 24/7 trong môi trường ống gió công nghiệp đầy bụi. Đảm bảo không bao giờ báo động giả.
Ưu điểm 3: Tốc độ gió trong ống dẫn của hệ thống HVAC không cố định mà phụ thuộc vào công suất vận hành của quạt. Trong khi đó, cảm biến báo khói ống gió ECO-DUCT-SM-P hoạt động tốt ở dải vận tốc từ 0,03 - 25m/s, nghĩa là dù quạt vừa khởi động hay chạy full tải thì cảm biến vẫn đảm bảo hoạt động chính xác.
Ưu điểm 4: Thiết bị này sở hữu ngõ ra relay SPDT 5A, cho phép kết nối linh hoạt vào hệ thống báo cháy truyền thống, hệ thống BMS hoặc PLC hiện đại mà không cần thêm bộ chuyển đổi tín hiệu trung gian. Điều này góp phần giảm chi phí thi công đáng kể.
Ưu điểm 5: Trong các tình huống khẩn cấp, 1 giây cũng có thể là thời gian vàng để tạo ra sự khác biệt giữa an toàn và thảm họa. Tốc độ phản hồi 1 - 2 giây của cảm biến báo khói gắn ống gió ECO-DUCT-SM-P là ưu điểm vàng giúp hệ thống phòng cháy phản ứng kịp thời để tắt quạt, đóng van gió, kích hoạt còi báo động hoặc hệ thống chữa cháy tự động.
→ Xem thêm: Cảm biến đo độ rung turbine
THÔNG SỐ KỸ THUẬT CẢM BIẾN BÁO KHÓI ỐNG GIÓ ECO-DUCT-SM-P
Cảm biến báo khói ống gió ECO-DUCT-SM-P sở hữu các thông số kỹ thuật nổi bật như:
- Cảm biến: Quang điện (photo - coupler)
- Tốc độ gió hoạt động: 0,03 - 25 m/s
- Thời gian phản hồi: 1 - 2 giây
- Nguồn cấp: 24VDC
- Đầu ra Relay: SPDT 5A
- Xuất xứ: ECOSENSE, Korea
- Bảo hành: 12 tháng
- Chứng chỉ: CO/CQ đầy đủ.
Một lợi thế lớn của cảm biến khói gắn ống gió ECO-DUCT-SM-P là nó sử dụng nguồn cấp 24VDC. Đây là tiêu chuẩn phổ biến hàng đầu trong các tủ điều khiển BMS và hệ thống PCCC hiện nay, nên việc tích hợp thiết bị này vào hệ thống sẽ cực kỳ đơn giản, không cần thêm bộ nguồn riêng đâu.
→ Xem thêm: Thiết bị đo lưu lượng là gì?
Tóm lại, ECO-DUCT-SM-P của ECOSENSE được nhiều kỹ thuật viên đánh giá là thiết bị đáng tin cậy cho hầu hết các công trình có hệ thống ống gió - nhờ công nghệ cảm biến quang điện, thời gian phản hồi nhanh chóng, dải tốc độ gió hoạt động rộng và khả năng chống báo động giả hoàn hảo.
Cảm biến báo khói ống gió ECO-DUCT-SM-P đang được phân phối chính hãng bởi Sensors Việt Nam. Mọi thông tin chi tiết hoặc nhu cầu đặt hàng, bạn vui lòng liên hệ trực tiếp để được hỗ trợ tốt nhất!
