Trong các công trình lớn, hệ thống HVAC sẽ kết nối rất nhiều khu vực với nhau thông qua AHU, quạt và đường ống. Bình thường, đường ống có nhiệm vụ phân phối khí làm mát đi khắp nơi. Nhưng khi có cháy thì đường ống cũng vô tình trở thành mối đe dọa cực kỳ lớn. Nếu quạt vẫn chạy, khói từ đám cháy sẽ bị hút vào đường ống và theo luồng gió lan nhanh sang các khu vực khác. Vậy câu hỏi đặt ra ở đây là: làm sao để biết có khói trong ống gió để kịp tắt quạt và đóng damper lại? Câu trả lời rất đơn giản, nó nằm ở cảm biến khói gắn ống gió.
Hôm nay, chúng ta sẽ cùng review một trong những dòng cảm biến khói gắn ống gió được tin dùng hàng đầu thị trường - đó chính là cảm biến khói gắn ống gió ECO-DUCT-SM-P đến từ ECOSENSE (Hàn Quốc).
Mã sản phẩm: ECO-DUCT-SM-P (NEW) Có sẵn: 76 Cái
SƠ LƯỢC VỀ NGOẠI HÌNH CẢM BIẾN KHÓI GẮN ỐNG GIÓ ECO-DUCT-SM-P
Cảm biến khói gắn ống gió ECO-DUCT-SM-P là một sản phẩm mới đến từ ECOSENSE (Hàn Quốc) - một trong những thương hiệu cảm biến HVAC hàng đầu thế giới. Thiết bị này có cấu tạo đơn giản thôi, gồm hai phần chính.
Phần thứ nhất là ống lấy mẫu, nó sẽ được cắm xuyên vào lòng ống gió để hút luồng không khí đang chạy qua.

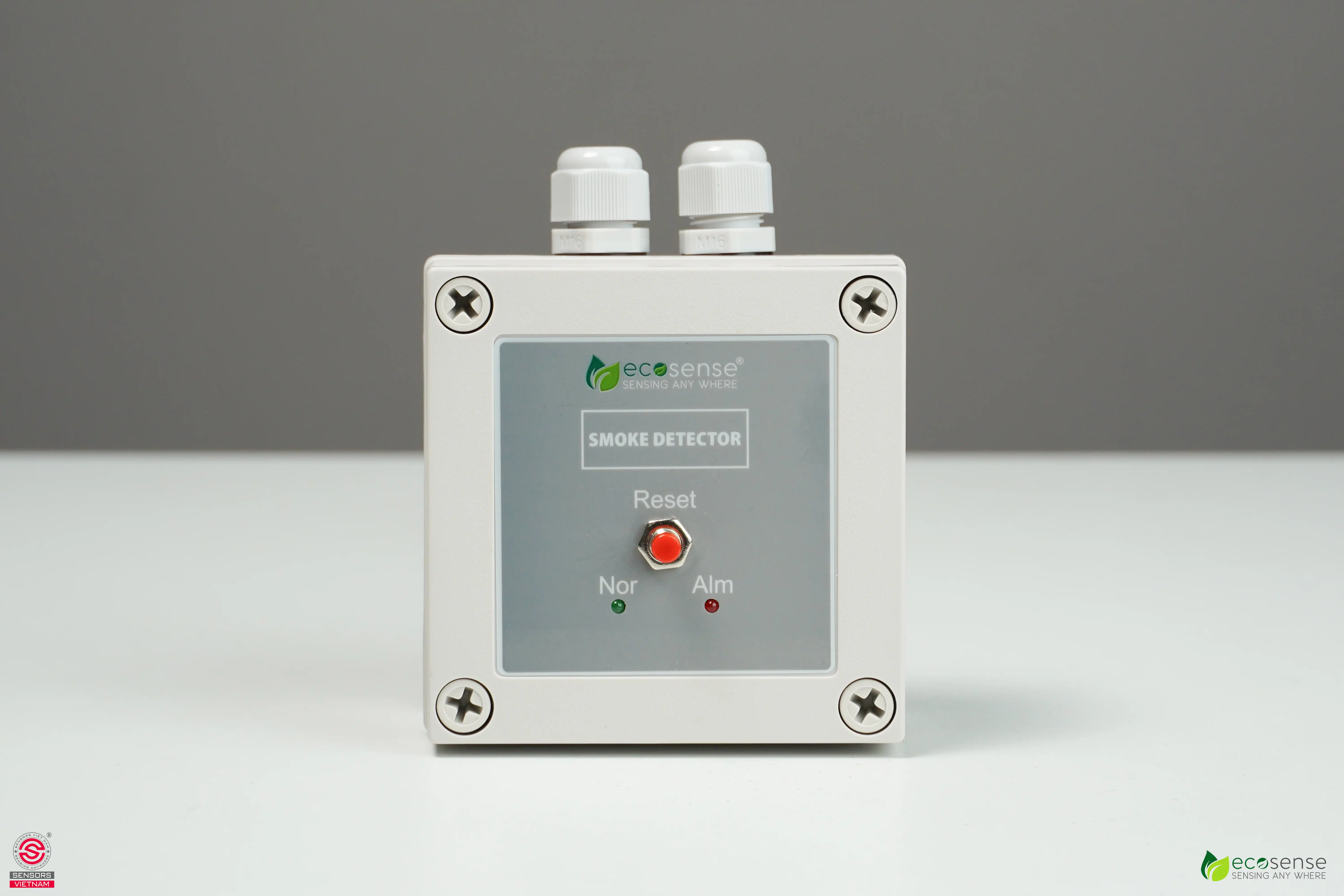

Phần thứ hai là thân cảm biến báo khói gắn ống gió ECO-DUCT-SM-P sẽ được lắp bên ngoài ống gió. Ở mặt trên thiết bị sẽ có một nút “reset” và 2 đèn báo trạng thái - cái màu xanh là báo “bình thường”, còn cái màu đỏ là “cảnh báo”. Bên trong có bộ phát hiện khói sử dụng công nghệ quang điện (photoelectric) và tiếp điểm relay 5A liên động với AHU, quạt gió, damper. Vì thân cảm biến đặt ở ngoài ống gió nên quá trình kiểm tra trạng thái, vệ sinh, bảo trì và đấu dây đều rất dễ dàng.
CẢM BIẾN KHÓI GẮN ỐNG GIÓ ECO-DUCT-SM-P SỬ DỤNG NGUYÊN LÝ QUANG ĐIỆN
Để sử dụng cảm biến khói gắn ống gió ECO-DUCT-SM-P thì đầu tiên, chúng ta sẽ lắp đặt phần ống của thiết bị vào trung tâm của lòng ống dẫn khí, còn phần thân thì nằm trên thành ống. Khi hệ thống HVAC hoạt động, luồng không khí đi qua đường ống và đồng thời đi qua vùng hoạt động của cảm biến.
Trong điều kiện bình thường, cảm biến quang điện không có sự biến đổi. Khi có khói xuất hiện, các hạt khói sẽ tác động đến đường truyền ánh sáng và làm thay đổi tín hiệu nhận được. Khi đó, bộ xử lý của cảm biến báo khói gắn ống gió sẽ phân tích sự thay đổi này và xác định trạng thái có khói. Khi đạt ngưỡng cảnh báo đã cài đặt, relay SPDT 5A tích hợp bên trong cảm biến sẽ chuyển trạng thái, làm nháy đèn cảnh báo trên thân thiết bị và gửi tín hiệu về BMS để điều khiển quạt dừng chạy/đóng damper.
Sơ đồ nguyên lý vận hành cảm biến khói ống gió ECO-DUCT-SM-P như sau:
Khói vào ống → Cảm biến báo khói gắn ống gió ECO-DUCT-SM-P phát hiện → Relay chuyển trạng thái → Quạt dừng / Damper đóng / Còi đèn báo / Báo về BMS.

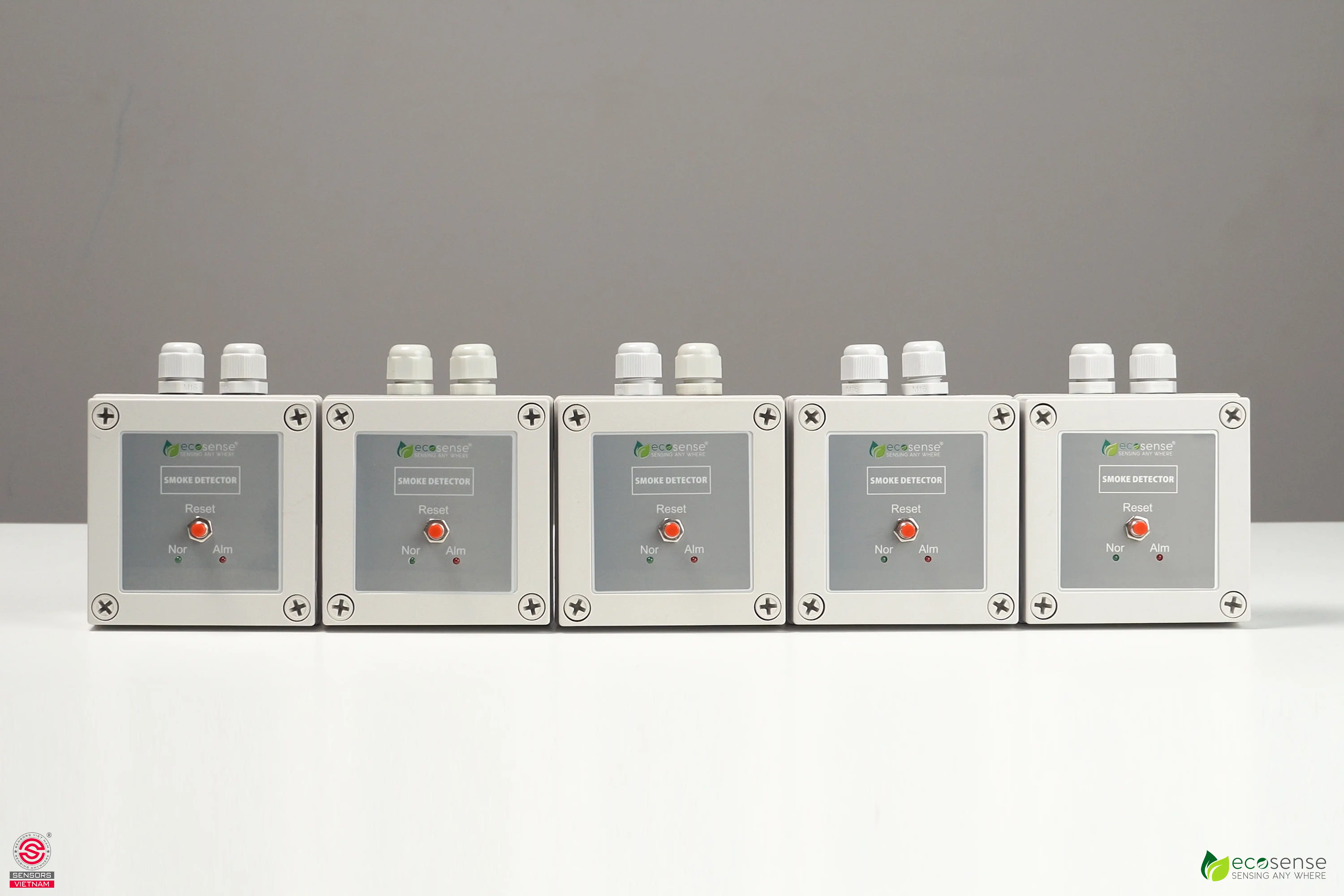

ĐẶC ĐIỂM KỸ THUẬT QUAN TRỌNG CỦA CẢM BIẾN KHÓI GẮN ỐNG GIÓ ECO-DUCT-SM-P
Các đặc điểm kỹ thuật quan trọng của cảm biến khói gắn ống gió ECO-DUCT-SM-P:
▸ Nguyên lý hoạt động quang điện
Thông số đáng chú ý đầu tiên của cảm biến khói gắn ống gió ECO-DUCT-SM-P là nguyên lý hoạt động quang điện. Công nghệ này sử dụng tia sáng để theo dõi liên tục các hạt trong luồng khí. Khi có hạt khói đi vào, tín hiệu ánh sáng sẽ bị thay đổi và bộ xử lý sẽ ngay lập tức nhận ra sự tồn tại của khói.
▸ Thời gian phản hồi nhanh chóng chỉ 1-2 giây
Thời gian phản hồi của cảm biến báo khói gắn ống gió ECO-DUCT-SM-P rất nhanh chóng, chỉ trong vòng 1 - 2 giây. Trong tình huống hoả hoạn, khi mà mỗi giây đều có giá trị thì thời gian phản hồi này là cực kỳ lý tưởng.
▸ Tốc độ gió hoạt động 0,03 - 25 m/s
Cảm biến khói ống gió ECO-DUCT-SM-P hoạt động tốt trong dải tốc độ gió từ 0,03 - 25m/giây. Để dễ hình dung thì 25m/giây tương đương khoảng 90km/giờ, tức là gió mạnh như xe chạy trên quốc lộ. Còn 0,03m/giây là gần như đứng yên. Dải rộng như vậy nghĩa là thiết bị này có thể dùng được với nhiều loại ống gió và nhiều chế độ vận hành, kể cả khi quạt chạy ở tốc độ rất chậm.
▸ Nguồn cấp 24VDC, 2 relay SPDT 5A
Về nguồn cấp thì cảm biến khói gắn ống gió ECO-DUCT-SM-P cần cấp nguồn 24VDC, đây là loại điện áp rất quen thuộc - được dùng phổ biến trong hầu hết tủ điều khiển tòa nhà.
Ngõ ra của đầu báo khói gắn ống gió ECO-DUCT-SM-P là 2 relay SPDT, mỗi relay chịu 5A. Đặc biệt, mỗi relay có cả tiếp điểm thường đóng lẫn thường mở, nên người dùng có thể linh hoạt khi đấu về tủ điều khiển AHU, hệ thống BMS hay PCCC. Nhờ có 2 relay nên có thể dùng một cái để điều khiển quạt và một cái để gửi tín hiệu cảnh báo về trung tâm giám sát.
VÌ SAO CẢM BIẾN KHÓI GẮN ỐNG GIÓ ECO-DUCT-SM-P NÊN KẾT HỢP VỚI ĐẦU BÁO KHÓI GẮN TRẦN?
Có nhiều người dùng thắc mắc: nếu trong tòa nhà đã có đầu báo khói trên trần rồi thì có cần thêm cảm biến khói gắn ống gió ECO-DUCT-SM-P không? Câu trả lời là CẦN.
Hãy hình dung thế này, mỗi thiết bị là một nhân viên bảo vệ và có nhiệm vụ canh gác một khu vực nhất định. Trong đó, đầu báo khói trên trần giám sát khói trong các phòng, khi có khói bay lên trần thì nó sẽ phát cảnh báo. Còn cảm biến khói ống gió ECO-DUCT-SM-P có nhiệm vụ phát hiện khói di chuyển trong đường ống HVAC và phát cảnh báo để ngăn chặn tình trạng khói lan truyền từ phòng này sang phòng khác. Thiết bị này có vai trò đặc biệt quan trọng trong các tình huống hoả hoạn.
Rõ ràng là đầu báo khói lắp trên trần và cảm biến khói gắn ống gió ECO-DUCT-SM-P thực hiện cùng một chức năng nhưng ở hai chỗ khác nhau, nên chúng không thay thế hoàn toàn cho nhau.
2 LƯU Ý CẦN NHỚ ĐỂ CẢM BIẾN KHÓI GẮN ỐNG GIÓ ECO-DUCT-SM-P ĐẠT HIỆU SUẤT CAO NHẤT
Một là cảm biến khói trong ống gió ECO-DUCT-SM-P không thể thay thế hoàn toàn đầu báo khói gắn trong phòng. Hai thiết bị này chuyên dùng cho hai vị trí khác nhau.
Hai là vị trí lắp cảm biến khói gắn ống gió ECO-DUCT-SM-P. Người dùng nên chọn đoạn ống có luồng khí ổn định, tránh chỗ gió xoáy mạnh. Lắp xong phải test lại xem có phát hiện khói không, relay có chuyển không, quạt và damper có liên động đúng không. Mọi thứ cần phải tuân thủ theo đúng hướng dẫn của nhà sản xuất và thiết kế PCCC của từng công trình cụ thể.
ỨNG DỤNG CẢM BIẾN KHÓI GẮN ỐNG GIÓ ECO-DUCT-SM-P TRONG CÔNG NGHIỆP
Về khả năng ứng dụng, cảm biến khói gắn ống gió ECO-DUCT-SM-P rất lý tưởng cho các hệ thống điều hòa không khí và thông gió tại tòa nhà văn phòng, trung tâm thương mại, khách sạn, bệnh viện, trường học, nhà máy sản xuất, kho hàng, trung tâm dữ liệu, phòng sạch, sân bay và các công trình công nghiệp.
Trong hệ thống AHU, cảm biến khói ống gió ECO-DUCT-SM-P được lắp trên đường gió cấp hoặc gió hồi. Khi phát hiện khói, relay của cảm biến truyền trạng thái về tủ điều khiển để thực hiện logic liên động theo yêu cầu của hệ thống
Trong hệ thống BMS, tín hiệu từ cảm biến báo khói gắn ống gió ECO-DUCT-SM-P có thể được sử dụng để giám sát tình trạng khói và phối hợp với các thiết bị khác trong hệ thống HVAC.

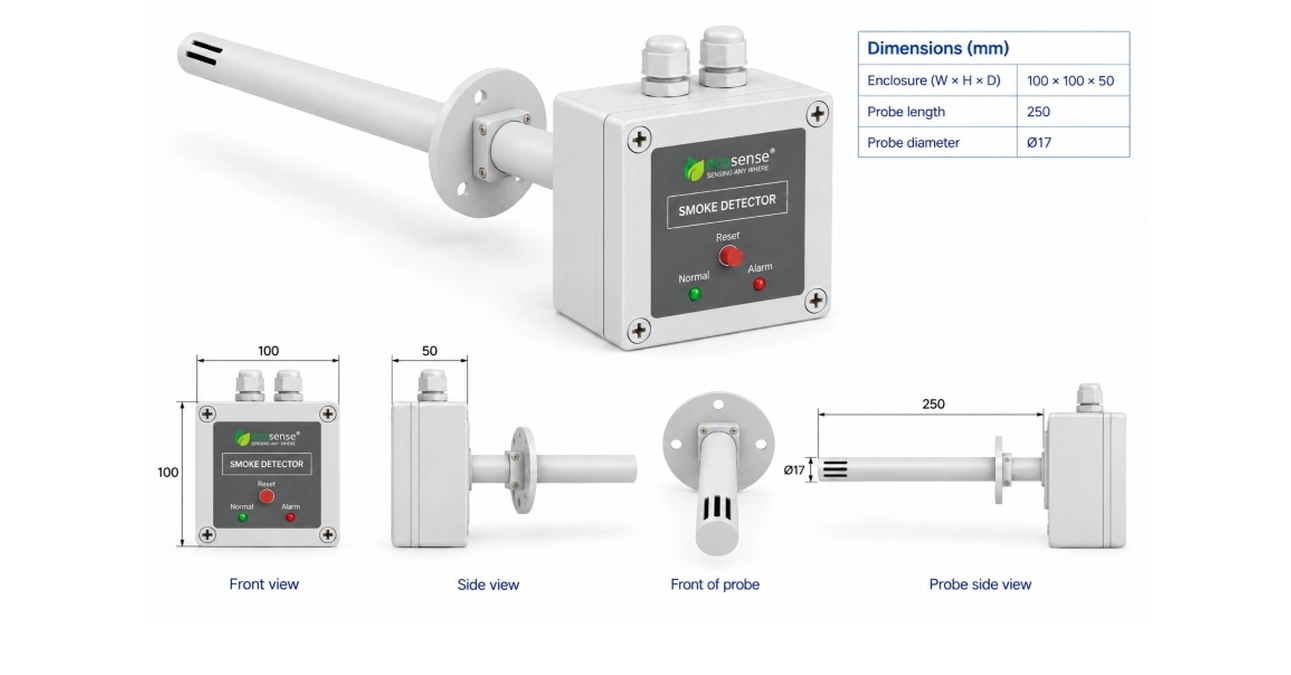

THÔNG SỐ KỸ THUẬT CẢM BIẾN KHÓI GẮN ỐNG GIÓ ECO-DUCT-SM-P
Dưới đây là các thông số kỹ thuật cốt lõi của cảm biến khói gắn ống gió ECO-DUCT-SM-P:
Model: ECO-DUCT-SM-P
Nguyên lý hoạt động: Quang điện (Photo-Coupler)
Nguồn cấp: 24VDC
Đầu ra: 2 Relay SPDT/5A
Tốc độ gió: 0,03-25m/s
Thời gian phản hồi: 1-2 giây
Chứng nhận: CO/CQ đầy đủ
Xuất xứ: ECOSENSE - Korea
Bảo hành: 12 tháng.
MUA CẢM BIẾN KHÓI GẮN ỐNG GIÓ ECO-DUCT-SM-P CHÍNH HÃNG TẠI SENSORS VIỆT NAM
Nhìn chung, cảm biến khói gắn ống gió ECO-DUCT-SM-P của ECOSENSE là một lựa chọn đáng tham khảo cho các hệ thống HVAC, AHU và BMS cần giám sát khói bên trong đường ống gió - với thời gian phản hồi 1 đến 2 giây, dải gió rộng, cấp nguồn 24VDC phổ biến, công nghệ quang điện hiện đại và 2 relay dễ tích hợp.
Sản phẩm này đang được phân phối chính hãng bởi Sensors Việt Nam với đầy đủ CO/CQ, chính sách giá tốt, chế độ bảo hành 12 tháng và có dịch vụ tư vấn - hỗ trợ kỹ thuật tận tình, hoàn toàn miễn phí.
Mọi thông tin tư vấn và nhu cầu đặt hàng cảm biến khói gắn ống gió ECO-DUCT-SM-P, mọi người vui lòng liên hệ trực tiếp qua website https://cambien.com.vn/ | https://www.sensors.vn/ để được hỗ trợ và nhận báo giá nhanh chóng nhất!
