Sai số chỉ vài độ C ở ống gió nghe có vẻ nhỏ, nhưng nó chính là “lỗ hổng” đốt tiền của cả một hệ thống lớn. Đó chính là lý do mà các thiết bị giám sát nhiệt độ ống gió luôn là ưu tiên hàng đầu trong các hệ thống HVAC, từ công nghiệp đến dân dụng. Trong bài viết này, Sensors Việt Nam sẽ nói về “mắt thần” của hệ thống HVAC - Đó là cảm biến nhiệt độ gắn ống gió TEK LL và TEK LL-N. Để xem tại sao nhiều anh em trong giới kỹ thuật lại gọi đây là tiêu chuẩn vàng cho việc giám sát nhiệt độ ống gió nhé!
CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL VÀ TEK LL-N THIẾT KẾ DẠNG GẮN ỐNG GIÓ
Cảm nhận đầu tiên khi cầm cảm biến nhiệt độ gắn ống gió TEK LL trên tay là rất gọn nhẹ. Kích thước của toàn bộ cảm biến là 70 x 95 x 291 mm (trong đó thì chiều dài đầu dò là 200 mm). Trong đó:
Probe (đầu dò) được làm từ chất liệu thép không gỉ đường kính Ø 8 mm và chiều dài 200 mm. Cho phép cảm biến có thể đi sâu vào và đo chính xác nhiệt độ ở tâm ống gió.
Phần Housing của cảm biến nhiệt độ gắn giống gió TEK LL được làm từ nhựa PC và PBT chắc chắn, đạt chuẩn bảo vệ IP54, cho khả năng chống bụi bẩn và tia nước nhẹ. Phần đầu nối cáp hoặc đầu dò hướng xuống dưới. Thiết bị sở hữu đầu nối cáp M16 tiêu chuẩn, phổ biến trong công nghiệp - đảm bảo khả năng kết nối chắc chắn.
Cảm biến nhiệt độ ống gió TEK LL sử dụng mặt bích ống dẫn:
- Cho phép lắp đặt dễ dàng và điều chỉnh độ sâu chính xác cho cả ống dẫn tròn lẫn chữ nhật. Người dùng có thể điều chỉnh chiều dài ngâm đầu dò trong khoảng 100 - 180 mm.
- Phần mặt bích ống dẫn được làm từ vật liệu LLPDP - một loại polyme nhiệt dẻo, có khả năng chống thủng và chống hóa chất rất tốt.
- Bên cạnh đó, thiết kế thông minh của mặt bích này cũng giúp giảm thiểu rò rỉ khí trong ống dẫn.

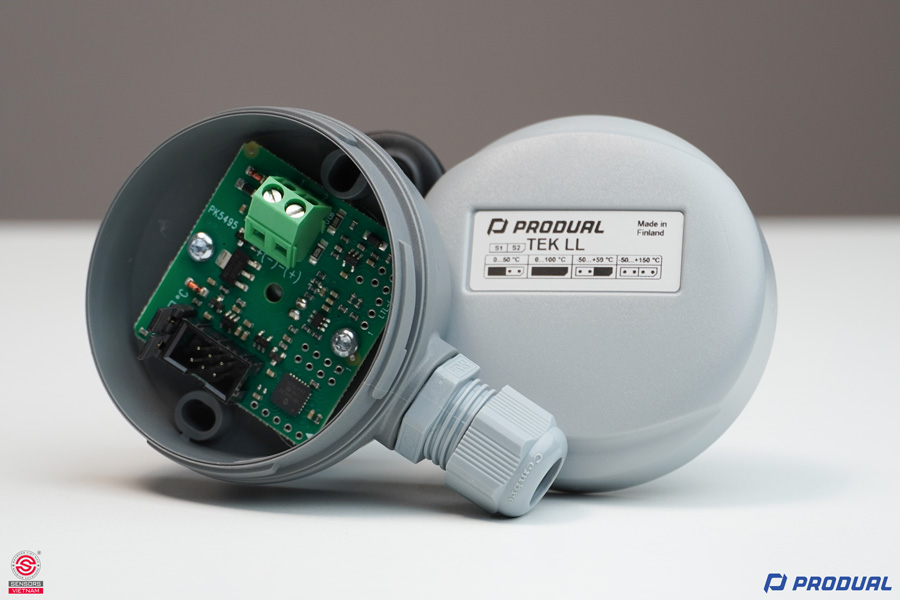

Cảm biến nhiệt độ ống gió TEK LL - TEK LL-N có thiết kế dạng gắn ống gió chuyên dụng
XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM GẮN ỐNG GIÓ ST-261
THÔNG SỐ KỸ THUẬT QUAN TRỌNG CỦA CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL VÀ TEK LL-N
Cảm biến nhiệt độ gắn ống gió TEK LL-N và TEK LL đo nhiệt độ bằng phần tử cảm biến Pt 1000 EN 60751B nên độ tuyến tính và ổn định lâu dài rất tốt.
→ Người dùng hoàn toàn có thể chọn phạm vi scale nhiệt độ (0-50 °C / 0-100 °C / -50-50 °C / -50-150 °C) trong quá trình vận hành. Độ chính xác của thiết bị (ở 50 °C) là ±0.5 °C, đây là một con số ấn tượng đối với các dòng cảm biến công nghiệp. Bên cạnh đó, TEK LL-N và TEK LL cũng phản ứng rất nhanh - gần như tức thời, trước sự thay đổi nhiệt độ của luồng khí trong ống dẫn.
→ Thiết bị có khả năng chuyển đổi dữ liệu điện trở từ phần tử cảm biến thành tín hiệu ngõ ra Analog 4-20 mA - tín hiệu này cho khả năng truyền đi xa cực kỳ ổn định mà không lo sụt áp.
→ Đối với dòng sản phẩm có ký hiệu (-N) sẽ được tích hợp thêm màn hình LCD để hiển thị nhiệt độ tại chỗ với độ phân giải 0,1 °C.
→ Thiết bị sử dụng nguồn cấp 15-35 Vdc. Đây là dải điện áp một chiều rộng, thường dùng cho các thiết bị công nghiệp (cảm biến/PLC), mạch điện tử, hoặc bộ nguồn có thể điều chỉnh.
→ Điều kiện hoạt động tối ưu nhất của hai sản phẩm là 0-60 °C và 0-90 %rH (không ngưng tụ).
→ Đầu nối dây của cảm biến sử dụng loại đầu nối vít nghiêng, dây dẫn khuyến nghị 0.2-1.5 mm² (24-16 AWG), chiều dài tước (bóc tách) vỏ là 5 mm. Mô-men xoắn siết chặt 0.6 Nm.

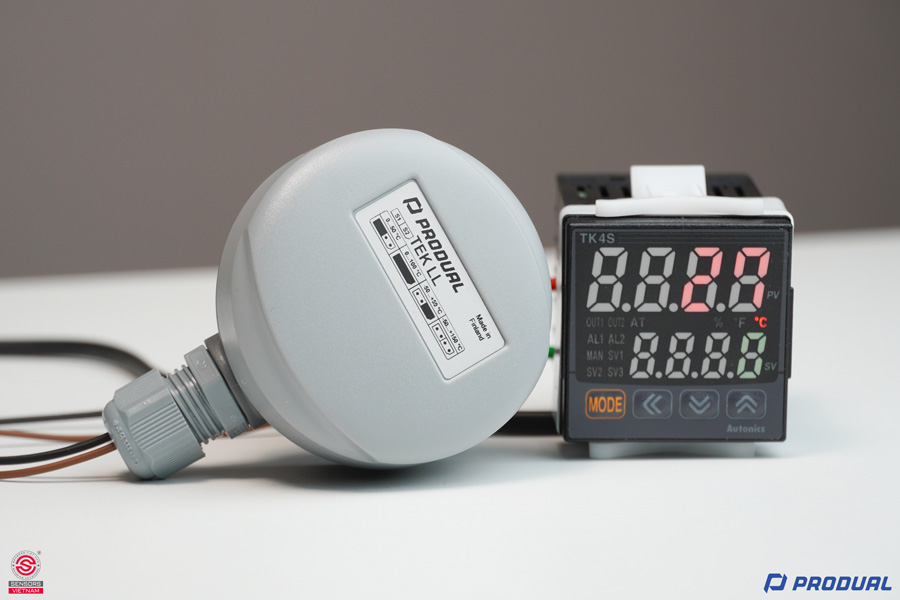

TEK LL là cảm biến nhiệt độ gắn ống gió 4-20mA
XEM THÊM: TRÊN TAY - ĐÁNH GIÁ CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM GẮN ỐNG GIÓ ST-241
CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL VÀ TEK LL-N HOẠT ĐỘNG ĐƠN GIẢN MÀ HIỆU QUẢ
Cảm biến nhiệt độ gắn ống gió TEK LL sử dụng phần tử cảm biến Pt1000 (là một dây/film bạch kim, có điện trở danh định 1000 Ω tại 0 °C), với nguyên lý vận hành rất đơn giản nhưng hiệu quả:
→ Nhiệt độ từ luồng khí sẽ tác động trực tiếp lên đầu dò Pt1000.
→ Khi nhiệt độ luồng khí tăng thì điện trở của đầu dò tăng; khi nhiệt độ giảm thì điện trở đầu dò cũng giảm theo - nên chỉ cần đo điện trở là suy ra được giá trị nhiệt độ của luồng khí ngay.
→ Tín hiệu điện trở sau đó sẽ được mạch điện tử bên trong cảm biến nhiệt độ ống gió chuyển đổi sang dòng điện 4-20 mA. Người dùng chỉ cần 2 dây tín hiệu để vừa cấp nguồn, vừa đưa dữ liệu về PLC hoặc bộ điều khiển là được. Cực kỳ tiện lợi!

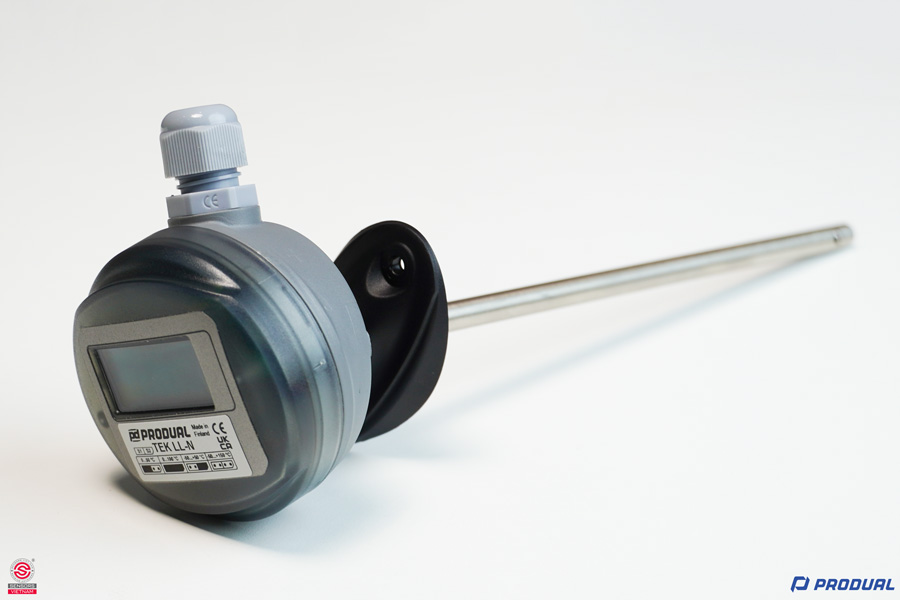

Cảm biến nhiệt độ đa điểm TEK LL - N và TEK LL đều sử dụng phần tử cảm biến Pt1000
XEM THÊM: TRÊN TAY VÀ ĐÁNH GIÁ CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM KHÔNG KHÍ ST-101/ST-141
CÁC ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ GẮN ỐNG GIÓ TEK LL VÀ TEK LL-N
TEK LL là dạng cảm biến nhiệt độ gắn ống gió 2 dây được thiết kế chuyên dụng để giám sát nhiệt độ ống dẫn trong hệ thống thông gió tự động (HVAC). Thiết bị có nhiệm vụ đo nhiệt độ ống gió cấp/hồi, tối ưu điều khiển coil sưởi/làm lạnh, giám sát quá nhiệt và bảo vệ quạt, motor trong AHU, FCU, rooftop unit… Cảm biến có thể truyền dữ liệu nhiệt độ đo được về hệ thống quản lý tòa nhà (BMS), điều khiển bộ truyền động nhiệt hoặc các thiết bị có liên quan sao cho phù hợp với nhu cầu thực tế.
Trên thực tế, cảm biến nhiệt độ gắn ống gió TEK LL cũng được ứng dụng phổ biến trong các lĩnh vực như:
- Dây chuyền sản xuất có kênh dẫn khí nóng/lạnh.
- Lò sấy, buồng sấy hoạt động trong dải nhiệt độ phù hợp với cảm biến (0 - 60 °C).
- Hệ thống nông nghiệp thông minh/nhà kính/nhà màng có nhu cầu giám sát nhiệt độ đường ống phân phối khí nóng/lạnh và gửi dữ liệu nhiệt độ về PLC/BMS để điều khiển đóng/mở van, quạt, chiller, boiler.
- Kiểm soát nhiệt độ trong các kho lạnh thực phẩm, kho bảo quản sản phẩm nhạy cảm (thuốc, vacxin, linh kiện vi điện tử…), phòng sạch, nhà máy dược phẩm…

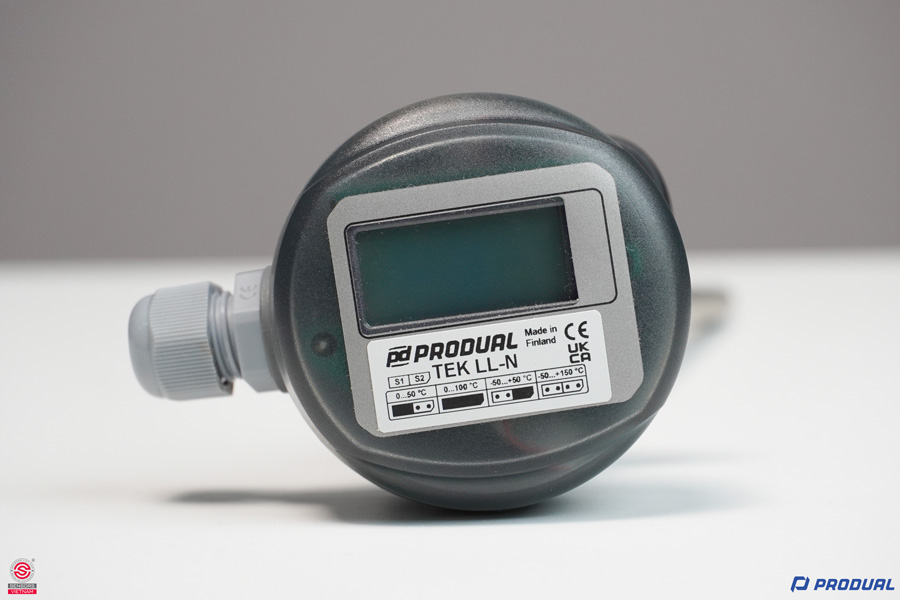

Cảm biến đo nhiệt độ ống gió TEK LL chuyên dùng cho hệ thống HVAC
XEM THÊM: TRÊN TAY - ĐÁNH GIÁ CẢM BIẾN NHIỆT ĐỘ ĐỘ ẨM GẮN TƯỜNG ST-361-3/ST-341-3
Nếu mọi người đang cần một cảm biến nhiệt độ gắn ống gió đáng tin cậy, hoạt động ổn định, dải đo linh hoạt và có tín hiệu ngõ ra chuẩn công nghiệp 4-20 mA thì TEK LL và TEK LL-N của Produal (Phần Lan) chắc chắn sẽ là một lựa chọn rất đáng để cân nhắc. Nếu có thắc mắc cần được hỗ trợ chuyên sâu hoặc có nhu cầu đặt hàng thì hãy liên hệ trực tiếp cho Sensors Việt Nam nhé!
