Trong bài viết này, Sensors Việt Nam sẽ nói về một trong những “bộ não” của hệ thống điều hòa, chuyên dùng để giám sát nhiệt độ phòng, truyền tín hiệu về bộ điều khiển và góp phần quyết định nhiệt độ tối ưu theo nhu cầu thực tế mà không cần con người can thiệp liên tục. Đó chính là cảm biến nhiệt độ gắn phòng TEHR LL (4-20 mA) của Produal - Phần Lan.

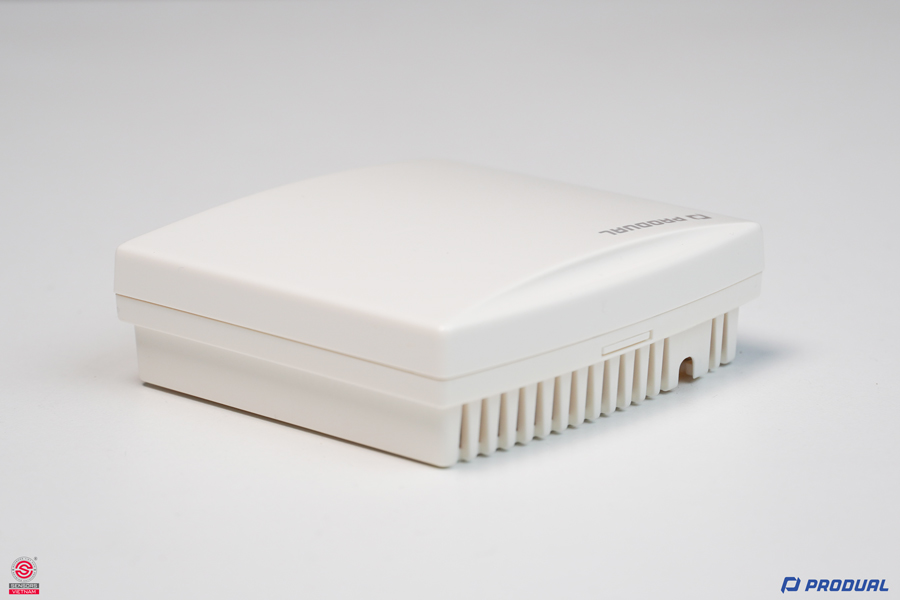

CẢM BIẾN NHIỆT ĐỘ GẮN PHÒNG TEHR LL VÀ TEHR LL-N NHỎ GỌN VÀ THẨM MỸ
TEHR LL là dòng cảm biến nhiệt độ gắn phòng chuyên dụng, được nghiên cứu và phát triển bởi Produal (Phần Lan) - một thương hiệu uy tín, đã có nhiều năm kinh nghiệm trong lĩnh vực cảm biến và thiết bị đo lường công nghiệp.
Thông tin thêm: Dòng TEHR LL còn có một người anh em giống hệt nó, tên là TEHR LL-N. Điểm khác biệt đáng kể nhất là TEHR LL-N được trang bị màn hình tinh thể lỏng 3,5 chữ số, với độ phân giải là 0,1 °C.
Về ngoại hình, cảm biến đo nhiệt độ phòng TERH LL lẫn TERH LL-N không khác gì một chiếc hộp nhỏ, được thiết kế để gắn trực tiếp tường. Thiết kế của nó rất đơn giản và dễ thi công:
- Mặt ngoài trơn nhẵn, màu trắng tinh tế. Có thể gắn lên tường mà không làm ảnh hưởng đến mỹ quan, đồng thời cũng dễ dàng vệ sinh tại chỗ mà không cần tháo lắp phức tạp. Cảm biến nhiệt độ gắn phòng 4-20mA TERH LL có thể chịu được va chạm nhẹ, chống bụi và hạn chế ảnh hưởng từ các yếu tố trong môi trường xung quanh.

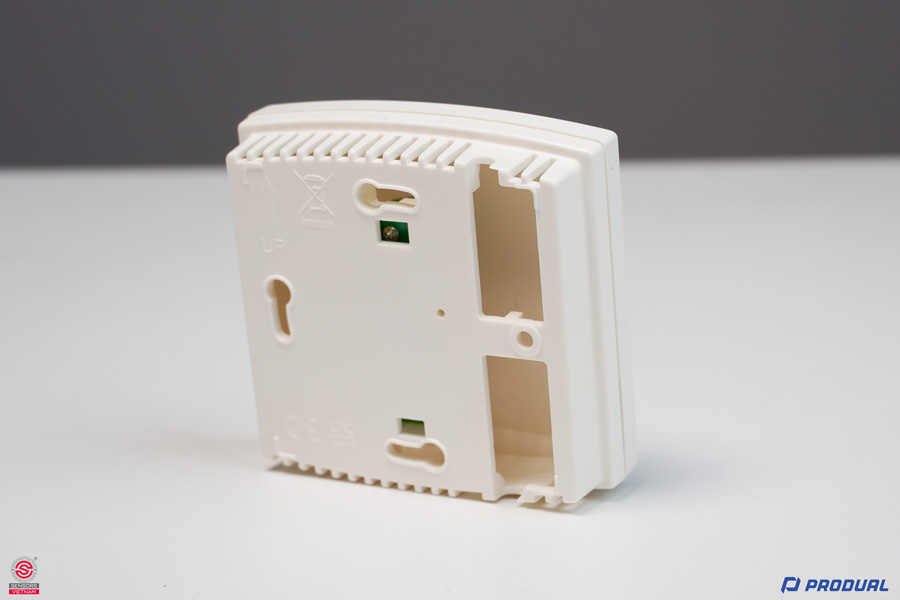

- Mặt sau cảm biến là cổng đấu dây 2 dây, để tiếp nhận nguồn và xuất tín hiệu 4-20 mA về PLC/DCS/BMS.
→ Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ nước TEAT LL và TEAT LL-N (Produal)

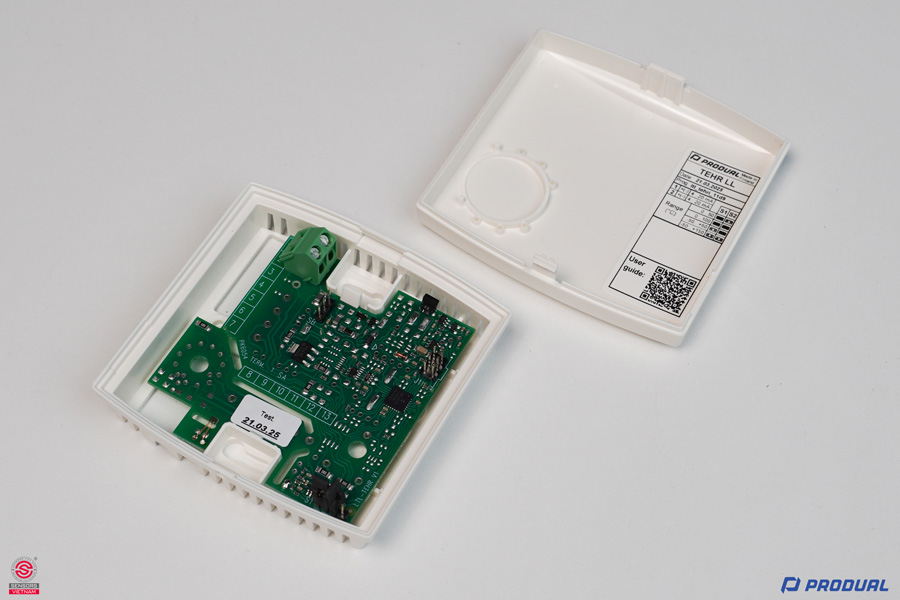

CẢM BIẾN NHIỆT ĐỘ GẮN PHÒNG TEHR LL VÀ TEHR LL-N DÙNG NGUYÊN LÝ NHIỆT ĐIỆN TRỞ
Nguyên lý hoạt động của cảm biến nhiệt độ gắn phòng TEHR LL khá dễ hiểu, với các bước cơ bản như sau:
- Phần tử đo nhiệt độ tích hợp bên trong (cảm biến Pt1000 EN 60751/B) tiếp xúc với không khí và phản ứng với sự thay đổi nhiệt độ.
- Vi mạch bên trong tự động chuyển đổi sự thay đổi điện trở thành tín hiệu dòng điện 4-20 mA.
- Tín hiệu này được đưa về bộ điều khiển PLC/DCS/BMS để hiển thị, so sánh với ngưỡng cài đặt chuẩn - làm cơ sở điều chỉnh máy lạnh/sưởi hoặc cảnh báo khi nhiệt độ vượt ngưỡng.
(Dòng cảm biến nhiệt độ phòng TERH LL-N cũng dùng nguyên lý tương tự, tuy nhiên người dùng có thể xem nhiệt độ trực tiếp tại chỗ, không cần đọc trên màn hình HMI/SCADA - rất tiện lợi và tiết kiệm thời gian).
→ Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ và độ ẩm phòng HTS201-M1A6 và HTS201-M1A6D1
CẢM BIẾN NHIỆT ĐỘ GẮN PHÒNG TEHR LL VÀ TEHR LL-N TRONG DÂN DỤNG & THƯƠNG MẠI
Về ứng dụng, cảm biến nhiệt độ gắn phòng TEHR LL và TEHR LL-N là công cụ chuyên biệt cho:
- Hệ thống HVAC - đo nhiệt độ phòng, điều khiển máy lạnh, máy sưởi, AHU, FCU.
- Các tòa nhà thương mại, khách sạn, văn phòng, bệnh viện, trung tâm thương mại, trường học và những nơi yêu cầu kiểm soát nhiệt độ chính xác, ổn định và hoàn toàn tự động.
- Hệ thống BMS - nơi cần dữ liệu nhiệt độ phòng để tích hợp, giám sát và điều khiển tập trung.
Lưu ý nhỏ:
Trong thực tế, cảm biến nhiệt độ gắn phòng Produal nên được lắp trên tường ở giữa phòng, tránh vị trí gần dàn lạnh, cửa ra vào, hoặc bị ánh nắng chiếu trực tiếp để đảm bảo số liệu phản ánh đúng nhiệt độ thực tế.
→ Xem thêm: Trên tay và đánh giá cảm biến khí CO2 gắn phòng Produal HDH

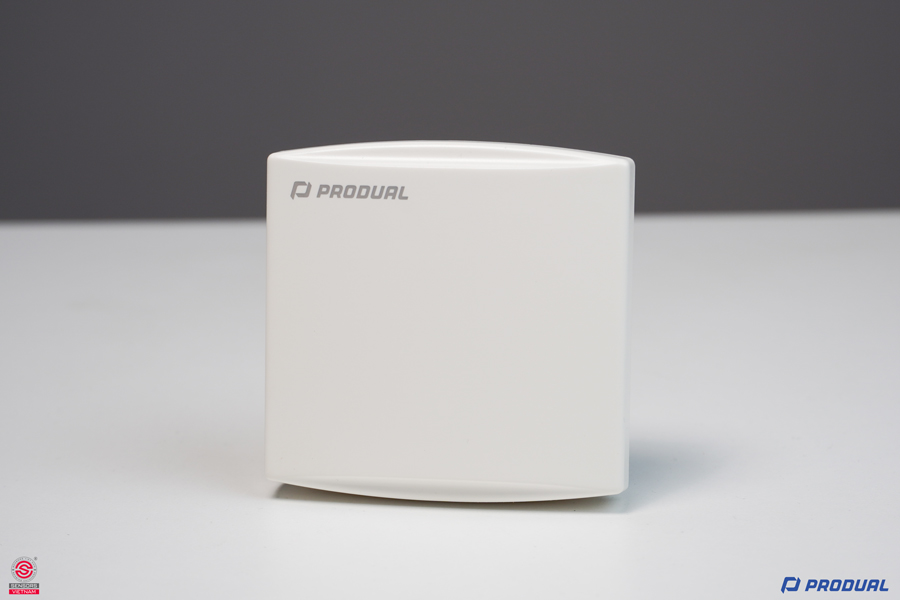

ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN NHIỆT ĐỘ GẮN PHÒNG TEHR LL VÀ TEHR LL-N
Nếu so với các loại cảm biến nhiệt độ khác trên thị trường, cảm biến nhiệt độ gắn phòng TEHR LL và TEHR LL-N có một số điểm nổi bật đáng kể như:
Được thiết kế tối ưu cho không gian trong phòng - chủ yếu là ứng dụng HVAC dân dụng và thương mại, không có tính năng “nặng đô” như các dòng cảm biến công nghiệp nên giá thành cũng có phần hợp lý hơn.
Tín hiệu ngõ ra 4-20 mA (2 dây) chuẩn công nghiệp - giúp: truyền tín hiệu xa, ít nhiễu, dễ tích hợp với hầu hết PLC/DCS/BMS hiện có và dễ bảo trì, thay thế.
Nhờ phần tử cảm biến Pt1000 bạch kim ổn định hơn nhiều so với NTC, thermocouple mà TEHR LL đạt mức chính xác cao ±0,5°C, đảm bảo hệ thống điều khiển chạy ổn định, không bị dao động nhiệt độ quá lớn - điều này rất quan trọng với các khách sạn, văn phòng, bệnh viện.
Và quan trọng nhất, đây là sản phẩm đến từ thương hiệu Produal của Phần Lan - đảm bảo chuẩn chất lượng châu Âu, có đầy đủ tài liệu kỹ thuật, chứng chỉ và hỗ trợ kỹ thuật toàn diện. Tại Sensors Việt Nam, sản phẩm này được bảo hành 12 - 24 tháng, 1 đổi 1 nên anh em hoàn toàn có thể yên tâm nha.
→ Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ gắn ống gió TEK LL và TEK LL-N
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ GẮN PHÒNG TEHR LL VÀ TEHR LL-N
Đây là phần quan trọng nhất mà các kỹ sư, nhà thầu cần ghi nhớ kỹ để chọn model phù hợp nhất cho ứng dụng của mình. Theo tài liệu từ Produal, cảm biến nhiệt độ gắn phòng TEHR LL/TEHR LL-N có các thông số kỹ thuật nổi bật như sau:
- Cảm biến: Pt1000 EN 60751/B
- Phạm vi đo: Tùy chọn 0...50 °C, 0...100 °C, -50...50 °C, -50...150 °C
- Nguồn cấp: 15...35 Vdc
- Đầu ra: 4…20 mA (nhiệt độ / bộ điều khiển)
- Loại bộ phát: 2 dây
- Độ chính xác: ±0,5 °C (ở 25 °C)
- Nhiệt độ môi trường: 0…+50 °C
- Vỏ: nhựa ABS, IP20
- Kích thước (rộng x cao x sâu): 86 x 85 x 32 mm
- Lắp đặt: Trên tường
- Màn hình: Tích hợp trên phiên bản TEHR LL-N
- Xuất xứ: PRODUAL - Phần Lan
- Bảo hành: 12 - 24 tháng 1 đổi 1
- Chứng chỉ: CO/CQ đầy đủ.
→ Xem thêm các sản phẩm khác trong hệ sinh thái TEHR của Produal:
Cảm biến nhiệt độ gắn phòng TEHR LL và TEHR LL-N của Produal là lựa chọn lý tưởng cho anh em kỹ sư, chủ toà nhà, chủ dự án, nhà thầu hoặc những người cần:
- Cảm biến đo nhiệt độ phòng chính xác và ổn định
- Truyền tín hiệu xa, chống nhiễu tốt
- Tin cậy cao, bền bỉ, bảo hành dài hạn
- Chi phí đầu tư linh hoạt và dễ chịu
- Lắp đặt đơn giản và dễ dàng bảo trì bảo dưỡng.
Hai sản phẩm cảm biến nhiệt độ gắn phòng 4-20mA này hiện được phân phối chính hãng bởi Sensors Việt Nam. Nếu bạn có thắc mắc hoặc nhu cầu mua hàng, hãy liên hệ trực tiếp để được tư vấn, báo giá ưu đãi sớm nhất!
