Trong bài viết này, Sensors Việt Nam sẽ review chi tiết một siêu phẩm đến từ châu Âu - cảm biến nhiệt độ và độ ẩm ống gió EE160-M1T2J3P1BD5 (chuẩn truyền thông MODBUS RTU RS-485) của E+E Elektronik (Áo). Hãy cùng xem hết bài viết để hiểu vì sao sản phẩm này được các kỹ sư, nhà quản lý vận hành tin dùng trong hệ thống HVAC và tự động hóa tòa nhà đến vậy nhé!
Mã sản phẩm: EE160-M1T2J3P1BD5 Có sẵn: 2 Cái
CẤU TẠO CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM ỐNG GIÓ MODBUS RTU EE160-M1T2J3P1BD5
Dành cho những ai chưa biết, E+E Elektronik là một thương hiệu uy tín đến từ Áo - đây là đơn vị được đánh giá cực kỳ cao trong lĩnh vực sản xuất cảm biến. Và model EE160-M1T2J3P1BD5 chính là dòng cảm biến nhiệt độ độ ẩm ống gió chuyên dụng, được thiết kế để gắn trực tiếp vào các đường ống gió cấp hoặc hồi.

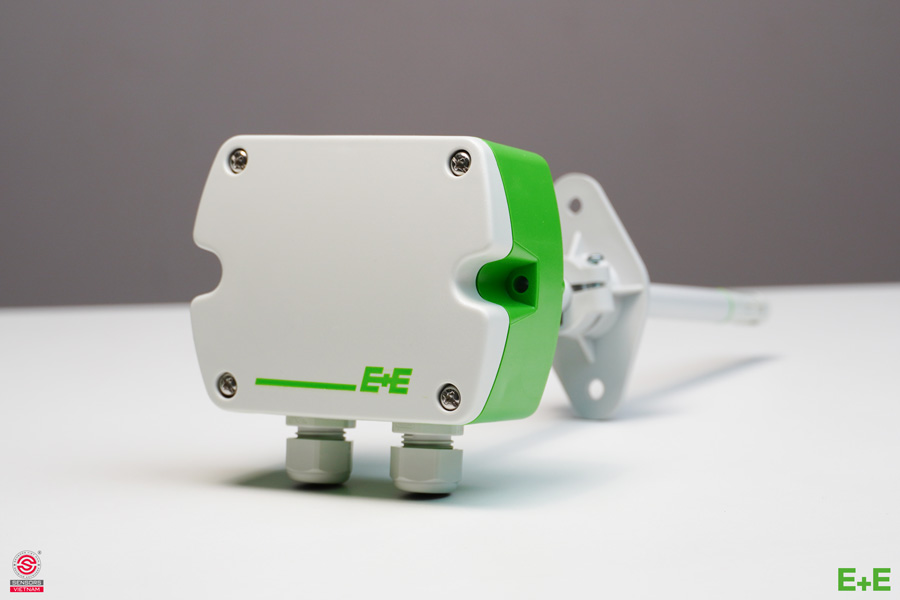

Ngoại hình của cảm biến nhiệt độ và độ ẩm ống gió EE160-M1T2J3P1BD5 cực kỳ nhỏ gọn, với:
- Phần vỏ được làm từ chất liệu polycarbonate đạt chuẩn UL94 V-0 - mang đến khả năng chống cháy cấp cao. Toàn bộ thiết bị mang màu màu xanh - trắng đặc trưng của thương hiệu.

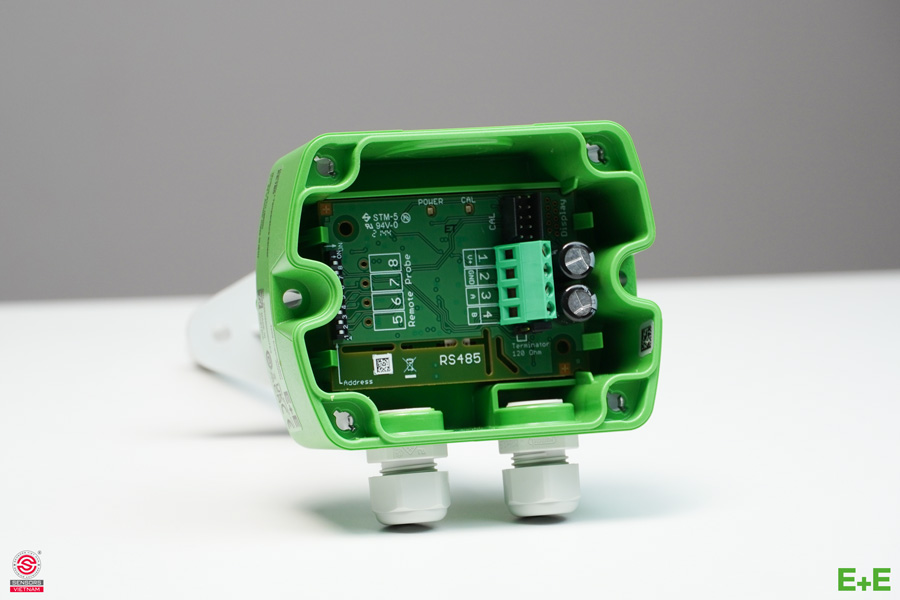

- Bên trong housing là phần tử cảm biến nhiệt độ/độ ẩm được phủ lớp coating độc quyền của E+E - giúp chống bám bụi, dầu và muối ăn mòn. Nhờ đó mà cảm biến có thể duy trì độ chính xác dài lâu ngay cả trong môi trường khắc nghiệt.

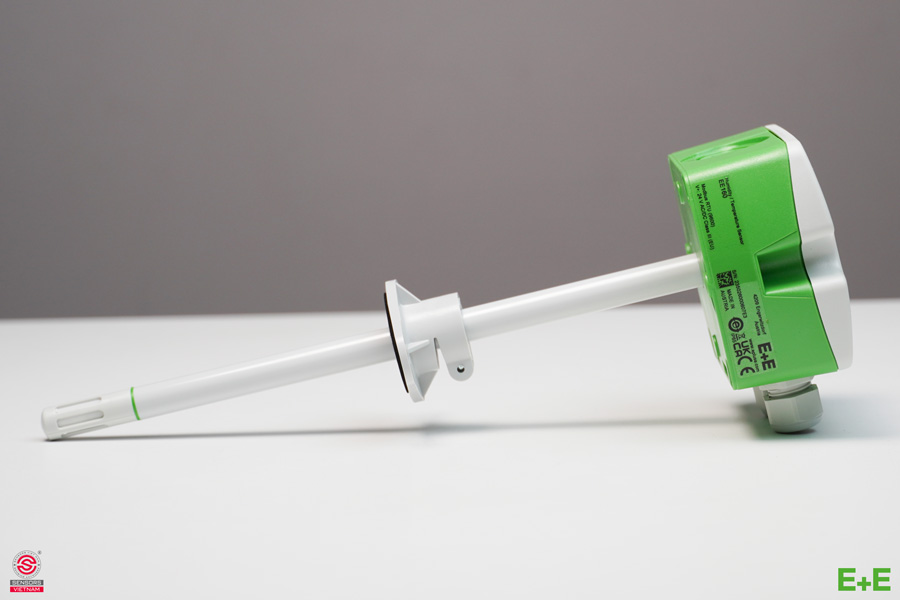

- Cuối cùng là đầu dò dài 200mm chứa mạch điện tử đo lường được đúc kín bên trong - đây là bộ phận sẽ luồn sâu vào tâm của đường ống để tiếp xúc với dòng khí và thu thập giá trị nhiệt - ẩm chính xác nhất.
→ Xem thêm: Trên tay và đánh giá cảm biến báo khói ống gió ECO-DUCT-SM-P
NGUYÊN LÝ VẬN HÀNH CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM ỐNG GIÓ MODBUS RTU EE160-M1T2J3P1BD5
Về nguyên lý hoạt động, cảm biến nhiệt độ và độ ẩm ống gió EE160-M1T2J3P1BD5 đo nhiệt độ độ ẩm theo một quy trình tối giản nhưng cực kỳ thông minh.
Theo đó: Đầu dò sẽ thu nhận tín hiệu độ ẩm và nhiệt độ của không khí trong ống → gửi về bộ xử lý để tính toán, chuẩn hóa và chuyển đổi thành tín hiệu số → rồi truyền về PLC, BMS hay màn hình HMI thông qua cổng RS485 theo giao thức Modbus RTU.
→ Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ và độ ẩm ngoài trời DT-341 (EMS - Thổ Nhĩ Kỳ)
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM ỐNG GIÓ EE160-M1T2J3P1BD5
Cảm biến nhiệt độ và độ ẩm ống gió EE160-M1T2J3P1BD5 đặc biệt phù hợp khi ứng dụng trong:
- Tòa nhà thông minh (BMS) cần thu thập dữ liệu độ ẩm và nhiệt độ từ nhiều vị trí ống gió và truyền về hệ thống điều khiển trung tâm.
- Hệ thống HVAC quy mô lớn như trung tâm thương mại, khách sạn cao tầng, bệnh viện, sân bay. Đây là những nơi cần hàng chục/hàng trăm cảm biến kết nối chung một đường dây RS‑485.
- Hệ thống SCADA hoặc PLC trong nhà máy hoặc những nơi cần đọc dữ liệu qua Modbus RTU thay vì nhiều đường dây analog riêng biệt.
- Kho lạnh, phòng sạch, phòng máy chủ hoặc những nơi cần theo dõi điều kiện không khí trong ống gió, cảnh báo sớm khi độ ẩm hay nhiệt độ vượt ngưỡng cho phép.
→ Xem thêm: Trên tay và đánh giá cảm biến nhiệt độ độ ẩm gắn ống gió Modbus KLK-M-N
ƯU ĐIỂM CỦA CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM ỐNG GIÓ EE160-M1T2J3P1BD5
Bây giờ là phần quan trọng nhất: tại sao người dùng nên ưu tiên chọn EE160-M1T2J3P1BD5 thay vì các dòng cảm biến khác trên thị trường?
Ưu điểm 1: Độ chính xác cao và hoạt động ổn định lâu dài
Ở 23°C, độ chính xác của phép đo độ ẩm đạt ±2% RH; ở dải 0-40°C thì độ chính xác là ±2.5% RH. Sai số nhiệt độ chỉ ±0.3°C (ở 20°C). Đây là những con số rất ấn tượng với dòng cảm biến công nghiệp dạng gắn ống gió.
Bên cạnh đó, nhờ lớp phủ bảo vệ phần tử cảm biến độc quyền E+E mà thiết bị không bị trôi số liệu theo thời gian. Hoàn toàn có thể an tâm vận hành nhiều năm mà không cần hiệu chuẩn thường xuyên.
Ưu điểm 2: Ngõ ra Modbus RTU - đảm bảo khả năng tích hợp hệ thống
Ngõ ra Modbus RTU RS485 của EE160-M1T2J3P1BD5 là lợi thế cạnh tranh cực kỳ lớn trong kỷ nguyên công nghệ 4.0. Đây là tín hiệu ngõ ra phổ biến hàng đầu, được nhiều hệ thống hiện đại tin dùng. Người dùng không cần thêm bộ chuyển đổi trung gian mà chỉ cần đấu thẳng dây vào bus RS-485 là xong. Một dây dẫn có thể kết nối hàng chục, thậm chí là hàng trăm cảm biến. Điều này giúp giảm đáng kể chi phí dây dẫn và tủ điện, đồng thời còn có thể dễ dàng mở rộng hệ thống trong tương lai.
Ưu điểm 3: Cấu hình linh hoạt với phần mềm hoàn toàn miễn phí
E+E cung cấp phần mềm PCS10 miễn phí, cho phép người dùng cấu hình địa chỉ Modbus, baudrate, hệ đơn vị, offset điều chỉnh và cả ngưỡng cảnh báo nhiệt độ một cách nhanh chóng, dễ dàng.
Ưu điểm 4: Lắp đặt nhanh chóng, chi phí bảo trì thấp
Cảm biến nhiệt độ và độ ẩm ống gió EE160-M1T2J3P1BD5 sở hữu thiết kế nhỏ gọn, với vỏ hộp có nắp mở theo cơ chế xoay 1/4 vòng cùng lỗ bắt vít bên ngoài. Người dùng có thể tháo lắp nhanh mà không cần mở nắp hộp, hạn chế tối đa tình trạng bụi bẩn xâm nhập vào bên trong trong quá trình thi công.
→ Xem thêm: Máy đo nhiệt độ và độ ẩm cầm tay
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ VÀ ĐỘ ẨM ỐNG GIÓ EE160-M1T2J3P1BD5
Các thông số kỹ thuật quan trọng của cảm biến nhiệt độ và độ ẩm ống gió EE160-M1T2J3P1BD5 có thể được giải thích thông qua cái tên của nó. Nghe thì có vẻ phức tạp nhưng thực ra mỗi ký tự đều mang ý nghĩa rõ ràng.
- EE160 → Dòng sản phẩm cảm biến nhiệt độ và độ ẩm chuyên dùng cho HVAC
- M1 → Đo đồng thời độ ẩm tương đối (0-100%) và nhiệt độ (-40 độ C đến 60 độ C)
- T2 → Kiểu gắn ống gió (Duct mount) - với chiều dài đầu dò 200mm
- J3 → Ngõ ra RS485
- P1 → Giao thức Modbus RTU
- BD5 → Baud Rate 9.600 bps
Tóm lại, đây là thiết bị đo cả nhiệt độ lẫn độ ẩm, được thiết kế để gắn thẳng vào ống gió và truyền dữ liệu qua Modbus RTU RS485 - đây là giao thức công nghiệp phổ biến nhất hiện nay, cho phép cảm biến kết nối trực tiếp với PLC, SCADA hay hệ thống BMS.
→ Xem thêm các sản phẩm khác trong hệ sinh thái EE160 của E+E ELEKTRONIK
Nếu bạn đang tìm kiếm một cảm biến đo nhiệt độ và độ ẩm ống gió đảm bảo các tiêu chí: đo chính xác, giao tiếp thông minh và hoạt động bền bỉ dài lâu, thì EE160-M1T2J3P1BD5 chắc chắn là sự đầu tư không bao giờ lỗ!
Cảm biến nhiệt độ và độ ẩm ống gió EE160-M1T2J3P1BD5 đang được phân phối chính hãng bởi Sensors Việt Nam. Thông tin chi tiết và nhu cầu đặt hàng, bạn vui lòng liên hệ trực tiếp để được hỗ trợ và báo giá nhanh chóng nhất.
