Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về hai model động cơ van gió tích hợp tính năng spring return đang được nhiều doanh nghiệp tin dùng, đến từ thương hiệu PHC, đó là động cơ van gió PHC 5Nm 3005-N-230S và PHC 3005-N-24S. Cả hai sản phẩm này đều sở hữu mô-men xoắn 5Nm, chế độ điều khiển On/Off, tích hợp tiếp điểm phụ feedback vị trí van và đặc biệt là sở hữu cơ chế lò xo hồi vị Spring Return tự động đưa van gió trở về vị trí an toàn mặc định khi mất điện.

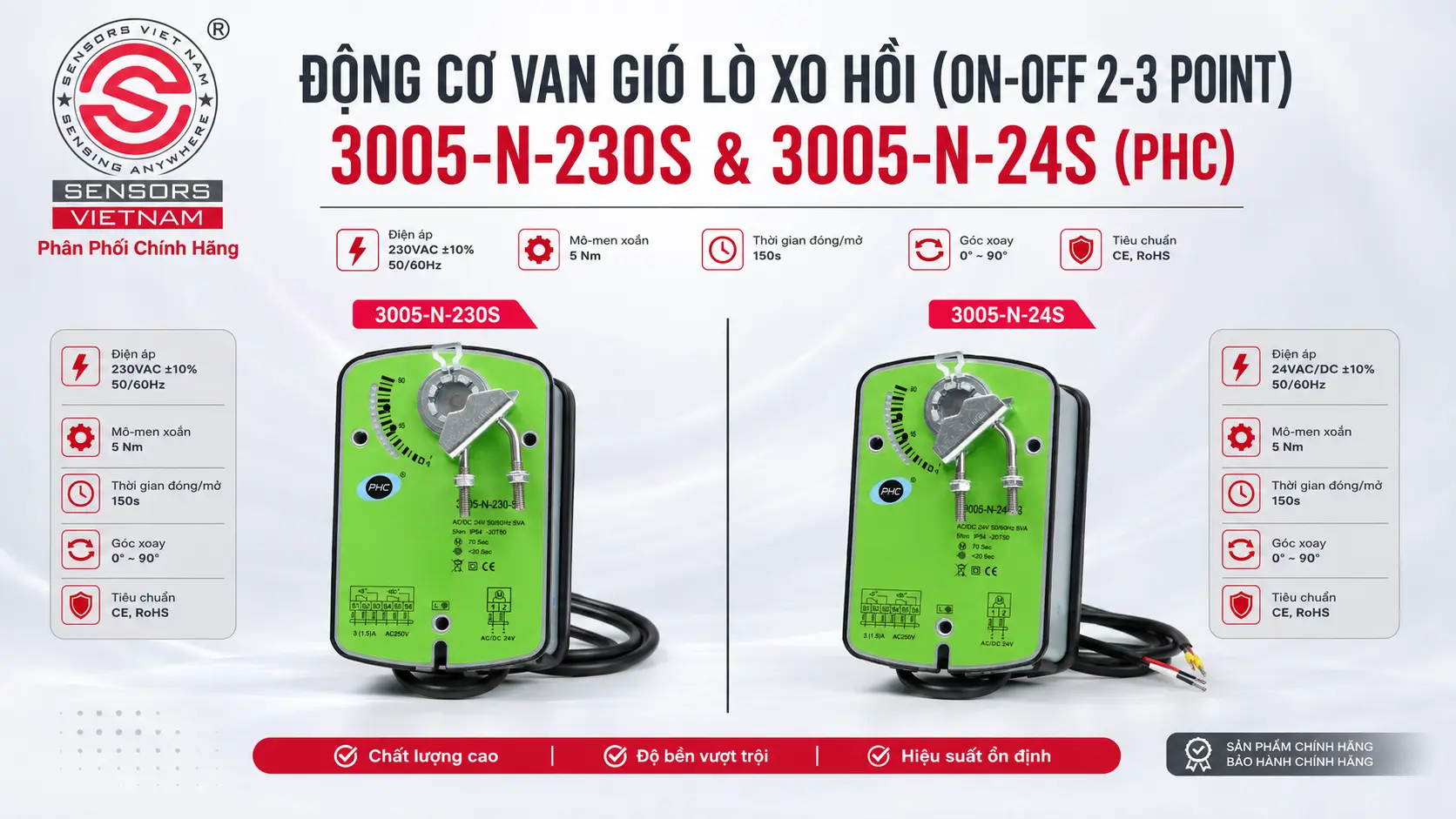

ĐỘNG CƠ VAN GIÓ PHC 5NM 3005-N-230S VÀ 3005-N-24S THIẾT KẾ CỨNG CÁP VÀ GỌN GÀNG
Nhìn từ bên ngoài, động cơ van gió PHC 5Nm 3005-N-230S và 3005-N-24S cũng có thiết kế rất công nghiệp - chắc chắn nhưng rất gọn gàng và đơn giản. Bên trong là sự kết hợp của motor điện truyền động, bộ bánh răng giảm tốc, hệ thống lò xo hồi vị, trục truyền động, bộ kẹp trục Universal, tiếp điểm phụ SPDT, bộ giới hạn góc quay cơ học và giá chống xoay Anti-Rotation.
Điểm đáng chú ý nhất chính là cụm lò xo hồi vị được tích hợp sẵn. Khác với các dòng actuator thông thường chỉ giữ nguyên trạng thái khi mất điện, dòng động cơ điều khiển van gió 3005-N Series sẽ tự động đưa van gió trở về vị trí an toàn nhờ năng lượng tích trữ trong lò xo. Đây là tính năng cực kỳ quan trọng trong các hệ thống hút khói, tăng áp cầu thang, phòng sạch hoặc các tuyến gió liên quan đến PCCC.
Động cơ van gió PHC 5Nm 3005-N-230S
Mã sản phẩm: 3005-N-230S Có sẵn: 12 Cái
Động cơ van gió PHC 5Nm 3005-N-24S
Mã sản phẩm: 3005-N-24S Có sẵn: 12 Cái

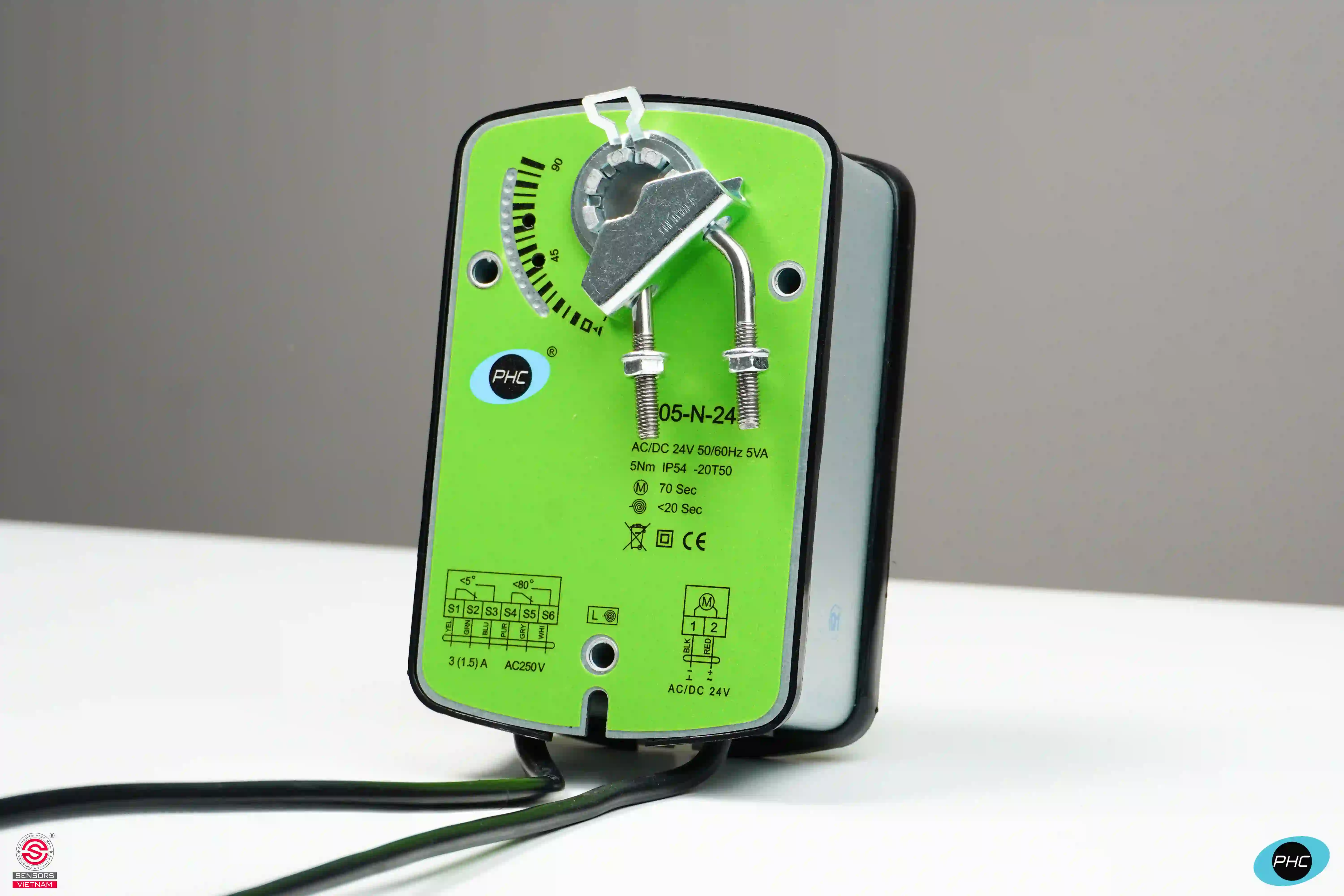

ĐỘNG CƠ VAN GIÓ PHC 5NM 3005-N-230S VÀ 3005-N-24S HOẠT ĐỘNG THEO QUY TRÌNH 4 BƯỚC CHUẨN
Nguyên lý vận hành của động cơ van gió PHC 3005-N-230S và 3005-N-24S diễn ra theo quy trình 4 bước logic:
B1: Nhận tín hiệu On/Off từ hệ thống điều khiển BMS/PLC/thermostat.
B2: Khi có điện, Motor quay đưa van gió đến vị trí yêu cầu (mở hoàn toàn hoặc đóng hoàn toàn), đồng thời tích trữ năng lượng cho lò xo hồi vị.
B3: Van gió giữ nguyên góc mở/đóng yêu cầu, động cơ tự chuyển sang chế độ tiết kiệm điện.
B4: Khi mất điện hoặc bị cắt tín hiệu đột ngột, lò xo hồi vị giải phóng năng lượng ngay lập tức để đưa van về vị trí an toàn mặc định (thường là đóng hoàn toàn). Toàn bộ quá trình này chỉ mất 20 giây. Nói chung cơ chế Fail-Safe này sẽ đảm bảo van gió luôn tự động trở về trạng thái an toàn dù điện lưới có "trở mặt" bất ngờ đến cỡ nào.
THÔNG SỐ KỸ THUẬT CỐT LÕI CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 3005-N-230S VÀ 3005-N-24S
Nhìn chung, hai model động cơ van gió PHC 5Nm 3005-N-230S và 3005-N-24S giống nhau hoàn toàn về cơ - lực, điểm khác biệt duy nhất nằm ở phần điện áp và vài chi tiết nhỏ. Các thông số kỹ thuật cốt lõi mà người dùng cần quan tâm ở 2 thiết bị này sẽ được tóm gọn trong bảng sau đây:
| THÔNG SỐ | GIÁ TRỊ |
| Model | 3005-N-230S 3005-N-24S |
| Mô-men xoắn | 5Nm |
| Thời gian chạy | Motor: Khoảng 70 giây Spring Return: Khoảng 20 giây |
| Điện áp | AC/DC 24V (3005-N-24S) AC 230V (3005-N-230S) |
| Chế độ điều khiển | ON/OFF |
| Góc quay | 0° - 90° (95° cơ học) |
| Diện tích ống gió | Khoảng 1 m² |
| Công suất tiêu thụ | 5.0W hoạt động / 2.5W dừng cuối hành trình |
| Override thủ công | Có |
| Tiếp điểm phụ feedback vị trí | Có (1 SPDT) |
| Chống quá tải | Có |
| Độ ẩm hoạt động | 5 - 95% RH (không ngưng tụ) |
| Nhiệt độ hoạt động | -20°C ~ +50°C |
| Tuổi thọ | Trên 60.000 chu kỳ |
| Xuất xứ | PHC - CHINA |
| Chứng chỉ | CO/CQ đầy đủ |
| Bảo hành | 24 tháng chính hãng |
Điểm khác biệt duy nhất và cũng thực sự quan trọng ở 2 thiết bị này chính là điện áp cấp. Trong khi model động cơ van gió 230S trực tiếp dùng điện lưới 220 - 230V phổ biến tại Việt Nam và không cần bộ hạ áp trung gian, thì phiên bản 24S sử dụng nguồn 24V, yêu cầu doanh nghiệp phải trang bị biến áp hạ nguồn trước khi cấp cho động cơ. Đây là yếu tố quan trọng - quyết định bạn nên chọn model nào cho công trình của mình.
ĐỘNG CƠ VAN GIÓ PHC 5NM 3005-N-230S VÀ 3005-N-24S PHÙ HỢP CHO CÔNG TRÌNH NÀO?
Hai thiết bị động cơ van gió PHC 5Nm 3005-N-230S và 3005-N-24S này được sử dụng rộng rãi trong các hệ thống AHU, FCU, hệ thống cấp gió và hồi gió, van gió chống cháy, van gió chống khói, hệ thống tăng áp cầu thang, trung tâm dữ liệu, bệnh viện, phòng sạch, nhà máy sản xuất, hệ thống BMS thông minh…
Đặc biệt, hai model này sẽ được ưu tiên cho những vị trí yêu cầu tính năng tự động đưa van gió trở về trạng thái an toàn mặc định (thường là đóng hoàn toàn) khi xảy ra sự cố mất điện.

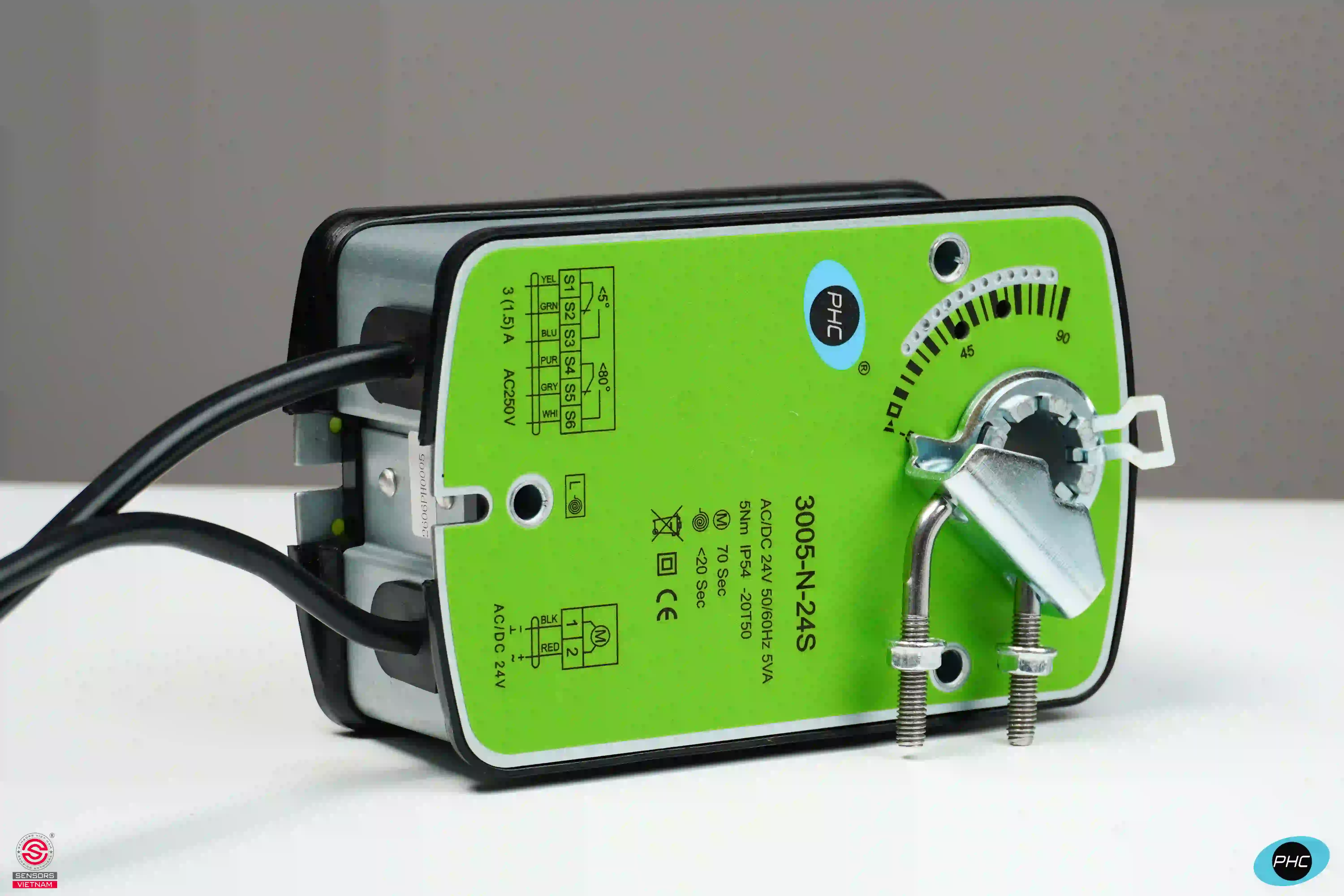

ƯU ĐIỂM LÀM NÊN GIÁ TRỊ CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 3005-N-230S VÀ 3005-N-24S
Nếu chỉ nhìn vào thông số kỹ thuật thì có lẽ chưa đủ cơ sở để đưa động cơ van gió 3005-N-230S và 3005-N-24S vào danh sách lựa chọn ưu tiên đúng không nào. Điều quan trọng nhất là phải nắm được giá trị thực tế mà thiết bị mang lại. Sensors Việt Nam sẽ liệt kê những ưu điểm nổi bật của động cơ điều khiển van gió 3005-N-230S và 3005-N-24S cho mọi người tiện cân nhắc khi mua hàng.
Ưu điểm 1: An toàn khi mất điện. Điều này đặc biệt quan trọng, gần như là yêu cầu bắt buộc trong các hệ thống hút khói hoặc chống cháy.
Ưu điểm 2: Có tiếp điểm phụ SPDT, cho phép BMS/PLC xác định chính xác trạng thái đóng mở của damper đã đạt yêu cầu chưa. Từ đó giúp công tác giám sát từ xa và cảnh báo sự cố thuận tiện và nhanh chóng hơn.
Ưu điểm 3: Lắp đặt cực kỳ linh hoạt và đơn giản nhờ thiết kế Universal Clamp, giúp gắn động cơ van gió trực tiếp lên nhiều loại trục damper khác nhau. Tiết kiệm rất nhiều công sức và thời gian thi công.
Ưu điểm 4: Độ bền vận hành cực kỳ cao, với tuổi thọ hơn 60.000 chu kỳ. Điều này giúp doanh nghiệp giảm đáng kể chi phí bảo trì hoặc thay mới.
Ưu điểm 5: Có hai lựa chọn điện áp, gồm 230V cho các hệ thống sử dụng nguồn lưới trực tiếp và 24V cho các hệ thống BMS/PLC/HVAC hiện đại yêu cầu độ an toàn cao - điện áp điều khiển thấp.
Bài review động cơ van gió PHC 5Nm 3005-N-230S và 3005-N-24S đến đây là kết thúc rồi. Nếu bạn có nhu cầu được tư vấn chuyên sâu về sản phẩm này thì hãy truy cập ngay website cambien.com.vn / sensors.vn của Sensors Việt Nam để được hỗ trợ nhanh chóng, tận tình nhất.
