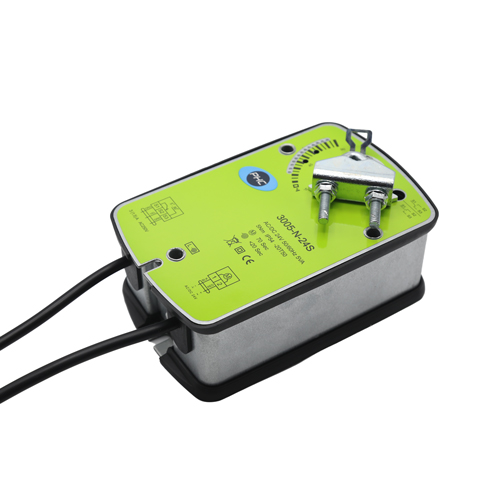

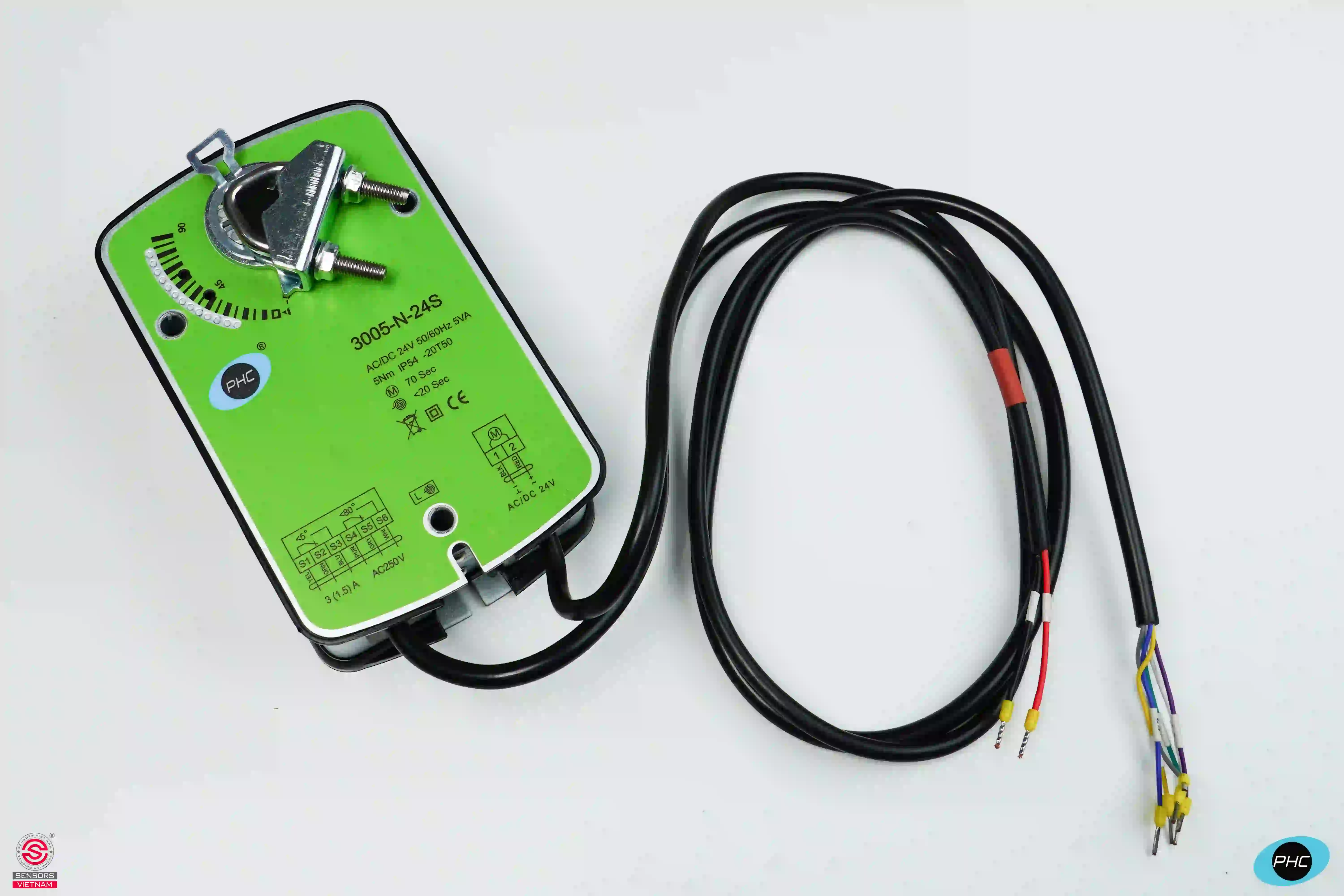

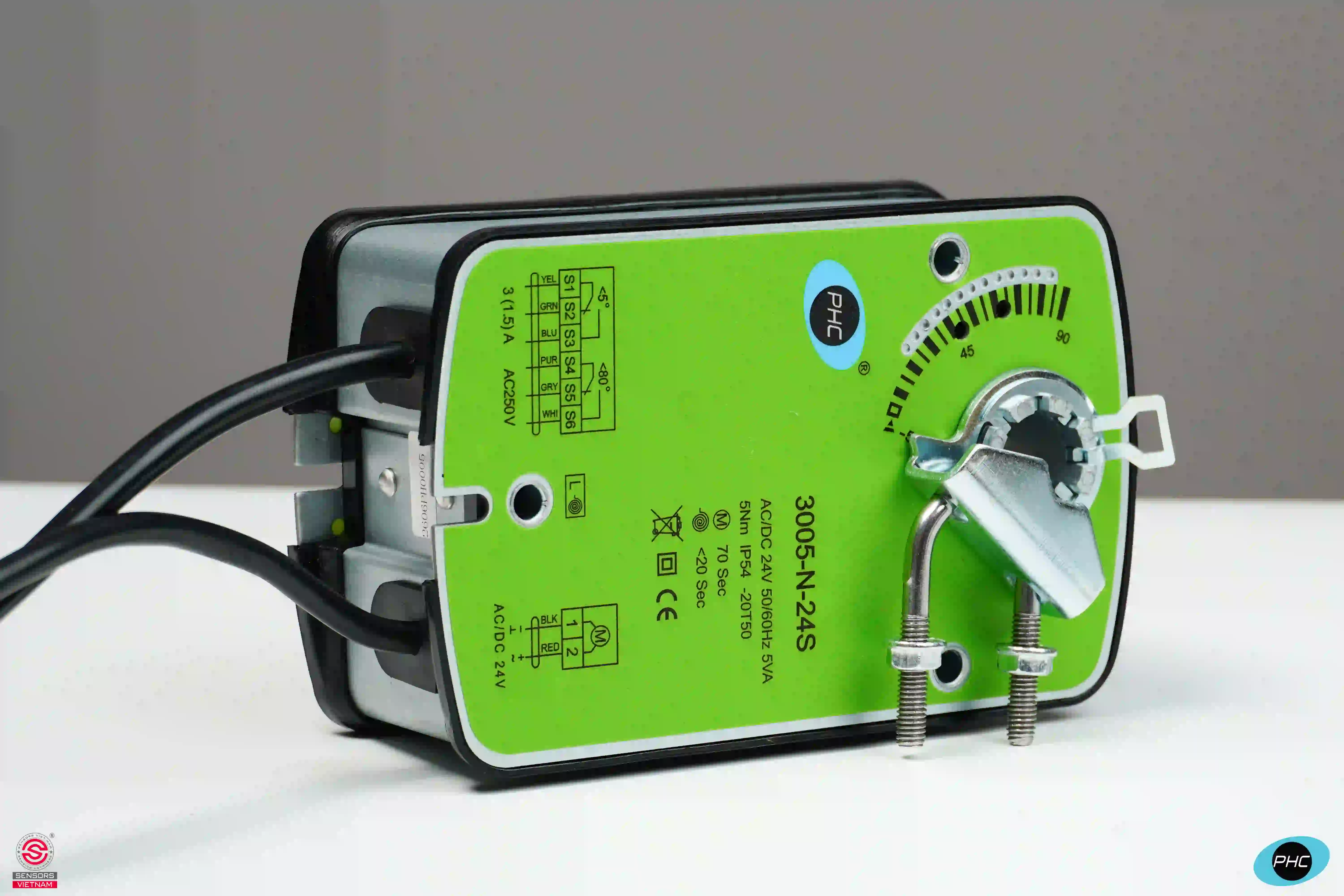

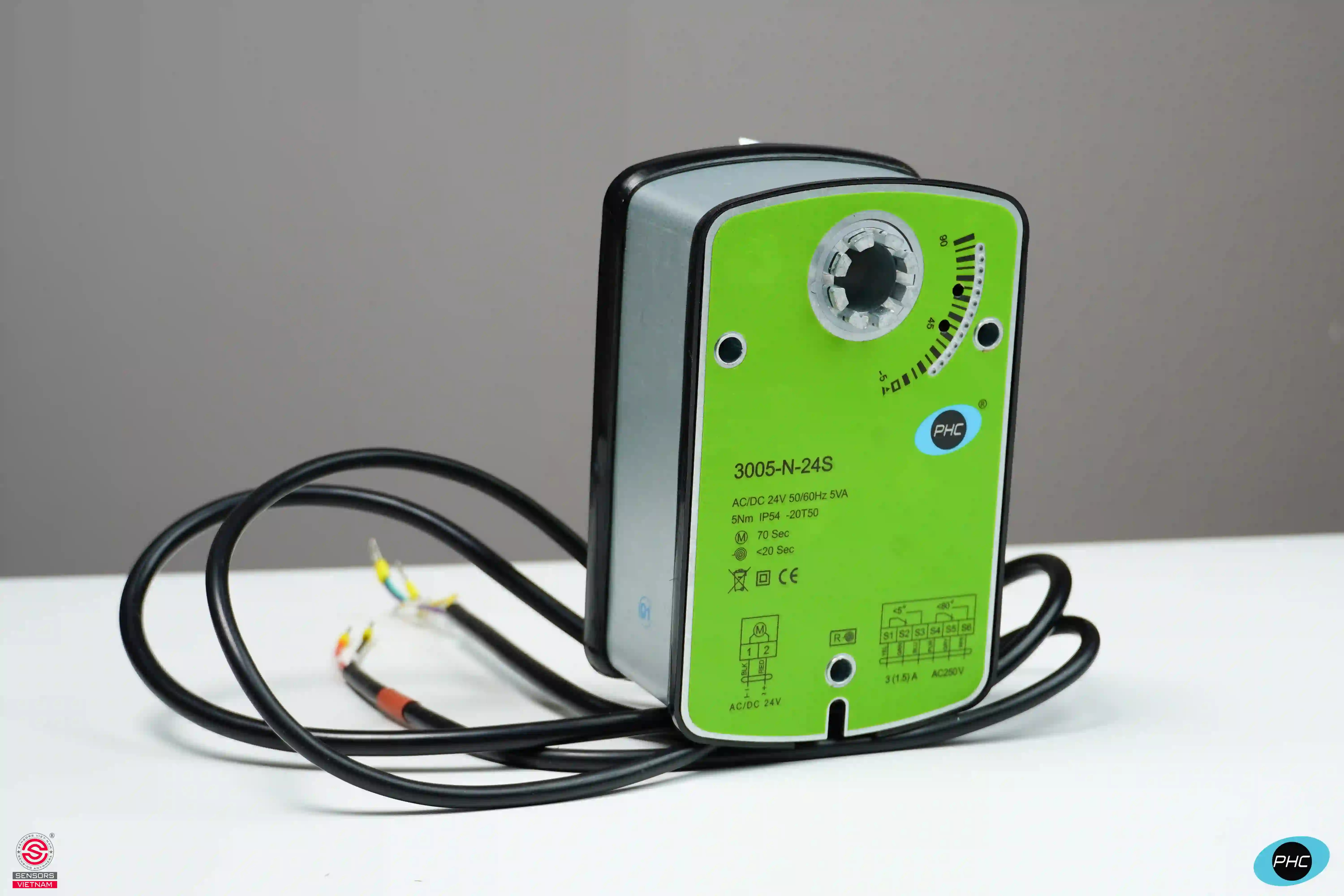

Động cơ van gió lò xo hồi PHC 5NM 3005-N-24S là thiết bị truyền động điện (actuator damper) cao cấp chuyên dùng cho hệ thống HVAC, cung cấp chức năng Spring Return (Fail-Safe) an toàn khi mất điện. Sản phẩm thuộc dòng 3005-N Series của PHC Electronic Products (Beijing) Co., Ltd - thương hiệu uy tín trong lĩnh vực thiết bị tự động hóa điều hòa không khí. Model 3005-N-24S có mô-men xoắn 5Nm, điện áp hoạt động AC/DC 24V, điều khiển On/Off 2 điểm kèm công tắc phụ SPDT, thời gian Motor 70 giây và Spring Back 20 giây, lý tưởng cho van gió kích thước nhỏ đến trung bình (tối đa 1.0m²).
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ LÒ XO HỒI PHC 5NM 3005-N-24S
Động cơ van gió PHC 3005-N-24S được thiết kế chắc chắn, gọn nhẹ với các thành phần chính sau:
- Thân động cơ cao cấp
- Motor điện mạnh mẽ
- Bộ truyền động và hộp giảm tốc
- Trục đầu ra với cơ cấu kẹp Universal
- Lò xo Spring Return tích hợp (Fail-Safe)
- Công tắc phụ SPDT (tích hợp sẵn)
- Bộ giới hạn góc quay cơ học
Thiết kế nhỏ gọn cùng khung chống xoay (Anti-rotation bracket) giúp lắp đặt dễ dàng và ổn định ngay cả trên trục van gió khó tiếp cận.
Động cơ van gió lò xo hồi hoạt động theo nguyên lý Motor điều khiển - Lò xo hồi vị trí an toàn. Các bước vận hành bao gồm:
BƯỚC 1 - Nhận tín hiệu: Động cơ nhận tín hiệu On/Off 2 điểm từ hệ thống điều khiển (BMS, PLC, thermostat).
BƯỚC 2 - Motor quay & căng lò xo: Khi có điện, Motor quay để đưa van gió đến vị trí làm việc (thường là mở), đồng thời căng chặt lò xo hồi vị trong khoảng 70 giây.
BƯỚC 3 - Giữ vị trí: Van gió duy trì ở góc mở yêu cầu (0° - 90°), động cơ chuyển sang chế độ tiết kiệm điện.
BƯỚC 4 - Mất điện / Cắt tín hiệu: Ngay lập tức lò xo giải phóng năng lượng, tự động đưa van gió về vị trí an toàn (thường là đóng) chỉ trong 20 giây.
BƯỚC 5 - Fail-Safe: Cơ chế Spring Return đảm bảo van gió luôn về vị trí an toàn trong trường hợp mất điện đột ngột, rất quan trọng cho hệ thống thông gió và chống cháy.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ SPRING RETURN 5NM 3005-N-24S
Động cơ van gió 3005-N-24S được ứng dụng rộng rãi trong:
- Hệ thống AHU & FCU: Điều tiết lưu lượng gió cấp và hồi.
- Hệ thống thông gió tòa nhà văn phòng, trung tâm thương mại, bệnh viện.
- Van gió chống cháy và chống khói (Fire & Smoke Damper).
- Phòng sạch, trung tâm dữ liệu và nhà máy sản xuất.
- Hệ thống tăng áp cầu thang, hút khói sự cố.
- Tích hợp BMS cho các tòa nhà thông minh.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ 5NM 3005-N-24S
- Chức năng Spring Return Fail-Safe tự động về vị trí an toàn khi mất điện.
- Mô-men xoắn ổn định 5Nm, phù hợp damper lên đến 1.0 m².
- Tích hợp sẵn công tắc phụ SPDT giúp báo tín hiệu vị trí van gió về hệ thống.
- Lắp đặt dễ dàng với kẹp Universal và khung chống xoay.
- Góc quay điều chỉnh linh hoạt từ 5° ~ 85° (bước 5°).
- Tiêu thụ điện thấp, vận hành êm ái (dưới 62 dB).
- Độ bền cao trên 60.000 chu kỳ.
- Chứng nhận quốc tế CE, RoHS, ISO 9001.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ 5NM 3005-N-24S
- Model: 3005-N-24S
- Mô-men xoắn: Min. 5 Nm (Motor) / Min. 5 Nm (Spring)
- Điện áp: AC/DC 24V
- Chế độ điều khiển: 2 Point On/Off
- Thời gian Motor: ~70 giây
- Thời gian Spring Return: ~20 giây
- Diện tích van gió: Tối đa 1 m²
- Góc quay: 90° (95° cơ học)
- Góc giới hạn: 5° ~ 85° (bước 5°)
- Công suất tiêu thụ: 5.0W (hoạt động) / 2.5W (dừng cuối hành trình)
- Dây dẫn: 7.0 VA
- Công tắc phụ: 3(1.5)A / 230V (tích hợp sẵn)
- Cấp bảo vệ: IP54
- Nhiệt độ làm việc: -20°C ~ +50°C
- Trọng lượng: 1.8 Kg
- Tuổi thọ: 60.000 chu kỳ
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, RoHS, ISO 9001
- Bảo hành: 2 năm
Sensors Việt Nam là nhà phân phối độc quyền của thương hiệu PHC tại thị trường Việt Nam. Chúng tôi cung cấp Động cơ van gió Spring Return 5NM 3005-N-24S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
