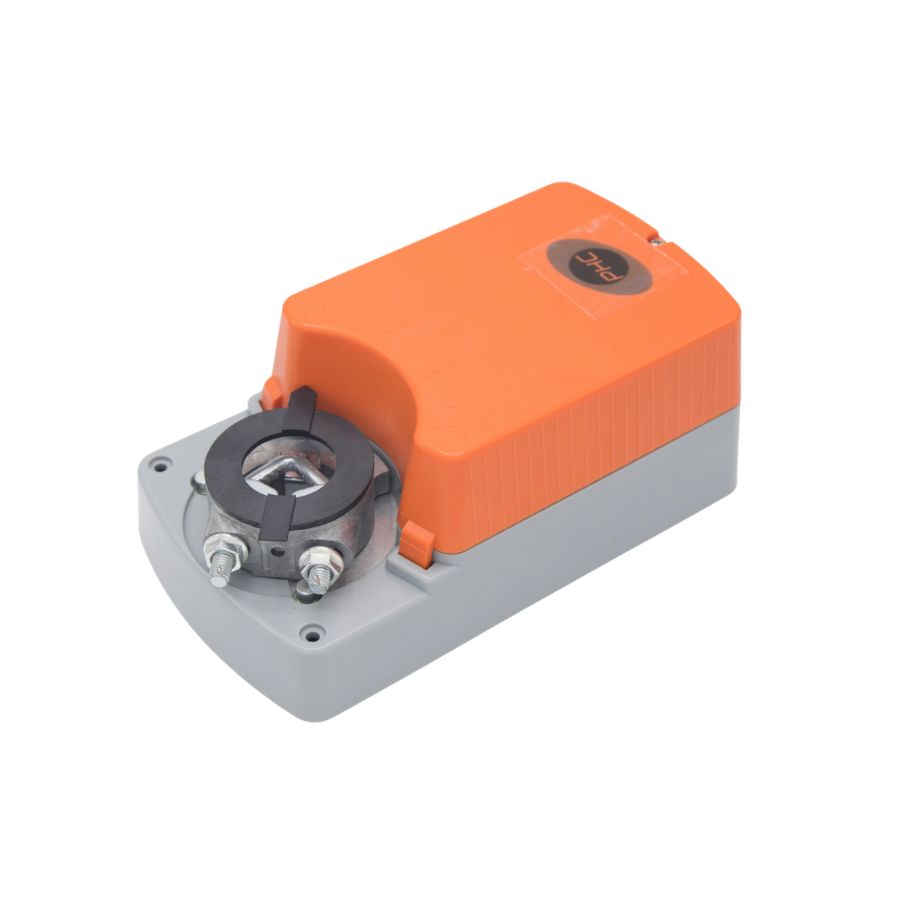

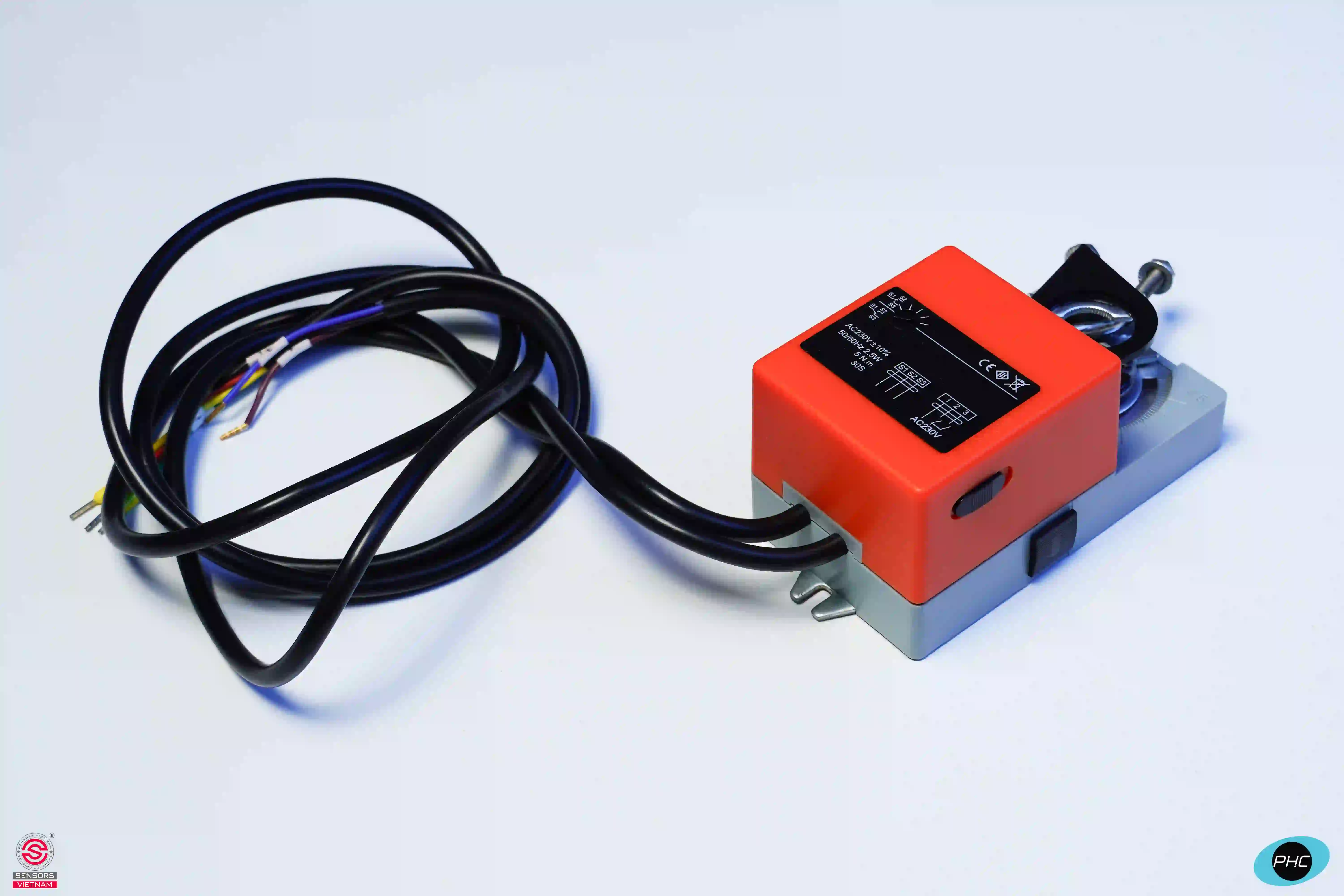

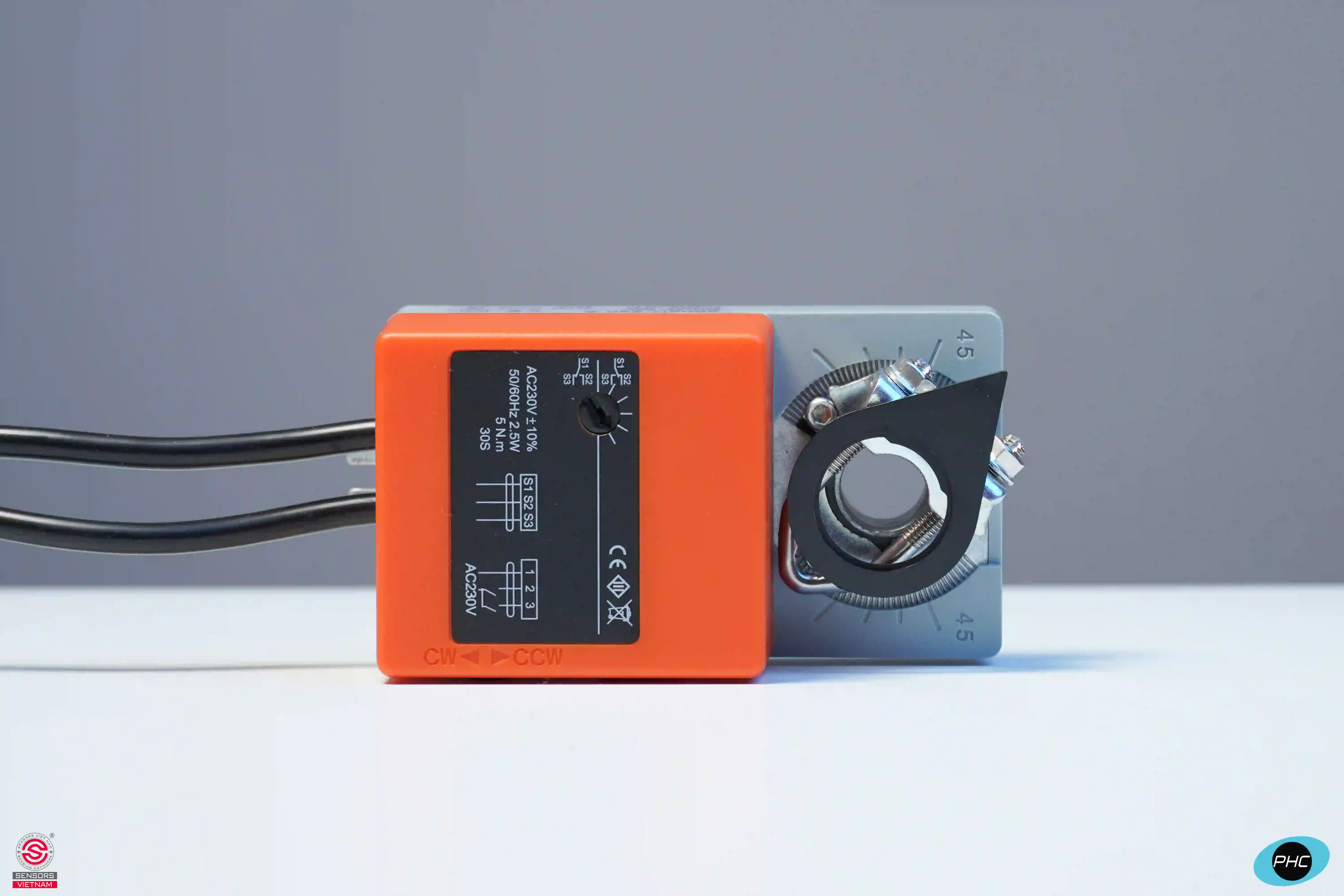

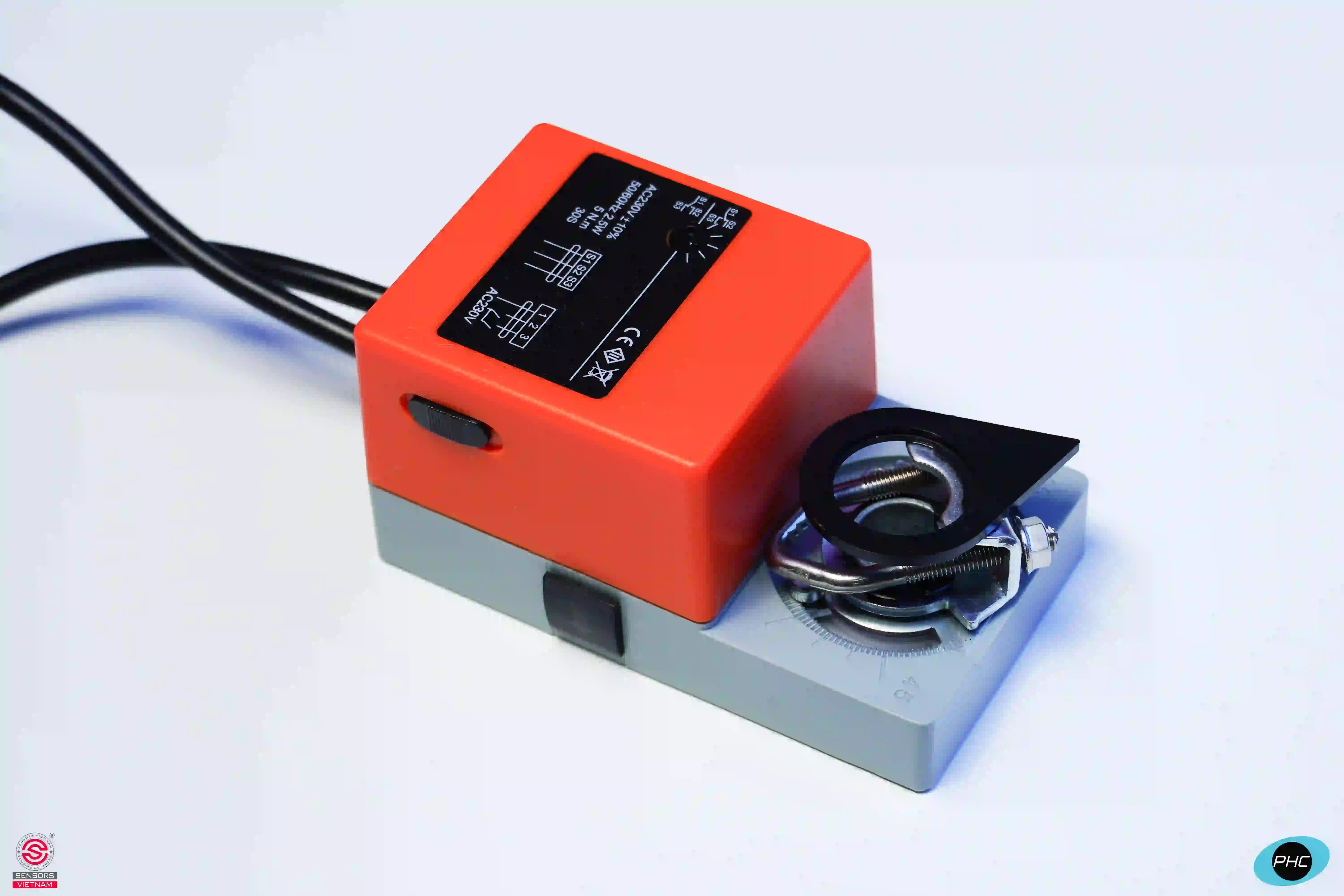

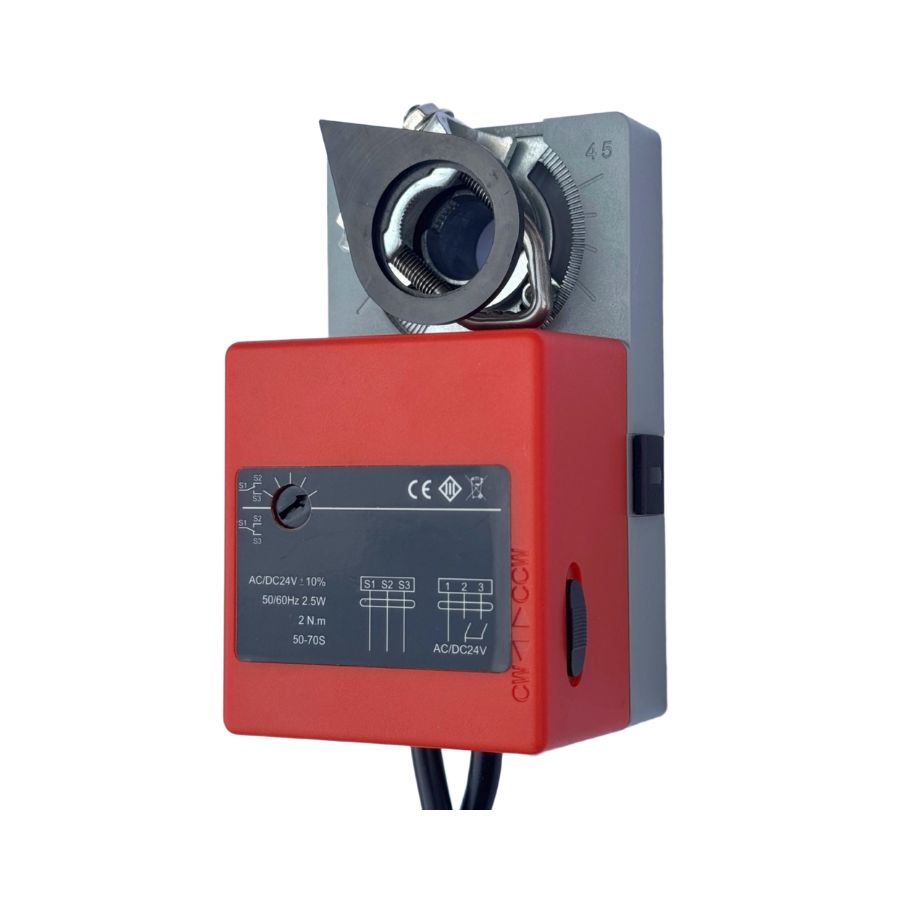

Động cơ van gió 5NM 5005N-230-S của thương hiệu PHC - CHINA là thiết bị truyền động điện (damper actuator) được thiết kế chuyên biệt cho hệ thống HVAC (Heating, Ventilation, Air Conditioning). Sản phẩm có mô-men xoắn 5Nm, điện áp hoạt động 230V AC, sử dụng chế độ điều khiển ON/OFF (2 điểm/3 điểm) và được trang bị tiếp điểm phụ để feedback vị trí về hệ thống điều khiển.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-230-S
Cấu Tạo Cơ Bản
Động cơ van gió PHC 5005N-230-S được thiết kế gọn nhẹ, bền bỉ với các thành phần chính sau đây:
- Thân động cơ
- Motor điện AC 230V
- Bộ truyền động
- Trục đầu ra
- Công tắc hành trình
- Thanh chống xoay
- Bộ điều chỉnh góc quay
- Manual override (Nút điều chỉnh thủ công khi mất điện)
- Tiếp điểm phụ (Auxiliary Switch 1 SPDT) feedback vị trí.
Thiết kế nhỏ gọn giúp lắp đặt dễ dàng trong không gian hẹp, lý tưởng cho các vị trí khó tiếp cận trong hệ thống ống gió.
Nguyên Lý Vận Hành
Động cơ van gió 5005N-230-S hoạt động dựa trên tín hiệu điều khiển ON/OFF từ hệ thống trung tâm (PLC, BMS, thermostat) - các bước cơ bản bao gồm:
BƯỚC 1 - Nhận tín hiệu: Động cơ nhận tín hiệu 2 điểm/3 điểm (ON/OFF) từ bộ điều khiển
BƯỚC 2 - Motor quay: Motor bên trong quay trục truyền động, kéo cánh van gió xoay
BƯỚC 3 - Điều chỉnh góc mở: Van gió xoay từ 0° - 90° để điều tiết lưu lượng gió
BƯỚC 4 - Cảm biến vị trí phản hồi nội bộ: Cảm biến đo góc mở thực tế → gửi tín hiệu feedback về bo mạch → so sánh với góc mở yêu cầu → motor dừng đúng vị trí
BƯỚC 5 - Auxiliary Switch gửi feedback về BMS:
- Khi van đạt vị trí mở (90°), NO (Normally Open) đóng → gửi tín hiệu feedback về BMS.
- Khi van đóng (0°), NC (Normally Closed) đóng → gửi tín hiệu để BMS biết "Van đã đóng"
BƯỚC 6 - Override thủ công: Khi mất điện, có thể dùng tay gạt để điều chỉnh van.
Với thời gian chạy <30 giây, động cơ đáp ứng nhanh, giúp hệ thống HVAC điều chỉnh lưu lượng gió kịp thời.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-230-S
Động cơ van gió 5NM 5005N-230-S được sử dụng rộng rãi trong nhiều lĩnh vực:
- AHU cỡ trung - lớn có BMS
- FCU cỡ trung có BMS
- Nhà xưởng công nghiệp có BMS
- Tầng hầm, bãi xe có BMS
- Hệ thống thông gió cục bộ có BMS
- Tòa nhà thương mại có BMS
- Phòng sạch - Phòng lab có BMS
- Trung tâm dữ liệu có BMS.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ 5NM 5005N-230-S
Động cơ van gió 5NM 5005N-230-S được tin dùng rộng rãi bởi những ưu thế vượt trội:
- Auxiliary Switch 1 SPDT feedback: Biết van đang mở/đóng thực tế, BMS giám sát real-time, cảnh báo sớm lỗi van
- Điện áp 230V AC không cần transformer: Tiết kiệm chi phí ~20-30%, giảm tổn thất điện năng, dễ đấu nối tủ điện chính
- Điều khiển 2/3 point linh hoạt: Phù hợp cả hệ ON/OFF và 3 point, dễ tích hợp
- Mô-men 5Nm: Đủ lực điều khiển van gió ≤1.0m², lực cản cao, van lớn hơn.
- Thời gian chạy <30 giây: Phản hồi nhanh khi nhiệt độ/độ ẩm thay đổi, điều hòa nhanh hơn [user query]
- Trục universal đa dạng: Hỗ trợ trục tròn φ6-15mm, vuông 5-10.5mm, tương thích nhiều loại van
- Góc quay điều chỉnh được: Tùy chỉnh góc mở van theo thiết kế thực tế (0-90°)
- Chiều quay đảo được: Linh hoạt lắp đặt mọi hướng, không bị giới hạn vị trí
- Chống quá tải tự động: Không cần limit switch, bảo vệ motor, giảm chi phí phụ kiện
- Tiêu chuẩn IP54: Chống bụi, chống nước bắn, phù hợp môi trường công nghiệp
- Motor bền bỉ: Tuổi thọ cao, vận hành êm, tiếng ồn thấp
- Manual override bằng tay quay: Vận hành thủ công khi cần, không phụ thuộc điện
- Tuân thủ CE, RoHS: Đủ điều kiện cho dự án xuất khẩu, công trình yêu cầu chứng chỉ quốc tế.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-230-S
- Model: 5005N-230-S
- Mô-men xoắn: 5Nm
- Điện áp: 230V AC
- Chế độ điều khiển: ON/OFF (2 điểm/3 điểm)
- Góc quay: 0° - 90° (tối đa 93°)
- Thời gian chạy: <30 giây
- Override thủ công: Có
- Auxiliary Switch: 1 SPDT (có thể điều chỉnh)
- Diện tích van tối đa: ≤1 m²
- Kích thước trục hỗ trợ: Tròn 6-15mm; Vuông: 5-10.5mm
- Chiều quay: Có thể đảo chiều bằng cách lắp ngược actuator
- Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
- Nhiệt độ hoạt động: -20°C ~ +50°C
- Độ ẩm: 5 - 95% RH (không ngưng tụ)
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió PHC 5Nm 5005N-230-S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
