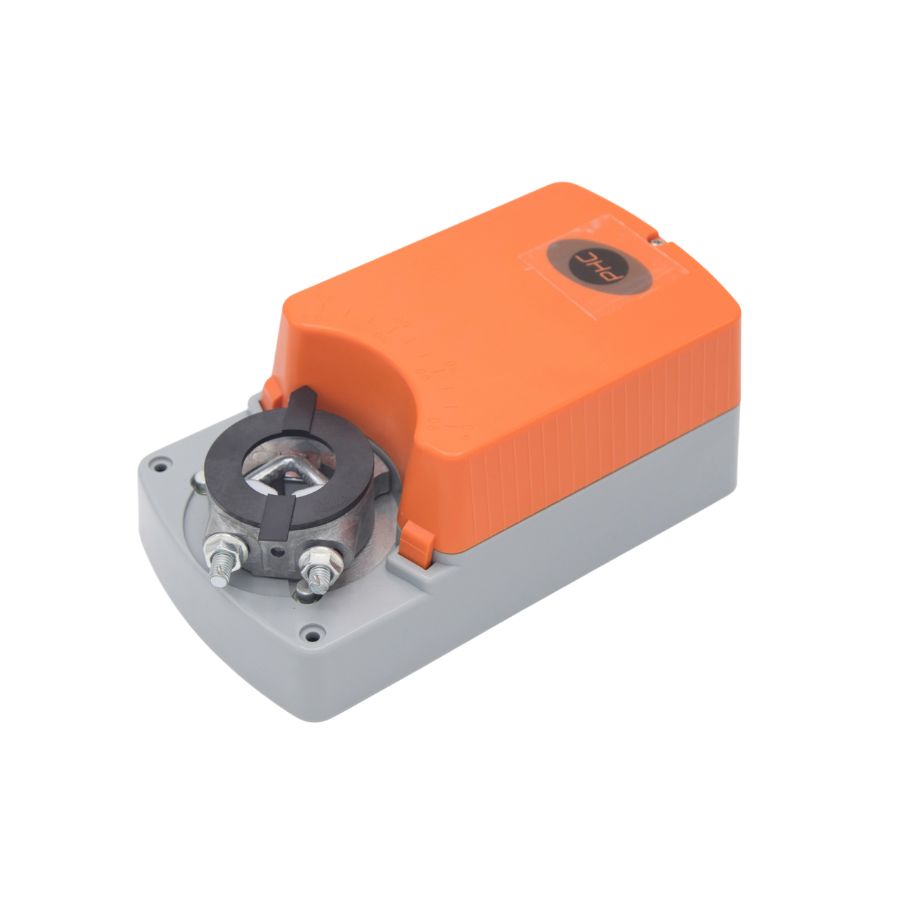

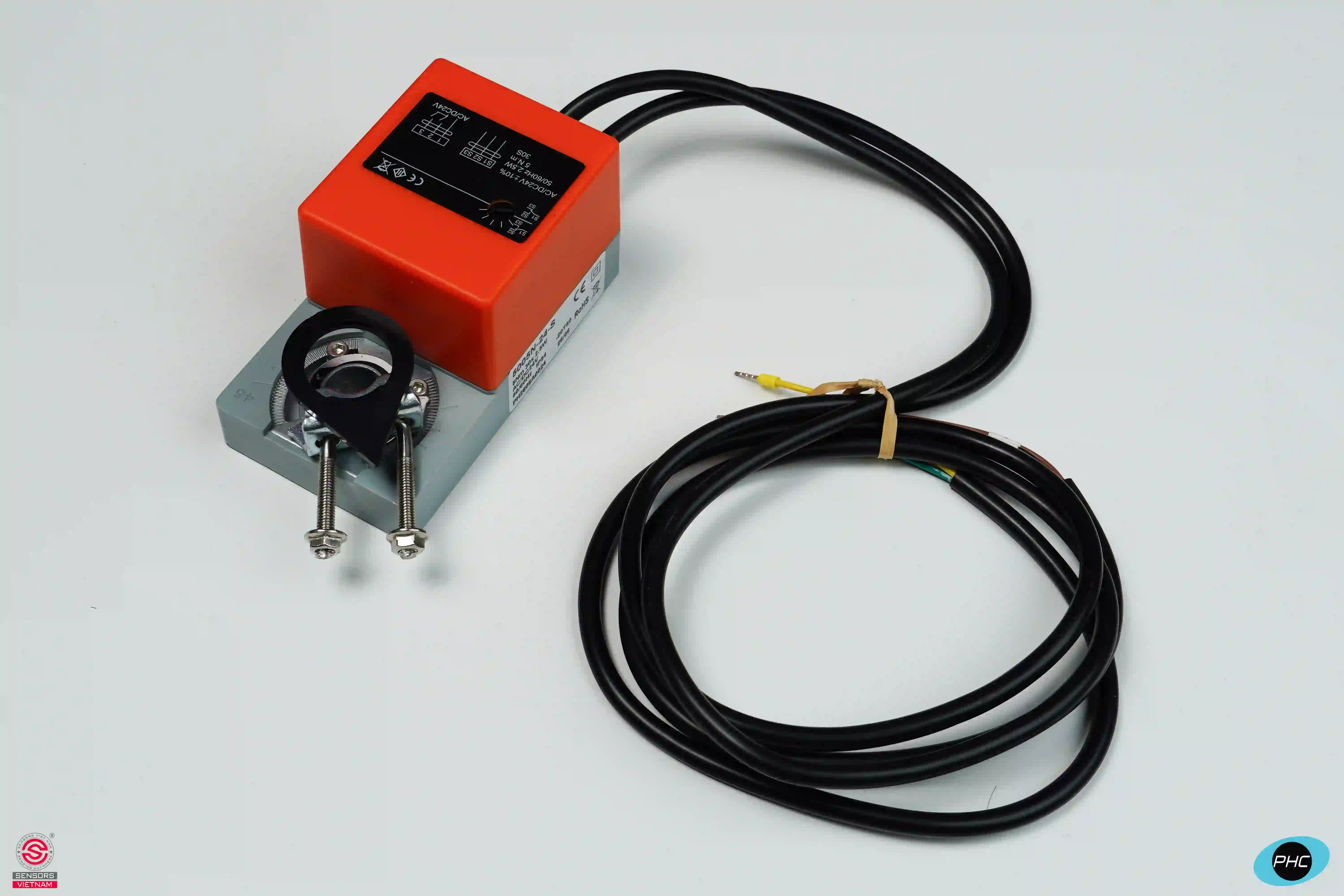

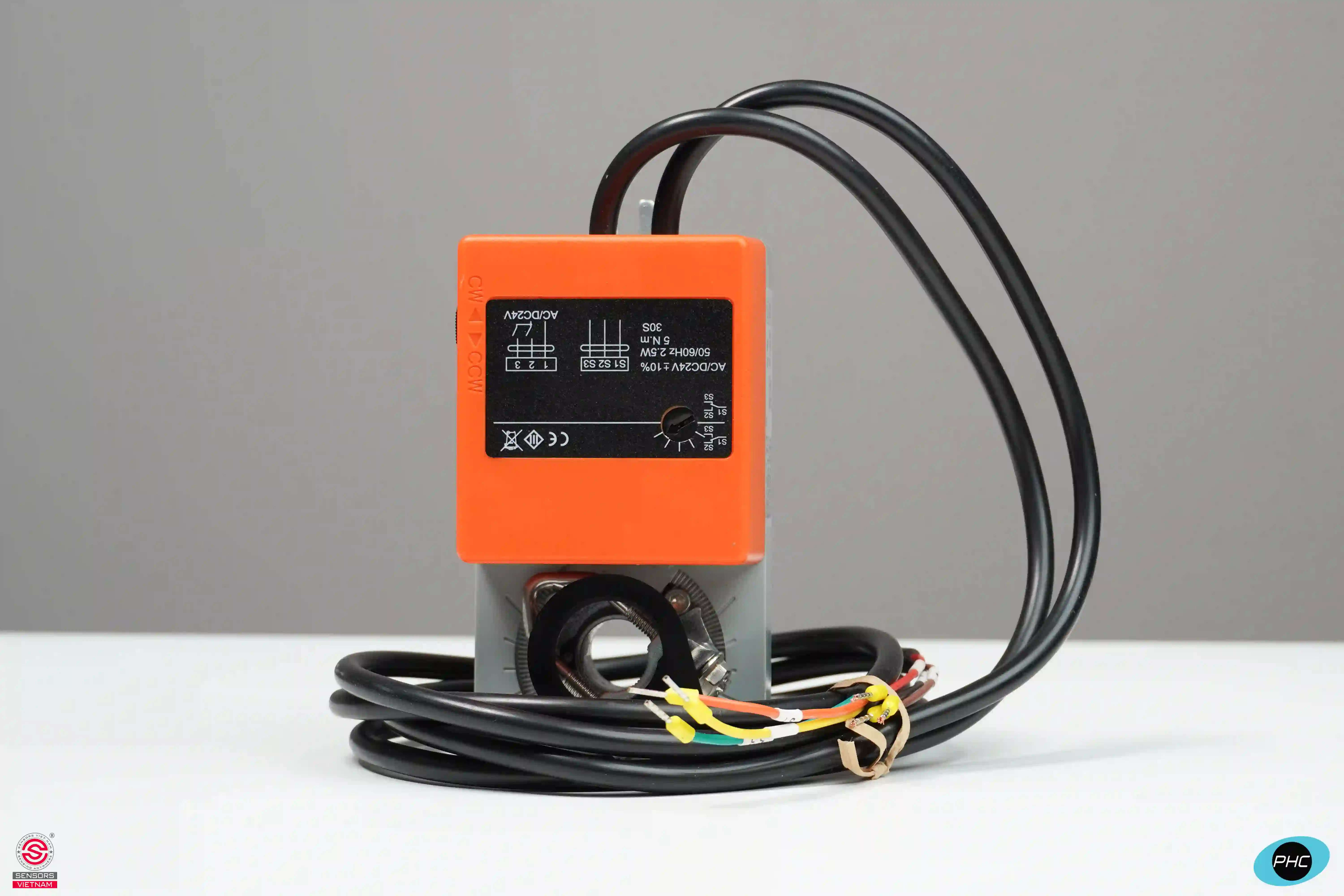

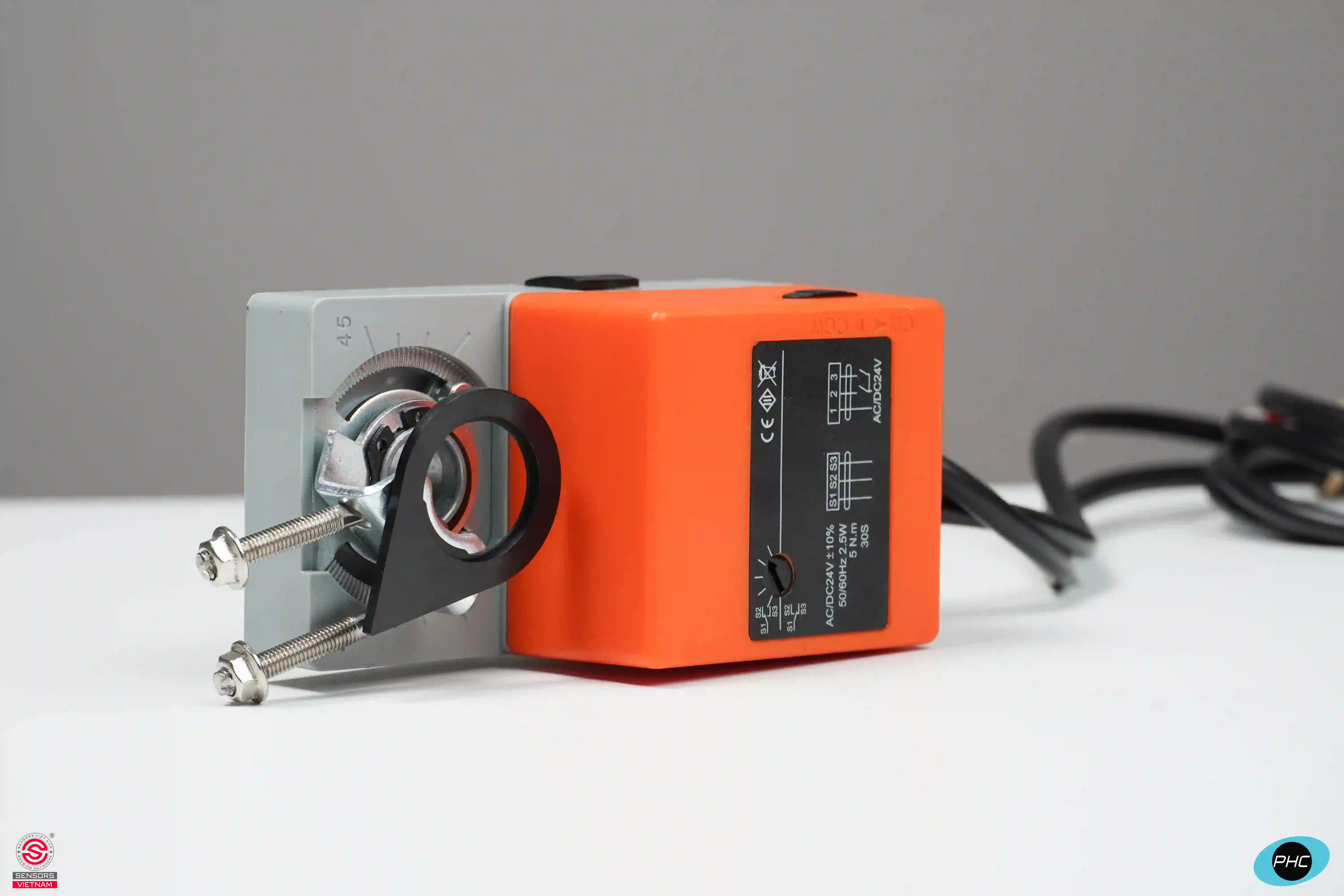

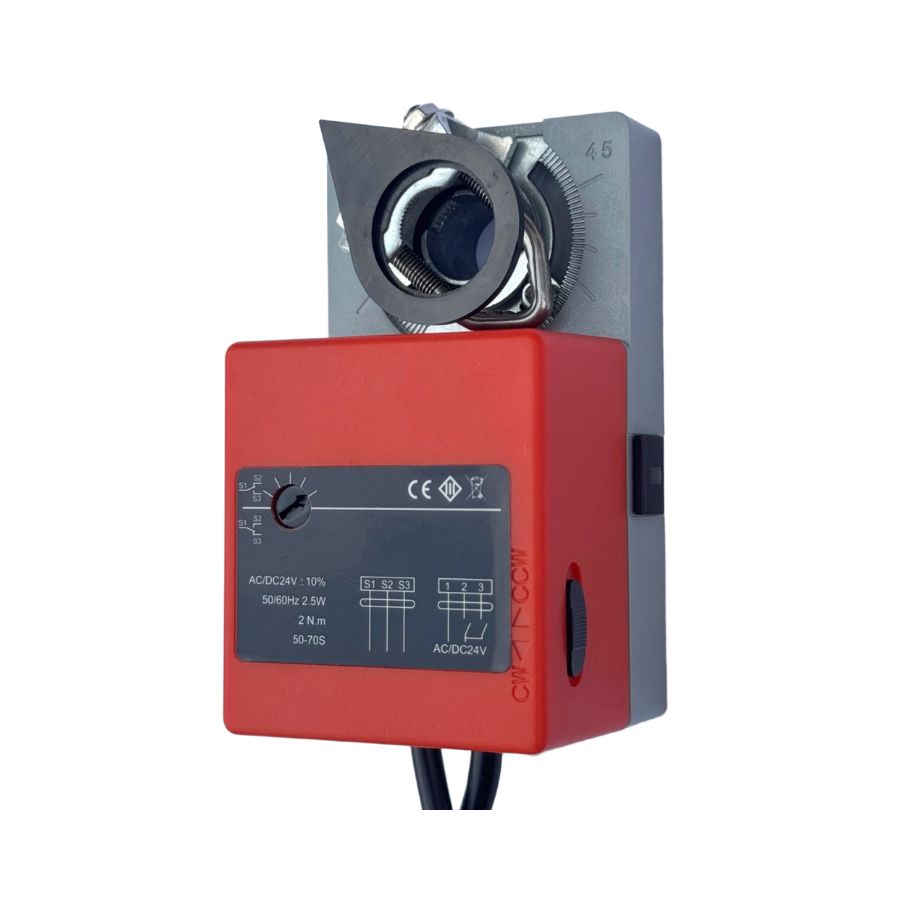

Động cơ van gió 5NM 5005N-24-S có mô-men xoắn 5Nm, thuộc nhóm thiết bị điều khiển van gió dùng trong HVAC, phù hợp cho các van gió kích thước trung bình và các ứng dụng cần đóng/mở chính xác, ổn định.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-24-S
Cấu Tạo Cơ Bản
Động cơ van gió PHC 5005N-24-S được thiết kế gọn nhẹ, bền bỉ với các thành phần chính sau đây:
- Thân động cơ
- Motor điện AC/DC 24V
- Bo mạch điều khiển On/Off tích hợp
- Cảm biến vị trí
- Thanh chống xoay (anti-rotation bracket)
- Bộ điều chỉnh góc quay
- Chống quá tải
- Bộ truyền động
- Trục đầu ra
- Công tắc phụ (Auxiliary switch) phản hồi tín hiệu vị trí
- Nút điều chỉnh thủ công khi mất điện.
Nguyên Lý Vận Hành
Động cơ van gió 5005N-24-S hoạt động dựa trên tín hiệu điều khiển ON/OFF từ hệ thống trung tâm (PLC, BMS, thermostat) - các bước cơ bản bao gồm:
BƯỚC 1 - Nhận tín hiệu: Động cơ nhận tín hiệu 2 điểm/3 điểm (ON/OFF) từ bộ điều khiển
BƯỚC 2 - Motor quay: Motor bên trong quay trục truyền động, kéo cánh van gió xoay
BƯỚC 3 - Điều chỉnh góc mở: Van gió xoay từ 0° - 90° để điều tiết lưu lượng gió
BƯỚC 4 - Dừng và giữ vị trí: Khi đạt góc mở yêu cầu, motor dừng và giữ vị trí, tiêu thụ công suất thấp
BƯỚC 5 - Auxiliary Switch phản hồi về BMS: Khi van đạt trạng thái mở (90°) hoặc đóng (0°) theo ngưỡng cài đặt trước:
- Tiếp điểm NO đóng lại → gửi tín hiệu "Van đã mở" về BMS.
- Tiếp điểm NC thay đổi → gửi tín hiệu "Van đã đóng" về BMS.
BƯỚC 6 - Override thủ công: Khi mất điện, có thể dùng tay gạt để điều chỉnh van.
Với thời gian chạy <30 giây, động cơ đáp ứng nhanh, giúp hệ thống HVAC điều chỉnh lưu lượng gió kịp thời.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-24-S
Động cơ van gió 5NM 5005N-24-S được sử dụng rộng rãi trong nhiều lĩnh vực:
- AHU cỡ trung - lớn có BMS
- FCU cỡ trung có BMS
- Nhà xưởng công nghiệp có BMS
- Tầng hầm, bãi xe có BMS
- Hệ thống thông gió cục bộ có BMS
- Tòa nhà thương mại có BMS
- Phòng sạch - Phòng lab có BMS
- Trung tâm dữ liệu có BMS.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-24-S
Động cơ van gió 5NM 5005N-24-S được tin dùng rộng rãi bởi những ưu thế vượt trội:
- Auxiliary Switch 1 SPDT feedback BMS: BMS biết van đang mở/đóng thực tế - không phán đoán.
- Lắp đặt tiện lợi: Cố định trên trục ga bằng thiết bị giữ đa năng.
- Mô-men 5Nm mạnh hơn: Đủ lực điều khiển van gió ≤1.0m², lực cản cao, van lớn hơn.
- Độ tin cậy cao: Bản thân bộ truyền động có khả năng bảo vệ quá tải.
- Thời gian chạy <30 giây: Phản hồi nhanh khi nhiệt độ/độ ẩm thay đổi, điều hòa nhanh hơn.
- Điều khiển 2/3 point linh hoạt: Phù hợp cả hệ ON/OFF và 3 point, dễ tích hợp.
- Trục universal đa dạng: Hỗ trợ trục tròn φ6-15mm, vuông 5-10.5mm, tương thích nhiều loại van.
- Chống quá tải tự động: Không cần limit switch, bảo vệ motor.
- Motor bền bỉ: Tuổi thọ cao, vận hành êm, tiếng ồn thấp.
- Tuân thủ CE, RoHS: Đủ điều kiện cho dự án xuất khẩu, công trình yêu cầu chứng chỉ quốc tế.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 5NM 5005N-24-S
- Model: 5005N-24-S
- Mô-men xoắn: 5Nm
- Điện áp: AC/DC 24V (50/60Hz)
- Chế độ điều khiển: ON/OFF (2 điểm/3 điểm)
- Góc quay: 0° - 90° (tối đa 93°)
- Thời gian chạy: <30 giây
- Override thủ công: Có
- Tiếp điểm phụ feedback vị trí: Có
- Chống quá tải: Có - tự động dừng
- Diện tích van tối đa: ≤1.0 m² (tối đa 500×500mm hoặc Ø500mm tròn)
- Kích thước trục hỗ trợ: Tròn 6 - 15mm; Vuông 5 - 10.5mm
- Bộ điều chỉnh góc quay: Có - điều chỉnh tùy ý
- Chiều quay: Đảo chiều bằng cách lắp ngược actuator
- Nhiệt độ hoạt động: -20°C ~ +50°C
- Độ ẩm: 5 - 95% RH (không ngưng tụ)
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió 5Nm 5005N-24-S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
