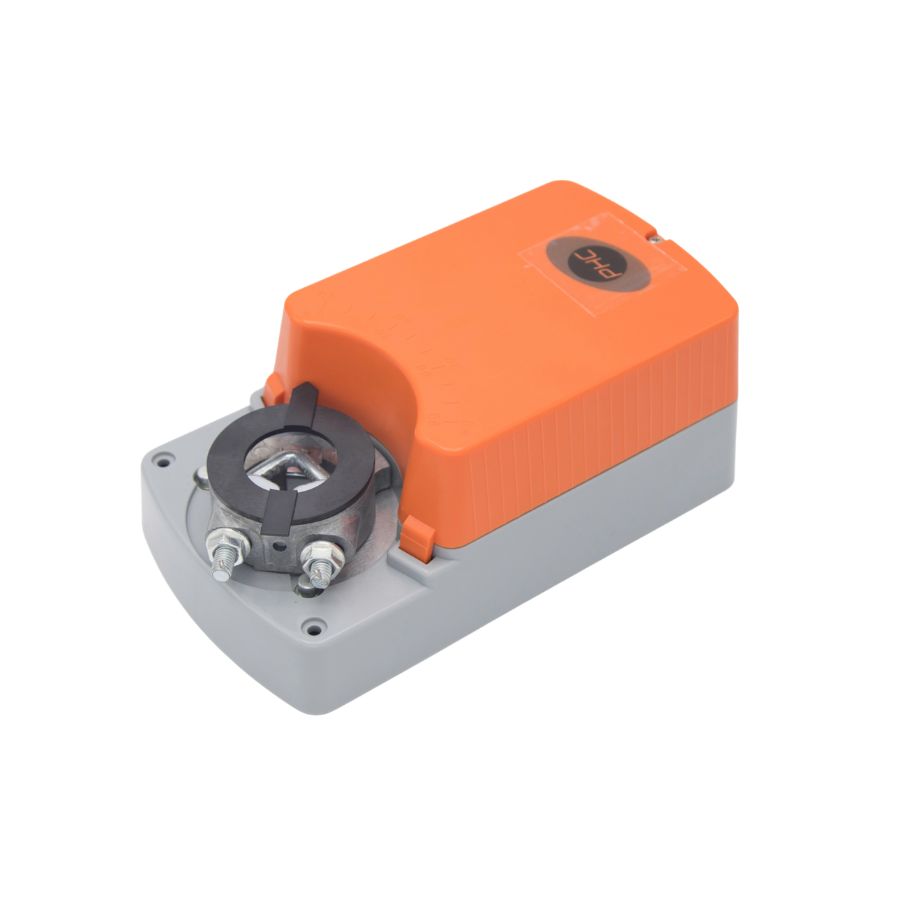

Động cơ van gió PHC 32NM 5032N-230-S là thiết bị truyền động điện được sản xuất bởi PHC - Trung Quốc. Thiết bị này chuyên dùng cho các hệ thống HVAC yêu cầu điều khiển đóng hoàn toàn/mở hoàn toàn hoặc 3-point (điều khiển 3 vị trí) và được trang bị tiếp điểm phụ để feedback vị trí theo thời gian thực.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ PHC 32NM 5032N-230-S
Cấu Tạo Cơ Bản
Động cơ van gió PHC 32NM 5032N-230-S được cấu thành từ các phần chính sau đây:
- Vỏ ngoài kim loại nguyên khối.
- Hệ thống truyền động.
- Trục kẹp vạn năng (Universal Adapter).
- Bộ phận chỉnh hướng và giới hạn góc quay.
- Nút xả ly hợp (Manual Override).
- Dây cáp đấu nối.
Nguyên Lý Vận Hành
Cơ chế hoạt động của động cơ van gió 5032N-230-S diễn ra như sau:
B1 -Nhận lệnh điều khiển: Khi hệ thống BMS/cảm biến chênh áp kích hoạt tín hiệu đóng/mở van, nguồn điện 230V được cấp vào chân điều khiển tương ứng của động cơ.
B2 -Truyền động cơ học: Motor điện bên trong quay, truyền lực qua hệ thống bánh răng giảm tốc để tạo ra lực kéo 32NM, từ từ xoay trục kẹp vạn năng để mở hoặc đóng cánh van gió với tốc độ hành trình được kiểm soát ổn định.
B3 - Tự động ngắt và Phản hồi trạng thái: Khi động cơ quay đến góc giới hạn, mạch điện tử bên trong sẽ tự động ngắt dòng để bảo vệ motor không bị quá tải nhiệt. Đồng thời, cam cơ khí bên trong sẽ tác động làm đảo trạng thái của tiếp điểm phụ (Auxiliary Switch), đóng mạch tín hiệu truyền về đèn báo tủ điện hoặc hệ thống điều khiển trung tâm để xác nhận: "Van gió đã mở thành công".
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ PHC 32NM 5032N-230-S
Động cơ van gió 32NM 5032N-230-S được sử dụng phổ biến trong các tình huống sau đây:
- Hệ thống điều hòa trung tâm (AHU / PAU) công suất cực lớn cho siêu dự án
- Hệ thống hút khói sự cố tầng hầm và tăng áp cầu thang (Hệ thống PCCC)
- Hệ thống thông gió nhà xưởng, hầm mỏ và bãi đỗ xe ngầm diện tích dự án lớn - cực lớn
- Điều khiển các trục van chặn chính trong hệ thống BMS
- Ứng dụng yêu cầu giám sát an toàn tuyệt đối qua tiếp điểm phụ tích hợp.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 32NM 5032N-230-S
Động cơ van gió 32NM 5032N-230-S được tin dùng nhờ những ưu điểm sau đây:
- Tích hợp tiếp điểm phụ - giúp tiết kiệm chi phí vật tư.
- Momen xoắn 32Nm siêu khủng, chuyên trị các hệ thống van tổng/van kích thước lớn nhất
- Vận hành siêu êm ái, không gây ô nhiễm tiếng ồn.
- Nguồn điện AC 230V phổ biến, chịu tải cao.
- Điều khiển 3-point linh hoạt và kinh tế.
- Độ tin cậy cao nhờ tính năng tự động ngắt khi quá tải.
- Thiết kế bền bỉ chuẩn công nghiệp nặng và chống om nhiệt.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 32NM 5032N-230-S
- Model: 5032N-230-S
- Mô-men xoắn: 32NM
- Điện áp hoạt động: AC 230V
- Loại điều khiển: On/Off hoặc 3-point
- Auxiliary Switch: 1 SPDT (có thể điều chỉnh ngưỡng)
- Góc quay: 0-90°
- Thời gian chạy (90°): khoảng 140 - 180 giây
- Bộ điều chỉnh góc quay: Có
- Chống quá tải: Có - tự động dừng
- Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
- Nhiệt độ hoạt động: -20°C đến +50°C
- Độ ẩm: 5-95% RH (không ngưng tụ)
- Chứng chỉ: CE, RoHS
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió 32NM 5032N-230-S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
