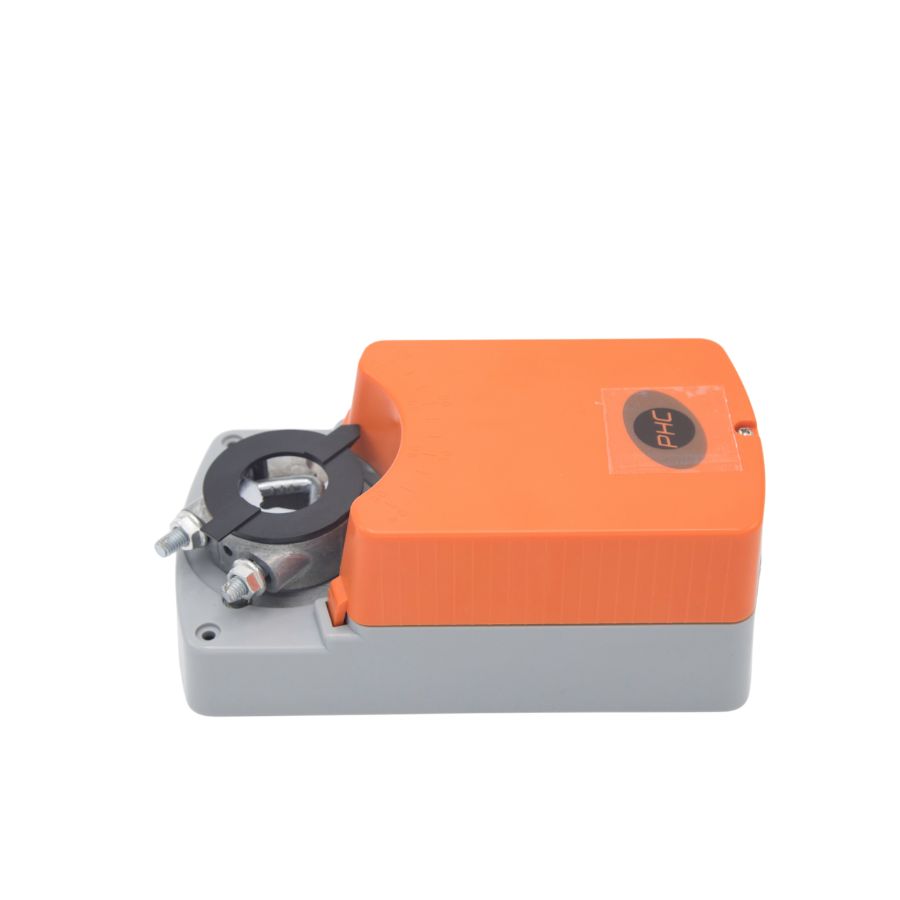

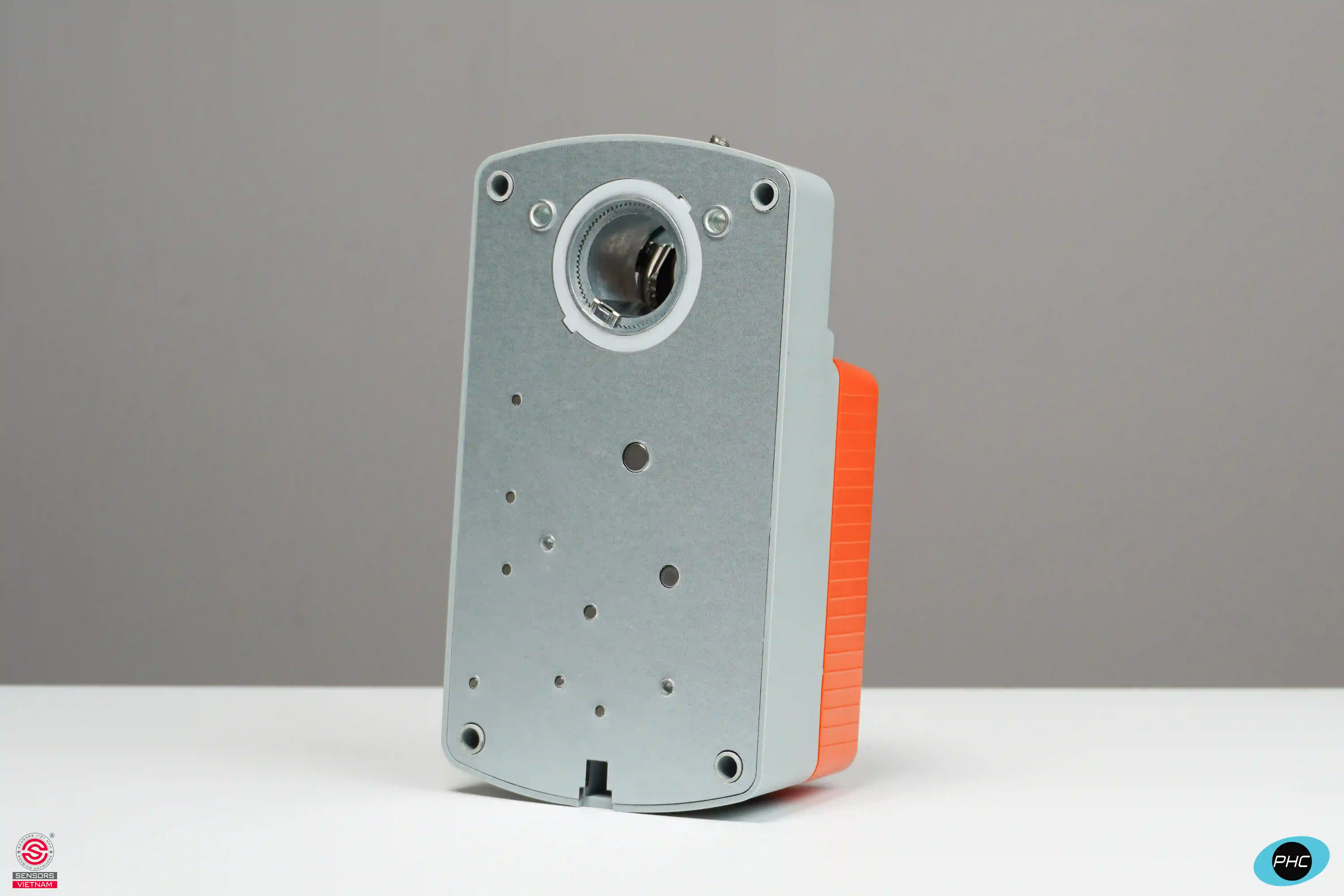

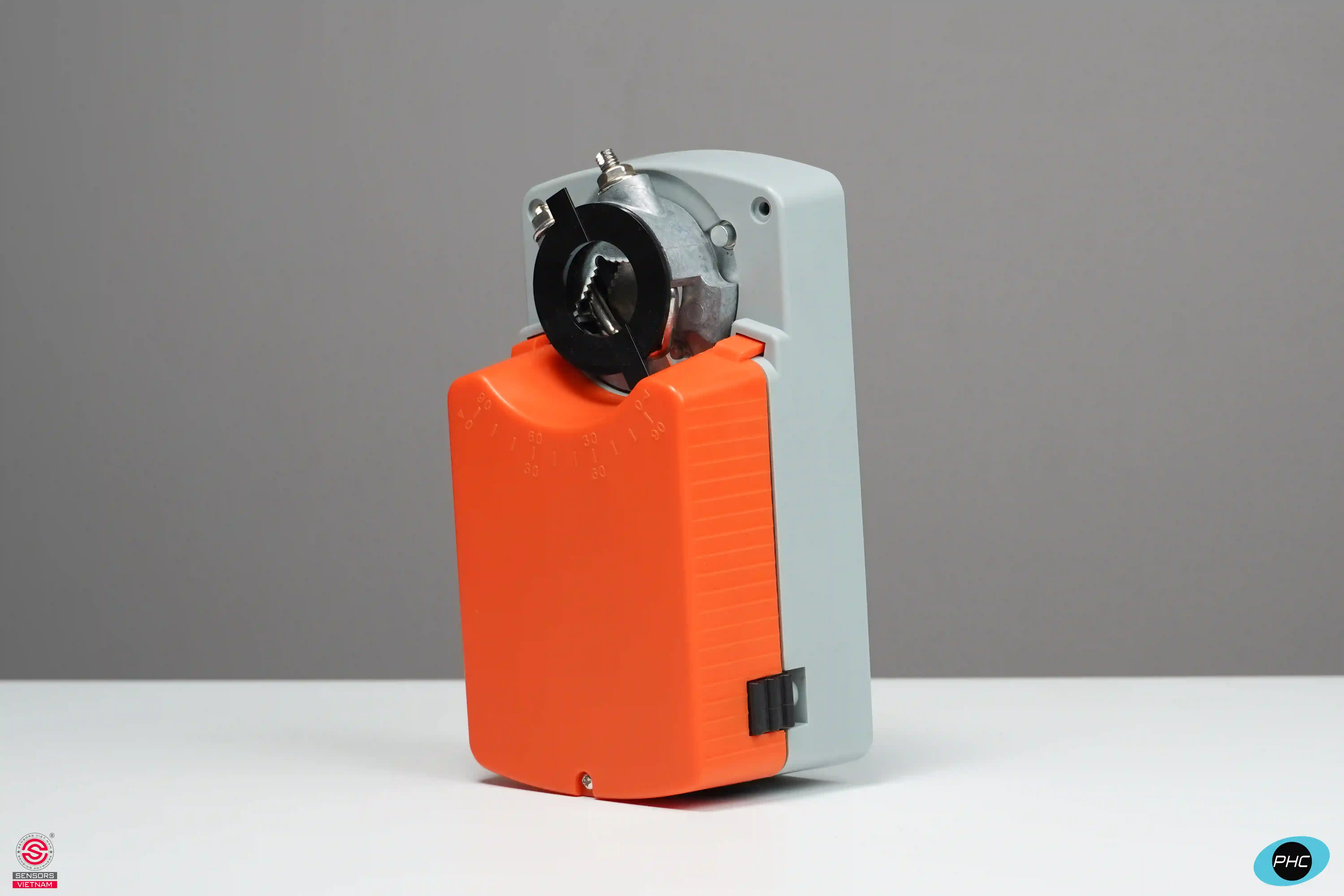

Động cơ van gió PHC 16NM 5016N-230-S là thiết bị truyền động điện được sản xuất bởi PHC - Trung Quốc. Thiết bị này chuyên dùng cho các hệ thống HVAC yêu cầu điều khiển đóng hoàn toàn/mở hoàn toàn hoặc 3-point (điều khiển 3 vị trí) và được trang bị tiếp điểm phụ để feedback vị trí theo thời gian thực.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ PHC 16NM 5016N-230-S

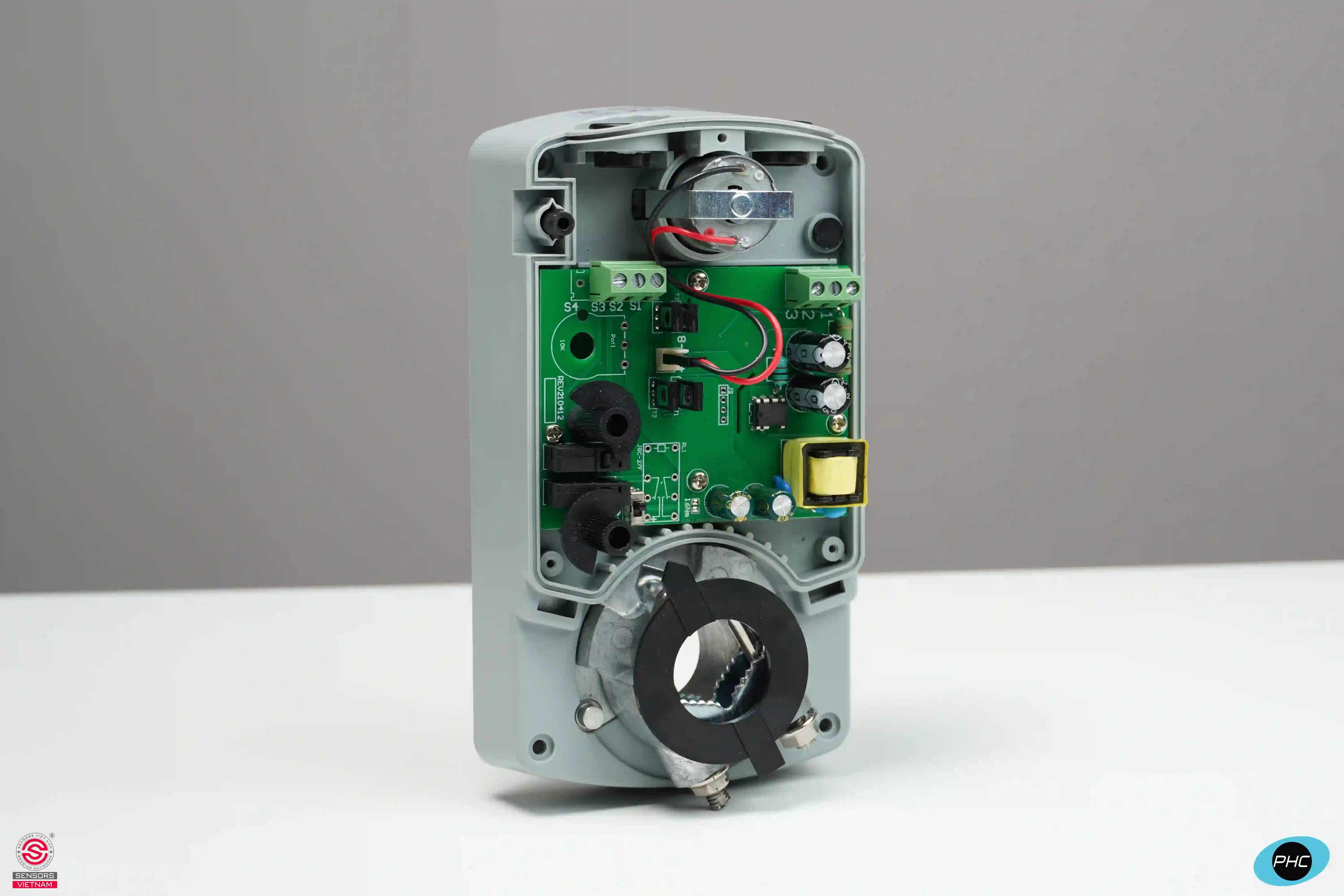

Cấu Tạo Cơ Bản
Động cơ van gió PHC 16NM 5016N-230-S được cấu thành từ các phần chính sau đây:
- Vỏ ngoài kim loại nguyên khối.
- Hệ thống truyền động.
- Trục kẹp vạn năng (Universal Adapter).
- Bộ phận chỉnh hướng và giới hạn góc quay.
- Nút xả ly hợp (Manual Override).
- Dây cáp đấu nối.
Nguyên Lý Vận Hành
Cơ chế hoạt động của động cơ van gió 5016N-230-S diễn ra như sau:
B1 -Nhận lệnh điều khiển: Khi hệ thống BMS/cảm biến chênh áp kích hoạt tín hiệu đóng/mở van, nguồn điện 230V được cấp vào chân điều khiển tương ứng của động cơ.
B2 -Truyền động cơ học: Motor điện bên trong quay, truyền lực qua hệ thống bánh răng giảm tốc để tạo ra lực kéo 16NM, từ từ xoay trục kẹp vạn năng để mở hoặc đóng cánh van gió với tốc độ hành trình được kiểm soát ổn định.
B3 - Tự động ngắt và Phản hồi trạng thái: Khi động cơ quay đến góc giới hạn, mạch điện tử bên trong sẽ tự động ngắt dòng để bảo vệ motor không bị quá tải nhiệt. Đồng thời, cam cơ khí bên trong sẽ tác động làm đảo trạng thái của tiếp điểm phụ (Auxiliary Switch), đóng mạch tín hiệu truyền về đèn báo tủ điện hoặc hệ thống điều khiển trung tâm để xác nhận: "Van gió đã mở thành công".
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ PHC 16NM 5016N-230-S
Động cơ van gió 16NM 5016N-230-S được sử dụng phổ biến trong các tình huống sau đây:
- Hệ thống điều hòa trung tâm AHU và PAU công suất lớn
- Hệ thống thông gió sự cố và phòng cháy chữa cháy (PCCC)
- Hệ thống kiểm soát chênh áp và lưu lượng cho tòa nhà (BMS)
- Hệ thống thông gió xả thải tầng hầm và bãi đỗ xe thông minh
- Ứng dụng kiểm soát trạng thái nghiêm ngặt qua tiếp điểm phụ.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 16NM 5016N-230-S
Động cơ van gió 16NM 5016N-230-S được tin dùng nhờ những ưu điểm sau đây:
- Tích hợp tiếp điểm phụ - giúp tiết kiệm chi phí vật tư.
- Lực kéo 16NM tối ưu cho van kích thước lớn.
- Vận hành siêu êm ái, không gây ô nhiễm tiếng ồn.
- Nguồn điện 230V phổ biến, chịu tải cao.
- Độ tin cậy cao nhờ tính năng tự động ngắt khi quá tải.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ PHC 16NM 5016N-230-S
- Model: 5016N-230-S
- Mô-men xoắn: 16NM
- Điện áp hoạt động: AC 230V
- Loại điều khiển: On/Off hoặc 3-point
- Auxiliary Switch: 1 SPDT (có thể điều chỉnh ngưỡng)
- Góc quay: 0-90°
- Thời gian chạy (90°): khoảng 80 - 110 giây
- Bộ điều chỉnh góc quay: Có
- Chống quá tải: Có - tự động dừng
- Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
- Nhiệt độ hoạt động: -20°C đến +50°C
- Độ ẩm: 5-95% RH (không ngưng tụ)
- Chứng chỉ: CE, RoHS
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió 16NM 5016N-230-S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
