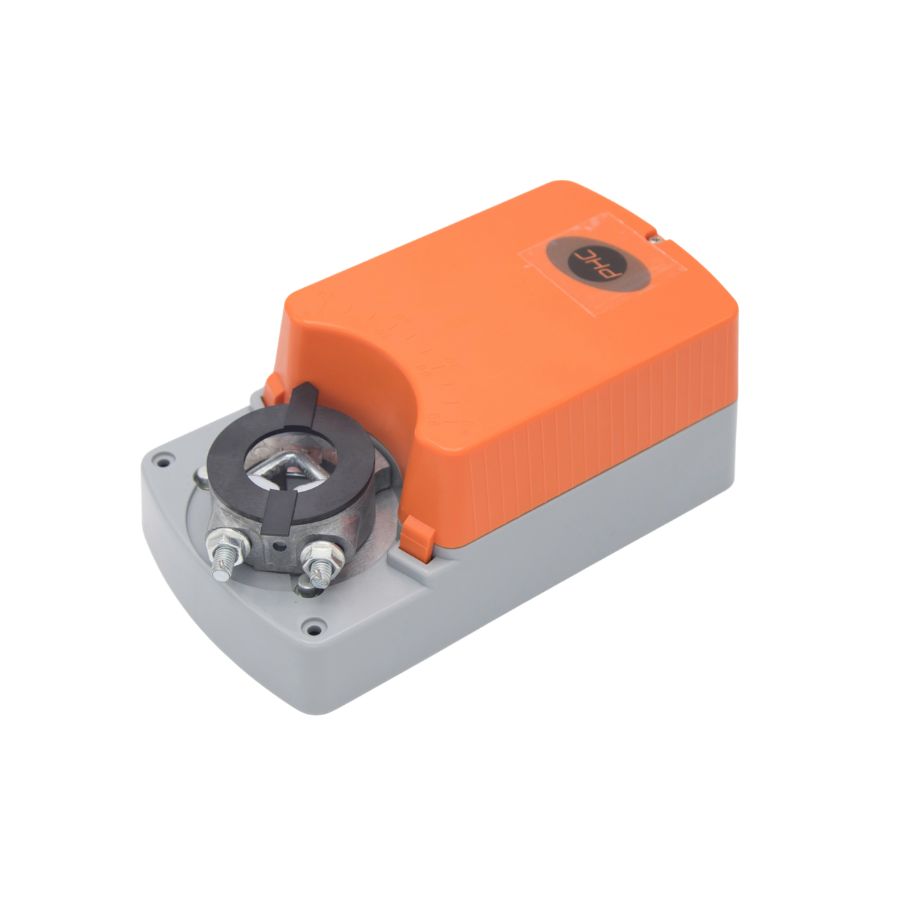

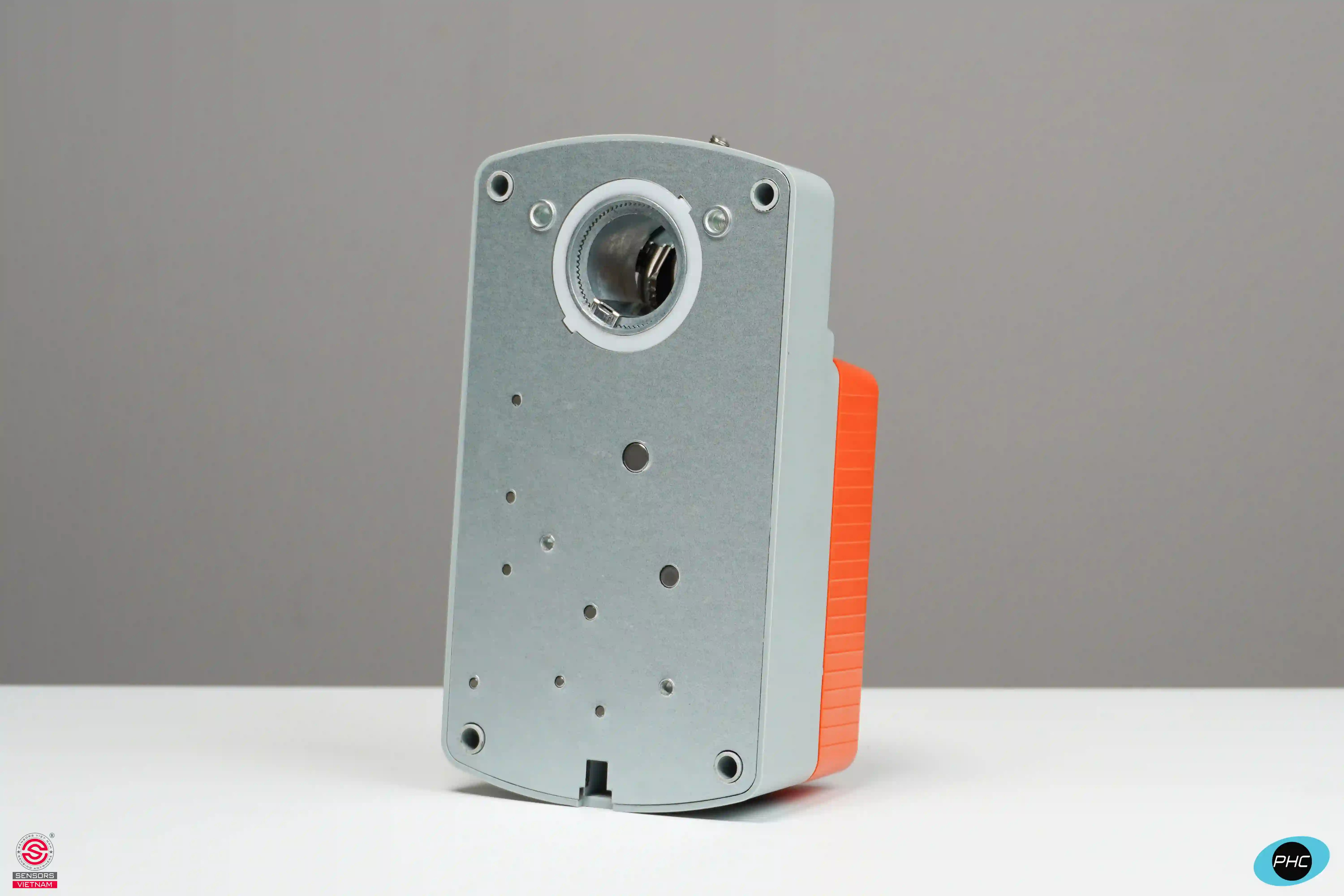

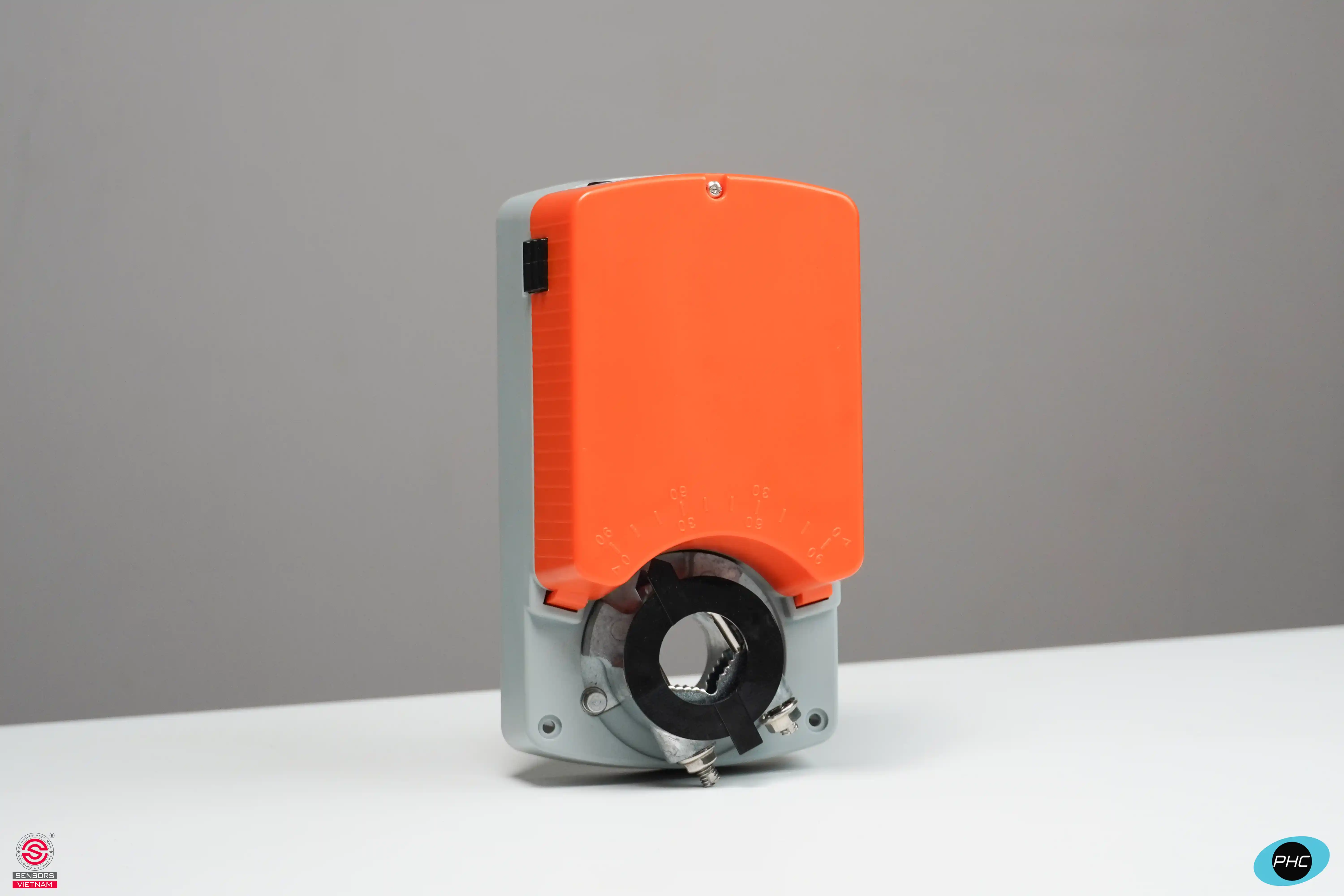

Động cơ van gió tuyến tính PHC 32NM 5032M-230-S là thiết bị truyền động điện được sản xuất bởi PHC - Trung Quốc. Thiết bị này chuyên dùng cho các hệ thống HVAC yêu cầu điều khiển tuyến tính (Modulating) - điều chỉnh góc mở van gió chính xác theo tín hiệu analog. Đặc biệt, model này còn được tích hợp tiếp điểm phụ để feedback vị trí về bộ điều khiển theo thời gian thực.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH PHC 32NM 5032M-230-S
Cấu Tạo Cơ Bản
Động cơ van gió tuyến tính 32NM 5032M-230-S được cấu thành từ các phần chính sau đây:
- Vỏ ngoài kim loại nguyên khối.
- Motor điện AC 230V.

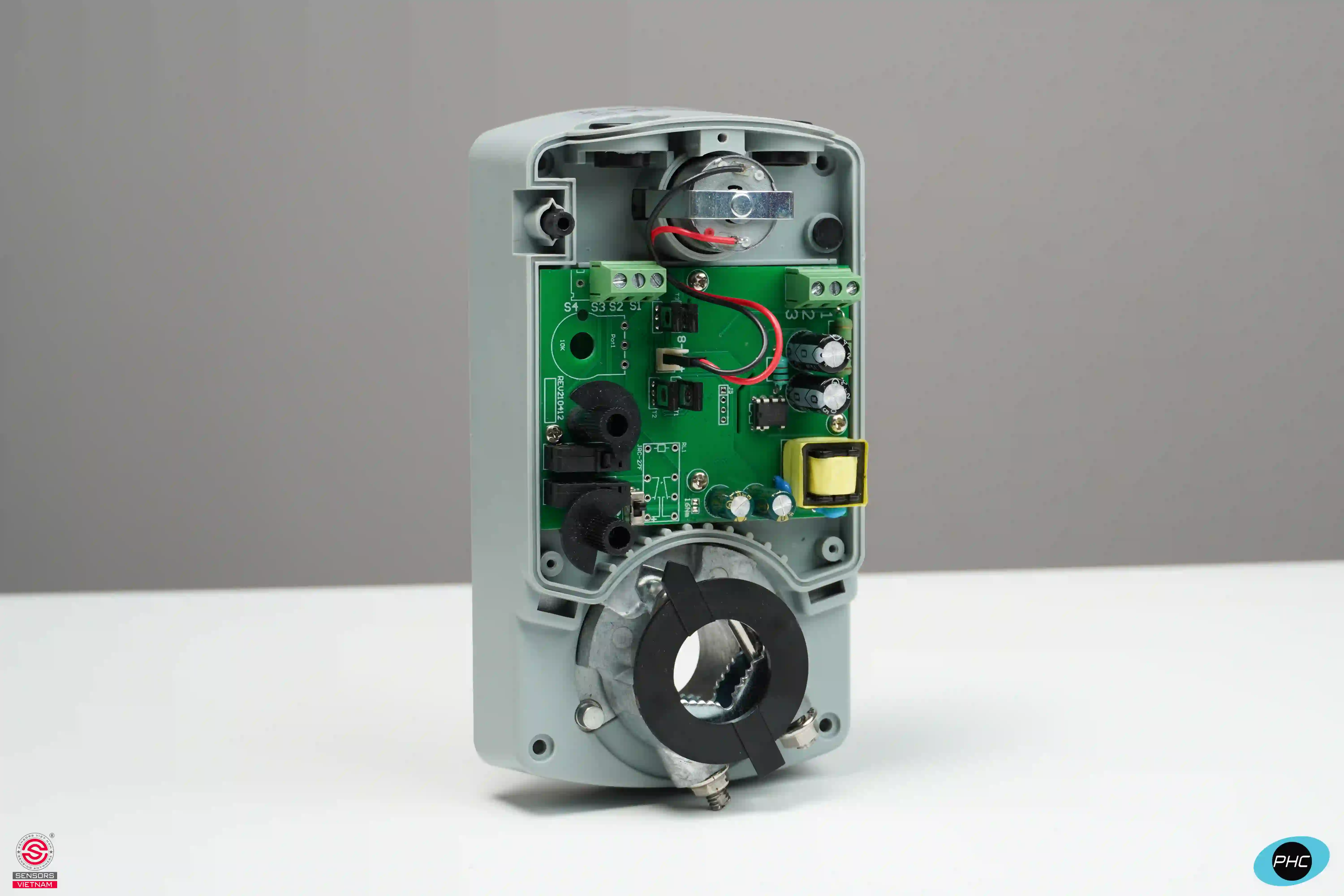

- Bo mạch điều khiển tích hợp.
- Cảm biến vị trí (Potentiometer/Encoder).
- Tiếp điểm phụ feedback vị trí thực tế.
- Hệ thống bánh răng giảm tốc.
- Trục kết nối universal.
- Thanh chống xoay.
- Chống quá tải.
Nguyên Lý Vận Hành
Cơ chế hoạt động của động cơ van gió tuyến tính 5032M-230-S diễn ra như sau:
B1 - Nhận tín hiệu analog từ BMS/PLC/Cảm biến
B2 - Bo mạch nhận tín hiệu analog → chuyển đổi thành góc mở van tương ứng - ví dụ:
- 0V (hoặc 4mA) → Van đóng hoàn toàn (0°)
- 5V (hoặc 12mA) → Van mở 50% (45°)
- 10V (hoặc 20mA) → Van mở hoàn toàn (90°).
B3 - Motor quay theo lệnh bo mạch → Trục actuator xoay cánh van gió từ 0° đến góc mở yêu cầu trong 140 - 180 giây.
B4 - Khi đạt góc mở yêu cầu, motor dừng và giữ nguyên vị trí → van duy trì lưu lượng gió ổn định theo nhu cầu. Đồng thời, tiếp điểm phụ sẽ feedback vị trí thực của van về hệ thống BMS.
Với tính năng điều khiển Modulating, góc mở van tỷ lệ thuận với tín hiệu (ví dụ 0V = 0°, 10V = 90°) → kiểm soát chính xác lưu lượng gió theo nhiệt độ, độ ẩm, áp suất → tiết kiệm năng lượng, thoải mái hơn.
ỨNG DỤNG CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH PHC 32NM 5032M-230-S
Động cơ van gió tuyến tính 32NM 5032M-230-S được sử dụng phổ biến trong các tình huống sau đây:
- Hệ thống điều hòa trung tâm (AHU / PAU) công suất cực lớn cho siêu dự án
- Hệ thống hút khói sự cố tầng hầm và tăng áp cầu thang (Hệ thống PCCC)
- Hệ thống thông gió nhà xưởng, hầm mỏ và bãi đỗ xe ngầm diện tích dự án lớn - cực lớn
- Điều khiển các trục van chặn chính trong hệ thống BMS
- Ứng dụng yêu cầu giám sát an toàn tuyệt đối qua tiếp điểm phụ tích hợp.
ƯU ĐIỂM NỔI BẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH PHC 32NM 5032M-230-S
Động cơ van gió tuyến tính 32NM 5032M-230-S được tin dùng nhờ những ưu điểm sau đây:
- Tích hợp tiếp điểm phụ - giúp tiết kiệm chi phí vật tư.
- Momen xoắn 32Nm siêu khủng, chuyên trị các hệ thống van tổng/van kích thước lớn nhất
- Vận hành siêu êm ái, không gây ô nhiễm tiếng ồn.
- Nguồn điện AC 230V phổ biến, chịu tải cao.
- Độ tin cậy cao nhờ tính năng tự động ngắt khi quá tải.
- Thiết kế bền bỉ chuẩn công nghiệp nặng và chống om nhiệt.
THÔNG SỐ KỸ THUẬT CỦA ĐỘNG CƠ VAN GIÓ TUYẾN TÍNH PHC 32NM 5032M-230-S
- Model: 5032M-230-S
- Mô-men xoắn: 32NM
- Điện áp hoạt động: AC 230V
- Loại điều khiển: Modulating (tuyến tính)
- Tín hiệu điều khiển: 0(2)...10 VDC hoặc 0(4)...20 mA
- Tiếp điểm phụ feedback vị trí: Có
- Góc quay: 0-90°
- Thời gian chạy (90°): 140 - 180 giây
- Bộ điều chỉnh góc quay: Có
- Chiều quay: Đảo chiều bằng cách lắp ngược actuator
- Chống quá tải: Có - tự động dừng
- Bảo vệ môi trường: IP54 (chống bụi, chống nước bắn)
- Nhiệt độ hoạt động: -20°C ~ +50°C
- Độ ẩm: 5-95% RH (không ngưng tụ)
- Chứng chỉ: CE, RoHS
- Xuất xứ: PHC - CHINA
- Chứng chỉ: CE, CO/CQ đầy đủ
- Bảo hành: 2 năm.
Sensors Việt Nam cung cấp động cơ van gió tuyến tính PHC 32NM 5032M-230-S chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
