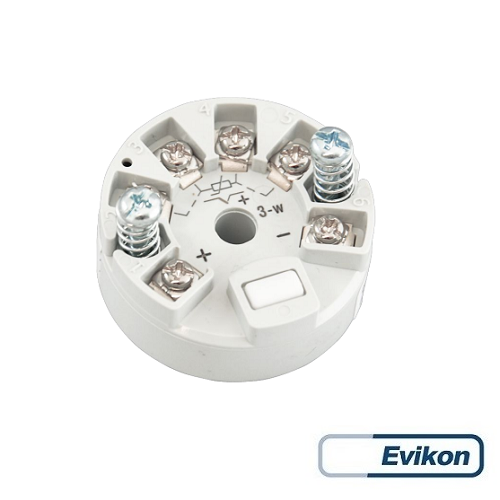

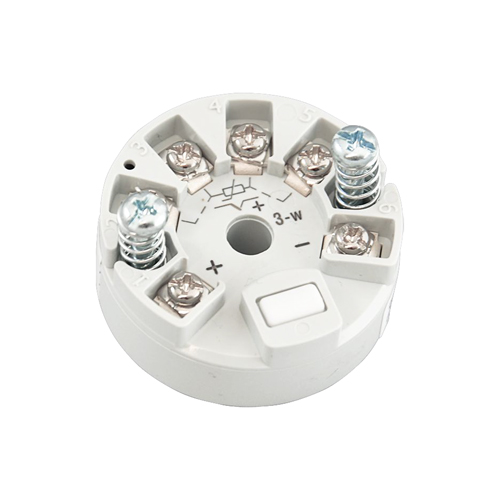

Bộ chuyển đổi tín hiệu nhiệt độ E2163 thuộc dòng E2163 của Evikon, là đầu chuyển đổi (Temperature Transmitter) đa năng, hỗ trợ hầu hết các loại cảm biến nhiệt độ phổ biến hiện nay. Thiết bị nhận tín hiệu từ cảm biến (điện trở Pt hoặc suất điện động thermocouple) và chuyển đổi thành tín hiệu dòng điện 4-20 mA tuyến tính, dễ dàng truyền xa và kết nối với hệ thống tự động hóa.
E2163 hỗ trợ cấu hình linh hoạt cho Pt100, Pt500, Pt1000, Ni100, Ni1000, thermocouple Type K, J, T, E, N, S, R, B và các dải đo tùy chỉnh. Đây là giải pháp tiết kiệm, đáng tin cậy khi cần đưa tín hiệu nhiệt độ từ cảm biến vào PLC hoặc bộ điều khiển mà không cần dùng nhiều loại transmitter riêng lẻ.
CẤU TÁO BỘ CHUYỂN ĐỔI TÍN HIỆU NHIỆT ĐỘ 4-20 MA EVIKON E2163
Sản phẩm được thiết kế nhỏ gọn, dễ lắp đặt trên thanh ray DIN:
- Vỏ thiết bị: Nhựa ABS cao cấp, kích thước nhỏ (22,5 mm rộng), lắp ray DIN 35 mm.
- Đầu vào: Hỗ trợ Pt100/500/1000, Ni100/1000, Thermocouple (K, J, T, E, N, S, R, B) và dải đo tùy chỉnh.
- Đầu ra: 4-20 mA (2 dây), tải tối đa 600 Ω.
- Nguồn cấp: 12…36 VDC (loop-powered).
- Cấu hình: Qua phần mềm PC (cáp USB) hoặc DIP switch.
- Độ bảo vệ: IP20 (dành cho lắp đặt trong tủ điện).
- Kết nối: Terminal block vít, dễ dàng đấu dây.
NGUYÊN LÝ HOẠT ĐỘNG BỘ CHUYỂN ĐỔI TÍN HIỆU NHIỆT ĐỘ 4-20 MA EVIKON E2163
Bộ chuyển đổi nhận tín hiệu từ cảm biến nhiệt độ (điện trở hoặc suất điện động), sau đó xử lý, bù trừ nhiệt độ lạnh (cold junction compensation cho thermocouple) và chuyển đổi thành tín hiệu dòng điện 4-20 mA tuyến tính với nhiệt độ.
Thiết bị có chức năng tự chẩn đoán lỗi cảm biến (sensor break detection) và báo lỗi qua dòng điện < 3,8 mA hoặc > 21 mA. Độ chính xác cao (±0,1% FS) và khả năng cách ly galvanic giúp tín hiệu truyền xa mà ít bị nhiễu.
Một số bộ chuyển đổi tín hiệu thường được sử dụng như:
Đầu vào: cảm biến nhiệt độ PT100, PT1000, can nhiệt : K, R, S, B … qua bộ chuyển đổi tín hiệu thành tín hiệu đầu ra chuẩn 4-20mA
Đầu vào là tín hiệu analog 0-10V qua bộ chuyển đổi tín hiệu thành tín hiệu đầu ra 4-20mA hoặc 0-20mA
Đầu vào tín hiệu analog 0-20mA qua thiết bị chuyển đổi tín hiệu thành tín hiệu đầu ra là 4-20mA hoặc 0-10V
Đầu vào: tín hiệu xung qua thiết bị chuyển đổi tín hiệu được chuyển thành tín hiệu đầu ra là 4-20mA, 0 -20mA, 0-10V …
Đầu vào là tín hiệu xung qua thiết bị chuyển đổi tín hiệu được chuyển thành tín hiệu đầu ra là một tín hiệu xung tần số khác
Ngoài ra còn có những bộ chuyển đổi tín hiệu từ chuẩn này sang chuẩn khác như: Bộ chuyển đổi RS232/485/422 sang Ethernet, Bộ chuyển đổi RS232/485/422 ...
BỘ CHUYỂN ĐỔI TÍN HIỆU NHIỆT ĐỘ 4-20MA
Bộ chuyển đổi tín hiệu 4-20mA sang 0-10V hay sang 0-5V được sử dụng phổ biến nhất do các tín hiệu truyền về theo chuẩn 4-20mA.
Trong khi các PLC phần lớn của Siemens lại tích hợp 0-10V ngay trên mail board. Với các ứng dụng sử dụng 1 đến 2 tín hiệu đầu vào thì dùng bộ chuyển đổi sẽ mang tới lợi ích tối ưu hơn so với việc dùng card mở rộng của PLC.
Bộ chuyển đổi tín hiệu EVIKON E2163 là bộ chuyển đổi tín hiệu từ cảm biến nhiệt độ sang tín hiệu dòng điện 4-20mA bao gồm:
- Chuyển đổi tín hiệu nhiệt độ PT100 sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ PT1000 sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ RTD sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ K sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ J sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ S sang 4-20 mA
- Chuyển đổi tín hiệu nhiệt độ R sang 4-20 mA
THÔNG SỐ KỸ THUẬT BỘ CHUYỂN ĐỔI TÍN HIỆU NHIỆT ĐỘ 4-20 MA EVIKON E2163
Tương thích với RTD
Pt100, Pt500, Pt1000, Ni100,
Cu50, Cu100, v.v.
Cặp nhiệt điện:
Các loại B, J, K, L, N, R, S, T, v.v.
Kết nối đầu vào RTD 2, 3 hoặc 4 dây, TC 2 dây
Kết nối đầu ra Vòng lặp dòng điện 2 dây 4-20 mA
Độ phân giải 0,025 %FSO (12 bit)
Độ chính xác ±0,25 %FSO đối với RTD,
±0,5 %FSO cho TC
Điện áp cung cấp 12...36 VDC, 24 VDC danh nghĩa
Vỏ ABS màu trắng,
Ø44×H18 mm, cấp bảo vệ IP30
Gắn vào đầu DIN Form B,
hộp treo tường hoặc trên DIN-rail
Lỗ gắn 2 × Ø5 mm, khoảng cách 33 mm,
cho đầu DIN B
Giao diện lập trình Mini USB
Điều kiện hoạt động -40...+85 °C, 5...95 %RH
Xuất xứ EVIKON/ EU
Bảo hành 12 tháng 1 đổi 1
Chứng chỉ CO/CQ đầy đủ
ỨNG DỤNG CỦA BỘ CHUYỂN ĐỔI TÍN HIỆU NHIỆT ĐỘ 4-20 MA EVIKON E2163
Bộ chuyển đổi được ứng dụng rộng rãi trong:
- Hệ thống HVAC, boiler và chiller
- Nhà máy hóa chất, thực phẩm, dược phẩm
- Tủ điện tự động hóa, PLC và SCADA
- Giám sát nhiệt độ trong lò, bồn chứa, đường ống
- Các ứng dụng cần chuyển đổi tín hiệu từ nhiều loại cảm biến nhiệt độ khác nhau sang 4-20 mA
Vị trí lắp đặt khuyến nghị: Lắp trên ray DIN bên trong tủ điện điều khiển, gần cảm biến để giảm nhiễu.
MUA BỘ CHUYỂN ĐỔI TÍN HIỆU NHIỆT ĐỘ 4-20 MA EVIKON E2163 TẠI SENSORS VIỆT NAM
Để sở hữu Bộ chuyển đổi tín hiệu nhiệt độ 4-20 mA Evikon E2163 chính hãng, quý khách hãy liên hệ ngay với Sensors Việt Nam. Chúng tôi cam kết cung cấp sản phẩm nhập khẩu trực tiếp từ Estonia với đầy đủ chứng nhận chất lượng, datasheet và hướng dẫn cấu hình. Sensors Việt Nam cung cấp bảo hành 12 tháng, hỗ trợ tư vấn kỹ thuật chuyên sâu về cách cấu hình cho Pt100, thermocouple, đấu nối 4-20 mA và tích hợp với PLC/SCADA để hệ thống luôn hoạt động chính xác và tin cậy nhất. Liên hệ Sensors Việt Nam để được báo giá tốt nhất và hỗ trợ kỹ thuật nhanh chóng!
