Trong các hệ thống vận hành công nghiệp và nông nghiệp hiện đại, việc duy trì mức nhiệt độ ổn định không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn để bảo vệ tài sản và chất lượng sản phẩm. Bộ điều khiển nhiệt độ TR-711 từ thương hiệu EMS Kontrol được thiết kế chuyên biệt để đo lường và kiểm soát các thiết bị nhiệt độ trong dải giá trị mong muốn với độ chính xác cực cao.

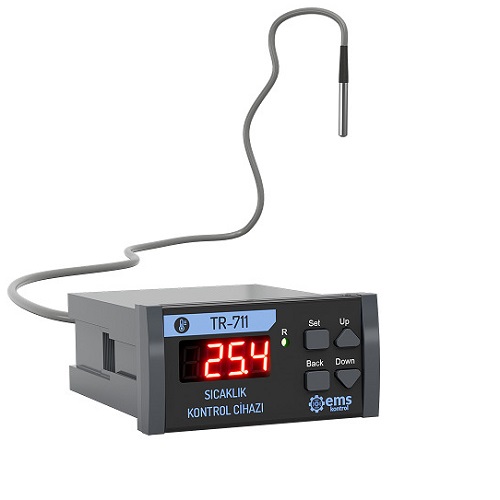

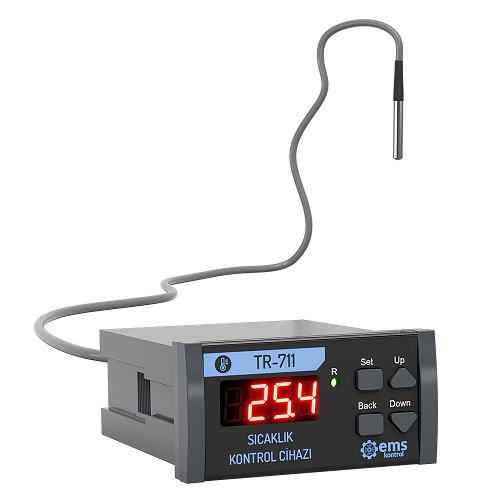

Cấu tạo và thiết kế tinh gọn của bộ điều khiển nhiệt độ TR-711
TR-711 sở hữu thiết kế dạng lắp bảng (Panel Type) vững chắc, tối ưu cho việc lắp đặt vào các tủ điều khiển trung tâm. Các đặc điểm cấu tạo nổi bật bao gồm:
- Màn hình hiển thị: Đèn LED đỏ hiển thị giá trị nhiệt độ thực tế rõ nét, giúp giám sát dễ dàng từ xa.
- Hệ thống phím bấm: Gồm 4 nút chức năng Set, Up, Down, và Back cho phép người dùng cấu hình các thông số vận hành một cách linh hoạt.
- Chỉ báo trạng thái: Đèn LED xanh bên phải màn hình thông báo trạng thái hoạt động của Relay (đang đóng hay mở).
- Kích thước nhỏ gọn: Với thông số 103 x 72 x 36 mm, thiết bị tiết kiệm tối đa không gian lắp đặt trên bảng panel.
Nguyên lý hoạt động thông minh của bộ điều khiển nhiệt độ TR-711
Thiết bị vận hành dựa trên nguồn cấp 220V AC. TR-711 hoạt động bằng cách thu thập dữ liệu nhiệt độ liên tục từ cảm biến đi kèm. Dựa trên giá trị đo được, thiết bị sẽ so sánh với ngưỡng cài đặt (SET) và độ trễ (Hysteresis) để điều khiển Relay (2A) đầu ra.
Người dùng có thể thiết lập hai chế độ tiếp điểm linh hoạt tùy theo mục đích sử dụng:
- NO (Normally Open): Đóng tiếp điểm khi nhiệt độ vượt ngưỡng cài đặt (thường dùng cho hệ thống làm mát).
- NC (Normally Close): Ngắt tiếp điểm khi nhiệt độ vượt ngưỡng cài đặt (thường dùng cho hệ thống sưởi).
Ưu điểm vượt trội của bộ điều khiển nhiệt độ TR-711
- Độ chính xác ấn tượng: Sai số đo lường chỉ từ ± 0,3 °C đến ± 0,5 °C với độ phân giải nhạy bén ± 0,1 °C.
- Tương thích cảm biến đa dạng: Hỗ trợ cả NTC 10K/30K (dải đo -40°C đến +60°C) và PT-100/PT-1000 (dải đo -50°C đến +150°C).
- Tính tùy biến cao: Cho phép điều chỉnh độ nhạy của Relay để phù hợp với từng ứng dụng cụ thể.
- Độ bền và an toàn: Sản phẩm đạt các tiêu chuẩn Châu Âu về tương thích điện từ (EMC) và điện áp thấp (LVD), đảm bảo tuổi thọ vận hành dài lâu.
Ứng dụng thực tế của bộ điều khiển nhiệt độ TR-711
Nhờ khả năng đo lường chính xác, TR-711 được tin dùng trong nhiều lĩnh vực khắt khe:
- Hệ thống điều hòa không khí (HVAC) và tủ điều hòa nhiệt độ.
- Trang trại gia cầm, hệ thống ấp trứng và nông nghiệp tự động hóa.
- Kho lạnh bảo quản thực phẩm, dược phẩm và hóa chất.
- Phòng sạch (Clean rooms) và các phòng thí nghiệm chuyên dụng.
Hướng dẫn lắp đặt và lưu ý quan trọng của bộ điều khiển nhiệt độ TR-711
Để thiết bị hoạt động ổn định và chính xác nhất, kỹ thuật viên cần tuân thủ các bước lắp đặt sau:
- Kết nối dây: Thực hiện đấu nối cáp nguồn và cáp cảm biến theo sơ đồ kỹ thuật. Nên sử dụng cáp bọc kim (shielded cable) để chống nhiễu tín hiệu từ môi trường bên ngoài.
- Khởi động: Sau khi cấp điện, màn hình sẽ hiển thị chữ "OPEN" trong 30 giây trước khi bắt đầu đo thực tế.
- Thích nghi môi trường: Khuyến khích để thiết bị trong môi trường lắp đặt ít nhất 5 phút để đạt được giá trị đo chính xác nhất.
- Cảnh báo lỗi: Nếu màn hình hiện "Err", điều này có nghĩa là thiết bị không nhận được dữ liệu từ cảm biến quá 15 giây. Hãy kiểm tra lại kết nối dây cảm biến ngay lập tức.
- Bảo trì: Giữ thiết bị tránh xa chất lỏng, bụi dày đặc hoặc nhiệt độ quá cao vượt dải cho phép để đảm bảo hiệu lực bảo hành 2 năm từ nhà sản xuất.
Thông số kỹ thuật của bộ điều khiển nhiệt độ TR-711
- Nguồn cấp: 220 V AC, phù hợp với hệ thống điện phổ thông trong công nghiệp và dân dụng.
- Cảm biến hỗ trợ: Tương thích với nhiều loại cảm biến nhiệt độ, gồm NTC 10K, NTC 30K, PT-100 và PT-1000, giúp linh hoạt trong lắp đặt và ứng dụng.
- Phạm vi đo nhiệt độ:
- Từ -40°C đến +60°C khi dùng cảm biến NTC.
- Từ -50°C đến +150°C khi dùng cảm biến PT-100 hoặc PT-1000.
- Độ nhạy: ±0.1 °C (nhiệt độ), ±1 %RH (độ ẩm)
- Độ chính xác: ±0.3 °C (nhiệt độ), ±3 %RH (độ ẩm)
- Xuất xứ: EMS/Turkey
Với sự kết hợp giữa công nghệ đo lường chính xác và thiết kế bền bỉ, bộ điều khiển nhiệt độ TR-711 là giải pháp tối ưu giúp doanh nghiệp kiểm soát nhiệt độ an toàn và hiệu quả.
