Đây là một bài viết hướng dẫn cách đo chênh áp lọc gió AHU toàn diện - từ khâu chọn dụng cụ, lắp đặt, đọc số cho đến phân tích kết quả.

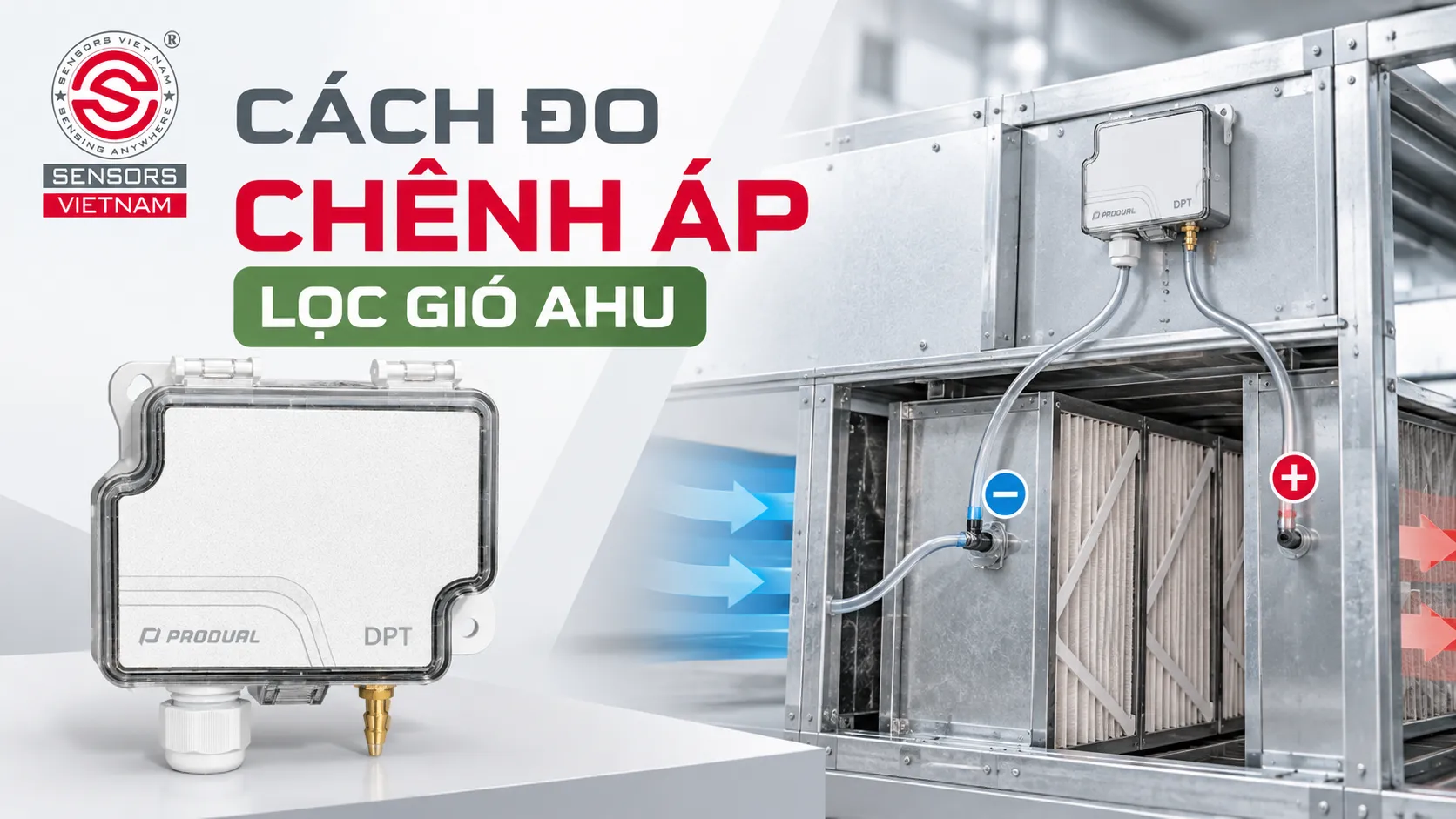

3 CÁCH ĐO CHÊNH ÁP LỌC GIÓ AHU ĐƯỢC SỬ DỤNG PHỔ BIẾN NHẤT HIỆN NAY
Hiện nay có 3 cách đo chênh áp lọc gió AHU được nhiều doanh nghiệp tin dùng, bao gồm:
Dùng đồng hồ đo chênh áp lọc gió AHU (loại cơ)
Đây là cách đo chênh áp lọc gió AHU phổ biến nhất, thường thấy trong các AHU nhà máy và tòa nhà. Đồng hồ đo chênh áp lọc gió AHU dạng cơ thường là kiểu màng/piston từ tính, có hai cổng lấy áp, mặt đồng hồ thường chia sẵn vạch theo Pa/mmH2O, thiết bị có thể lắp cố định trên vỏ AHU.
- Ưu điểm lớn nhất của đồng hồ đo chênh áp lọc gió AHU là không cần nguồn nuôi, lắp đặt đơn giản, giá thành tương đối thấp và cho phép đọc kết quả đo tại chỗ.
- Nhược điểm là thiết bị chỉ cho phép xem tại chỗ, không gửi tín hiệu về hệ thống giám sát, và độ chính xác thường kém hơn loại điện tử.
Cách đo chênh áp lọc gió AHU này phù hợp để kiểm tra độ tắc của lọc thô và lọc trung gian theo ca hoặc theo tuần.
Dùng máy đo chênh áp cầm tay (loại điện tử)
Máy đo chênh áp cầm tay được thiết kế với ống dẫn áp, mạch xử lý và màn hình số, chuyên dùng khi cần đo kiểm định, nghiệm thu hoặc đối chiếu với đồng hồ đang lắp.
Thiết bị này cho độ phân giải đến 1 Pa hoặc nhỏ hơn, thường có chức năng zero và giữ số. Nên dùng trong trường hợp cần xác nhận một đồng hồ đã lắp có còn đáng tin hay không, hoặc đo nhanh nhiều AHU trong các đợt kiểm tra định kỳ. Hạn chế của cách đo chênh áp lọc gió AHU này là phải có sự can thiệp của con người và không bắt được các biến đổi liên tục theo thời gian thực.
Dùng cảm biến chênh áp gió AHU thông minh
Cảm biến chênh áp khí/cảm biến chênh áp gió AHU được sử dụng phổ biến nhất trong công nghiệp hiện đại nhờ khả năng đo liên tục, độ chính xác cao và gửi tín hiệu về BMS/PLC liên tục theo thời gian thực.
Cảm biến chênh áp gió AHU thường có ngõ ra tín hiệu chuẩn là 4-20 mA, 0-10 VDC hoặc Modbus RTU, đây là cơ sở giúp theo dõi liên tục sự biến thiên áp suất, ghi lịch sử và đặt ngưỡng cảnh báo.
Có thể nói, cảm biến chênh áp lọc gió AHU là cách tốt nhất để theo dõi tốc độ lọc bẩn và dự báo thời điểm thay lọc chính xác. Đây gần như là yêu cầu bắt buộc trong các nhà máy có nhiều nhiều AHU cùng hoạt động hoặc yêu cầu truy xuất dữ liệu theo GMP.
CẦN CHUẨN BỊ NHỮNG GÌ ĐỂ ĐO CHÊNH ÁP LỌC GIÓ AHU?
Bước chuẩn bị cần được thực hiện đầy đủ và kỹ lưỡng trước khi kết nối thiết bị đo chênh áp lọc AHU (cảm biến chênh áp gió AHU hoặc đồng hồ đo chênh áp lọc gió AHU). Các yếu tố cần chuẩn bị bao gồm:
1/ Xác định chính xác bộ lọc/cụm lọc cần đo chênh áp. Một AHU có thể có nhiều cấp lọc (lọc thô, lọc túi, lọc tinh hoặc lọc hiệu suất cao) và mỗi cấp thường được thiết kế với mức tổn thất áp suất riêng biệt.
2/ Kiểm tra kỹ các tài liệu kỹ thuật bộ lọc được cung cấp bởi nhà sản xuất. Hai thông số quan trọng cần nắm rõ là tổn thất áp suất ban đầu (Initial Pressure Drop) và giới hạn tổn thất áp suất xem xét thay lọc (Recommended Final Pressure Drop).
3/ Chuẩn bị thiết bị đo (cảm biến chênh áp gió AHU hoặc đồng hồ đo chênh áp lọc gió AHU) có dải đo, ống dẫn áp, đầu lấy áp tĩnh, kiểu kết nối và phụ kiện phù hợp.
4/ Xác định chính xác trạng thái vận hành hiện tại của hệ thống AHU để làm cơ sở so sánh dữ liệu với tổn thất áp suất danh định của bộ lọc. Hãy nhớ, lưu lượng gió cần tương ứng với điều kiện tham chiếu hoặc phù hợp theo đường đặc tính áp suất - lưu lượng.
HƯỚNG DẪN CÁCH ĐO CHÊNH ÁP LỌC GIÓ AHU TỪNG BƯỚC
Trong trường hợp bạn sử dụng cảm biến chênh áp gió AHU hay đồng hồ đo chênh áp lọc gió AHU thì cách đo chênh áp lọc gió AHU về cơ bản sẽ tuân theo quy trình sau đây:
Bước 1: Xác định đúng hai vị trí lấy áp
Đây là bước đầu tiên và có ảnh hưởng trực tiếp đến độ chính xác của phép đo. Theo đó, điểm lấy số 1 nên nằm ở phía trước bộ lọc và điểm lấy áp số 2 được bố trí ở phía sau bộ lọc, theo chiều di chuyển của luồng khí. Không nên đặt điểm lấy áp ở nơi chịu tác động trực tiếp của luồng khí va đập, đặc biệt là khu vực có xoáy mạnh.
Thông thường các hệ AHU sẽ có sẵn điểm lấy áp - trong trường hợp không có thì quá trình tạo cổng lấy áp phải được thực hiện theo hướng dẫn của nhà sản xuất. Không tự ý khoan vỏ AHU khi chưa đánh giá kỹ lưỡng độ kín, lớp cách nhiệt, dây điện và các bộ phận bên trong.
Đối với các hệ thống có yêu cầu kiểm soát vệ sinh/ô nhiễm nghiêm ngặt thì vị trí lấy áp phải đáp ứng yêu cầu chuyên biệt của ngành nghề và công trình.
Bước 2: Kết nối ống dẫn áp vào cảm biến chênh áp gió AHU hay đồng hồ đo chênh áp lọc gió AHU
Sau khi xác định hai điểm lấy áp, kỹ thuật viên tiến hành kết nối ống dẫn áp với đồng hồ chênh áp khí hoặc cảm biến chênh áp khí:
- Ống dẫn áp từ phía trước bộ lọc đến cổng áp cao/High (+)
- Ống dẫn áp từ phía sau bộ lọc đến cổng áp thấp/Low (-).
Lưu ý: Ống dẫn áp cần được lắp chắc chắn, không gấp khúc, nứt vỡ hay rò rỉ. Bên cạnh đó, với các khu vực ứng dụng có độ ẩm cao, kỹ thuật viên cần chú ý nguy cơ ngưng tụ nước trong ống dẫn áp (có thể tạo áp suất thuỷ tĩnh, làm sai lệch kết quả đo).
Bước 3: Kiểm tra điểm không của thiết bị
Trước khi thực hiện phép đo, kỹ thuật viên cần kiểm tra trạng thái điểm không theo đúng hướng dẫn từ nhà sản xuất.
Với các thiết bị có chức năng hiệu chỉnh zero, kỹ thuật viên chỉ thực hiện hiệu chỉnh khi đã thỏa mãn điều kiện cân bằng áp suất theo quy trình chuẩn.
Không nên hiệu chỉnh khi hai cổng của thiết bị đo đang kết nối với hai điểm có chênh áp thực tế (có thể khiến thiết bị lấy sai mốc đo).
Với những hệ thống yêu cầu độ chính xác rất cao thì phải kiểm tra cả độ trôi điểm không và tình trạng hiệu chuẩn của thiết bị.
Bước 4: Để hệ thống AHU vận hành ổn định rồi khi đọc kết quả
Sau khi hoàn tất 3 bước trên, kỹ thuật viên cho AHU vận hành ở chế độ cần kiểm tra và chờ một khoảng thời gian cho hệ thống ổn định. Nguyên nhân là bởi trong giai đoạn khởi động, tốc độ quạt và lưu lượng không khí chưa ổn định - có thể khiến giá trị chênh áp bị dao động nhiều.
Cách đo chênh áp lọc gió AHU chính xác là các dữ liệu nên được thu thập ở cùng điều kiện lưu lượng hoặc được phân tích dựa trên đường đặc tính của bộ lọc. Không nên so sánh mức chênh áp khi AHU hoạt động ở 60% lưu lượng với mức chênh áp lọc gió AHU khi hoạt động ở 100% lưu lượng.
Bước 5: Đọc và ghi nhận giá trị chênh áp lọc gió AHU
Khi hệ thống AHU đã vận hành ổn định, kỹ thuật viên có thể đọc giá trị đo hiển thị tại chỗ (trên đồng hồ đo chênh áp gió) hoặc hệ thống hiển thị (đối với người dùng cảm biến chênh áp gió).
Tuy nhiên, cách đo áp suất lọc khí AHU là chưa đủ để kết luận chính xác liệu bộ lọc cần được thay thế hay chưa. Kỹ thuật viên cần phải so sánh giá trị đo được với tổn thất áp suất ban đầu, giới hạn thay lọc và lưu lượng tại thời điểm đo.
Bước 6: Đối chiếu kết quả và đưa ra quyết định vệ sinh/bảo trì/thay thế phù hợp
Ví dụ: Bộ lọc có tổn thất áp suất ban đầu 70 Pa và giới hạn thay lọc được nhà sản xuất quy định là 200 Pa.
- Nếu kết quả đo chênh áp lọc gió AHU là 120 Pa → bộ lọc đang có tổn thất áp suất cao hơn ban đầu nhưng chưa đạt ngưỡng thay lọc → Chưa cần thay.
- Nếu kết quả đo là 210 Pa → gần ngưỡng thay lọc nhưng chưa cần thay ngay lập tức → tăng tần suất theo dõi và chuẩn bị cho công tác bảo trì.
- Khi chênh áp đạt 250 Pa hoặc hơn → đến ngưỡng thay lọc → cần đánh giá và thay lọc (chú ý thực hiện theo quy trình vận hành của công trình để giảm thiểu ảnh hưởng).
Lưu ý: Bên trên là ví dụ tham khảo, không phải tiêu chuẩn áp dụng cho mọi bộ lọc AHU.
CÁCH ĐO CHÊNH ÁP LỌC GIÓ AHU - 2 TRƯỜNG HỢP CẦN ĐẶC BIỆT LƯU Ý
Bên cạnh cách đo chênh áp lọc gió AHU, có hai trường hợp ngoại lệ mà các kỹ thuật viên cần đặc biệt lưu ý. Bao gồm:
Nếu giá trị chênh áp giảm mạnh đột ngột mà không có hoạt động vệ sinh/thay lọc diễn ra thì cần kiểm tra ngay các vấn đề có thể xảy ra như rò rỉ đường lấy áp, bộ lọc bị rách hoặc xuất hiện đường khí đi tắt.
Nếu chênh áp tăng nhanh bất thường thì cần kiểm tra để xác định nguyên nhân - có thể là lọc ẩm, bụi nặng đột xuất hoặc lọc thô phía trước đã hỏng khiến lọc sau gánh toàn bộ tải bụi.

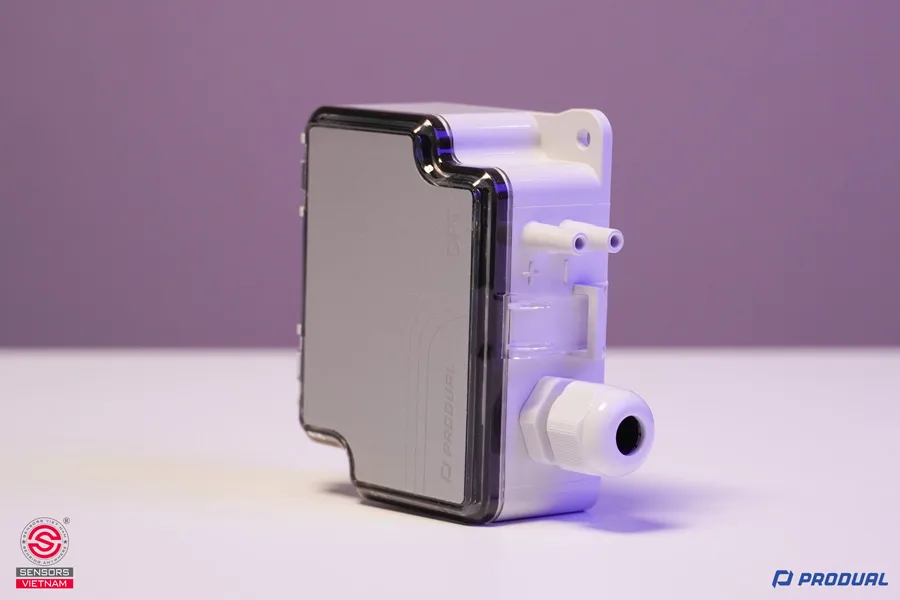

NÊN CHỌN CẢM BIẾN CHÊNH ÁP GIÓ HAY ĐỒNG HỒ CHÊNH ÁP GIÓ?
Để biết đâu là cách đo chênh áp lọc khí AHU phù hợp nhất với hệ thống của mình, các kỹ sư có thể tham khảo bảng so sánh đơn giản sau đây:
| Tiêu chí | Đồng hồ đo chênh áp | Cảm biến chênh áp |
| Hiển thị kết quả | Tại chỗ | Tại chỗ hoặc trên BMS, tùy model |
| Giám sát liên tục từ xa | Đa số là không có | Có khi tích hợp bộ điều khiển |
| Cảnh báo tự động | Cần thêm chức năng hoặc thiết bị | Có thể cấu hình qua BMS |
| Lưu lịch sử dữ liệu | Thường ghi thủ công | Thực hiện trên hệ thống giám sát |
| Ứng dụng điển hình | Kiểm tra định kỳ, AHU độc lập | Tòa nhà, nhà máy, hệ thống nhiều AHU |
Nếu mục tiêu chỉ là xác định tình trạng bộ lọc theo lịch bảo trì thì đồng hồ chênh áp cơ học là đủ để đáp ứng yêu cầu. Nếu hệ thống yêu cầu theo dõi chính xác xu hướng bẩn lọc, quản lý nhiều AHU trong cùng hệ thống và cần nhận cảnh báo bẩn lọc sớm thì cảm biến chênh áp gió thông minh, có khả năng kết nối BMS qua ngõ ra 4-20mA/0-10V/Modbus RTU sẽ là lựa chọn phù hợp hơn.
