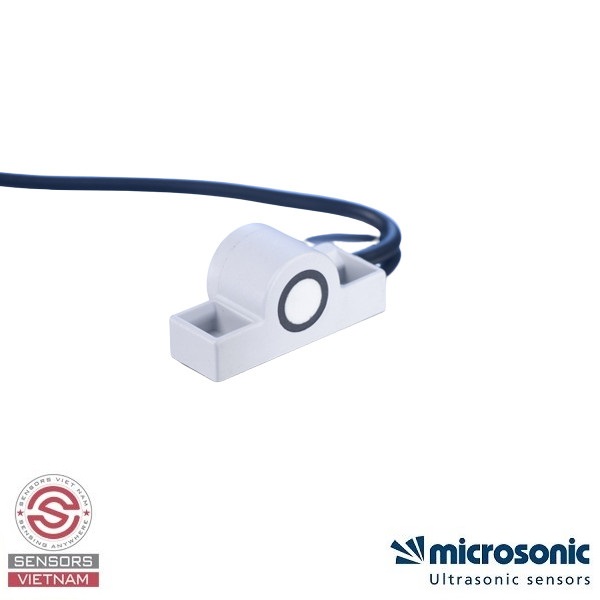

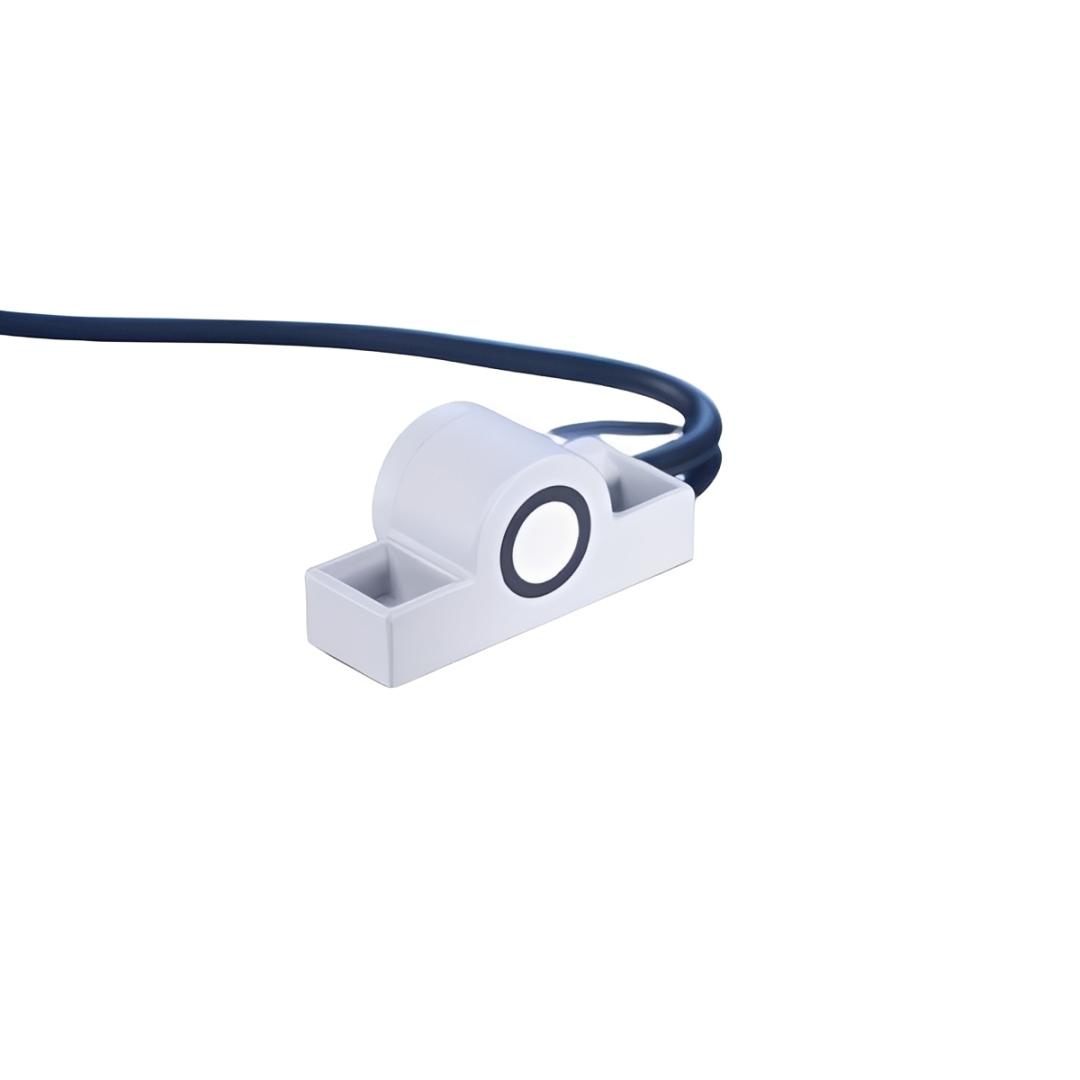

Cảm biến 2 tờ double sheet dbk+4/Empf/KU/3CDD/M18 (2 x PNP) là đầu nhận (receiver) trong cặp cảm biến siêu âm double‑sheet control, hoạt động với tần số khoảng 400 kHz. Bộ phát của cảm biến sẽ phát sóng siêu âm qua vật liệu (giấy, bìa, film nhựa, màng ép kim loại…), bộ nhận dbk+4/Empf/KU/3CDD/M18 nhận tín hiệu ở phía bên kia; khi có 1 lớp, tín hiệu mạnh, cảm biến xác nhận “single sheet”; khi có 2 lớp trở lên hoặc thiếu tờ, tín hiệu bị suy hao, cảm biến xuất tín hiệu double sheet/missing sheet để hệ thống dừng hoặc báo lỗi. Thiết bị được thiết kế dạng ren M18, kiểu đầu nối KU (đầu vuông/góc 90°) và tích hợp 2 ngõ ra PNP, phù hợp lắp đặt cố định trên khung máy in, máy gấp, máy đóng gói, máy dán thùng, bao bì…
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN 2 TỜ DOUBLE SHEET dbk+4/Empf/KU/3CDD/M18
Ưu điểm nổi bật của cảm biến 2 tờ dbk+4/Empf/KU/3CDD/M18:
- Độ chính xác và ổn định cao: hệ thống siêu âm 400 kHz cho phép phát hiện tín hiệu suy hao rất nhỏ khi vật liệu tăng thêm 1 lớp, hạn chế giả báo động và bỏ sót lỗi.
- Ngõ ra 2 x PNP linh hoạt: mỗi đầu ra có thể được cấu hình làm double sheet hoặc missing sheet, cho phép kết nối trực tiếp với PLC, relay, hệ thống điều khiển mà không cần bộ trung gian.
- Khả năng điều chỉnh thông minh: Hỗ trợ teach‑in để tự động xác lập ngưỡng cường độ tín hiệu cho từng loại vật liệu. Có thể chọn các dải làm việc (Standard/Thin/Thick) cho giấy mỏng, bìa cứng, film kim loại, carton…
- Thiết kế công nghiệp, dễ lắp đặt: Vỏ nhôm hợp kim, ren M18, đầu nối KU cho phép lắp đặt linh hoạt trong không gian hẹp.
- Cáp nối cố định, đầu nối M12/M18 tùy biến thể, phù hợp môi trường nhà máy in, bao bì, thực phẩm.
- Tương thích với toàn bộ hệ thống dbk+4: bộ nhận dbk+4/Empf/KU/3CDD/M18 (2 x PNP) có thể ghép với các bộ phát dbk+4/Sender/KU/K1, KU/K2, M18/K1… để tạo thành cặp cảm biến hoàn chỉnh cho nhiều ứng dụng.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN 2 TỜ DOUBLE SHEET dbk+4/Empf/KU/3CDD/M18
Một số ứng dụng thực tế nổi bật của cảm biến 2 tờ dbk+4/Empf/KU/3CDD/M18:
Ngành in ấn và bao bì: Phát hiện giấy đôi, thiếu tờ, bìa gấp đôi trên máy in offset, máy in flexo, máy gấp, máy dán thùng, máy chèn tờ rơi.
Dây chuyền đóng gói: Phát hiện nhãn gấp đôi, film chồng lớp, màng bọc thừa trong máy dán màng, máy đóng gói sachet, hộp carton.
Sản xuất bìa cứng và thùng carton: Kiểm tra giấy bìa, thùng carton, hộp giấy để tránh lỗi chồng lớp, thiếu tờ trong quá trình gấp, dán, bế.
Các ứng dụng khác: Giấy bạc, màng kim loại mỏng, film ép kim, PCB, tấm mỏng công nghiệp nơi cần phát hiện độ dày thay đổi đột ngột.
THÔNG SỐ KỸ THUẬT CẢM BIẾN 2 TỜ DOUBLE SHEET dbk+4/Empf/KU/3CDD/M18
- Chức năng Bộ nhận siêu âm 2 tờ double sheet (receiver)
- Nguyên lý đo: Siêu âm 400 kHz, đo suy hao tín hiệu khi có thêm 1 lớp vật liệu
- Loại kết cấu: Ren M18, đầu nối KU (đầu góc), kiểu lắp Empf (receiver)
- Ngõ ra: 2 x PNP, each with max 200 mA
- Điện áp cấp: Khoảng 10-30 V DC
- Khoảng cách làm việc: Khoảng 20–60 mm giữa Sender và Empf
- Mức bảo vệ: Thường IP65
- Tương thích: Kết hợp với các bộ phát dbk+4/Sender/KU, M18; tương thích với các mô-đun điều khiển dbk+4
- Hãng sản xuất: MICROSONIC - Đức
- Chứng chỉ: CO/CQ đầy đủ.
