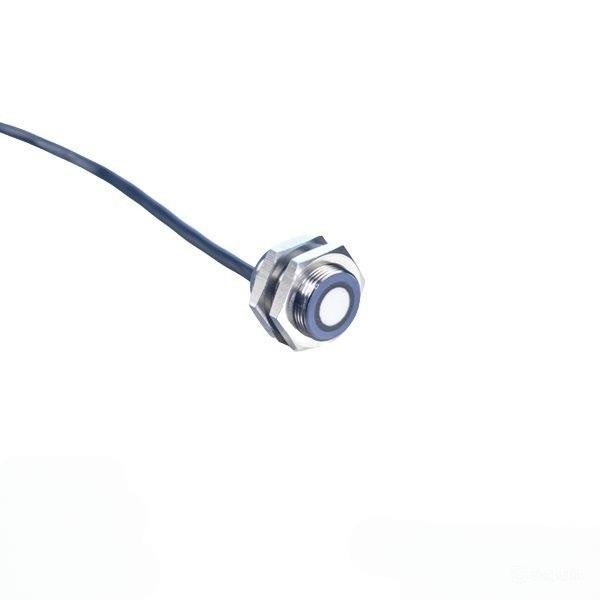

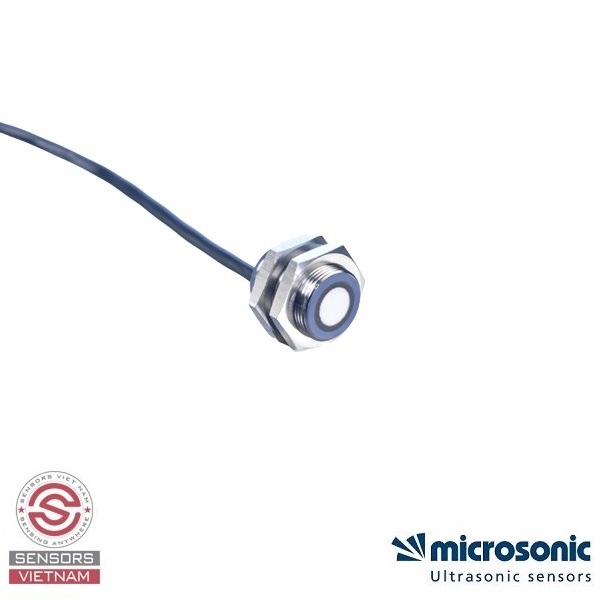

Trong các hệ thống tự động như máy in offset, máy gấp, máy dán thùng, máy đóng gói, việc giấy bị dính đôi, thiếu tờ, hoặc nhãn gấp chồng là nguyên nhân gây lỗi, dừng máy, lãng phí nguyên vật liệu và giảm chất lượng sản phẩm. Cảm biến 2 tờ dbk+4/Sender/M18/K1 giải quyết vấn đề này bằng phương pháp siêu âm 400 kHz, kết hợp với bộ nhận dbk+4/Empf/M18/3CDD để phát hiện chính xác sự thay đổi độ dày vật liệu chỉ trong tích tắc.
ƯU ĐIỂM NỔI BẬT CỦA CẢM BIẾN 2 TỜ DOUBLE SHEET dbk+4/Sender/M18/K1
Độ nhạy và độ tin cậy cao: Kỹ thuật pulse operation với amplitude evaluation và tần số 400 kHz cho phép phát hiện sự thay đổi rất nhỏ về độ dày, hạn chế lỗi bỏ sót hoặc cảnh báo giả.
Phạm vi vật liệu rộng: Có thể kiểm tra giấy có định lượng 20-1200 g/m², Washi, tấm và phim ép kim loại tới 0,4 mm, film tự dính, tấm kim loại mỏng tới 0,3 mm, bìa sóng mịn, wafer, PCB…
Khoảng cách làm việc linh hoạt: Khoảng cách giữa Sender và Empf có thể chọn trong khoảng 20-60 mm, với khoảng cách tối ưu thường là 40 mm ± 3 mm, phù hợp nhiều cấu hình máy in, bao bì.
Thiết kế chuẩn công nghiệp: Vỏ trụ M18, ống ren đồng mạ niken, phần nhựa PBT, độ bảo vệ IP65, chịu nhiệt hoạt động +5°C đến +60°C, nhiệt bảo quản -40°C đến +85°C. Trọng lượng khoảng 30 g, lực xiết tối đa 15 Nm, dễ tháo lắp, bảo trì và phù hợp với môi trường nhà máy, shop in, bao bì.
Dễ tích hợp vào hệ thống: Cáp nối 1m (PVC/PUR) với đầu cắm M8, có thể chọn cáp dài hơn tùy theo yêu cầu. Không cần hiệu chỉnh vật liệu thủ công nhờ khả năng tự học (teach‑in) và cấu hình qua các đầu vào điều khiển, tối ưu cho nhiều loại giấy, bìa, film khác nhau.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN 2 TỜ DOUBLE SHEET dbk+4/Sender/M18/K1
Cảm biến 2 tờ dbk+4/Sender/M18/K1 được sử dụng trong nhiều ngành công nghiệp đòi hỏi độ chính xác cao về đếm tờ và phát hiện giấy đôi:
- Ngành in ấn: Phát hiện giấy đôi, thiếu tờ, bìa gấp đôi trên máy in offset, máy in flexo, máy gấp, máy dán bìa, máy chèn tờ rơi.
- Dây chuyền bao bì và đóng gói: Phát hiện nhãn gấp đôi, film màng bọc chồng lớp, bìa carton thừa lớp trong máy dán màng, máy đóng gói sachet, máy dán thùng, máy bao kim loại mỏng.
- Sản xuất bìa cứng và thùng carton: Kiểm tra giấy bìa, thùng carton, hộp giấy để tránh lỗi chồng lớp, thiếu tờ trong quá trình gấp, bế, dán.
- Các ứng dụng khác: Kiểm tra màng kim loại, PCB, wafer, tấm mỏng trong các ngành công nghiệp điện tử, năng lượng tái tạo, sản xuất đồ uống và thực phẩm.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN 2 TỜ DOUBLE SHEET dbk+4/Sender/M18/K1
- Loại thiết bị: Bộ phát siêu âm double sheet (emitter)
- Nguyên lý đo: Siêu âm 400 kHz, xung phát + đánh giá biên độ
- Kiểu dáng/ren: Vỏ trụ M18, ren đồng mạ niken, lực xiết tối đa 15 Nm
- Ngõ ra/tín hiệu: Tín hiệu phát siêu âm cho bộ nhận; điều khiển qua teach‑in và 3 đầu vào điều khiển
- Khoảng cách làm việc: 20-60 mm giữa Sender và Empf; khoảng cách tối ưu 40 mm ± 3 mm
- Độ lệch góc cho phép: Cho phép nghiêng tới ±45° so với phương vuông góc với bề mặt tờ
- Định lượng vật liệu: Khoảng 20-1200 g/m² (giấy, Washi, bìa, film ép kim, tấm kim loại mỏng, PCB…)
- Độ dày vật liệu: Film kim loại ≤ 0,4 mm, tấm kim loại mỏng ≤ 0,3 mm, bìa sóng mịn…
- Cáp nối: Cáp 1m (PVC/PUR), đầu cắm M8; có thể chọn cáp dài hơn tùy biến thể
- Mức bảo vệ và môi trường: Vỏ IP65, chịu nhiệt hoạt động +5°C ... +60°C, nhiệt bảo quản -40°C ... +85°C
- Tương thích: Kết hợp với các bộ nhận dbk+4/Empf/M18/3CDD, các biến thể Empf/M12, M18 và các bộ điều khiển double sheet dbk+4
Mọi thắc mắc cần được tư vấn hoặc có nhu cầu đặt hàng cảm biến 2 tờ double sheet dbk+4/Sender/M18/K1 bạn hãy liên hệ trực tiếp cho Sensors Việt Nam để được hỗ trợ nhanh chóng và tận tình nhất!
