Cảm biến chênh áp là dòng cảm biến đo áp suất thay vì đo áp suất tại một điểm, cảm biến sử dụng hai cổng lấy áp, thường ký hiệu là P+ (High) và P- (Low), sau đó xác định giá trị chênh áp giữa hai đầu.
Giá trị chênh áp được biểu thị theo công thức ΔP = P+ - P-, thường sử dụng đơn vị Pa trong các ứng dụng HVAC. Sau khi đo, cảm biến có thể chuyển đổi giá trị chênh áp thành tín hiệu 4-20mA, 0-10V hoặc RS485 Modbus RTU để truyền về PLC, DDC hoặc hệ thống BMS.
Trong hệ thống HVAC, cảm biến chênh áp được sử dụng phổ biến để đo chênh áp phòng sạch, giám sát áp suất phòng dương hoặc phòng âm, đo chênh áp qua bộ lọc AHU, giám sát đường ống gió và hệ thống tăng áp cầu thang.
Ví dụ, khi lắp cảm biến ở hai phía của bộ lọc AHU, cảm biến sẽ liên tục đo chênh lệch áp suất trước và sau bộ lọc. Khi bụi bẩn tích tụ làm tăng trở lực, chênh áp tăng lên. Hệ thống BMS có thể dựa vào tín hiệu từ cảm biến để cảnh báo thời điểm cần vệ sinh hoặc thay bộ lọc.
Đối với phòng sạch, cảm biến chênh áp giúp giám sát sự khác biệt áp suất giữa phòng và hành lang hoặc giữa các khu vực có cấp độ sạch khác nhau. Việc duy trì chênh áp phù hợp giúp kiểm soát hướng di chuyển của luồng không khí và hạn chế sự xâm nhập của bụi, chất ô nhiễm.
Các dải đo thường gặp trong HVAC gồm 0-50 Pa, 0-100 Pa, 0-250 Pa, 0-500 Pa và 0-1000 Pa. Trong đó, các dải thấp như 0-100 Pa thường được lựa chọn cho những ứng dụng cần giám sát chênh áp nhỏ như phòng sạch, phòng áp suất dương, phòng áp suất âm và một số hệ thống tăng áp.
Cảm biến chênh áp gió BT-341 EMS là thiết bị đo chênh lệch áp suất không khí chuyên dùng cho hệ thống HVAC, AHU, phòng sạch, hệ thống thông gió, tăng áp cầu thang và giám sát tình trạng bộ lọc. Sản phẩm có dải đo thấp 0-100 Pa, ngõ ra analog 4-20mA, nguồn cấp 12-24VDC, độ nhạy ±1 Pa và độ chính xác ±3%, phù hợp với các ứng dụng cần giám sát những thay đổi nhỏ của áp suất không khí.
BT-341 thuộc dòng cảm biến chênh áp BT-3X1 của EMS Kontrol - Turkey. Với tín hiệu 4-20mA tiêu chuẩn công nghiệp, thiết bị có thể dễ dàng kết nối với PLC, DDC, BMS và các bộ điều khiển HVAC để giám sát chênh áp theo thời gian thực.
CẢM BIẾN CHÊNH ÁP GIÓ BT-341 EMS LÀ GÌ?
Cảm biến chênh áp 0-100 Pa BT-341 là giải pháp đo và giám sát chênh lệch áp suất không khí với tín hiệu ngõ ra 4-20mA, phù hợp kết nối trực tiếp với PLC, DDC và hệ thống BMS. Với dải đo thấp 0-100 Pa, cảm biến chênh áp 4-20mA BT-341 đặc biệt phù hợp cho các ứng dụng cần kiểm soát áp suất chính xác như cảm biến chênh áp phòng sạch, giám sát áp suất dương hoặc âm giữa các phòng và khu vực kiểm soát.
Trong hệ thống thông gió và điều hòa không khí, BT-341 được sử dụng rộng rãi làm cảm biến chênh áp AHU để theo dõi chênh áp qua bộ lọc, giám sát tình trạng lọc và hỗ trợ duy trì lưu lượng gió ổn định. Thiết bị cũng phù hợp làm cảm biến chênh áp HVAC cho hệ thống ống gió, quạt và các khu vực cần kiểm soát áp suất.
Đối với hệ thống tăng áp, cảm biến chênh áp cầu thang BT-341 có thể được sử dụng để giám sát chênh lệch áp suất giữa buồng thang và khu vực bên ngoài, cung cấp tín hiệu 4-20mA về bộ điều khiển. Trong các công trình tích hợp tự động hóa, BT-341 hoạt động như một cảm biến chênh áp BMS, giúp hệ thống quản lý tòa nhà liên tục theo dõi giá trị áp suất và thực hiện các thuật toán điều khiển theo yêu cầu.
Nhờ dải đo 0-100 Pa và tín hiệu analog 4-20mA tiêu chuẩn công nghiệp, Differential Pressure Transmitter BT-341 là lựa chọn phù hợp cho phòng sạch, AHU, hệ thống HVAC, BMS, tăng áp cầu thang và nhiều ứng dụng giám sát chênh áp không khí trong tòa nhà và công nghiệp.
Cảm biến chênh áp gió BT-341 là thiết bị được sử dụng để đo sự chênh lệch áp suất giữa hai vị trí khác nhau. Thay vì đo áp suất tuyệt đối tại một điểm, BT-341 so sánh áp suất giữa cổng áp suất dương và cổng áp suất âm, sau đó chuyển đổi giá trị chênh lệch này thành tín hiệu điện 4-20mA.
Dải đo 0-100 Pa giúp BT-341 đặc biệt phù hợp với các ứng dụng đo chênh áp thấp như phòng sạch, phòng áp suất dương, phòng áp suất âm, hệ thống tăng áp cầu thang, giám sát bộ lọc AHU và các hệ thống thông gió.
Tín hiệu 4-20mA từ cảm biến có thể được truyền trực tiếp về PLC, DDC hoặc hệ thống BMS để hiển thị giá trị chênh áp, thiết lập cảnh báo hoặc phục vụ điều khiển tự động.
CẤU TẠO CẢM BIẾN CHÊNH ÁP BT-341
Cảm biến chênh áp BT-341 được thiết kế với hai đầu lấy áp để kết nối đến hai vị trí cần đo chênh lệch áp suất. Bên trong thiết bị là phần tử cảm biến áp suất kết hợp với mạch xử lý và chuyển đổi tín hiệu.
Khi áp suất giữa hai đầu lấy áp thay đổi, phần tử cảm biến ghi nhận sự chênh lệch và chuyển đổi thành tín hiệu analog 4-20mA tương ứng với giá trị chênh áp.
Thiết bị có thiết kế nhỏ gọn với kích thước thân khoảng 96 x 58 x 35 mm, thuận tiện cho việc lắp đặt trong tủ điều khiển, AHU hoặc tại khu vực cần giám sát áp suất.
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN CHÊNH ÁP GIÓ BT-341
Nguyên lý hoạt động của cảm biến chênh áp BT-341 dựa trên việc đo sự khác biệt áp suất giữa hai điểm.
Hai đầu lấy áp của cảm biến được kết nối tới hai khu vực cần so sánh. Một đầu lấy áp tại khu vực có áp suất cao và đầu còn lại lấy áp tại khu vực có áp suất thấp. BT-341 liên tục đo sự chênh lệch giữa hai mức áp suất này.
Đối với phiên bản dải đo 0-100 Pa, giá trị chênh áp được chuyển đổi thành tín hiệu analog 4-20mA để truyền về hệ thống điều khiển.
Ví dụ khi sử dụng BT-341 để giám sát chênh áp phòng sạch, một đầu lấy áp được đặt trong phòng và đầu còn lại lấy áp tại khu vực bên ngoài. Hệ thống BMS nhận tín hiệu từ BT-341 và liên tục theo dõi chênh lệch áp suất giữa hai khu vực.
Khi sử dụng để giám sát bộ lọc AHU, hai đầu lấy áp được bố trí trước và sau bộ lọc. Khi bụi tích tụ làm tăng trở lực của bộ lọc, chênh lệch áp suất thay đổi và BT-341 truyền giá trị tương ứng về hệ thống điều khiển.
THÔNG SỐ KỸ THUẬT CẢM BIẾN CHÊNH ÁP BT-341 EMS
- Model: BT-341
- Thương hiệu: EMS Kontrol
- Xuất xứ thương hiệu: Turkey
- Đại lượng đo: Chênh lệch áp suất
- Dải đo: 0-100 Pa (tùy chọn 0-125 Pa/-125Pa đến 125Pa)
- Ngõ ra: 4-20mA
- Nguồn cấp: 12-24VDC
- Độ nhạy: ±1 Pa
- Độ chính xác: ±3%
- Chứng chỉ CO/CQ đầy đủ
ỨNG DỤNG CỦA CẢM BIẾN CHÊNH ÁP GIÓ BT-341
Cảm biến chênh áp phòng sạch
Một trong những ứng dụng quan trọng của BT-341 là giám sát chênh áp phòng sạch. Trong các hệ thống phòng sạch, việc duy trì chênh lệch áp suất giữa các phòng giúp kiểm soát hướng di chuyển của luồng không khí và hạn chế sự xâm nhập của bụi hoặc chất ô nhiễm từ khu vực bên ngoài. Cảm biến chênh áp BT-341 dải 0-100 Pa phù hợp để liên tục giám sát mức chênh áp và truyền tín hiệu 4-20mA về hệ thống BMS.
Cảm biến chênh áp cầu thang
Trong hệ thống tăng áp cầu thang, cảm biến chênh áp được sử dụng để theo dõi sự chênh lệch áp suất giữa buồng thang và khu vực bên ngoài. Cảm biến chênh áp BT-341 có thể truyền liên tục giá trị chênh áp về bộ điều khiển để hệ thống theo dõi và điều khiển quạt tăng áp phù hợp với yêu cầu vận hành.
Cảm biến chênh áp AHU
Cảm biến chênh áp BT-341 có thể được sử dụng trong AHU để đo và giám sát chênh lệch áp suất tại nhiều vị trí khác nhau. Tín hiệu 4-20mA giúp cảm biến dễ dàng tích hợp với hệ thống điều khiển AHU, PLC hoặc BMS để giám sát trạng thái vận hành của hệ thống.
Giám sát chênh áp bộ lọc
Khi bộ lọc còn sạch, trở lực của dòng khí qua bộ lọc tương đối thấp. Sau một thời gian hoạt động, bụi bẩn tích tụ làm tăng trở lực và khiến chênh lệch áp suất giữa hai phía của bộ lọc tăng lên. Cảm biến chênh áp BT-341 có thể đo sự thay đổi này và truyền giá trị về BMS. Nhờ đó, người vận hành có thể theo dõi tình trạng bộ lọc và lên kế hoạch vệ sinh hoặc thay thế phù hợp.
Cảm biến chênh áp đường ống gió
BT-341 cũng có thể được sử dụng để giám sát chênh lệch áp suất trong hệ thống đường ống gió. Việc theo dõi áp suất giúp hệ thống điều khiển đánh giá tình trạng hoạt động của quạt, damper và hệ thống phân phối không khí, từ đó hỗ trợ quá trình vận hành HVAC hiệu quả hơn.
TẠI SAO NÊN CHỌN CẢM BIẾN CHÊNH ÁP DẢI 0-100 PA?
Lựa chọn đúng dải đo là yếu tố quan trọng khi sử dụng cảm biến chênh áp.
Đối với các ứng dụng có mức chênh áp tương đối thấp như phòng sạch, phòng áp suất dương, phòng áp suất âm hoặc tăng áp cầu thang, sử dụng cảm biến có dải đo quá lớn sẽ không tối ưu cho việc theo dõi những thay đổi nhỏ của áp suất.
BT-341 với dải đo 0-100 Pa và độ nhạy ±1 Pa phù hợp cho các ứng dụng cần giám sát chênh áp thấp trong hệ thống HVAC.
Đây cũng là dải đo được sử dụng phổ biến trong các ứng dụng phòng sạch, bệnh viện, phòng thí nghiệm, nhà máy dược phẩm, nhà máy thực phẩm và hệ thống quản lý tòa nhà.
BT-341 4-20MA KẾT NỐI VỚI BMS NHƯ THẾ NÀO?
BT-341 sử dụng tín hiệu analog 4-20mA nên có thể kết nối trực tiếp với ngõ vào analog của PLC, DDC hoặc hệ thống BMS.
Giá trị dòng điện thay đổi tương ứng với giá trị chênh áp mà cảm biến đang đo. Bộ điều khiển nhận tín hiệu này và quy đổi thành đơn vị Pa để hiển thị trên màn hình hoặc giao diện BMS.
Ưu điểm của tín hiệu 4-20mA là khả năng truyền tín hiệu tốt trong môi trường công nghiệp và thuận tiện khi cần kéo dây từ cảm biến về tủ điều khiển.

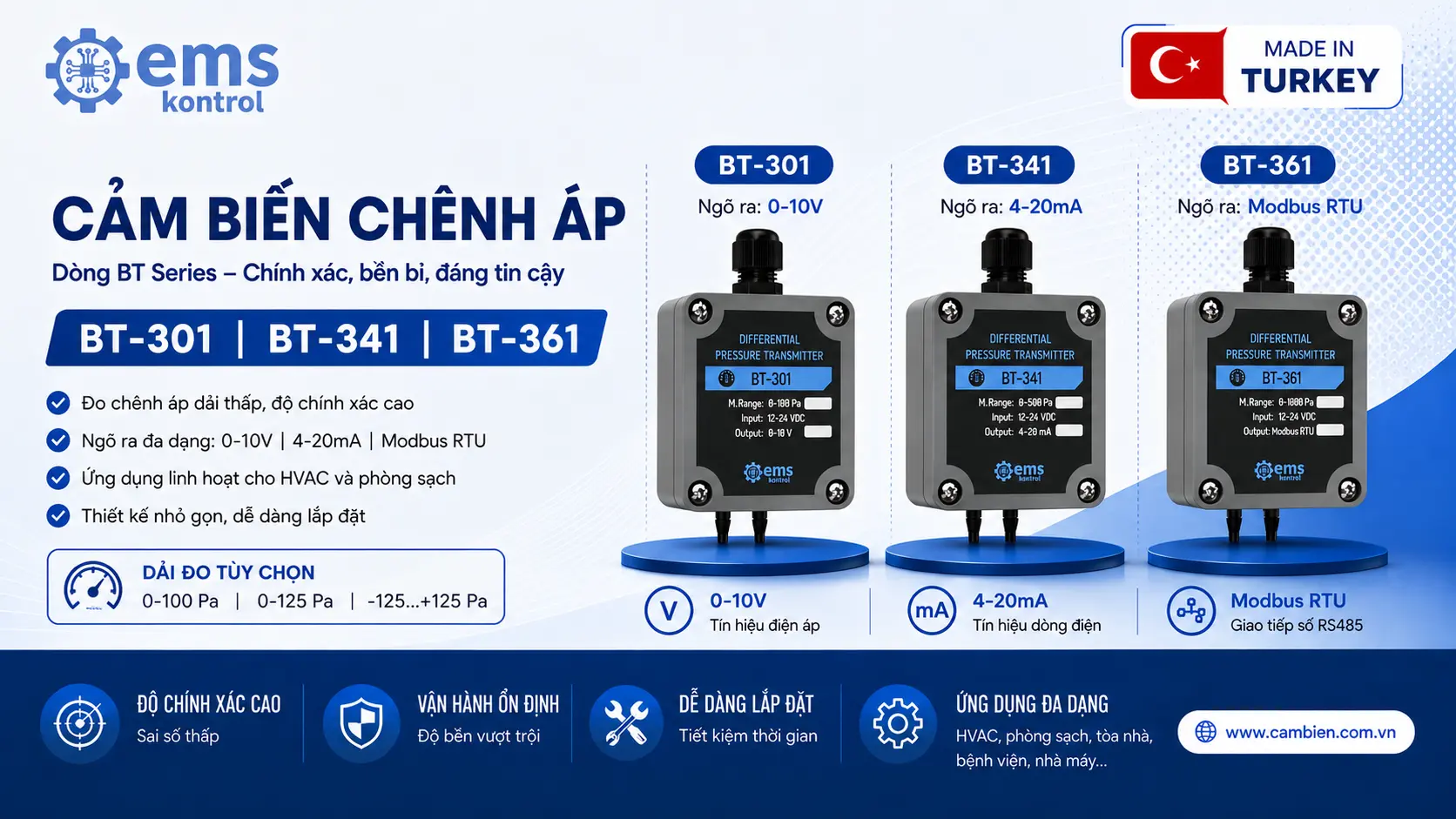

BT-301, BT-341 VÀ BT-361 KHÁC NHAU NHƯ THẾ NÀO?
EMS cung cấp dòng BT-3X1 với nhiều lựa chọn tín hiệu khác nhau nhằm đáp ứng từng hệ thống điều khiển.
Cảm biến chênh áp BT-301 là phiên bản sử dụng tín hiệu điện áp analog.
Cảm biến chênh áp BT-341 là phiên bản sử dụng tín hiệu dòng điện 4-20mA, phù hợp với PLC, DDC và BMS sử dụng analog input 4-20mA.
Cảm biến chênh áp BT-361 là phiên bản sử dụng truyền thông Modbus RTU, phù hợp với các hệ thống BMS cần kết nối nhiều thiết bị trên cùng đường truyền RS485.
Trong đó, BT-341 là lựa chọn phù hợp cho các dự án sử dụng tín hiệu 4-20mA truyền thống và cần khả năng tích hợp đơn giản với hệ thống điều khiển hiện hữu.
MUA CẢM BIẾN CHÊNH ÁP GIÓ BT-341 EMS TẠI SENSORS VIỆT NAM
Sensors Việt Nam cung cấp cảm biến chênh áp gió BT-341 EMS dải đo 0-100 Pa, ngõ ra 4-20mA dành cho hệ thống HVAC, BMS, AHU, phòng sạch, hệ thống tăng áp cầu thang và hệ thống thông gió.
BT-341 là giải pháp phù hợp cho các dự án cần cảm biến chênh áp dải thấp, tín hiệu 4-20mA và khả năng kết nối trực tiếp với PLC, DDC hoặc BMS.
Sensors Việt Nam hỗ trợ tư vấn lựa chọn dải đo chênh áp, tín hiệu ngõ ra và model phù hợp với từng ứng dụng thực tế.
