Rất nhiều vấn đề có liên quan đến cảm biến chênh áp phòng sạch sẽ được giải đáp ngay trong bài viết sau đây, hãy cùng theo dõi đến cuối để bỏ túi nhiều thông tin tham khảo hữu ích nhé!
CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH LÀ GÌ?
Cảm biến chênh áp phòng sạch là thiết bị đo hiệu số áp suất giữa hai không gian (ví dụ phòng sạch và hành lang, hoặc giữa các phòng với nhau), rồi chuyển kết quả đo thành tín hiệu điện (4-20 mA, 0-10 V hoặc Modbus RTU RS485) để gửi về hệ thống BMS, SCADA hoặc bộ điều khiển.
Vì phải đo và phân biệt sự khác biệt áp suất rất nhỏ (thường dao động trong khoảng từ 5 - 15 Pa), cảm biến đo chênh áp phòng sạch thường dùng phần tử đo MEMS hoặc điện dung có độ nhạy cực kỳ cao, hoàn toàn khác với các dòng cảm biến áp suất công nghiệp.
Điểm khác biệt lớn nhất của dòng cảm biến chênh lệch áp suất phòng sạch là khả năng đo hai chiều, nên dải đo hay gặp là -25...+25 Pa hoặc -50...+50 Pa, chứ không 0…25Pa hay 0…50Pa.
VAI TRÒ CỦA CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Dưới đây là 4 giá trị thực tế lớn nhất mà cảm biến chênh áp phòng sạch mang lại:
Cảm biến đo chênh áp phòng sạch góp phần kiểm soát hướng dòng khí
Nhiệm vụ quan trọng nhất của cảm biến chênh áp phòng sạch là hỗ trợ kiểm soát hướng di chuyển của dòng khí giữa các khu vực.
Thông thường, khu vực có yêu cầu độ sạch cao hơn sẽ được duy trì ở áp suất cao hơn (gọi là phòng áp suất dương) khu vực liền kề (khu vực có yêu cầu độ sạch thấp hơn). Khi cửa đóng/có khe hở nhỏ, luồng khí có xu hướng di chuyển từ phòng áp suất cao sang khu vực áp suất thấp. Điều này giúp hạn chế không khí kém sạch xâm nhập vào khu vực cần bảo vệ.
Có thể nói, việc duy trì đúng mức chênh áp theo thiết kế chính là một phần của chiến lược kiểm soát nhiễm bẩn.
Cảm biến chênh lệch áp suất phòng sạch hạn chế nguy cơ nhiễm chéo
Trong các nhà máy dược phẩm/nhà máy sản xuất có nhiều công đoạn, luồng khí di chuyển sai hướng là một trong những nguyên nhân góp phần làm tăng nguy cơ phát tán bụi, hạt hoặc chất ô nhiễm giữa các khu vực lân cận. Lúc này, phòng áp suất âm thường được dùng để ngăn chất ô nhiễm phát tán ra bên ngoài.
Phòng áp suất âm thường được áp dụng cho các khu vực rất bẩn, độc hại, cần cách ly hoặc tương tự - áp suất tại đó sẽ thấp hơn các khu vực lân cận (phòng/khu vực có độ sạch cao hơn).
Cảm biến đo chênh áp phòng sạch tạo cơ sở dữ liệu thẩm định & đánh giá
Trong thẩm định và đánh giá GMP, cảm biến chênh áp phòng sạch là cơ sở để hoàn thiện hồ sơ khi được yêu cầu xuất trình theo giai đoạn sản xuất. Cảm biến có ngõ ra tín hiệu (4-20mA/0-10V/Modbus RTU) cho phép lưu trend, cảnh báo và truy xuất khi cần - cực kỳ tiện lợi và không cần nhân sự đi ghi số thủ công.
Cảm biến chênh lệch áp suất phòng sạch giúp tiết kiệm năng lượng vận hành
Trong các phòng sạch, mỗi Pa dư ra có thể đồng nghĩa với lưu lượng cấp lớn hơn và quạt phải chạy mạnh hơn. Hệ quả là điện năng tiêu thụ cũng tăng lên đáng kể. Khi sử dụng cảm biến chênh áp phòng sạch phù hợp thì hệ thống sẽ có dữ liệu chênh áp ổn định, từ đó điều khiển biến tần/damper theo giá trị thực, góp phần tiết kiệm điện năng.
CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH ÁP DƯƠNG VÀ ÁP ÂM LÀ GÌ - ỨNG DỤNG Ở ĐÂU?
Theo nguyên tắc, không khí luôn di chuyển từ khu vực áp cao sang khu vực áp suất thấp hơn, vì thế mà phòng sạch cũng tồn tại hai kiểu ngược nhau - gọi là phòng sạch áp suất dương (áp suất bên trong phòng cao hơn bên ngoài) và phòng sạch áp suất âm (áp suất bên trong phòng thấp hơn bên ngoài).
Cảm biến chênh áp phòng sạch áp dương có nhiệm vụ giữ áp bên trong luôn cao hơn bên ngoài để ngăn bụi bẩn và vi khuẩn từ các khu vực kém sạch lân cận lọt vào.
→ Ứng dụng phù hợp: phòng sản xuất dược, điện tử, thực phẩm, phòng mổ...
Cảm biến đo chênh áp phòng sạch áp âm có nhiệm vụ giữ áp mức áp suất bên trong thấp hơn bên ngoài để không khí bẩn hoặc độc hại bên trong thể không thoát ra ngoài.
→ Ứng dụng điển hình: phòng cách ly, phòng pha chế thuốc độc tế bào, phòng thí nghiệm an toàn sinh học…
PHÂN BIỆT CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH ÁP SUẤT DƯƠNG VÀ ÁP SUẤT ÂM
Rõ ràng là mục tiêu bảo vệ của cảm biến đo chênh áp phòng sạch áp âm và cảm biến chênh lệch áp suất trong phòng sạch áp dương hoàn toàn ngược nhau. Để phân biệt nhanh hai thiết bị này, bạn có thể nhìn vào 3 điểm:
- Thứ nhất, phòng áp dương hiển thị kết quả là số dương, còn phòng áp âm hiển thị số âm, nên phòng áp âm cần cảm biến đo được hai chiều (ví dụ như ±25 Pa/±50 Pa).
- Thứ hai, mức chênh áp trong phòng sạch áp âm thường chỉ dao động ở mức rất thấp (vài Pa), nên cần thiết bị đo chênh áp phòng sạch có sai số nhỏ và khả năng hoạt động ổn định hơn.
- Thứ ba, logic cảnh báo của hai thiết bị này chạy ngược chiều: phòng sạch áp dương cảnh báo khi chỉ số giảm về 0, còn phòng sạch áp âm cảnh báo khi chỉ số tăng về 0 - điểm này cần phải lưu ý kỹ để áp dụng khi cài đặt cảnh báo cho phù hợp.
NGUYÊN TẮC CHỌN DẢI ĐO CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Nguyên tắc chọn dải đo cho cảm biến chênh lệch áp suất phòng sạch là phải bao trùm được vùng làm việc và cộng thêm biên độ dao động. Bên cạnh đó, vì mức chênh áp đo thường chỉ dao động từ 10-15 Pa nên sai số của thiết bị phải thật nhỏ.
Dưới đây là một số dải đo cảm biến chênh áp phòng sạch điển hình mà bạn có thể tham khảo:
- Phòng sạch dược, vô trùng (chênh áp 10-15 Pa): Chọn dải 0-50 Pa hoặc ±50 Pa
- Phòng cách ly áp âm (khoảng 2,5 Pa trở lên): Chọn dải ±25 Pa hoặc ±50 Pa
- Phòng đệm, airlock: Chọn dải ±50 Pa hoặc ±100 Pa
- Phòng sạch điện tử, thực phẩm: Chọn dải 0-50 Pa đến 0-100 Pa
Ngoài dải đo, người dùng cũng cần xem độ trôi điểm không theo thời gian, ảnh hưởng của nhiệt độ lên số đọc và thời gian đáp ứng của cảm biến. Ở dải đo siêu thấp trong ứng dụng phòng sạch, một cảm biến đo chênh áp với độ trôi 1-2 Pa/năm có thể khiến hệ thống hiểu sai trạng thái phòng.
Lưu ý: Đây là những dải đo cảm biến chênh áp phòng sạch tham khảo, thực tế đôi khi sẽ có sự khác biệt do tác động của nhiều yếu tố khác. Để được tư vấn lựa chọn thiết bị đo chênh áp phòng sạch phù hợp với nhu cầu ứng dụng, bạn hãy gọi ngay 0911 660 660 nhé!

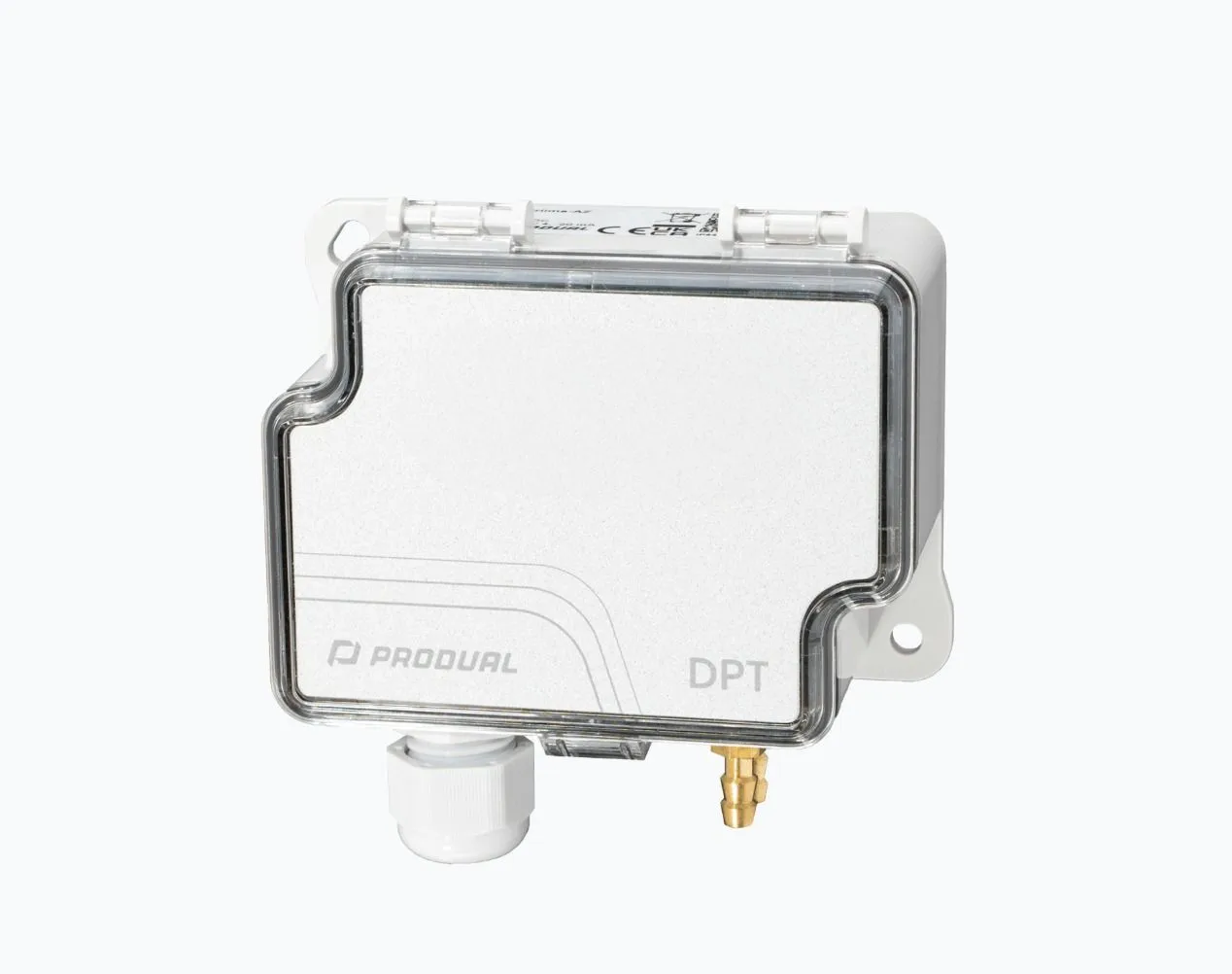

HƯỚNG DẪN HIỆU CHUẨN VÀ BẢO TRÌ CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Cảm biến chênh áp phòng sạch là thiết bị có thể được dùng trong quá trình làm hồ sơ GMP nên cần được hiệu chuẩn đầy đủ, đúng cách.
Việc bảo trì cảm biến chênh lệch áp suất phòng sạch thường tuân theo quy định nội bộ của từng nhà máy, tần suất phổ biến là 6-12 tháng/lần, bằng thiết bị chuẩn có chứng nhận truy xuất.
Giữa hai kỳ hiệu chuẩn, các kỹ sư cũng nên thực hiện kiểm tra không định kỳ thường xuyên, vì dải thấp rất dễ bị trôi.
→ Hướng dẫn nhanh: Cho hai cổng lấy áp thông nhau hoặc cùng thông với khí quyển rồi xem kết quả đo có về 0 hay không. Đồng thời, kiểm tra tình trạng ống dẫn áp xem có bị gấp, bị nứt vỡ, đọng nước hoặc tuột đầu nối không - đây là các nguyên nhân gây sai lệch kết quả đo khá phổ biến.
Ngoài ra, doanh nghiệp có thể lắp song song một đồng hồ chênh áp cơ học trong cùng khu vực để đối chiếu nhanh kết quả, hoặc dùng cảm biến chênh lệch áp suất phòng sạch điện tử cho quá trình giám sát và lưu dữ liệu.
HƯỚNG DẪN CHỌN TÍN HIỆU ĐẦU RA VÀ KHẢ NĂNG HIỂN THỊ CHO CẢM BIẾN CHÊNH ÁP PHÒNG SẠCH
Các dòng cảm biến chênh áp phòng sạch hiện đại thường có 3 kiểu tín hiệu ngõ ra phổ biến:
Tín hiệu 4-20mA phù hợp cho hệ thống cần đi dây dài, trong môi trường nhiễu. Thiết bị này có thể phát hiện ngay lập tức tình trạng hỏng thiết bị, mất nguồn, đứt dây.
Tín hiệu 0-10V được ứng dụng phổ biến khi tích hợp BMS trong các tòa nhà. Ưu tiên sử dụng khi cần đi dây ngắn, môi trường ít nhiễu từ.
Modbus RTU RS485 phù hợp cho các hệ thống cần đọc nhiều thông số, kết nối nhiều thiết bị trên một đường truyền, đảm bảo chất lượng tín hiệu trên đường dây dài và cấu hình từ xa.
Trong các phòng sạch, người dùng nên ưu tiên loại cảm biến đo chênh áp có màn hình hiển thị trực quan và ngõ ra relay để cảnh báo tại chỗ.
