Trong hệ thống HVAC, AHU, PAU, phòng sạch, tăng áp cầu thang và BMS, cảm biến chênh áp và công tắc chênh áp đều có nhiệm vụ theo dõi sự chênh lệch áp suất giữa hai vị trí. Tuy nhiên, hai thiết bị khác nhau rõ rệt về nguyên lý hoạt động, loại tín hiệu ngõ ra và khả năng tích hợp vào hệ thống điều khiển.
CÔNG TẮC CHÊNH ÁP ECO-PS300, ECO-PS500 VÀ ECO-PS1000 HOẠT ĐỘNG NHƯ THẾ NÀO?
Công tắc chênh áp - Differential Pressure Switch được thiết kế để phát hiện khi chênh lệch áp suất đạt đến một ngưỡng nhất định. Thiết bị có hai cổng áp suất, thường ký hiệu (+) và (-). Chênh lệch áp suất giữa hai cổng tác động lên cơ cấu bên trong và làm thay đổi trạng thái tiếp điểm khi đạt tới giá trị đã cài đặt.
Dòng ECO-PS của ECOSENSE sử dụng tín hiệu ON/OFF, vì vậy thiết bị không truyền về BMS một giá trị chênh áp liên tục theo đơn vị Pa. Thay vào đó, hệ thống chỉ nhận biết trạng thái tiếp điểm đang đóng hay mở.
Ví dụ, khi sử dụng công tắc chênh áp để giám sát bộ lọc AHU, người vận hành có thể cài điểm chuyển mạch ở một mức chênh áp nhất định. Khi bộ lọc ngày càng bẩn, sức cản không khí tăng và chênh áp qua bộ lọc tăng lên. Khi chênh áp đạt tới ngưỡng cài đặt, ECO-PS chuyển trạng thái tiếp điểm để gửi cảnh báo cần kiểm tra hoặc thay lọc.
Đây là lý do công tắc chênh áp lọc AHU được sử dụng rất phổ biến: cấu tạo đơn giản, dễ cài đặt và phù hợp khi hệ thống chỉ cần biết bộ lọc đã đạt ngưỡng cảnh báo hay chưa.

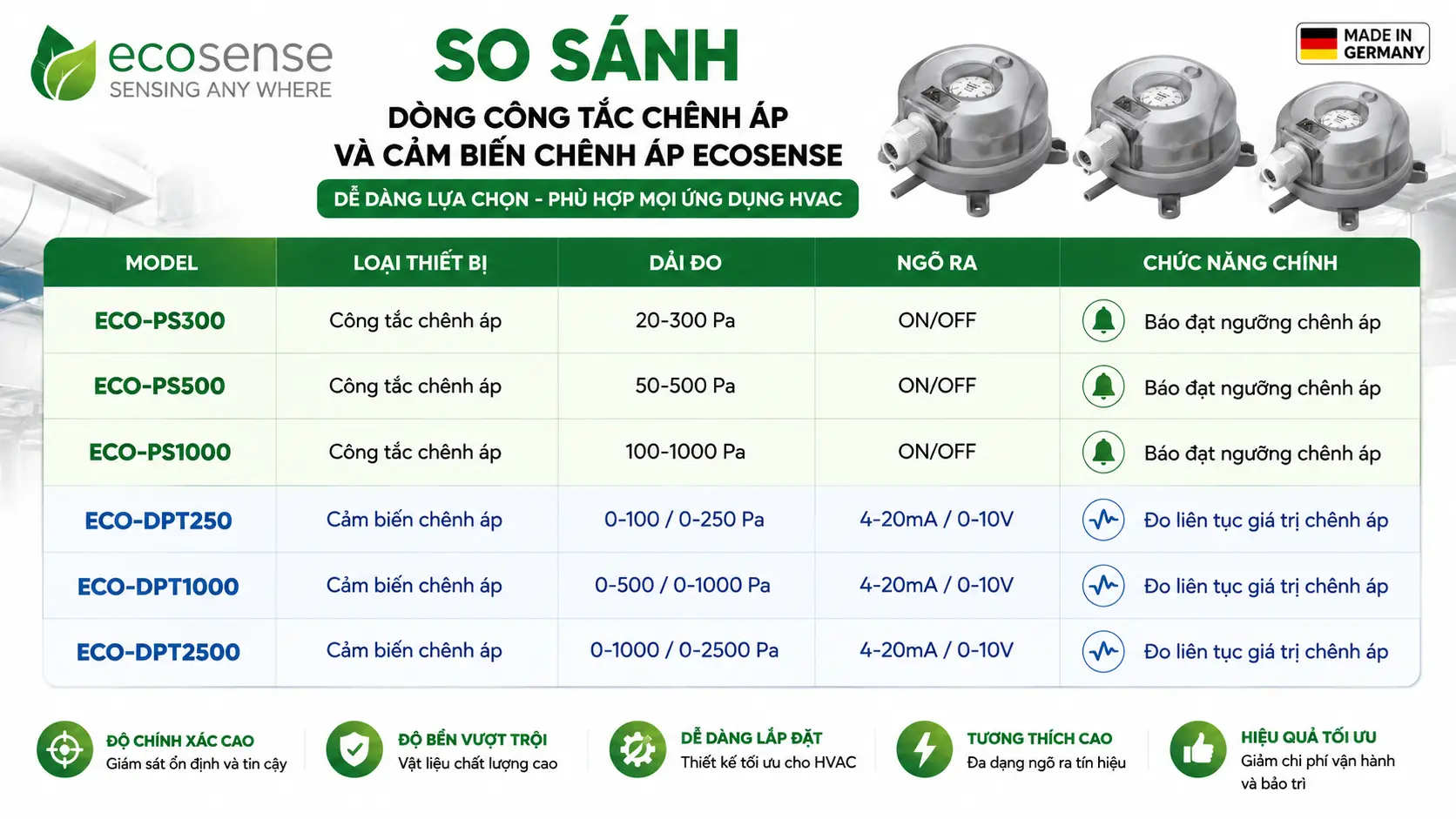

Có thể lấy hai dòng sản phẩm của ECOSENSE làm ví dụ. Dòng công tắc chênh áp ECO-PS300, ECO-PS500 và ECO-PS1000 cung cấp tín hiệu đóng/ngắt ON/OFF, trong khi dòng cảm biến chênh áp ECO-DPT250, ECO-DPT1000 và ECO-DPT2500 đo liên tục giá trị chênh áp và chuyển đổi thành tín hiệu analog 4-20mA hoặc 0-10V.
Ba dải đo phổ biến gồm ECO-PS300: 20-300 Pa, ECO-PS500: 50-500 Pa và ECO-PS1000: 100-1000 Pa.
Trong đó, ECO-PS300 phù hợp với các ứng dụng chênh áp thấp như bộ lọc, xác nhận trạng thái quạt và nhiều hệ thống HVAC. ECO-PS500 mở rộng phạm vi lên 500 Pa, phù hợp với các hệ thống có sức cản lớn hơn. ECO-PS1000 có dải 100-1000 Pa, thường được lựa chọn khi cần giám sát mức chênh áp cao hơn.
CẢM BIẾN CHÊNH ÁP ECO-DPT250, ECO-DPT1000 VÀ ECO-DPT2500 KHÁC GÌ?
Cảm biến chênh áp - Differential Pressure Transmitter cũng nhận áp suất từ hai cổng (+) và (-), nhưng thay vì chỉ đóng hoặc ngắt tiếp điểm tại một ngưỡng nhất định, thiết bị đo liên tục giá trị chênh áp thực tế.
Giá trị chênh áp sau đó được chuyển đổi thành tín hiệu tiêu chuẩn như 4-20mA hoặc 0-10V, cho phép BMS, DDC hoặc PLC biết chính xác tại mỗi thời điểm hệ thống đang có chênh áp bao nhiêu Pa. Dòng ECO-DPT của ECOSENSE hỗ trợ cả tín hiệu 4-20mA và 0-10V cho các ứng dụng giám sát chênh áp khí.
Ví dụ, nếu một cảm biến chênh áp ECO-DPT250 được thiết lập ở dải 0-100 Pa, hệ thống BMS không đơn thuần nhận thông tin "bình thường" hoặc "cảnh báo". BMS có thể theo dõi liên tục sự thay đổi của chênh áp trong toàn bộ dải đo.
Điều này đặc biệt quan trọng đối với cảm biến chênh áp phòng sạch, cảm biến chênh áp BMS và cảm biến chênh áp cầu thang, bởi hệ thống thường cần biết giá trị áp suất thực tế để hiển thị, lưu lịch sử, tạo cảnh báo hoặc điều khiển biến tần/quạt.
Điểm khác biệt quan trọng nhất nằm ở thông tin mà hệ thống nhận được.
Nếu sử dụng ECO-PS300, hệ thống chủ yếu nhận trạng thái ON/OFF khi chênh áp đạt tới điểm cài đặt. Nếu sử dụng ECO-DPT250, hệ thống có thể đọc liên tục giá trị chênh áp trong các dải 0-100 Pa hoặc 0-250 Pa.
Vì vậy, công tắc chênh áp thích hợp với chức năng cảnh báo và liên động, còn cảm biến chênh áp thích hợp với chức năng đo lường, giám sát và điều khiển.
SO SÁNH CÔNG TẮC CHÊNH ÁP VÀ CẢM BIẾN ÁP SUẤT KHI GIÁM SÁT LỌC AHU
Đây là ứng dụng giúp thấy rõ nhất sự khác nhau giữa hai thiết bị.
Nếu mục tiêu chỉ là xác định lọc sạch hay lọc đã bẩn đến mức cần thay, ECO-PS300 hoặc ECO-PS500 thường đã đáp ứng được yêu cầu. Người vận hành đặt một ngưỡng chênh áp và khi sức cản của lọc vượt mức đó, công tắc chuyển trạng thái để đưa tín hiệu cảnh báo.
Các dòng ECO-PS được sử dụng cho giám sát lọc khí, lọc bụi, giám sát quạt cũng như hệ thống AHU, FCU và PAU.
Ngược lại, nếu hệ thống BMS cần hiển thị chẳng hạn 85 Pa, 120 Pa hoặc 180 Pa, theo dõi xu hướng tăng chênh áp của lọc và thiết lập nhiều mức cảnh báo bằng phần mềm, nên sử dụng cảm biến chênh áp ECO-DPT.
Trong trường hợp này, ECO-DPT250 đặc biệt phù hợp cho các dải thấp 0-100 Pa hoặc 0-250 Pa. Nếu sức cản hệ thống cao hơn có thể chuyển sang ECO-DPT1000 hoặc ECO-DPT2500.
SO SÁNH KHI SỬ DỤNG CÔNG TẮC CHÊNH ÁP VÀ CẢM BIẾN ÁP SUẤT CHO PHÒNG SẠCH
Phòng sạch thường cần duy trì chênh lệch áp suất giữa các phòng hoặc giữa phòng và hành lang. Vì vậy, người vận hành thường cần biết giá trị chênh áp thực tế, chứ không chỉ cần một tiếp điểm báo ON/OFF.
Do đó, cảm biến chênh áp phòng sạch ECO-DPT250 với dải thấp 0-100 Pa hoặc 0-250 Pa thường phù hợp hơn so với công tắc ECO-PS. Tín hiệu 4-20mA hoặc 0-10V có thể được đưa về BMS, PLC hoặc bộ điều khiển để hiển thị và giám sát liên tục. ECO-DPT250 được công bố cho các ứng dụng đo chênh áp không khí, đường ống và phòng sạch.
Công tắc ECO-PS vẫn có thể được sử dụng nếu yêu cầu của hệ thống chỉ đơn giản là tạo một tín hiệu cảnh báo khi áp suất vượt hoặc thấp hơn một mức quy định, nhưng nó không thay thế chức năng đo liên tục của transmitter.
SO SÁNH KHI DÙNG CÔNG TẮC CHÊNH ÁP VÀ CẢM BIẾN ÁP SUẤT CHO TĂNG ÁP CẦU THANG
Trong hệ thống tăng áp cầu thang, cả hai loại thiết bị đều có thể được sử dụng nhưng phục vụ hai mục đích khác nhau.
Nếu hệ thống chỉ cần một tiếp điểm xác nhận chênh áp đã đạt ngưỡng yêu cầu, có thể sử dụng công tắc chênh áp ECO-PS300. Dải 20-300 Pa cho phép lựa chọn các điểm chuyển mạch ở vùng áp suất thấp thường gặp trong HVAC.
Nếu yêu cầu cần giám sát liên tục chênh áp cầu thang trên BMS, ECO-DPT250 sẽ phù hợp hơn. Khi đó người vận hành có thể biết chính xác chênh áp tại mỗi thời điểm và hệ thống điều khiển có thể sử dụng tín hiệu analog để điều chỉnh tốc độ quạt.
Đây cũng chính là sự khác biệt giữa cảm biến chênh áp cầu thang và công tắc chênh áp cầu thang: một thiết bị cung cấp giá trị đo liên tục, thiết bị còn lại chủ yếu cung cấp trạng thái đóng/ngắt.
KHI NÀO NÊN CHỌN ECO-PS300, ECO-PS500 HOẶC ECO-PS1000?
Việc lựa chọn trước hết phụ thuộc vào mức chênh áp cần giám sát.
ECO-PS300 với dải 20-300 Pa phù hợp cho các ứng dụng chênh áp thấp và là lựa chọn phổ biến cho lọc HVAC, AHU, PAU, xác nhận hoạt động của quạt và các ứng dụng áp suất thấp.
ECO-PS500 với dải 50-500 Pa phù hợp khi giá trị chênh áp cần cài đặt vượt phạm vi của ECO-PS300 hoặc khi giám sát các bộ lọc có sức cản lớn hơn.
ECO-PS1000 với dải 100-1000 Pa phù hợp với các hệ thống có chênh áp cao hơn, các bộ lọc có sức cản lớn hoặc các ứng dụng công nghiệp và HVAC yêu cầu điểm chuyển mạch trong phạm vi đến 1000 Pa.
KHI NÀO NÊN CHỌN ECO-DPT250, ECO-DPT1000 HOẶC ECO-DPT2500?
ECO-DPT250 có các dải 0-100 Pa và 0-250 Pa, vì vậy rất phù hợp cho cảm biến chênh áp phòng sạch, cảm biến chênh áp cầu thang, cảm biến chênh áp lọc AHU và các ứng dụng HVAC chênh áp thấp.
ECO-DPT1000 có thể lựa chọn dải 0-500 Pa hoặc 0-1000 Pa, phù hợp với AHU, đường ống gió, bộ lọc và các hệ thống có áp suất trung bình.
ECO-DPT2500 có các dải 0-1000 Pa và 0-2500 Pa, phù hợp với các ứng dụng có chênh áp cao hơn, hệ thống ống gió, quạt hoặc bộ lọc có sức cản lớn.
CẢM BIẾN CHÊNH ÁP HAY CÔNG TẮC CHÊNH ÁP TỐT HƠN?
Không thể nói thiết bị nào tốt hơn vì chúng phục vụ hai mục đích khác nhau.
Nếu yêu cầu chỉ là "Khi nào chênh áp đạt ngưỡng?", công tắc chênh áp như ECO-PS300, ECO-PS500 hoặc ECO-PS1000 là lựa chọn đơn giản và phù hợp.
Nếu yêu cầu là "Chênh áp hiện tại chính xác là bao nhiêu Pa?", cần sử dụng cảm biến chênh áp như ECO-DPT250, ECO-DPT1000 hoặc ECO-DPT2500.
Đối với các hệ thống BMS, DDC và PLC hiện đại cần hiển thị giá trị, lưu dữ liệu, thiết lập nhiều mức cảnh báo hoặc điều khiển quạt theo chênh áp, cảm biến chênh áp với tín hiệu 4-20mA hoặc 0-10V có nhiều lợi thế hơn. Trong khi đó, đối với chức năng báo lọc bẩn, xác nhận quạt chạy hoặc liên động ON/OFF, công tắc chênh áp thường là giải pháp đơn giản và kinh tế hơn.
Có thể nhớ ngắn gọn: ECO-PS300/500/1000 dùng để "BÁO TRẠNG THÁI", còn ECO-DPT250/1000/2500 dùng để "ĐO GIÁ TRỊ".
