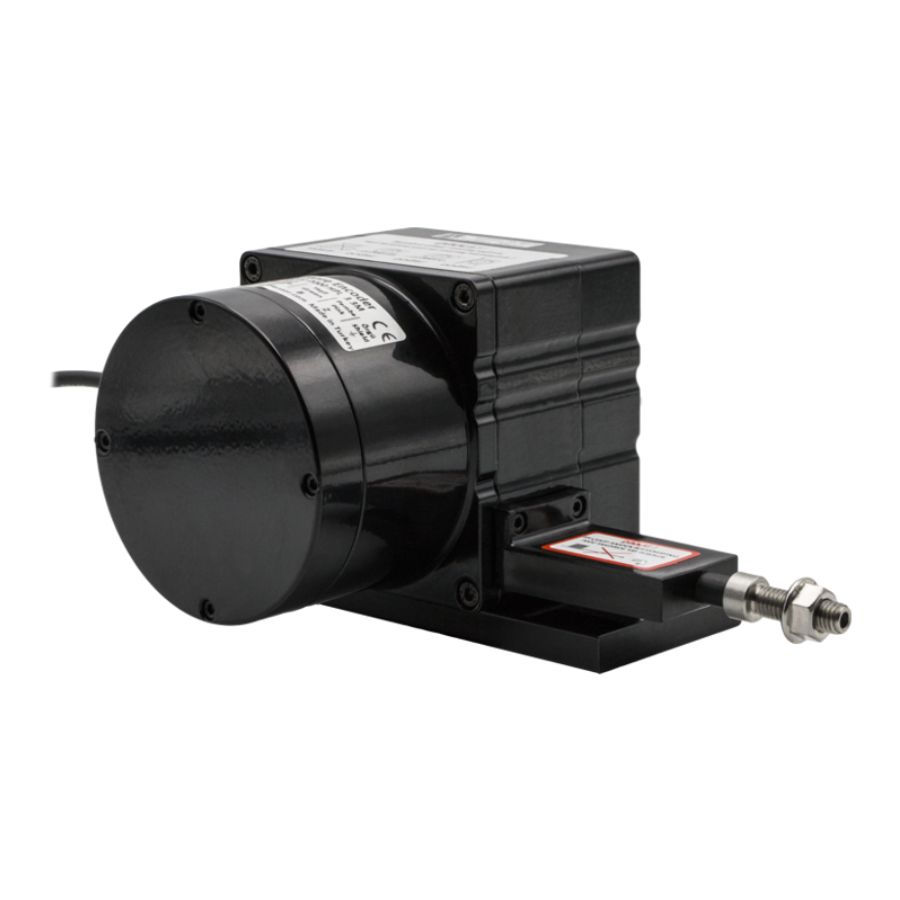

AWP 210 là cảm biến dây rút có khả năng đo hành trình dài, độ tuyến tính tuyệt vời, ngõ ra đa dạng - phù hợp với nhiều ứng dụng công nghiệp từ quy mô nhỏ đến lớn như máy ép, cần cẩu, thang máy và robot công nghiệp.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CẢM BIẾN DÂY RÚT AWP 210
Cấu Tạo Chính
Cảm biến dây rút AWP 210 được cấu thành từ các bộ phận chính như sau:
- Thân vỏ: Hợp kim nhôm anodized kết hợp thép và nhựa kỹ thuật, có khả năng chịu rung xóc, chống ăn mòn.
- Dây đo: Dây thép không gỉ độ bền kéo cao.
- Biến trở xoay: Phần tử cảm biến trung tâm, chuyển đổi chuyển động quay thành tín hiệu điện tương tự.
- Cuộn lò xo hồi vị: Tự động thu dây về khi không còn lực kéo.
- Bộ chuyển đổi tín hiệu: Chuyển tín hiệu đo được thành thông số chuẩn mà các hệ thống có thể đọc và phân tích.
- Bộ phận kết nối: Cáp 3m (tiêu chuẩn), 5m, 10m.
Nguyên Lý Hoạt Động
Cảm biến dây kéo AWP 210 hoạt động theo nguyên lý biến trở - cụ thể như sau:
- Khi đối tượng đo dịch chuyển, dây thép bị kéo ra theo chiều tuyến tính.
- Chuyển động thẳng của dây truyền qua cơ cấu cuộn làm quay biến trở bên trong.
- Biến trở xoay làm thay đổi giá trị điện trở (tỷ lệ thuận với độ dịch chuyển).
- Tín hiệu điện trở được xử lý và xuất ra dưới dạng Potentiometric/0-10 VDC/4-20 mA.
- Khi lực kéo được giải phóng, lò xo hồi vị tự động thu dây về vị trí ban đầu.
ỨNG DỤNG CẢM BIẾN DÂY RÚT AWP 210
Cảm biến dây rút AWP 210 được tin dùng nhờ những ưu điểm nổi bật:
- Các chiều dài hành trình (đo) khác nhau, từ 0-1000 mm và 0-5000 mm
- Độ tuyến tính ±0,5% FS
- Tùy chọn đầu ra analog điện áp, 0-10 VDC hoặc 4-20 mA
- Dây đo bằng thép không gỉ
- Cấp bảo vệ IP53
- Thiết kế nhỏ gọn
- Dễ dàng lắp đặt
- Chống sốc/rung
- Thân bằng nhôm anod hóa.
Trên thực tế, cảm biến hành trình dây rút AWP 210 được tin dùng trong các ứng dụng như:
- Thang máy
- Máy ép
- Hệ thống cần cẩu
- Máy chế biến gỗ
- Máy chế biến đá cẩm thạch
- Định vị lưu trữ
- Điều khiển cửa cống
- Máy nén khí
- Máy gia công kính
- Sàn nâng
- Ứng dụng trong công nghệ y tế (bàn mổ, v.v.)
- Xe nâng hàng
- Máy vít
- Máy giấy
- Máy may
- Máy thủy lực
- Máy gia công kim loại tấm
- Máy in
- Thiết bị điều khiển ngang
- Máy móc xây dựng
- Robot công nghiệp
- Máy ép phun
- Đo mức chất lỏng và điều khiển vị trí.

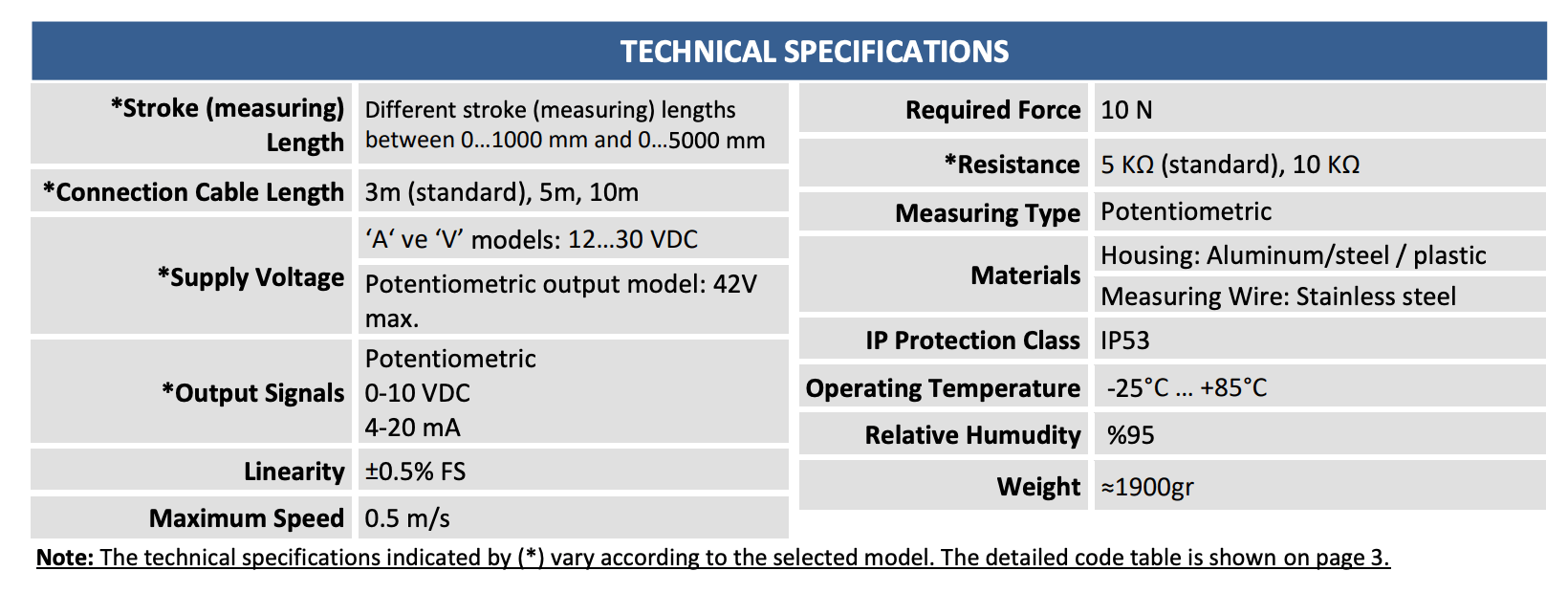

THÔNG SỐ KỸ THUẬT CẢM BIẾN DÂY RÚT AWP 210
Bảng thông số kỹ thuật chi tiết:

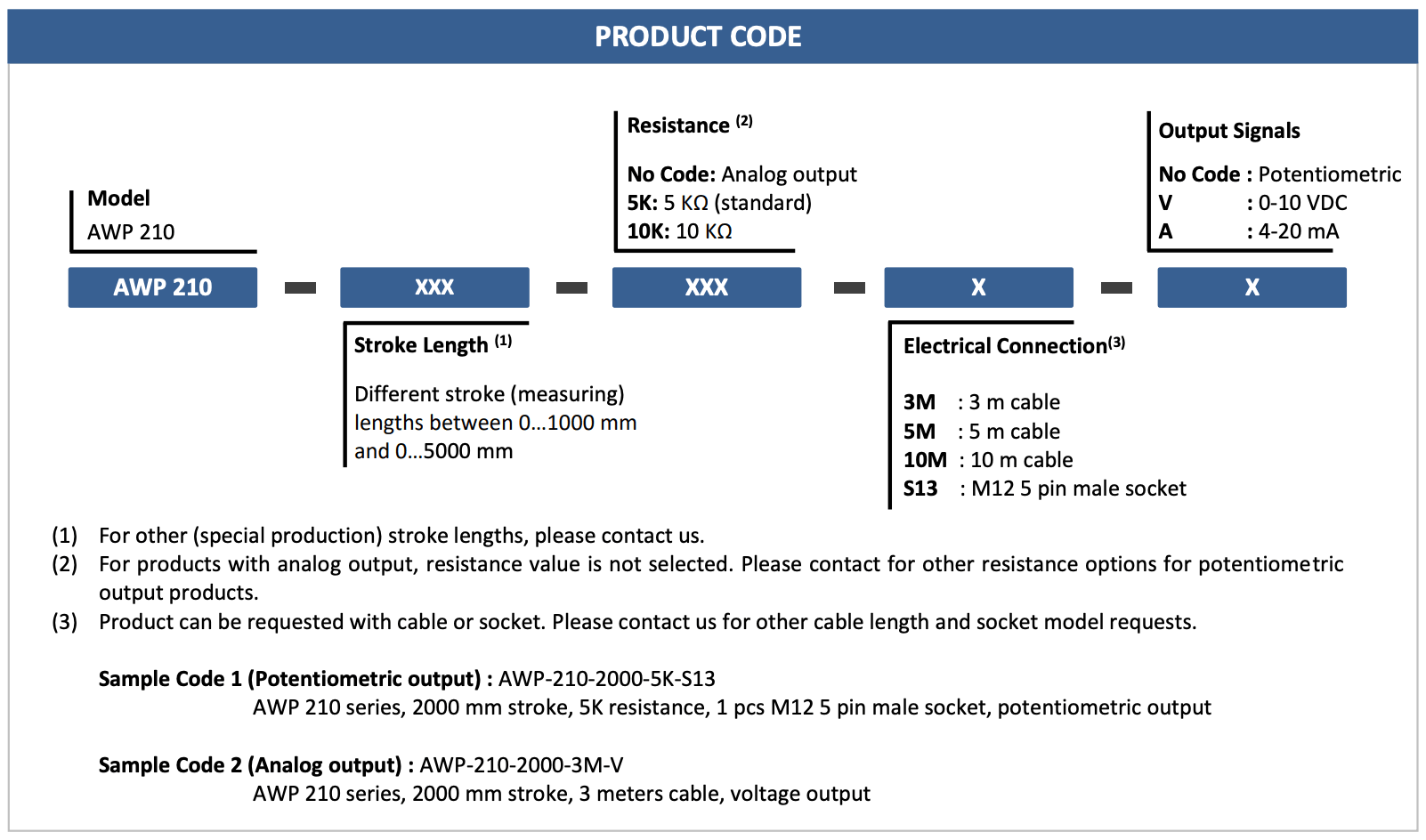

Cảm biến dây rút AWP 210 có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:
Sensors Việt Nam cung cấp cảm biến dây rút AWP 210 chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
