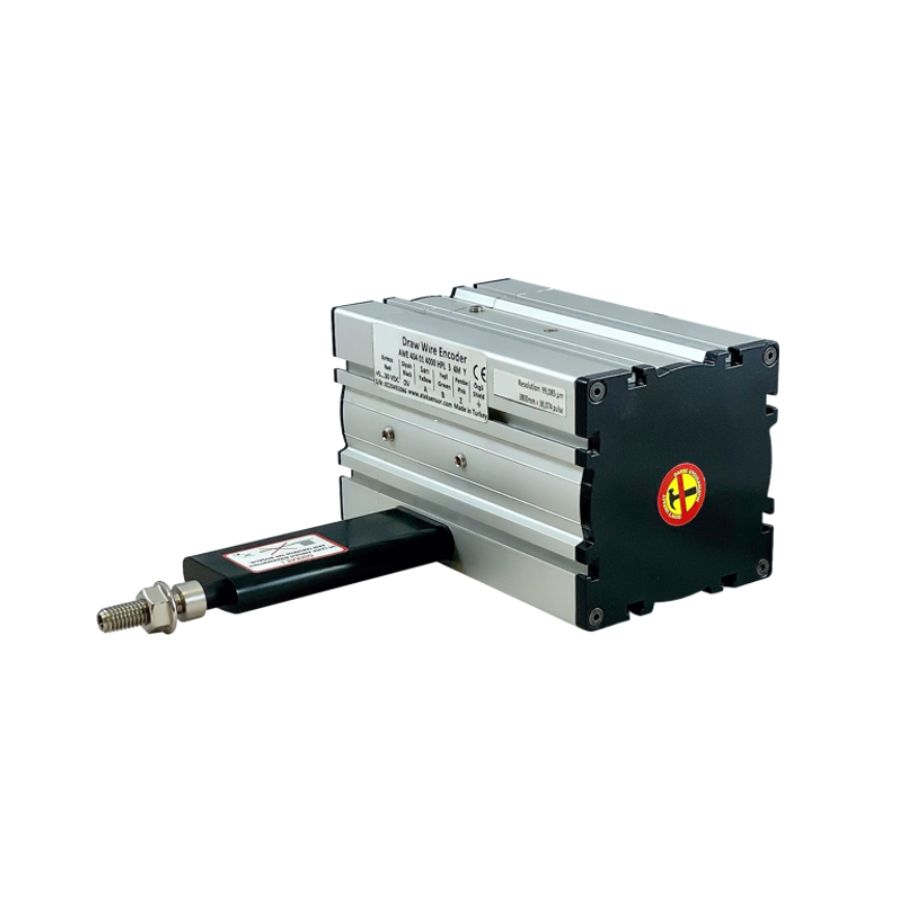

AWP 404 của ATEK - Thổ Nhĩ Kỳ là một trong những dòng cảm biến dây rút được tin dùng rộng rãi trong môi trường công nghiệp nặng. Sản phẩm sở hữu thiết kế nhỏ gọn, độ bền cao và tính linh hoạt trong tín hiệu ngõ ra.
SƠ LƯỢC VỀ CẢM BIẾN DÂY RÚT AWP 404
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc đo hành trình tuyến tính một cách liên tục và chính xác là yếu tố quan trọng, làm cơ sở để đảm bảo an toàn vận hành và chất lượng sản phẩm.
AWP 404 không chỉ là một cảm biến vị trí đơn thuần. Đây là giải pháp cơ - điện tích hợp, kết hợp cơ cấu dây rút bằng thép không gỉ độ bền cao với bộ cảm biến điện trở quay, cho phép chuyển đổi chuyển động tuyến tính thành tín hiệu điện liên tục, ổn định và dễ tích hợp vào mọi hệ thống PLC/SCADA.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CẢM BIẾN DÂY RÚT AWP 404
Cấu Tạo Chính
Cảm biến dây rút AWP 404 được cấu thành từ các bộ phận chính sau đây:
- Thân cảm biến: Vỏ được làm từ chất liệu nhôm anodized, kết hợp thép và nhựa - đảm bảo trọng lượng nhẹ, chống ăn mòn, chịu rung tốt.
- Dây đo: Được làm từ thép không gỉ cường độ cao - chịu lực kéo lặp lại nhiều lần mà không giãn hoặc đứt.
- Biến trở quay: Bộ phận chuyển đổi tín hiệu cơ học thành tín hiệu điện.
- Lò xo hồi VỊ: Tự động thu dây về khi hành trình kết thúc, đảm bảo dây luôn căng và sẵn sàng đo cho những chu trình kế tiếp.
- Kết nối điện: Cáp dài 3m hoặc đầu nối M12.
Nguyên Lý Hoạt Động
Cảm biến dây kéo AWP 404 hoạt động theo nguyên lý đo biến trở:
- Khi đối tượng cần đo dịch chuyển ra xa, dây thép bị kéo ra, làm quay trục biến trở bên trong.
- Góc quay của biến trở tỷ lệ tuyến tính với độ dài dây được kéo ra.
- Giá trị điện trở thay đổi → mạch điện tử chuyển đổi sang tín hiệu đầu ra: Potentiometric/0-10 VDC/4-20 mA/CANopoen/SSI.
- Khi đối tượng quay về, lò xo cuộn tự động thu dây vào, biến trở quay ngược chiều, tín hiệu giảm tương ứng.
ỨNG DỤNG CẢM BIẾN DÂY RÚT AWP 404
Cảm biến dây rút AWP 404 tập hợp nhiều ưu điểm thực tế:
- Dải đo rộng, linh hoạt 1000-4000 mm
- Độ tuyến tính xuất sắc ±0.5% FS
- 5 lựa chọn tín hiệu ra: Potentiometric/0-10 VDC/4-20 mA/CANopoen/SSI
- Cấp bảo vệ IP54 tiêu chuẩn hoặc IP67 (tùy chọn)
- Tốc độ đo tối đa 0.5 m/s
- Chống sốc và rung
- Thân nhôm anodized nhỏ gọn
- Lực kéo cần thiết chỉ 5N
- Nhiệt độ vận hành rộng, từ -25°C đến +85°C.
Nhờ những ưu điểm trên, cảm biến hành trình dây rút AWP 404 được ứng dụng trong hàng loạt lĩnh vực công nghiệp:
- Thang máy
- Máy ép
- Hệ thống cần cẩu
- Máy chế biến gỗ
- Máy chế biến đá cẩm thạch
- Định vị lưu trữ
- Điều khiển cửa cống
- Máy nén khí
- Máy gia công kính
- Sàn nâng
- Ứng dụng trong công nghệ y tế (bàn mổ, v.v.)
- Xe nâng hàng
- Máy vít
- Máy giấy
- Máy may
- Máy thủy lực
- Máy gia công kim loại tấm
- Máy in
- Thiết bị điều khiển ngang
- Máy móc xây dựng
- Robot công nghiệp
- Máy ép phun
- Đo mức chất lỏng và điều khiển vị trí
THÔNG SỐ KỸ THUẬT CẢM BIẾN DÂY RÚT AWP 404
Cảm biến dây rút AWP 404 có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

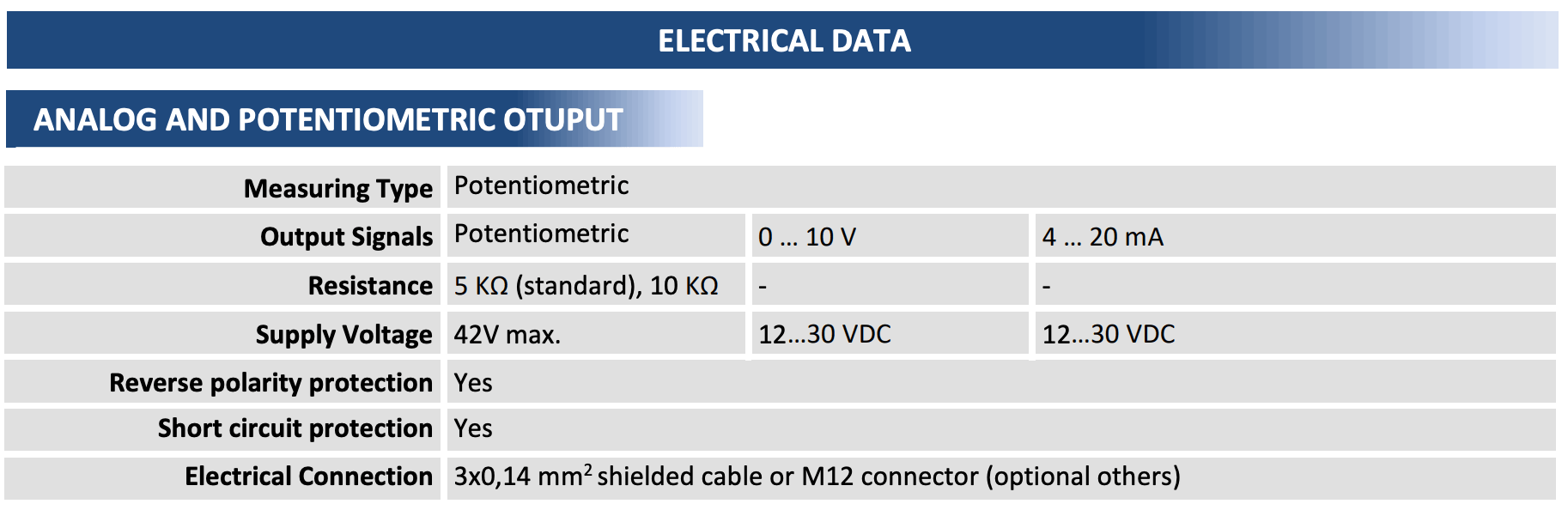

Phiên Bản Ngõ Ra Analog Và Điện Thế
Bảng thông số kỹ thuật chi tiết:

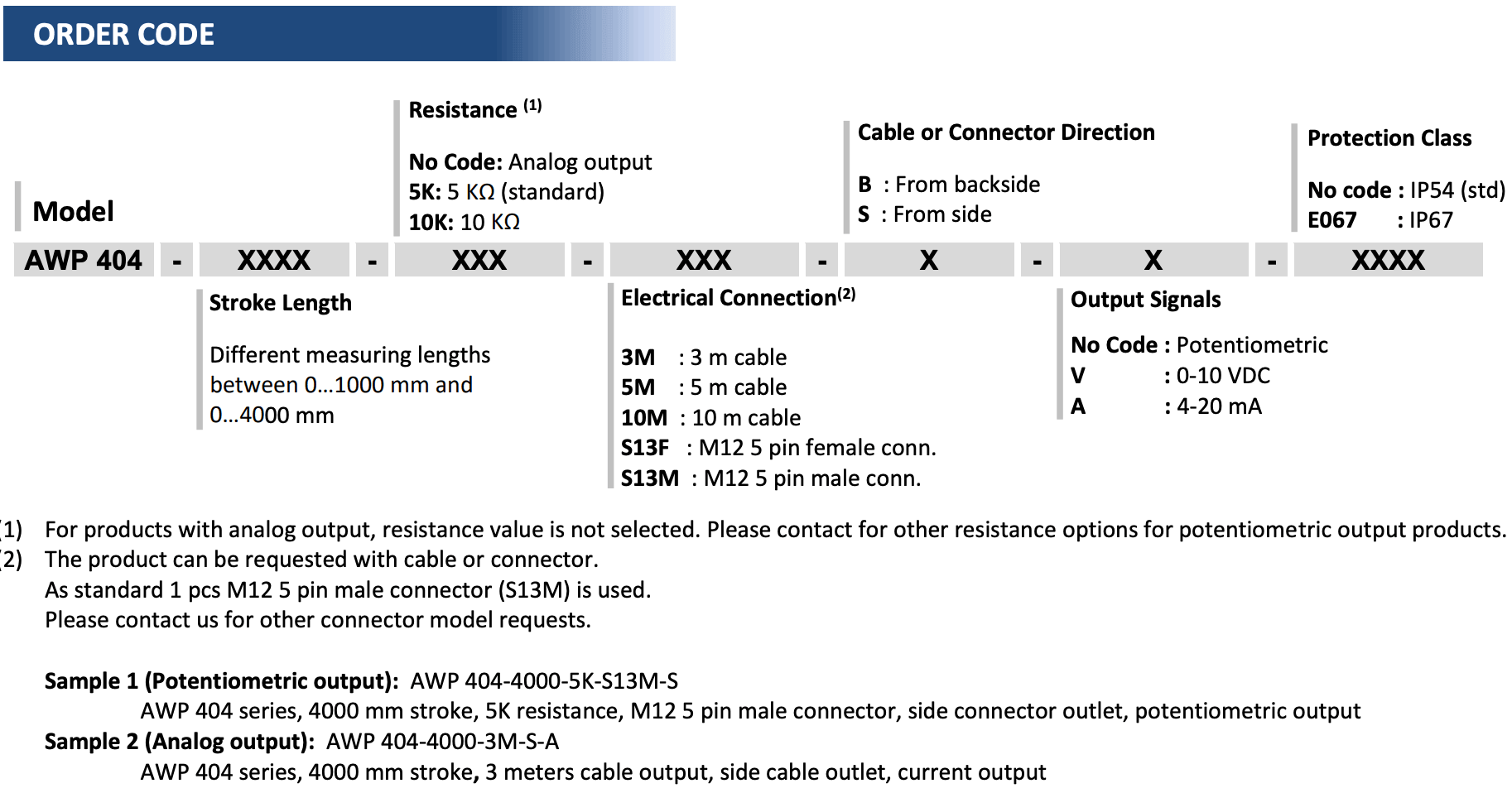

Oder code tham khảo:

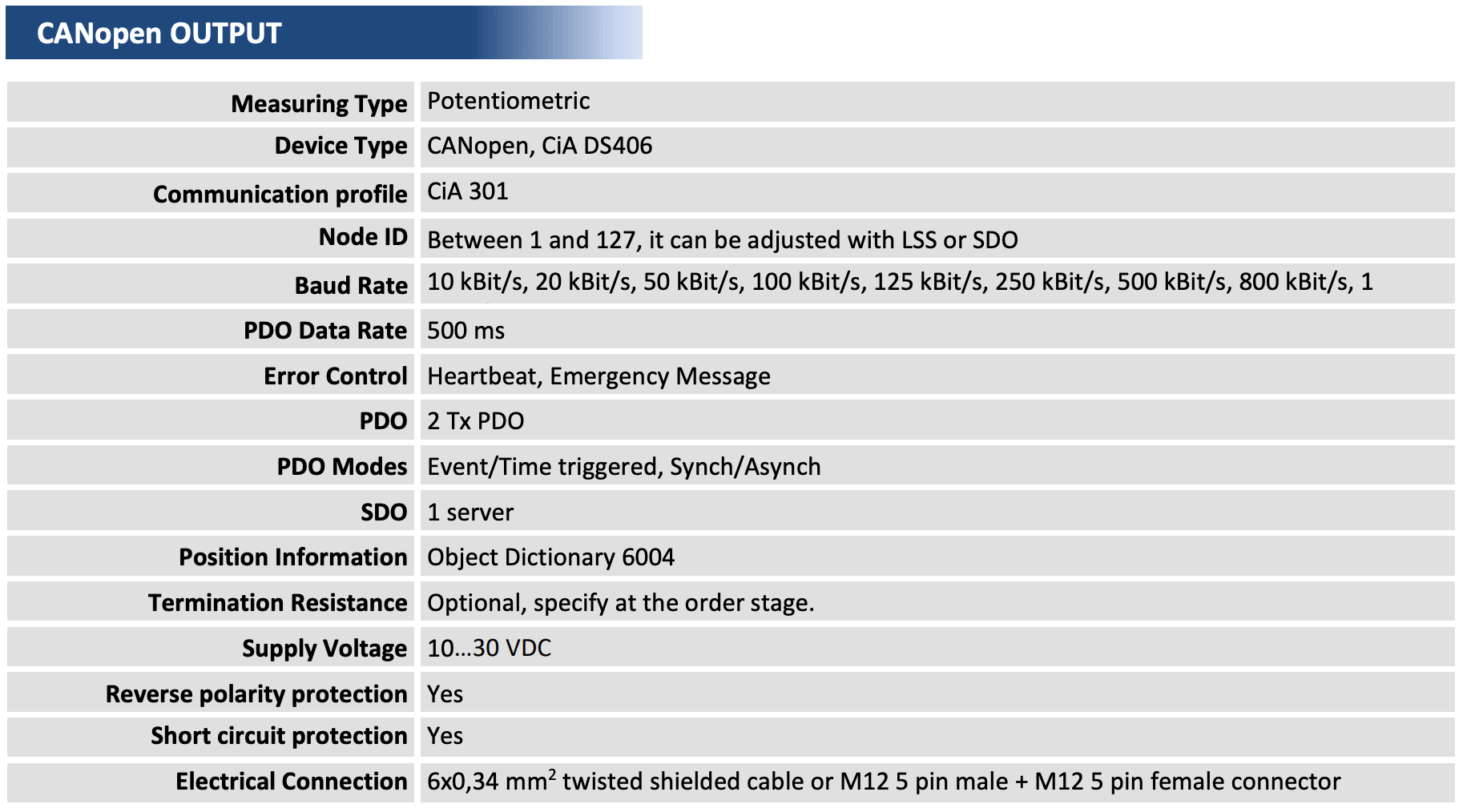

Phiên Bản Ngõ Ra CANopen
Bảng thông số kỹ thuật chi tiết:

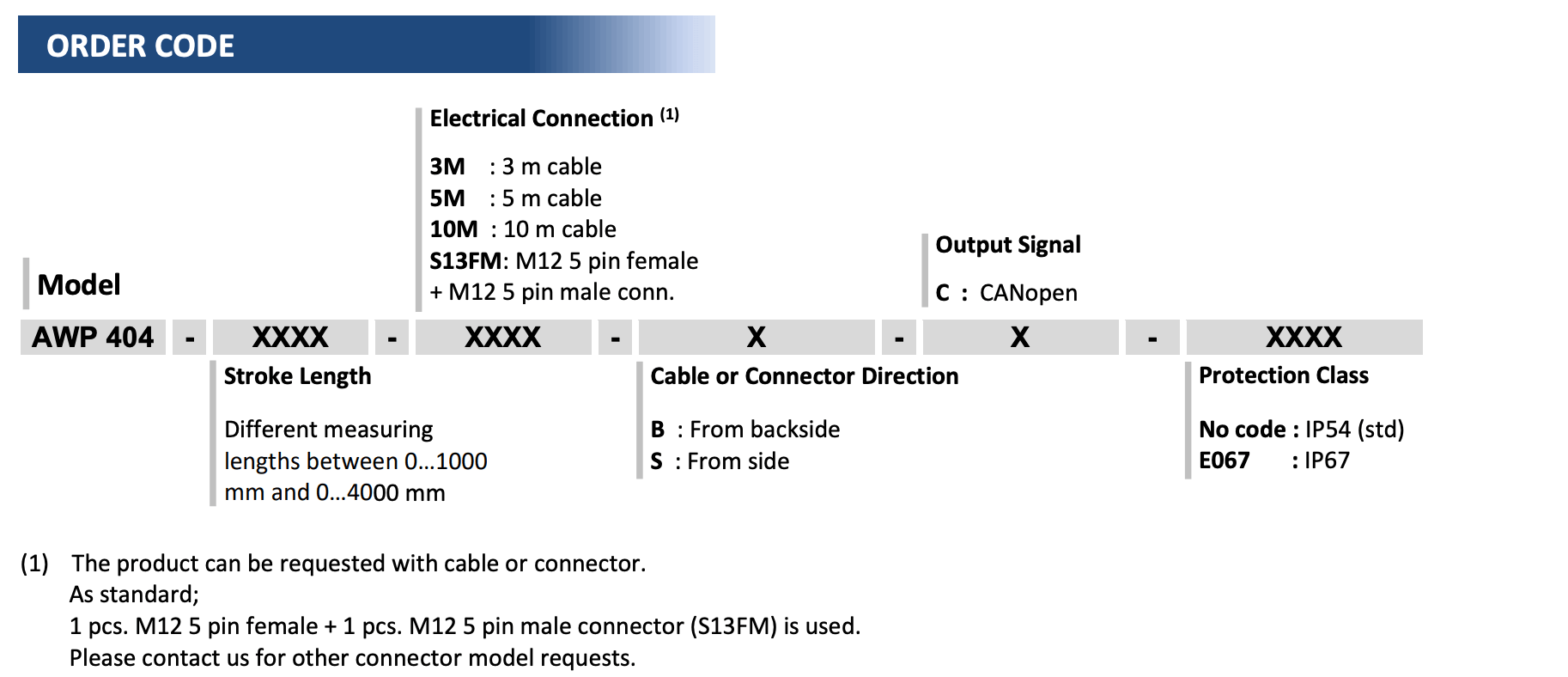

Oder code tham khảo:

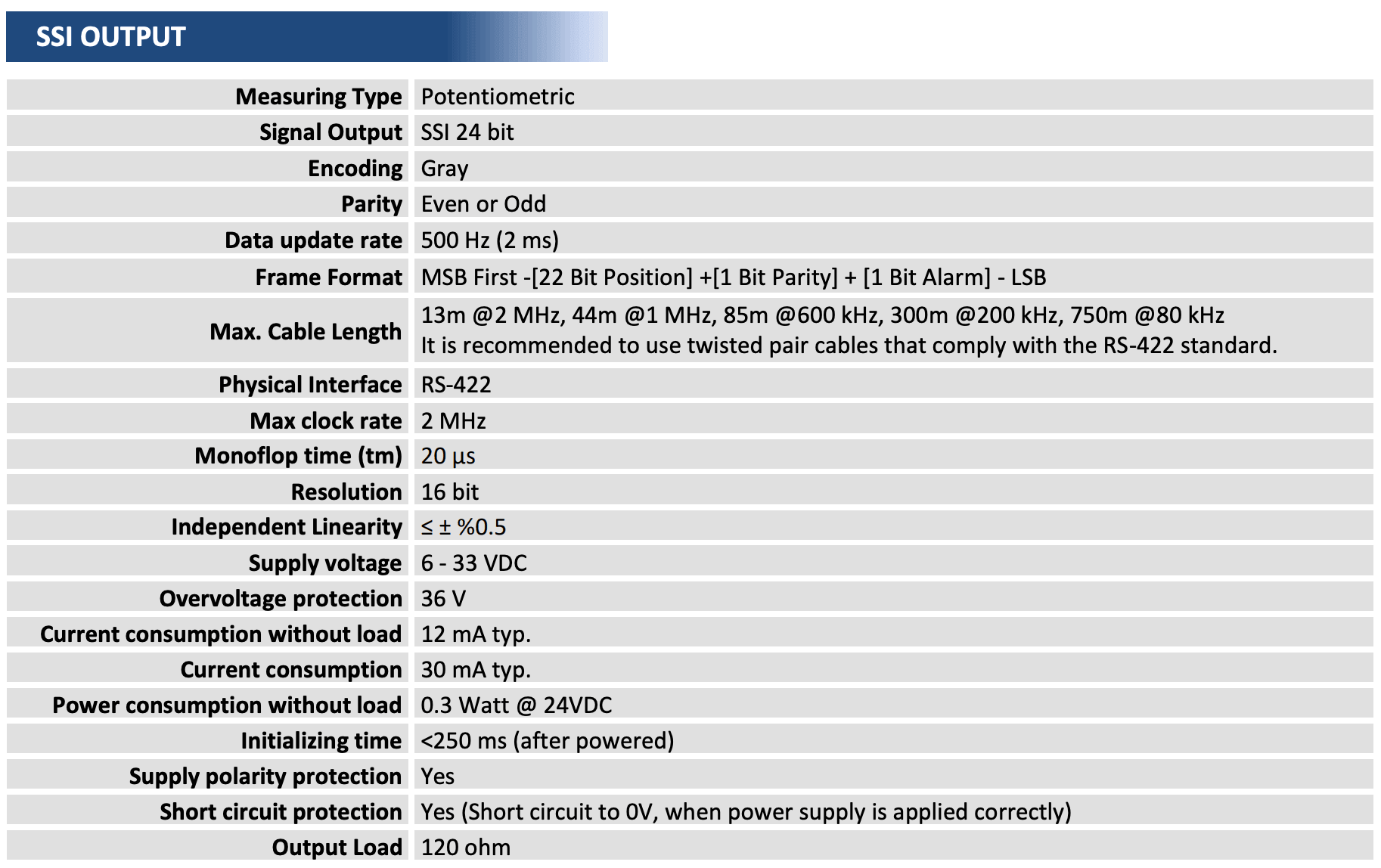

Phiên Bản Ngõ Ra SSI
Bảng thông số kỹ thuật chi tiết:

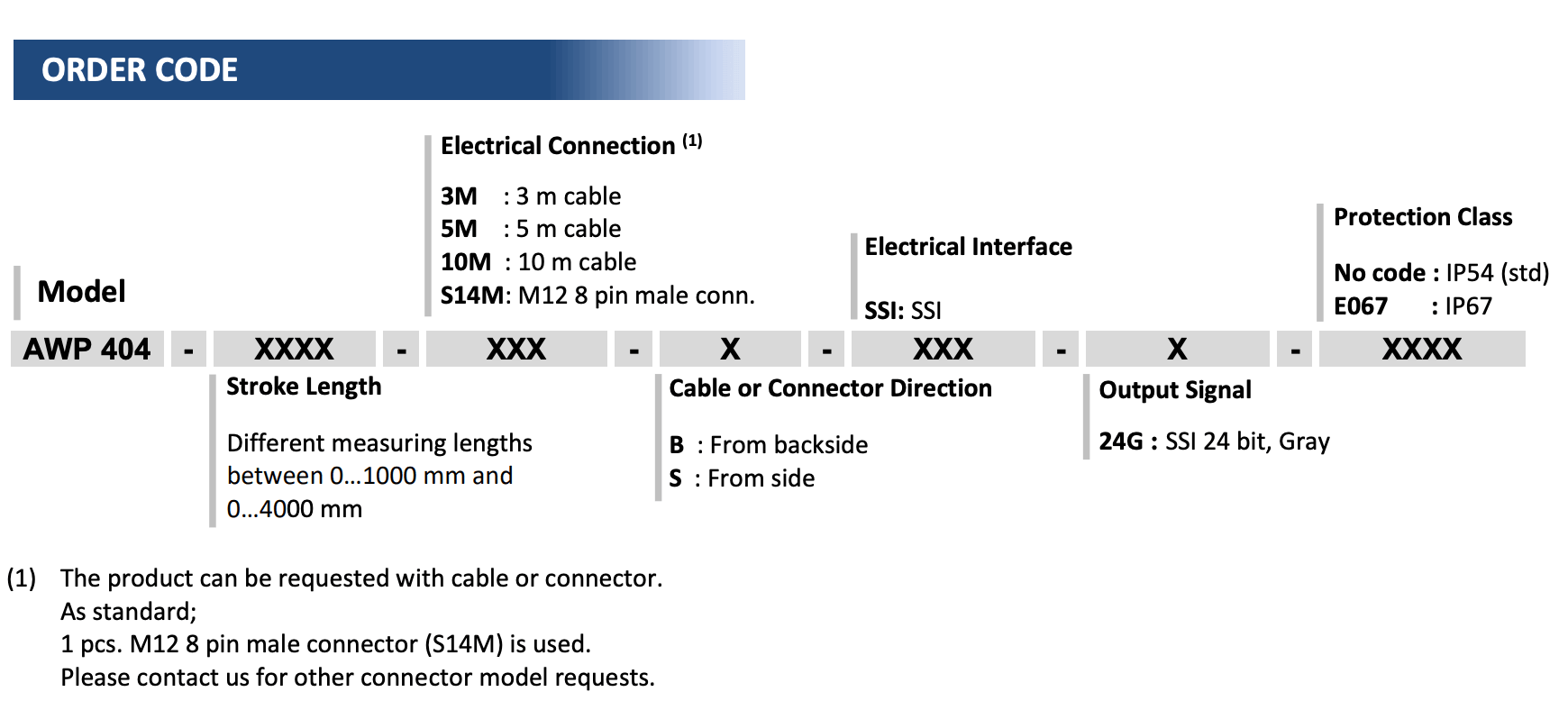

Oder code tham khảo:
Sensors Việt Nam cung cấp cảm biến dây rút AWP 404 chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
