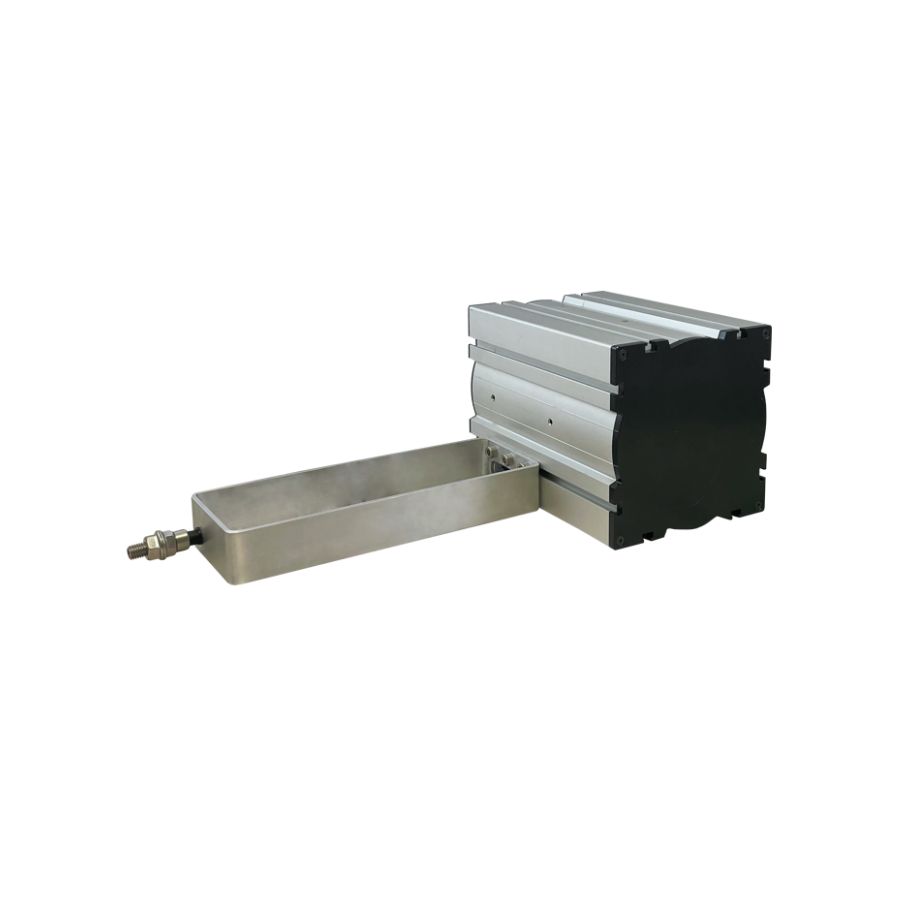

AWP 512 của ATEK - Thổ Nhĩ Kỳ là một trong những dòng cảm biến dây rút được tin dùng rộng rãi trong môi trường công nghiệp. Sản phẩm sở hữu thiết kế nhỏ gọn, độ bền cao và linh hoạt trong tín hiệu ngõ ra.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CẢM BIẾN DÂY RÚT AWP 512
Cấu Tạo Chính
Cảm biến dây rút AWP 512 được cấu thành từ các bộ phận chính sau đây:
- Thân cảm biến: Vỏ được làm từ chất liệu nhôm anodized, kết hợp thép và nhựa - đảm bảo trọng lượng nhẹ, chống ăn mòn, chịu rung tốt.
- Dây đo: Được làm từ thép không gỉ cường độ cao - chịu lực kéo lặp lại nhiều lần mà không giãn hoặc đứt.
- Biến trở quay: Bộ phận chuyển đổi tín hiệu cơ học thành tín hiệu điện.
- Lò xo cuộn hồi: Tự động thu dây về khi hành trình kết thúc, đảm bảo dây luôn căng và sẵn sàng đo cho những chu trình kế tiếp.
- Bo mạch chuyển đổi tín hiệu: Xử lý và xuất tín hiệu dưới dạng Potentiometric, 4-20mA, 0-10VDC hoặc CANopen.
- Đầu kết nối: Cáp có vỏ bọc chống nhiễu 3x0.14 mm² hoặc đầu nối M12 5-pin (tùy chọn).
Nguyên Lý Hoạt Động
Cảm biến dây kéo AWP 512 hoạt động theo nguyên lý đo như sau:
Khi đối tượng di chuyển ra xa → Dây cáp thép kéo ra → Cuộn dây quay → Bộ chiết áp quay theo → Thay đổi giá trị điện trở/điện áp/dòng điện → Tín hiệu điện tương ứng vị trí được gửi đến bộ điều khiển.
Khi đối tượng di chuyển trở lại → Lò xo tự động thu dây → Cuộn quay ngược chiều → Giá trị tín hiệu điện giảm tương ứng.
ỨNG DỤNG CẢM BIẾN DÂY RÚT AWP 512
Cảm biến dây rút AWP 512 tập hợp nhiều ưu điểm thực tế:
- Chiều dài hành trình (đo) khác nhau từ 5000 - 12000 mm
- Độ tuyến tính FS tuyệt vời - ±1%
- Các tùy chọn đầu ra đa dạng: chiết áp, 0-10 VDC, 4-20 mA hoặc CANopen
- Cấp bảo vệ IP54 (tùy chọn IP67) - bảo vệ thiết bị an toàn trong môi trường công nghiệp
- Thiết kế nhỏ gọn và dễ dàng lắp đặt
- Chống sốc/rung
- Thân bằng nhôm mạ anod vừa nhẹ vừa bền.
Nhờ những ưu điểm trên, cảm biến hành trình dây rút AWP 512 được ứng dụng trong hàng loạt lĩnh vực công nghiệp:
- Thang máy
- Máy ép
- Hệ thống cần cẩu
- Máy chế biến gỗ
- Máy chế biến đá cẩm thạch
- Định vị lưu trữ
- Điều khiển cửa cống
- Máy nén khí
- Máy gia công kính
- Sàn nâng
- Ứng dụng trong công nghệ y tế (bàn mổ, v.v.)
- Xe nâng hàng
- Máy vít
- Máy giấy
- Máy may
- Máy thủy lực
- Máy gia công kim loại tấm
- Máy in
- Thiết bị điều khiển ngang
- Máy móc xây dựng
- Robot công nghiệp
- Máy ép phun
- Đo mức chất lỏng và điều khiển vị trí.
THÔNG SỐ KỸ THUẬT CẢM BIẾN DÂY RÚT AWP 512
Cảm biến dây rút AWP 512 có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

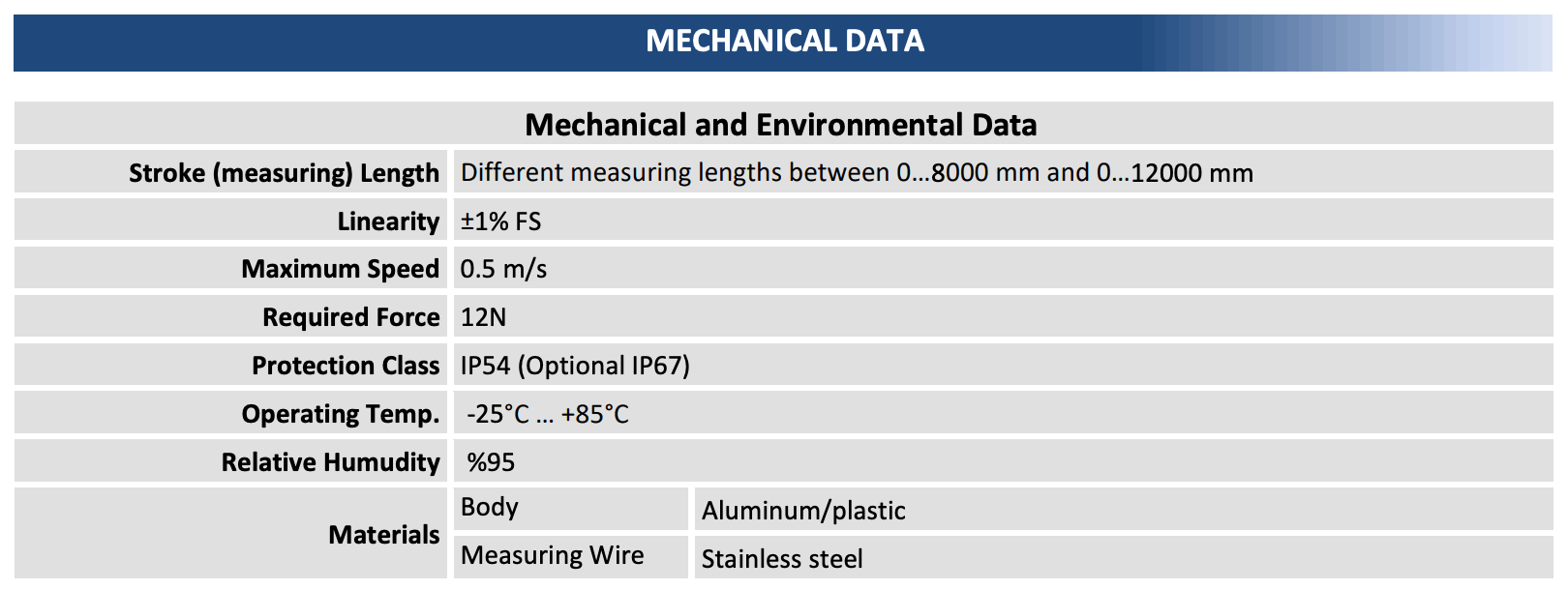

Bảng thông số kỹ thuật cơ khí:

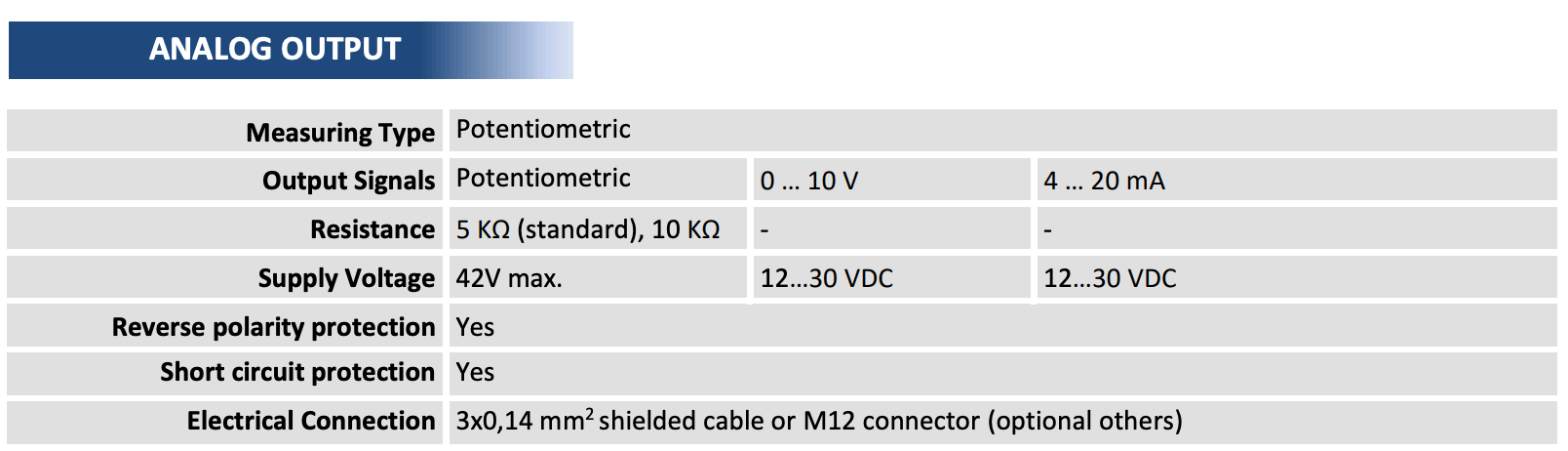

Bảng thông số kỹ thuật điện - phiên bản ngõ ra analog:

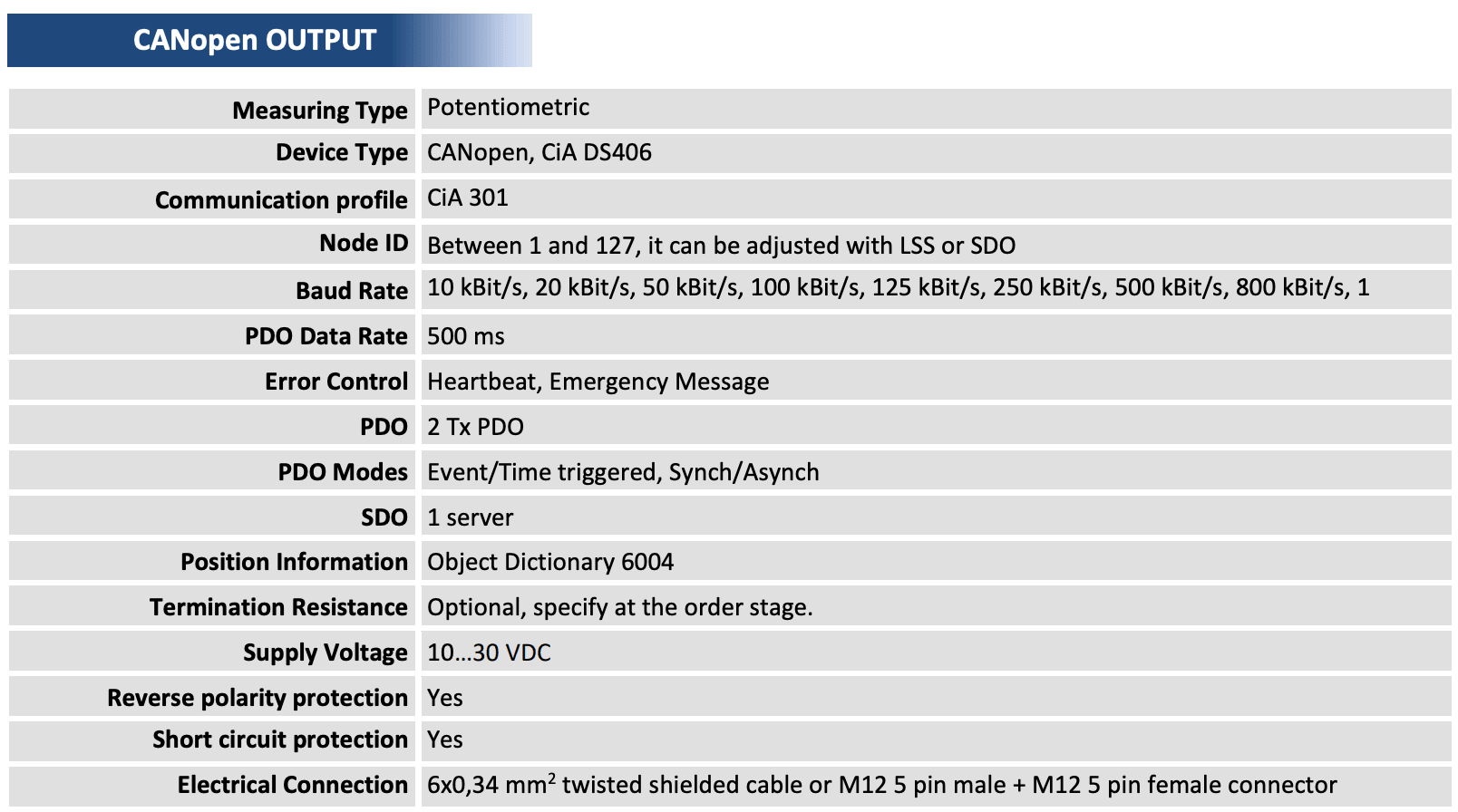

Bảng thông số kỹ thuật điện - phiên bản ngõ ra CANopen:

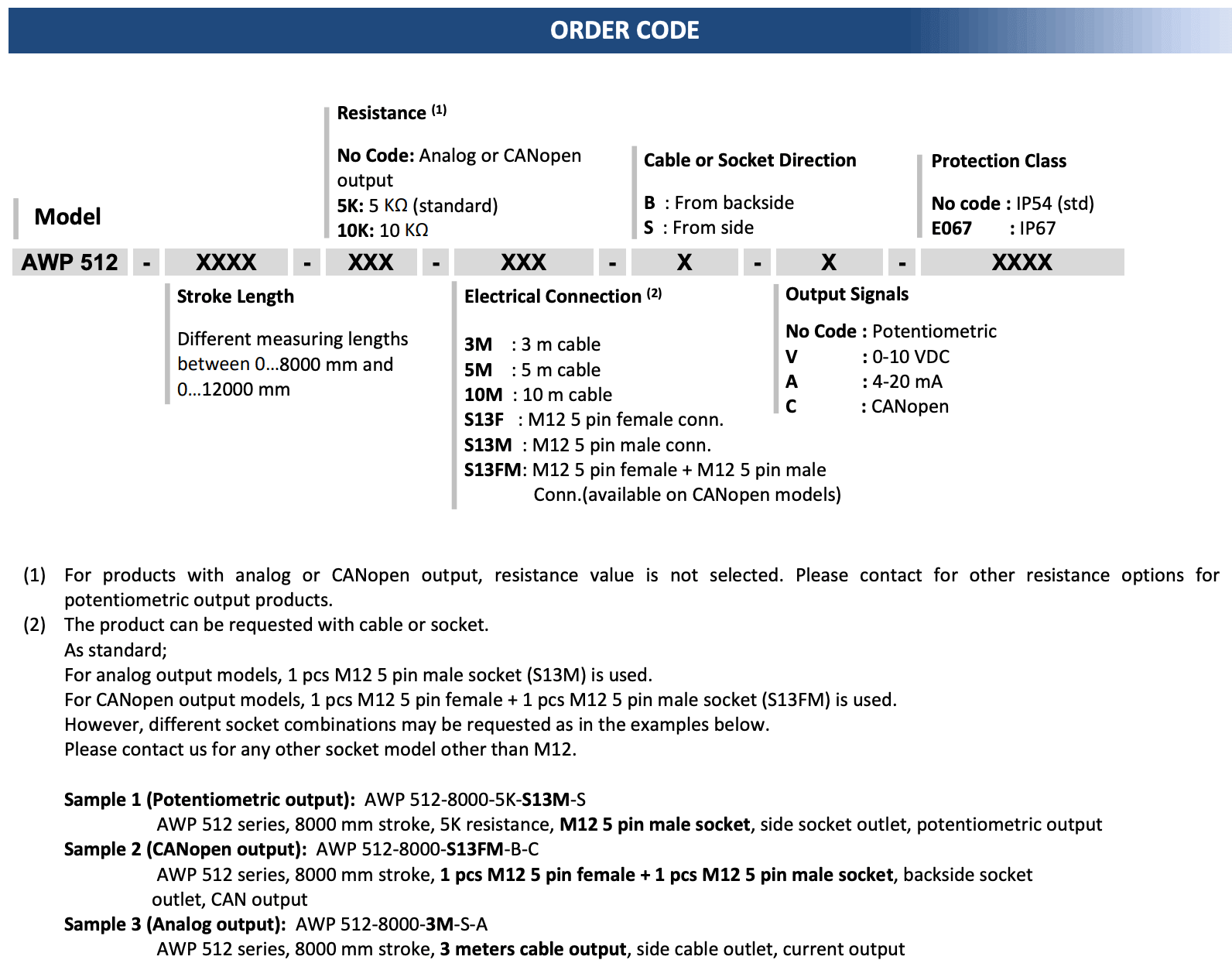

Order code tham khảo:
Sensors Việt Nam cung cấp cảm biến dây rút AWP 512 chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
