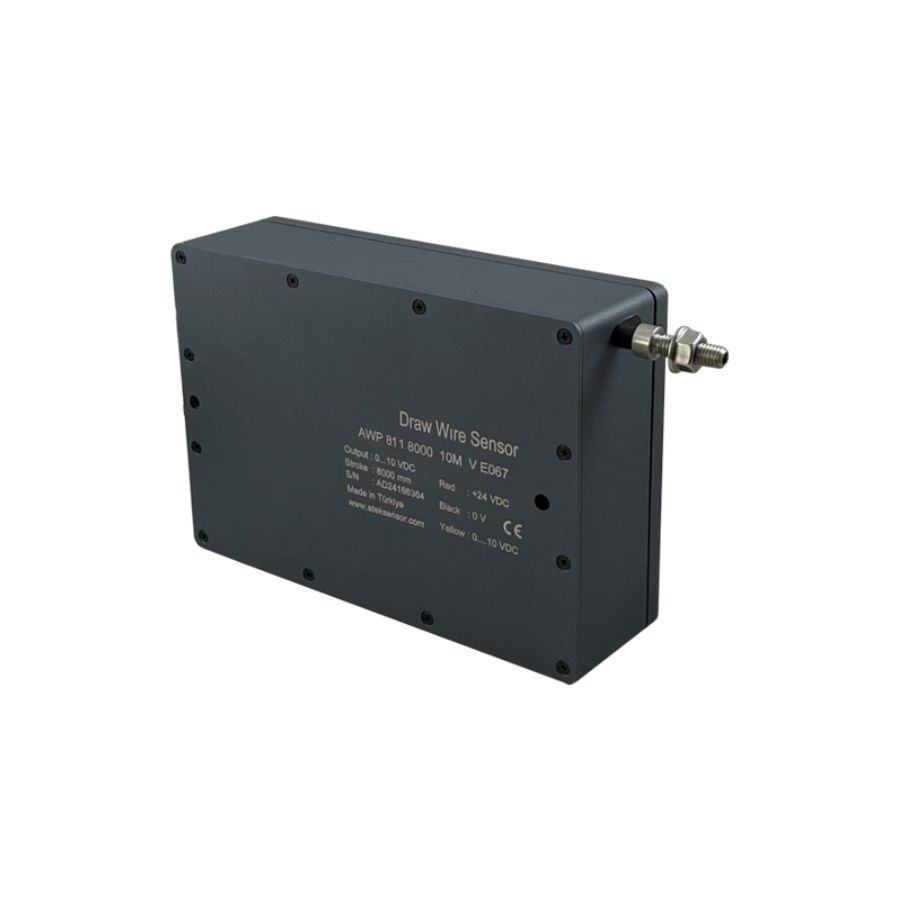

AWP 811 của ATEK (Thổ Nhĩ Kỳ) là cảm biến dây rút đo vị trí tuyến tính, được thiết kế với hai tùy chọn hành trình đo là 2500 mm và 5000 mm - rất phù hợp cho các ứng dụng yêu cầu theo dõi chuyển động tầm xa. Sản phẩm sản xuất theo tiêu chuẩn châu Âu, được tin dùng rộng rãi trong nhiều ngành công nghiệp.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CẢM BIẾN DÂY RÚT AWP 811
Cấu Tạo Chính
Cảm biến dây rút AWP 811 được cấu thành từ các bộ phận chính sau đây:
- Thân cảm biến: Vỏ được làm từ chất liệu nhôm anodized, kết hợp thép và nhựa - đảm bảo trọng lượng nhẹ, chống ăn mòn, chịu rung tốt.
- Dây đo: Được làm từ thép không gỉ cường độ cao - chịu lực kéo lặp lại nhiều lần mà không giãn hoặc đứt
- Bộ cảm biến quay: Khi dây rút ra hoặc thu vào, trục quay chuyển đổi chuyển động tịnh tiến thành chuyển động quay và đưa ra tín hiệu điện tương ứng.
- Đầu ra tín hiệu: Tích hợp bộ chuyển đổi tín hiệu đa ngõ ra Potentiometric, 0-10 VDC, 4-20 mA và CANopen.
- Cáp kết nối: Đầu cắm M12 tiêu chuẩn công nghiệp, dễ lắp ghép với các tủ điều khiển PLC/DCS.
Nguyên Lý Hoạt Động
Cảm biến dây kéo AWP 811 hoạt động theo nguyên lý như sau:
Dây thép không gỉ được gắn vào đối tượng cần theo dõi chuyển động.
Khi đối tượng di chuyển ra xa, dây bị kéo ra, làm trục cuộn dây quay theo.
Trục cuộn liên kết trực tiếp với potentiometer quay - mỗi độ quay tương ứng với một đoạn dịch chuyển tuyến tính xác định.
Bộ xử lý chuyển đổi góc quay thành tín hiệu analog tuyến tính (4-20 mA/0-10 V) hoặc CANopen gửi về PLC/bộ điều khiển.
Khi đối tượng di chuyển trở lại, lò xo hồi phục tự động cuộn dây về vị trí ban đầu.
ỨNG DỤNG CẢM BIẾN DÂY RÚT AWP 811
Cảm biến dây rút AWP 811 tập hợp nhiều ưu điểm thực tế:
- Chiều dài hành trình đo rộng - 2500 mm và 5000 mm
- Độ tuyến tính FS ±0,5%
- Tùy chọn đầu ra linh hoạt - gồm chiết áp, 0-10 VDC, 4-20 mA hoặc CANopen.
- Cấp bảo vệ IP54 (tùy chọn IP67) bảo vệ thiết bị lâu dài trong môi trường công nghiệp
- Thiết kế nhỏ gọn và dễ dàng lắp đặt
- Chống sốc/rung
- Thân bằng nhôm - vừa bền vừa nhẹ.
Nhờ những ưu điểm trên, cảm biến hành trình dây rút AWP 811 được ứng dụng trong hàng loạt lĩnh vực công nghiệp:
- Thang máy
- Máy ép
- Hệ thống cần cẩu
- Máy chế biến gỗ
- Máy chế biến đá cẩm thạch
- Định vị lưu trữ
- Điều khiển cửa cống
- Máy nén khí
- Máy gia công kính
- Sàn nâng
- Ứng dụng trong công nghệ y tế (bàn mổ, v.v.)
- Xe nâng hàng
- Máy vít
- Máy giấy
- Máy may
- Máy thủy lực
- Máy gia công kim loại tấm
- Máy in
- Thiết bị điều khiển ngang
- Máy móc xây dựng
- Robot công nghiệp
- Máy ép phun
- Đo mức chất lỏng và điều khiển vị trí.
THÔNG SỐ KỸ THUẬT CẢM BIẾN DÂY RÚT AWP 811
Cảm biến dây rút AWP 811 có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

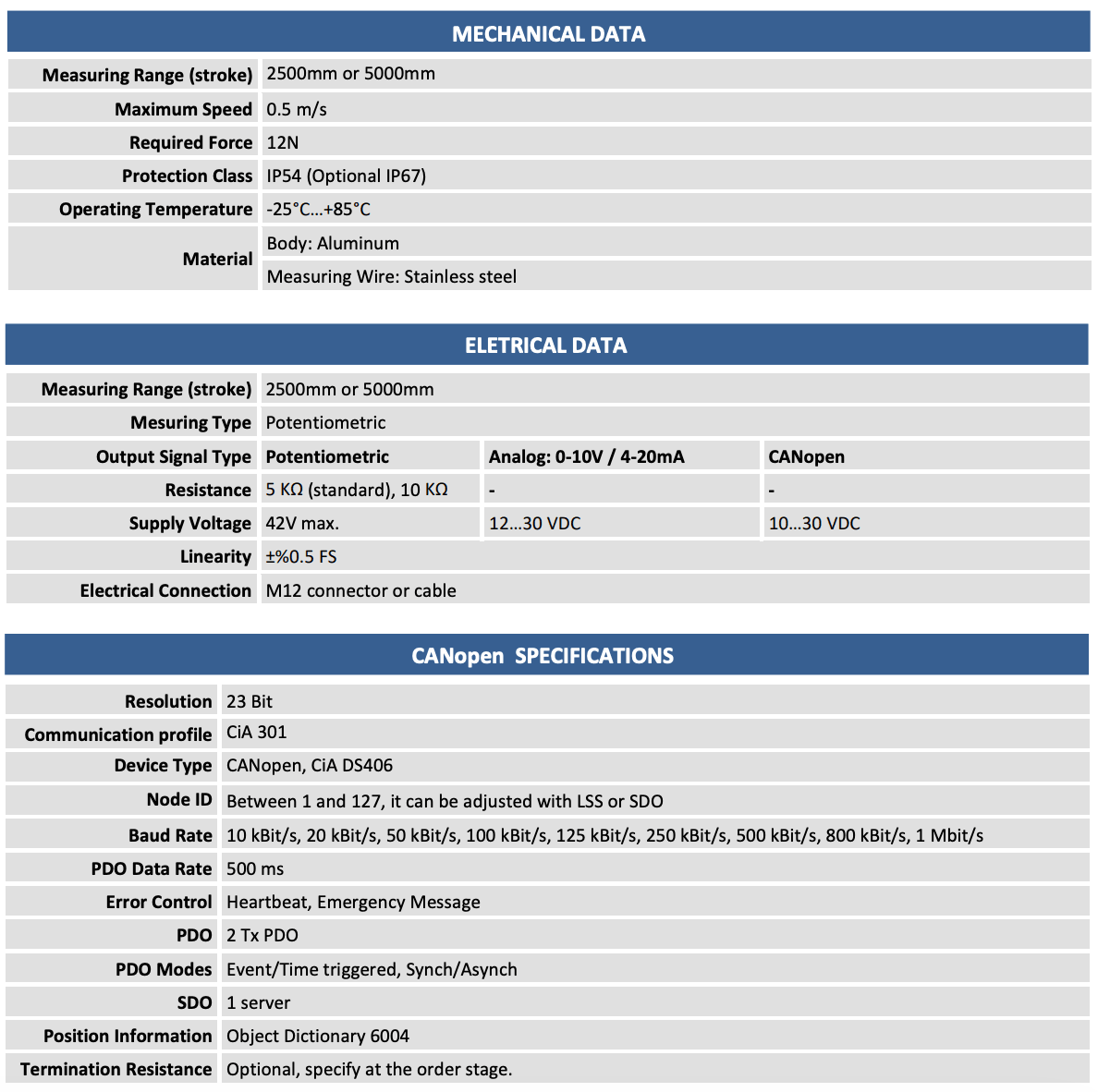

Bảng thông số kỹ thuật:

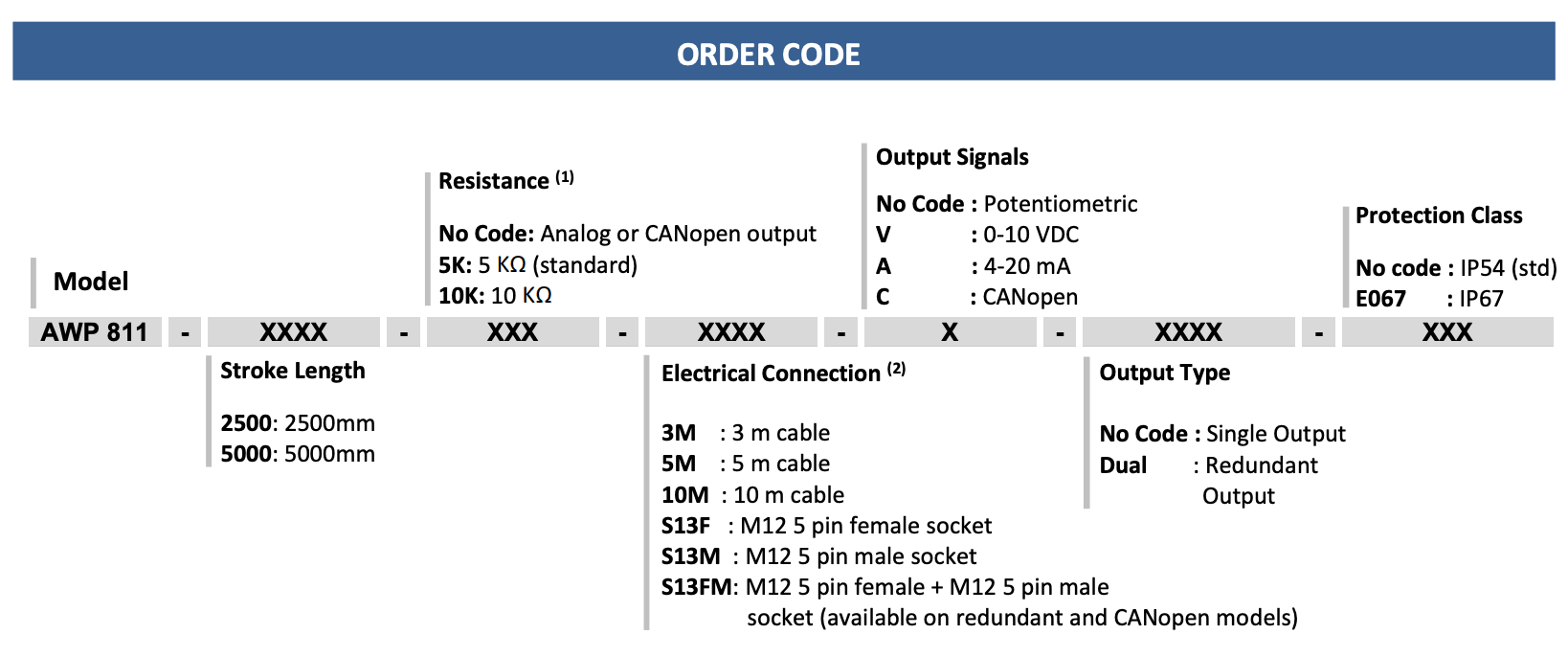

Order code tham khảo:
Sensors Việt Nam cung cấp cảm biến dây rút AWP 811chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
