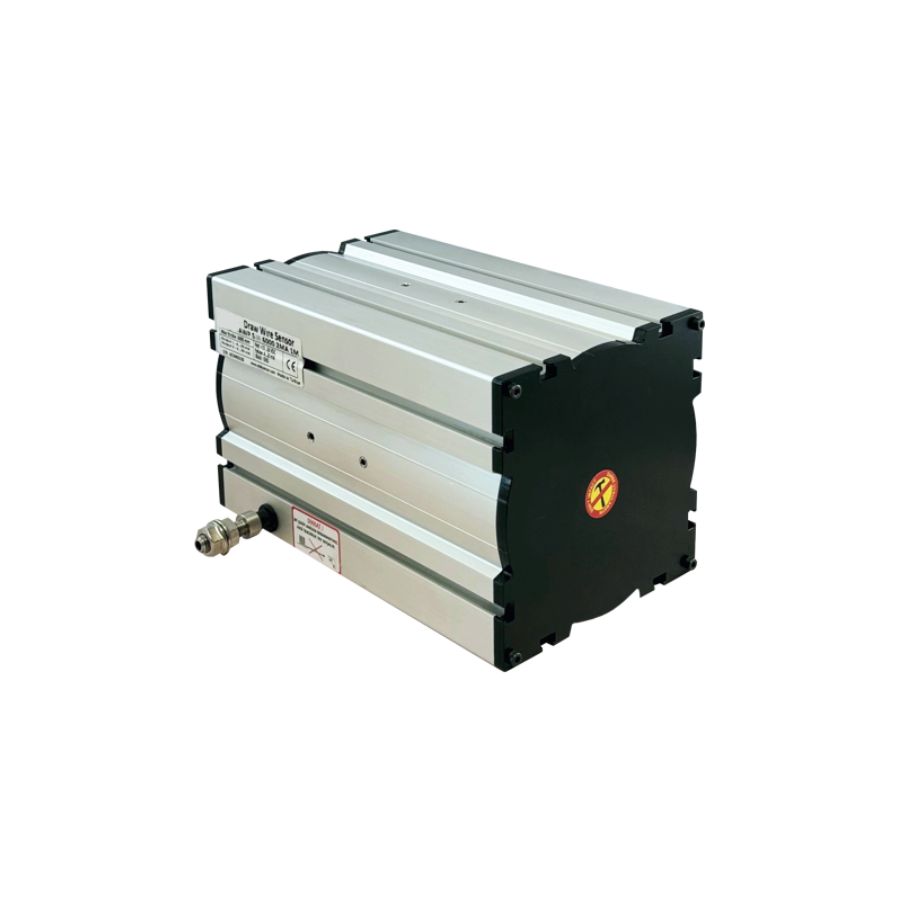

AWP 506 của ATEK - Thổ Nhĩ Kỳ được đánh giá là một trong những dòng cảm biến dây rút được tin dùng rộng rãi trong môi trường công nghiệp. Sản phẩm sở hữu thiết kế nhỏ gọn, độ bền cao và tính linh hoạt trong tín hiệu ngõ ra.
SƠ LƯỢC VỀ CẢM BIẾN DÂY RÚT LẬP TRÌNH AWP 506
Trong các hệ thống tự động hóa công nghiệp hiện đại, việc đo hành trình tuyến tính một cách liên tục và chính xác là yếu tố quan trọng, làm cơ sở để đảm bảo an toàn vận hành và chất lượng sản phẩm.
AWP 506 là thế hệ cảm biến dây rút thông minh, có thể lập trình và giao tiếp kỹ thuật số, vượt trội hơn hẳn so với các dòng cảm biến dây rút thông thường - hành trình đo lên đến 6.000 mm, độ tuyến tính ±0,5% FS và tích hợp sẵn giao thức CANopen lẫn đầu ra Analog.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CẢM BIẾN DÂY RÚT AWP 506
Cấu Tạo Chính
Cảm biến dây rút AWP 506 được cấu thành từ các bộ phận chính sau đây:
- Thân cảm biến: Vỏ được làm từ chất liệu nhôm anodized, kết hợp thép và nhựa - đảm bảo trọng lượng nhẹ, chống ăn mòn, chịu rung tốt.
- Dây đo: Được làm từ thép không gỉ cường độ cao - chịu lực kéo lặp lại nhiều lần mà không giãn hoặc đứt.
- Bộ biến đổi quay: Chuyển đổi chuyển động tịnh tiến của dây thành tín hiệu điện theo nguyên lý điện trở học.
- Card chuyển đổi tín hiệu tích hợp: Xuất tín hiệu 4-20 mA, 0-10 VDC hoặc giao tiếp CANopen.
- Lò xo cuộn hồi: Tự động thu dây về khi hành trình kết thúc, đảm bảo dây luôn căng và sẵn sàng đo cho những chu trình kế tiếp.
- Kết nối điện: Chuẩn công nghiệp, chống rung, chống nước.
Nguyên Lý Hoạt Động
Cảm biến dây kéo AWP 506 hoạt động theo nguyên lý đo biến trở:
Khi đối tượng đo di chuyển → dây thép được kéo ra theo hành trình tịnh tiến.
Dây kéo làm tang cuộn quay → bộ biến đổi quay ghi nhận góc quay tương ứng.
Tín hiệu điện trở được xử lý và xuất ra dưới dạng: Điện trở, điện áp 0-10 VDC, dòng điện 4-20 mA, giao tiếp số CANopen.
Khi lực kéo được giải phóng → lò xo trong thân tự động thu dây về trạng thái ban đầu.
ỨNG DỤNG CẢM BIẾN DÂY RÚT AWP 506
Cảm biến dây rút AWP 506 tập hợp nhiều ưu điểm thực tế:
- Đo chiều dài lên đến 6000 mm
- Công nghệ đo tuyệt đối từ tính
- Đầu ra analog/CANopen (tùy chọn đầu ra dự phòng)
- Tùy chọn đầu ra analog có thể lập trình
- Dây đo bằng thép không gỉ chắc chắn
- Vỏ bằng nhôm
- Chuẩn bảo vệ IP67
- Thiết kế nhỏ gọn và dễ lắp đặt
- Tốc độ di chuyển tối đa 1 m/s.
Nhờ những ưu điểm trên, cảm biến hành trình dây rút AWP 506 được ứng dụng trong hàng loạt lĩnh vực công nghiệp:
- Thang máy
- Máy ép
- Hệ thống cần cẩu
- Máy chế biến gỗ
- Máy chế biến đá cẩm thạch
- Định vị lưu trữ
- Điều khiển cửa cống
- Máy nén khí
- Máy gia công kính
- Sàn nâng
- Ứng dụng trong công nghệ y tế (bàn mổ, v.v.)
- Xe nâng hàng
- Máy vít
- Máy giấy
- Máy may
- Máy thủy lực
- Máy gia công kim loại tấm
- Máy in
- Thiết bị điều khiển ngang
- Máy móc xây dựng
- Robot công nghiệp
- Máy ép phun
- Đo mức chất lỏng và điều khiển vị trí.
THÔNG SỐ KỸ THUẬT CẢM BIẾN DÂY RÚT AWP 506
Cảm biến dây rút AWP 506 có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

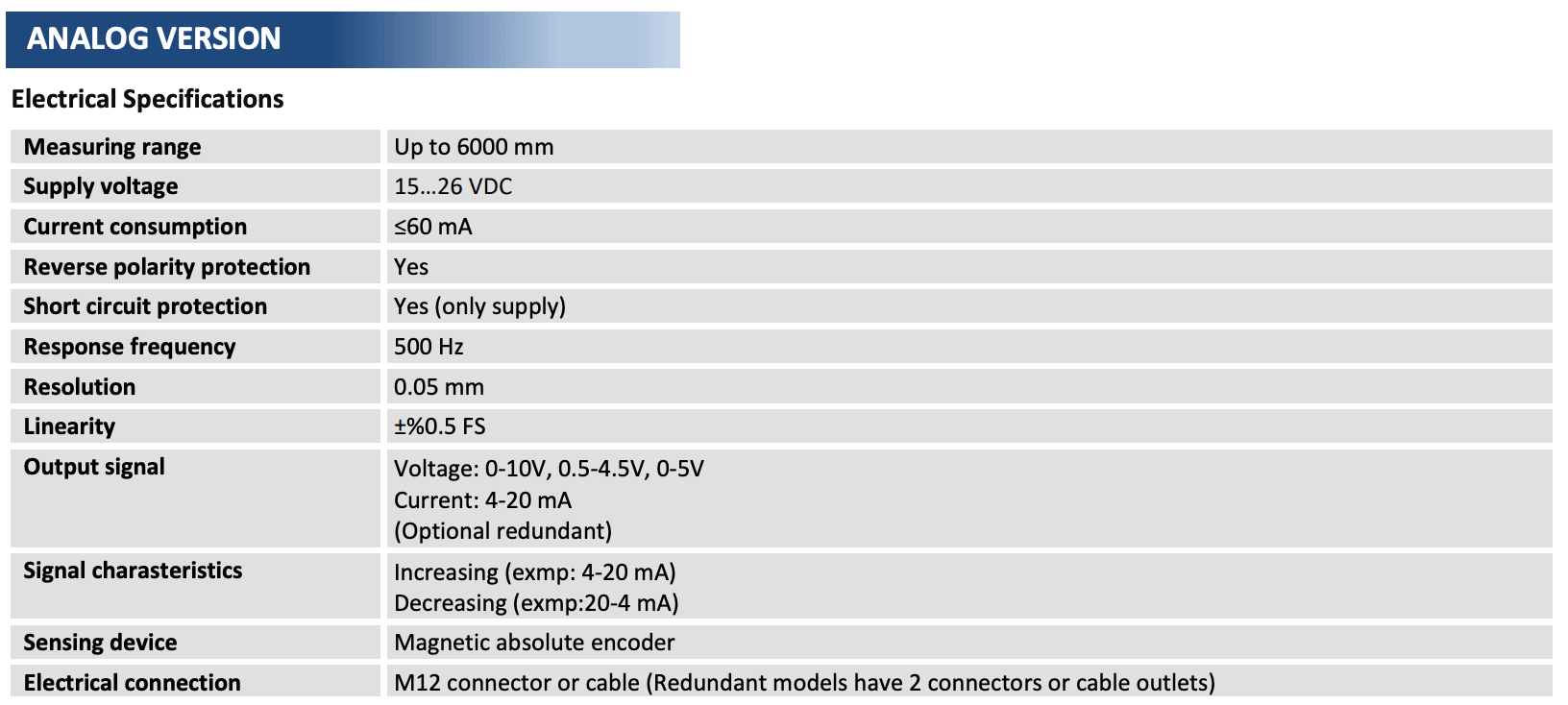

Phiên Bản Ngõ Ra Analog
Bảng thông số kỹ thuật chi tiết:

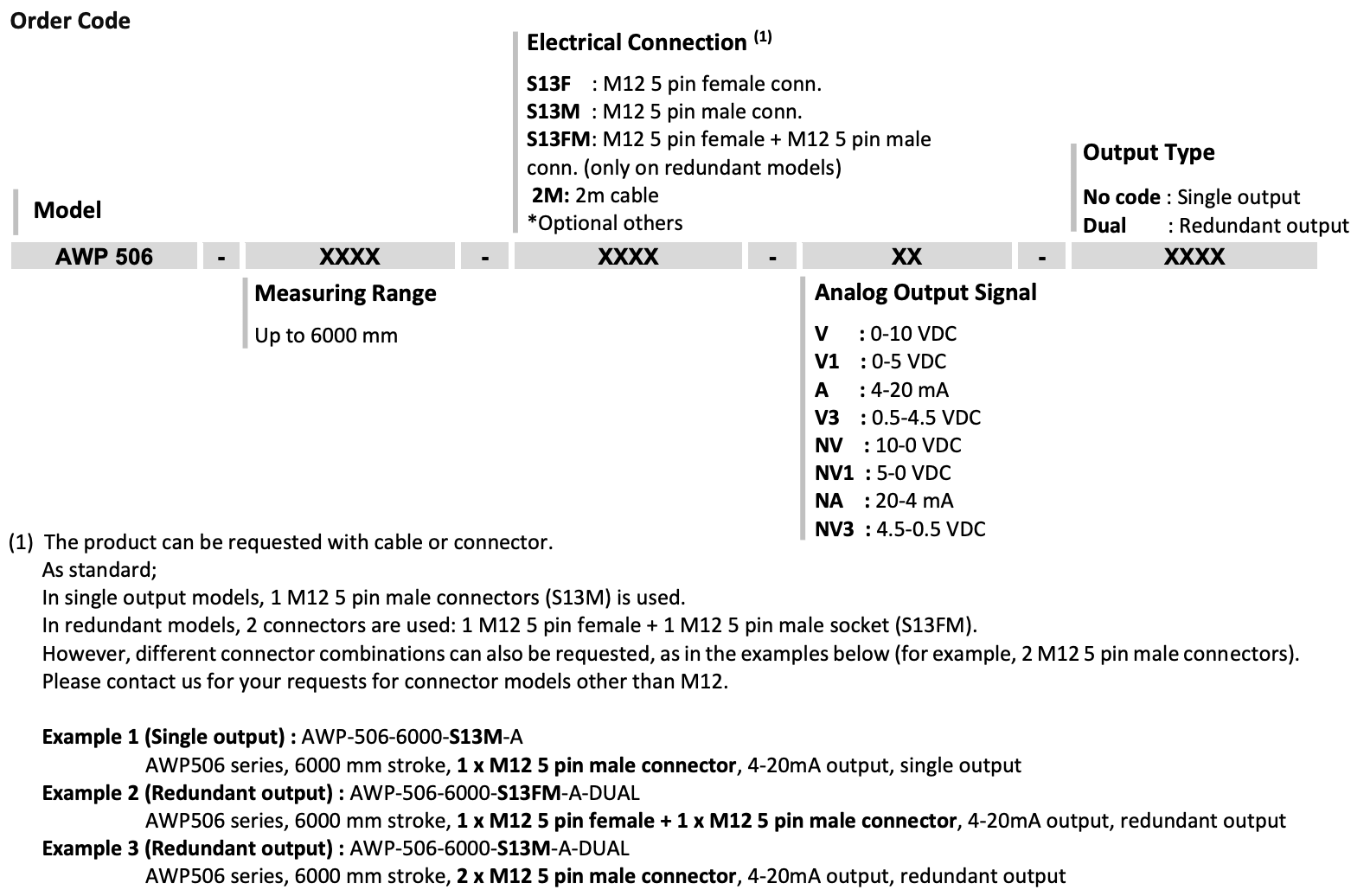

Oder code tham khảo:

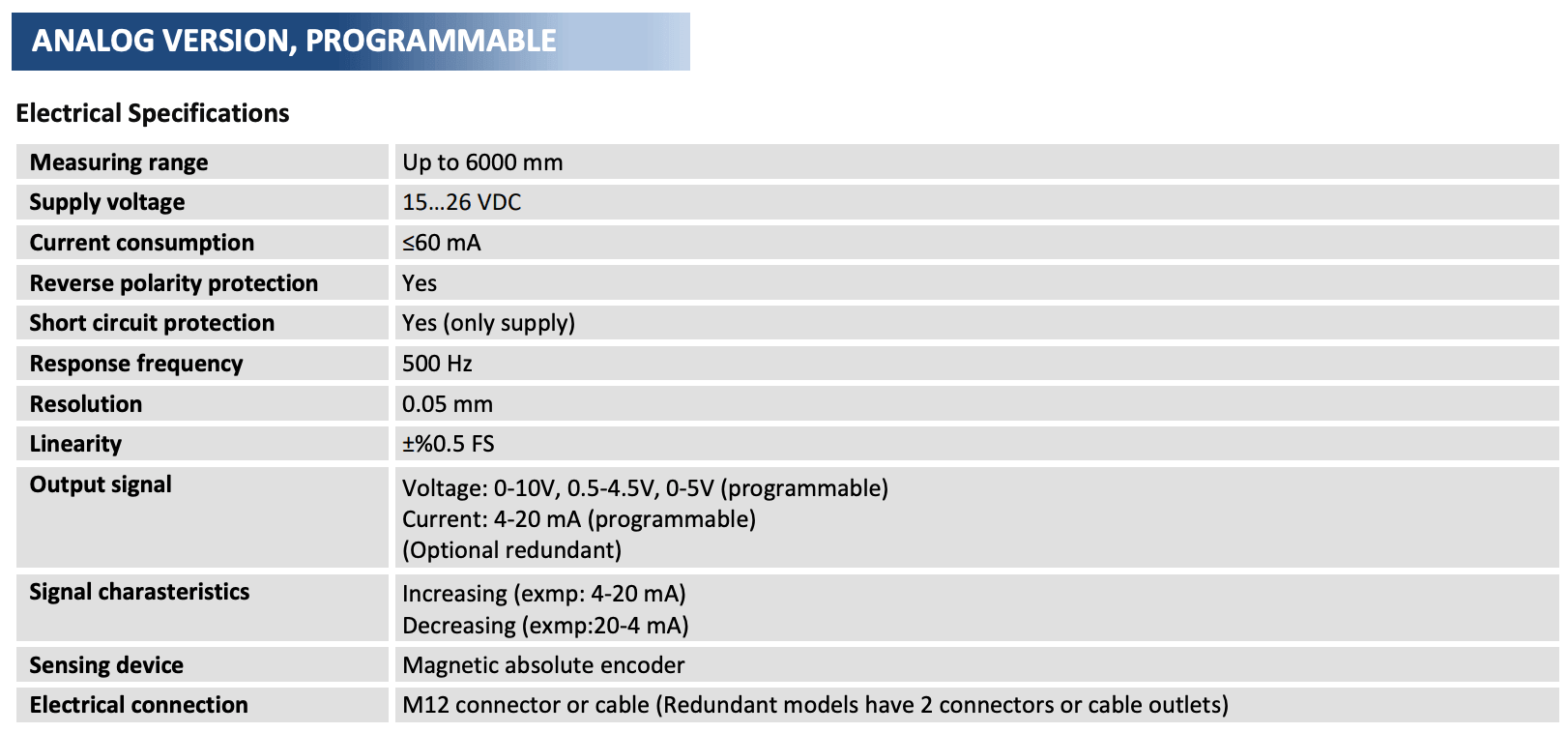

Phiên Bản Ngõ Ra Analog - Lập Trình Được
Bảng thông số kỹ thuật chi tiết:

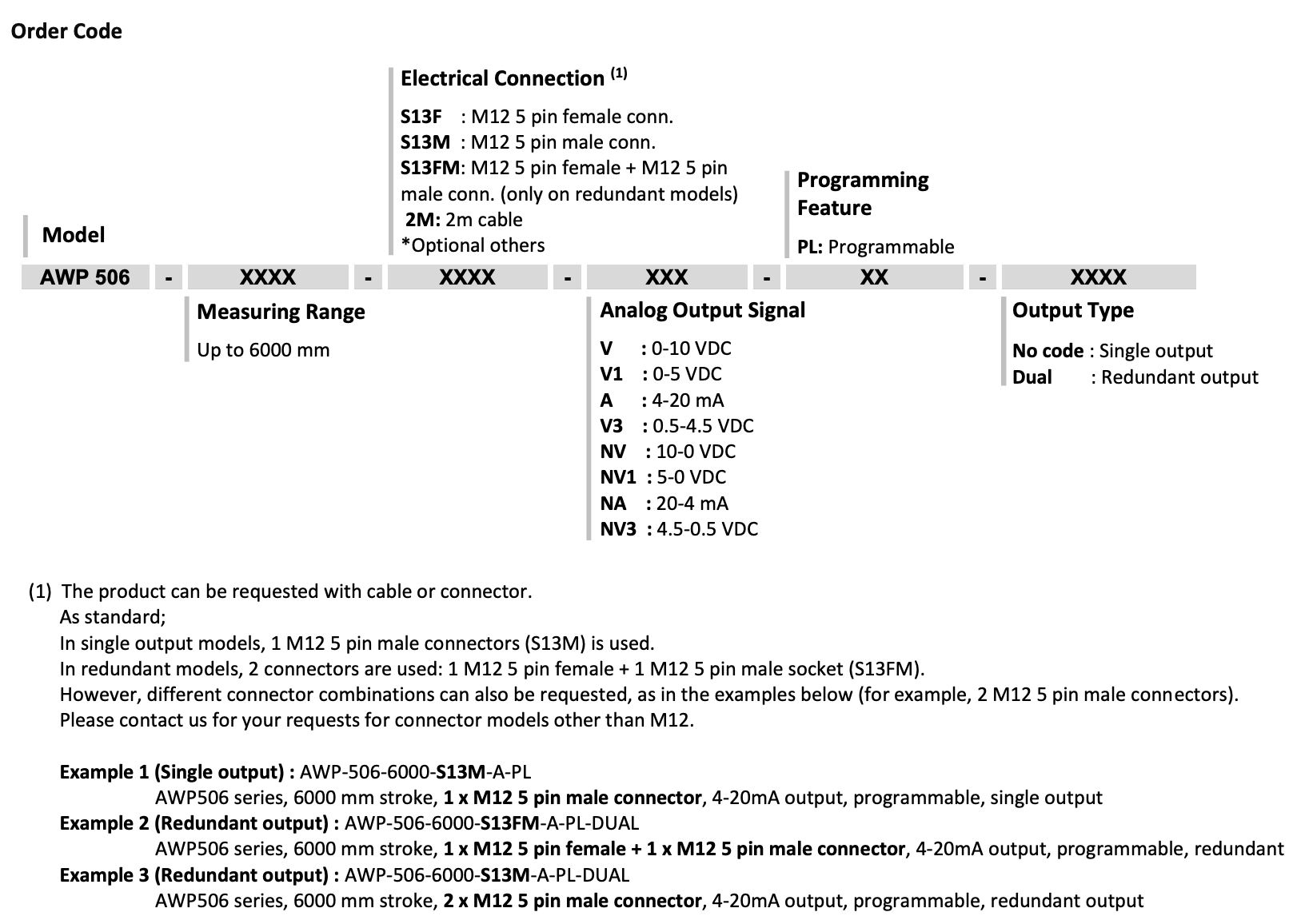

Oder code tham khảo:

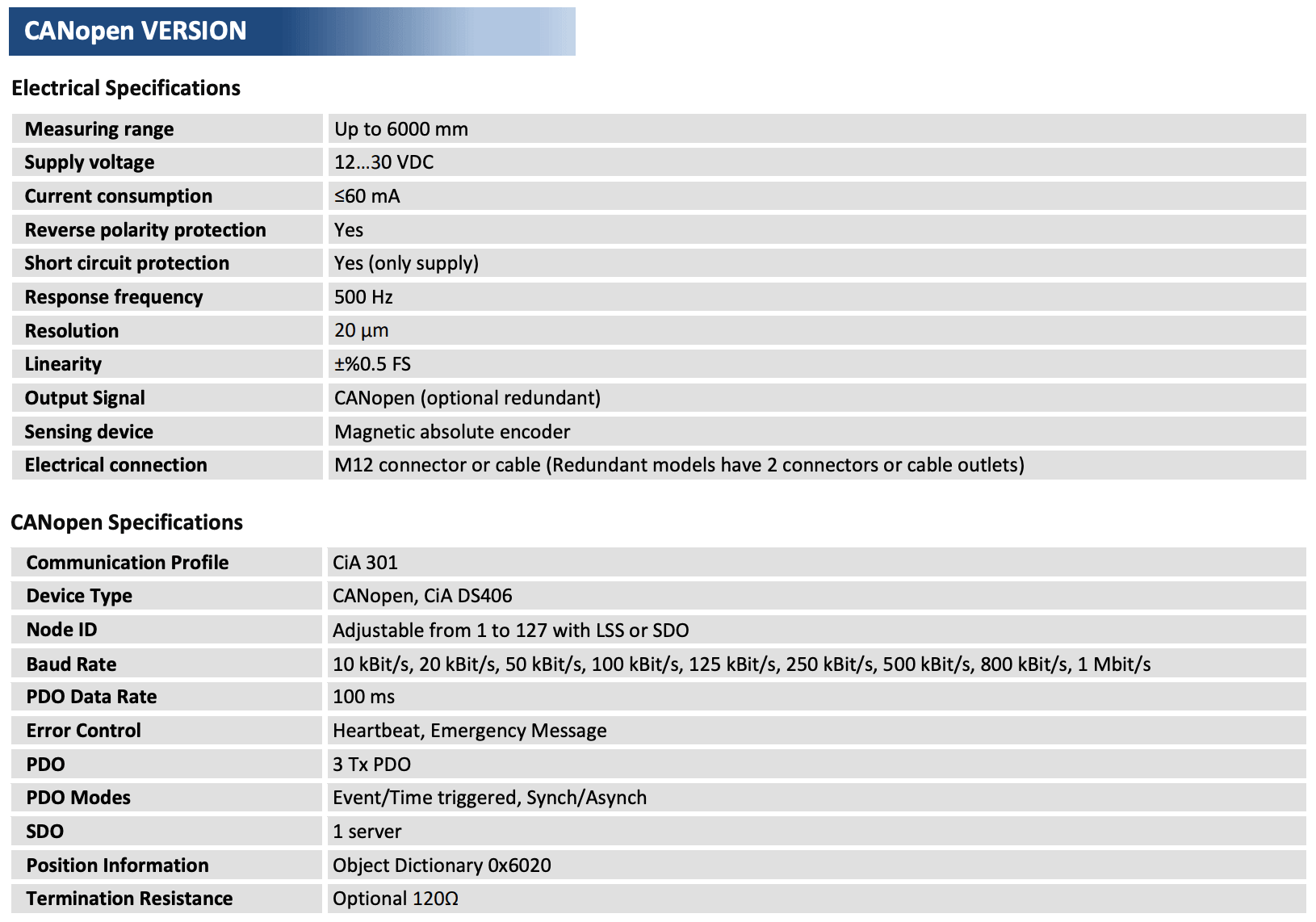

Phiên Bản Ngõ Ra CANopen
Bảng thông số kỹ thuật chi tiết:

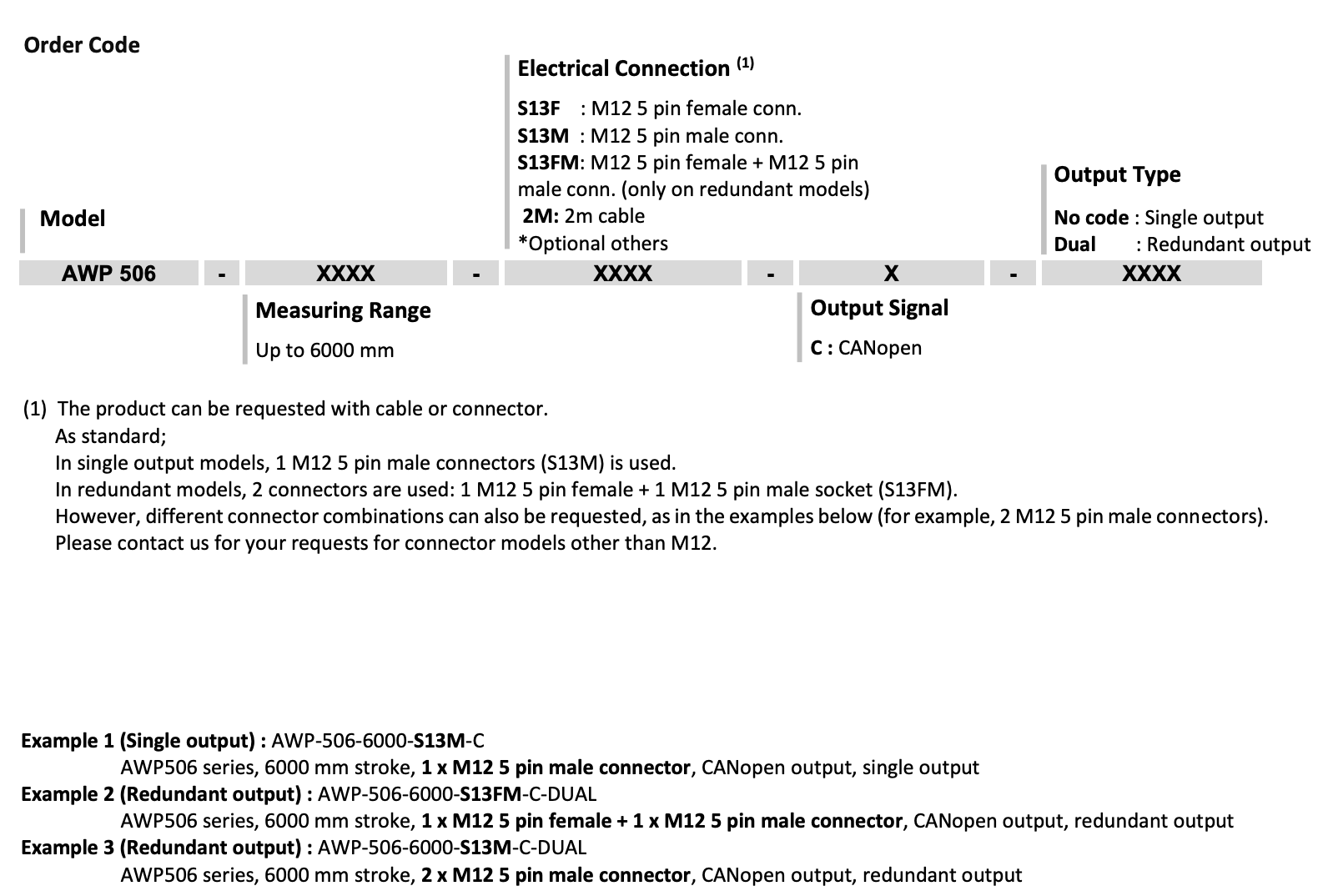

Oder code tham khảo:
Sensors Việt Nam cung cấp cảm biến dây rút AWP 506 chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
