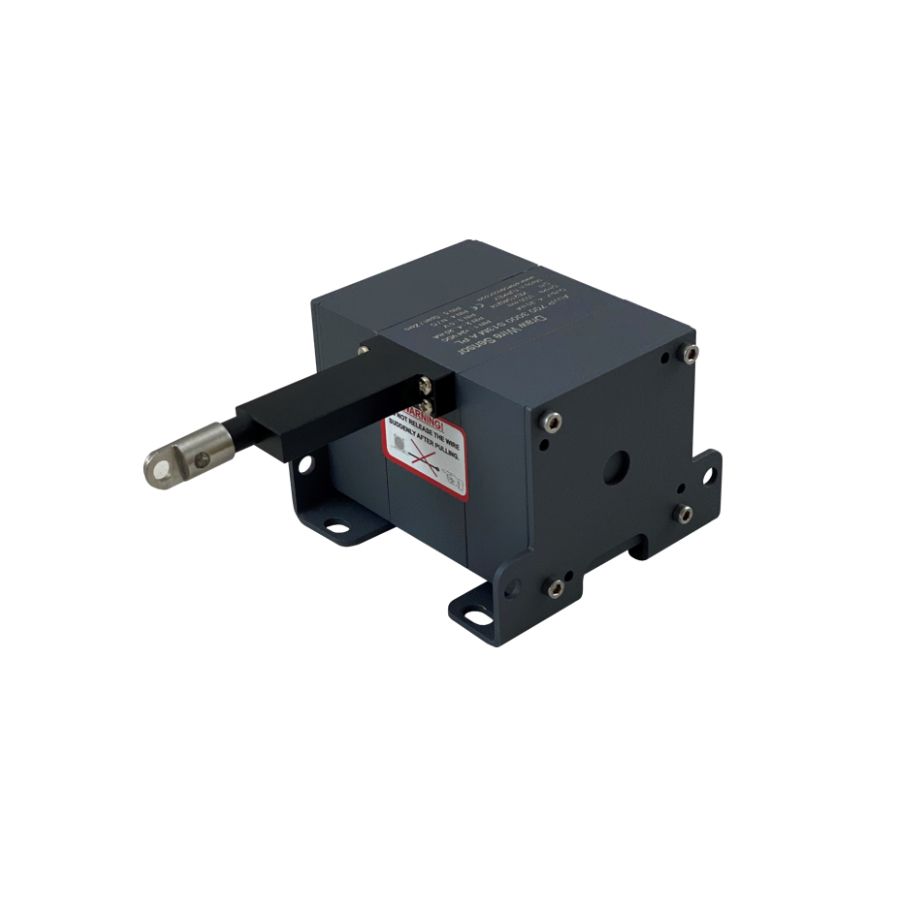

AWP 703 của ATEK - Thổ Nhĩ Kỳ là một trong những dòng cảm biến dây rút được tin dùng rộng rãi trong môi trường công nghiệp. Sản phẩm sở hữu thiết kế nhỏ gọn, độ bền cao và linh hoạt trong tín hiệu ngõ ra.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CẢM BIẾN DÂY RÚT AWP 703
Cấu Tạo Chính
Cảm biến dây rút AWP 703 được cấu thành từ các bộ phận chính sau đây:
- Thân cảm biến: Vỏ được làm từ chất liệu nhôm anodized, kết hợp thép và nhựa - đảm bảo trọng lượng nhẹ, chống ăn mòn, chịu rung tốt.
- Dây đo: Được làm từ thép không gỉ cường độ cao - chịu lực kéo lặp lại nhiều lần mà không giãn hoặc đứt.
- Encoder từ tính tuyệt đối: Bộ cảm nhận vị trí không tiếp xúc, không mài mòn theo thời gian, không bị nhiễu do rung động hay bụi kim loại.
- Đầu kết nối M12/5 pin male: Chuẩn kết nối công nghiệp phổ biến, dễ lắp đặt, chống nước theo chuẩn IP67.
- Lò xo thu dây tích hợp: Tự động thu dây về khi không chịu lực kéo, bảo vệ dây đo và duy trì độ căng ổn định trong mọi chu kỳ đo.
Nguyên Lý Hoạt Động
Cảm biến dây kéo AWP 703 hoạt động theo nguyên lý đo như sau:
- Khi đối tượng cần đo di chuyển, dây thép không gỉ được kéo ra theo chiều dài tương ứng.
- Chuyển động kéo dây làm quay trục bên trong gắn với encoder từ tính tuyệt đối.
- Encoder đọc vị trí góc quay và chuyển đổi thành giá trị vị trí tuyệt đối - không phụ thuộc vào điểm xuất phát, không bị mất dữ liệu khi cúp điện đột ngột.
- Tín hiệu sau đó được xuất ra dưới dạng Analog (điện áp/dòng điện lập trình được) hoặc giao tiếp số CANopen để truyền về PLC/bộ điều khiển.
ỨNG DỤNG CẢM BIẾN DÂY RÚT LẬP TRÌNH AWP 703
Cảm biến dây rút AWP 703 tập hợp nhiều ưu điểm thực tế:
- Phạm vi đo 3000 mm
- Công nghệ đo tuyệt đối từ tính
- Dây đo bằng thép không gỉ chắc chắn
- Vỏ nhôm nhẹ và chắc chắn
- Đầu ra analog hoặc CANopen
- Tùy chọn đầu ra analog có thể lập trình
- Cấp độ bảo vệ IP67
- Thiết kế nhỏ gọn và dễ lắp đặt
- Tốc độ di chuyển tối đa 1 m/s
- Chống sốc/rung.
Nhờ những ưu điểm trên, cảm biến hành trình dây rút AWP 703 được ứng dụng trong hàng loạt lĩnh vực công nghiệp:
- Thang máy
- Máy ép
- Hệ thống cần cẩu
- Máy chế biến gỗ
- Máy chế biến đá cẩm thạch
- Định vị lưu trữ
- Điều khiển cửa cống
- Máy nén khí
- Máy gia công kính
- Sàn nâng
- Ứng dụng trong công nghệ y tế (bàn mổ, v.v.)
- Xe nâng hàng
- Máy vít
- Máy giấy
- Máy may
- Máy thủy lực
- Máy gia công kim loại tấm
- Máy in
- Thiết bị điều khiển ngang
- Máy móc xây dựng
- Robot công nghiệp
- Máy ép phun
- Đo mức chất lỏng và điều khiển vị trí.
THÔNG SỐ KỸ THUẬT CẢM BIẾN DÂY RÚT AWP 703
Cảm biến dây rút AWP 703 có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

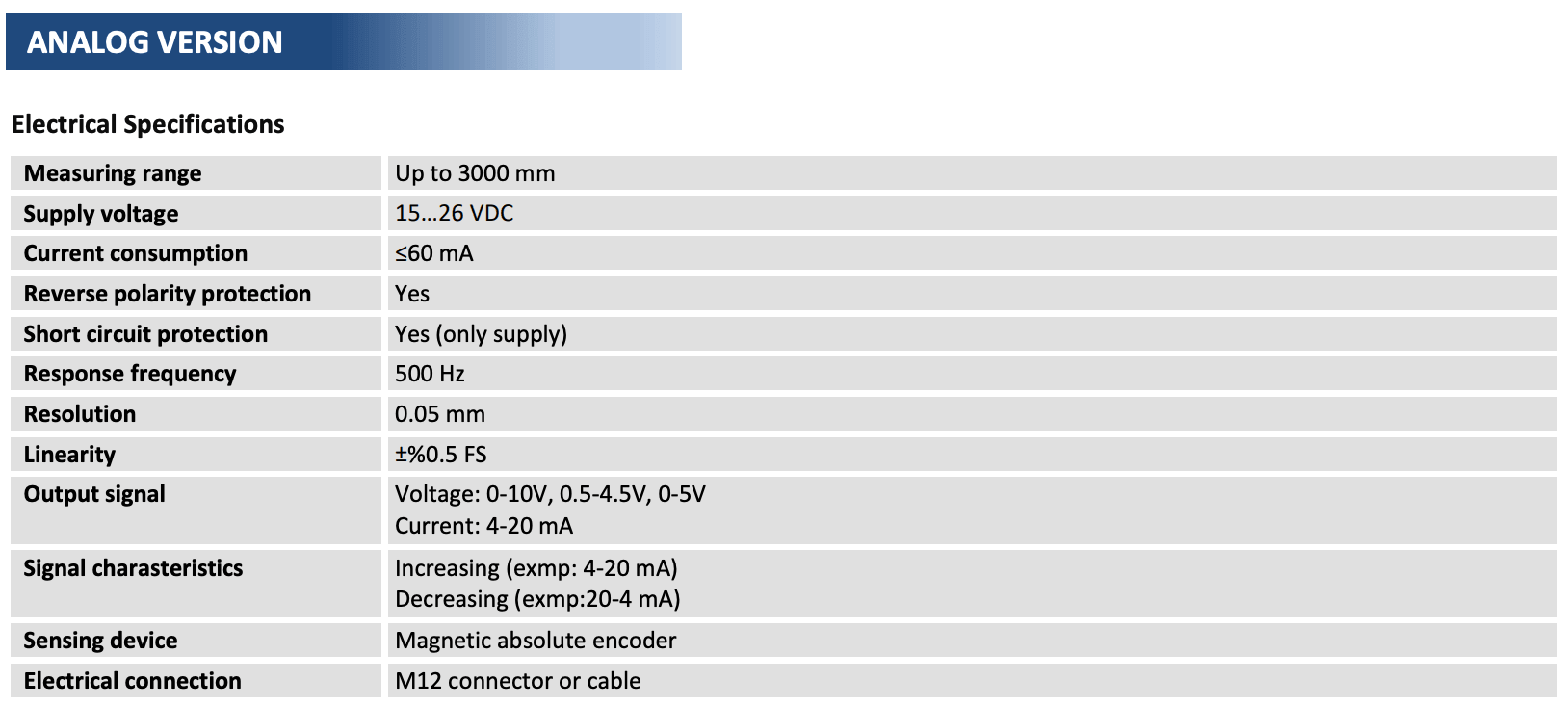

Phiên Bản Ngõ Ra Analog
Bảng thông số kỹ thuật:

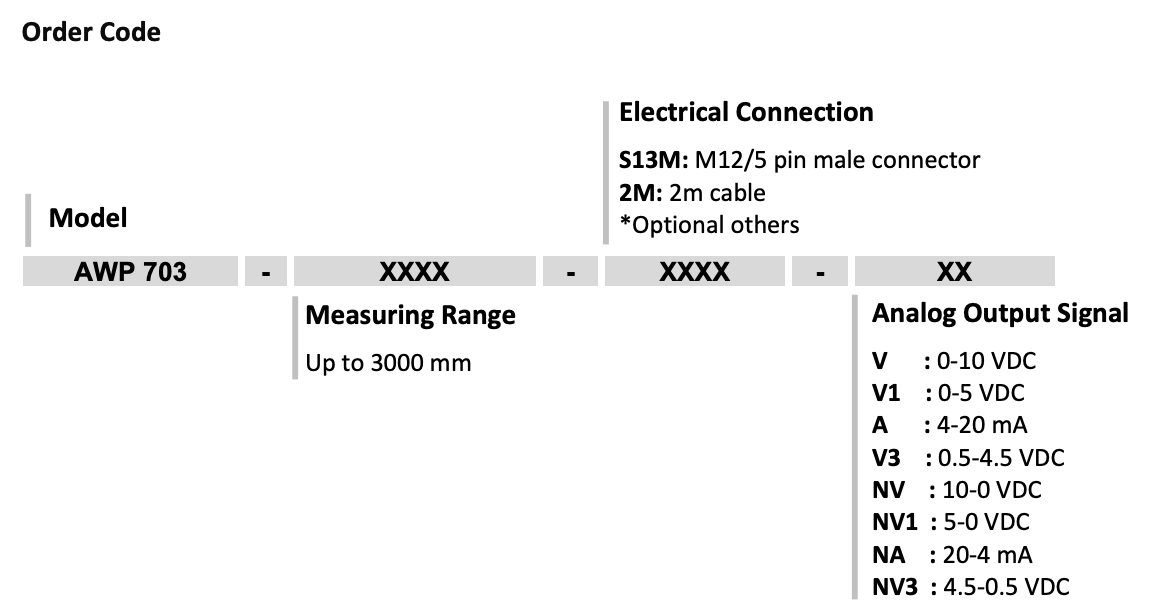

Order code tham khảo:

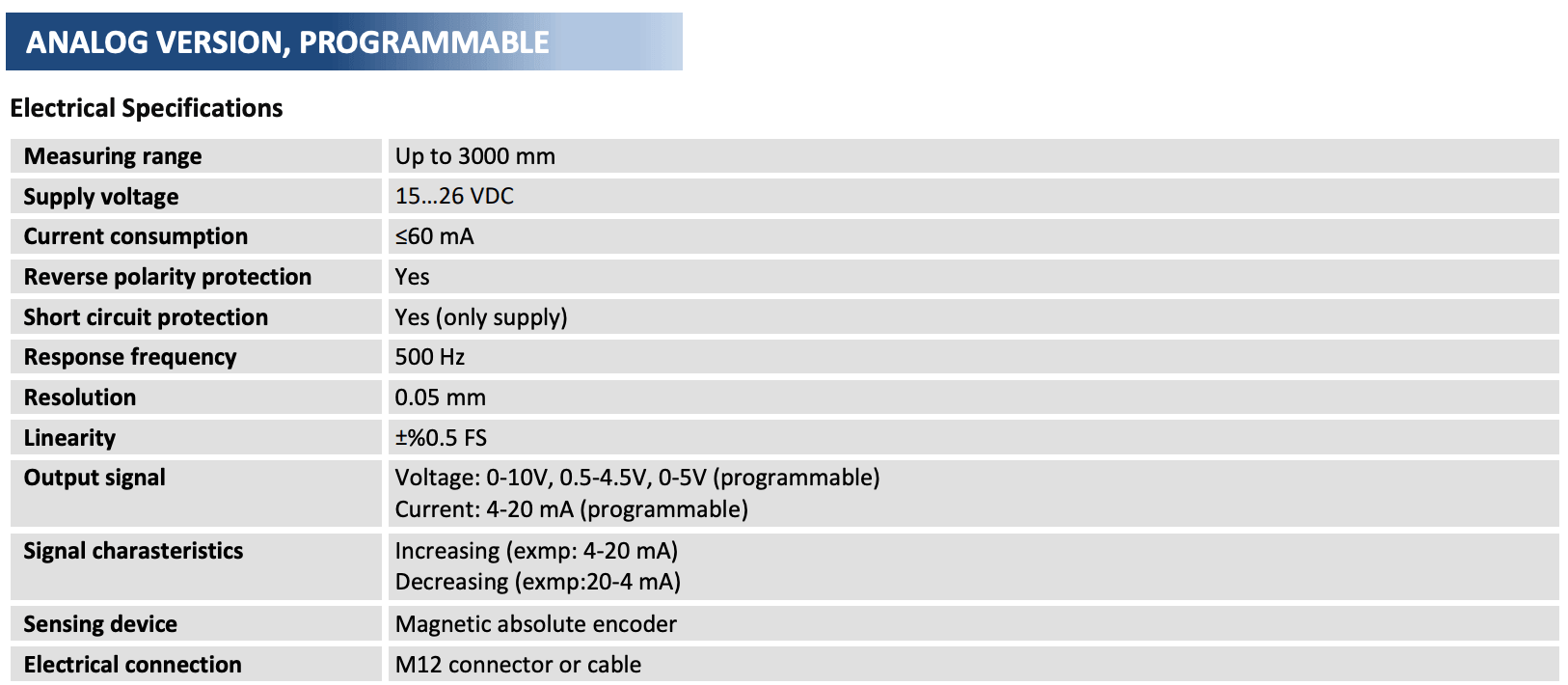

Phiên Bản Ngõ Ra Analog - Lập Trình
Bảng thông số kỹ thuật:

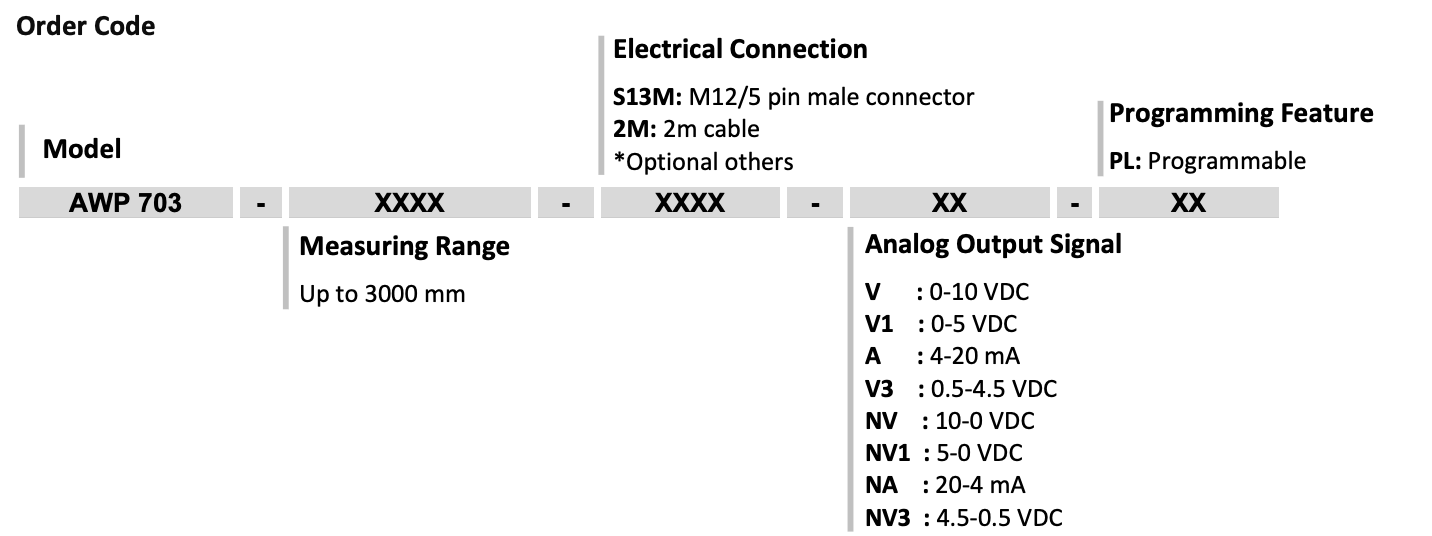

Order code tham khảo:

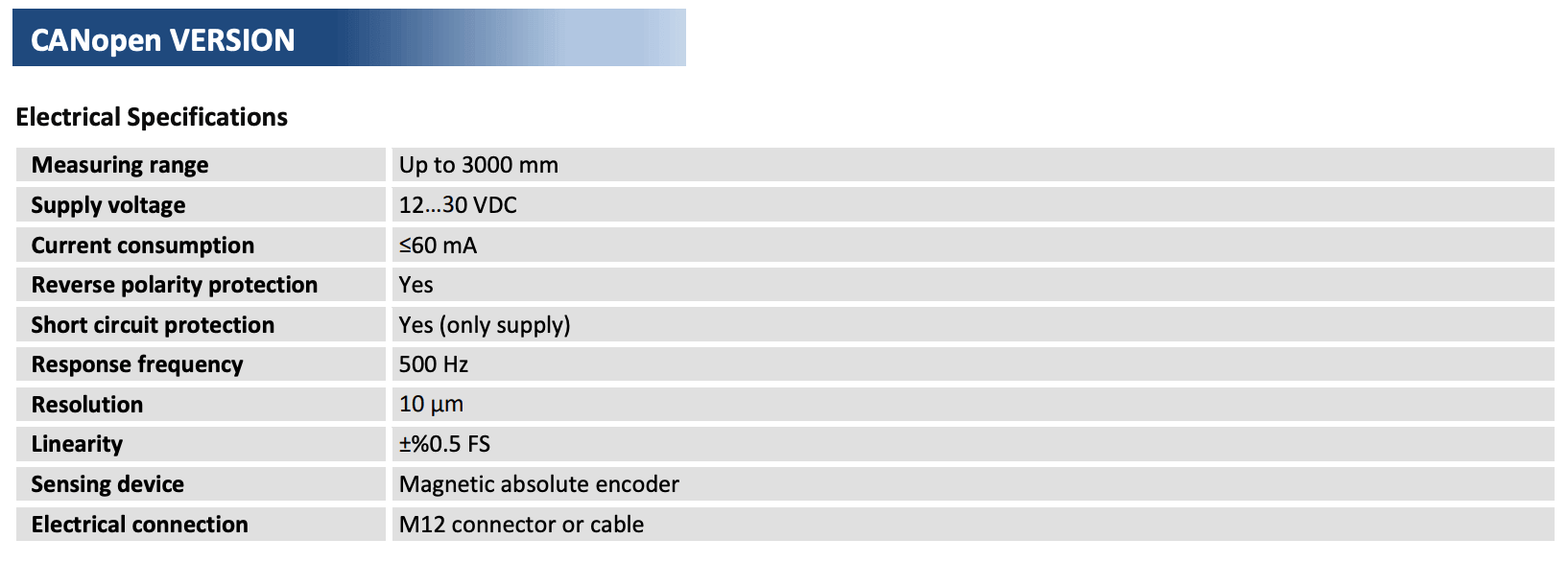

Phiên Bản Ngõ Ra CANopen
Bảng thông số kỹ thuật:

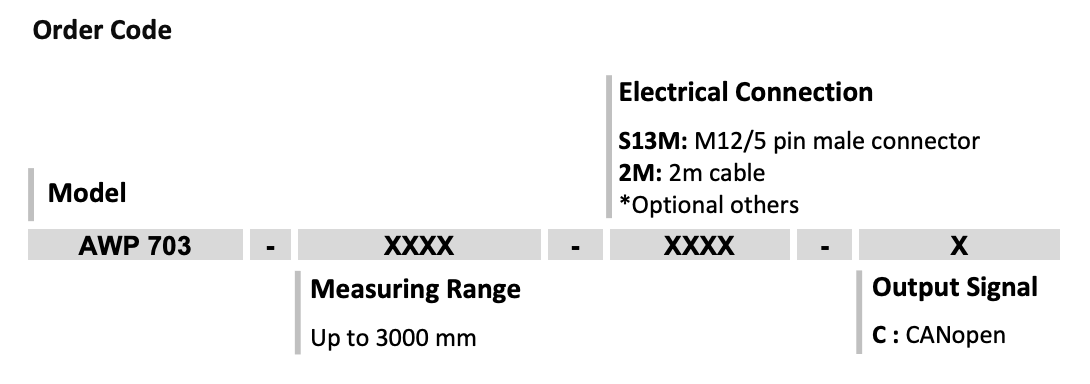

Order code tham khảo:
Sensors Việt Nam cung cấp cảm biến dây rút AWP 703 chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
