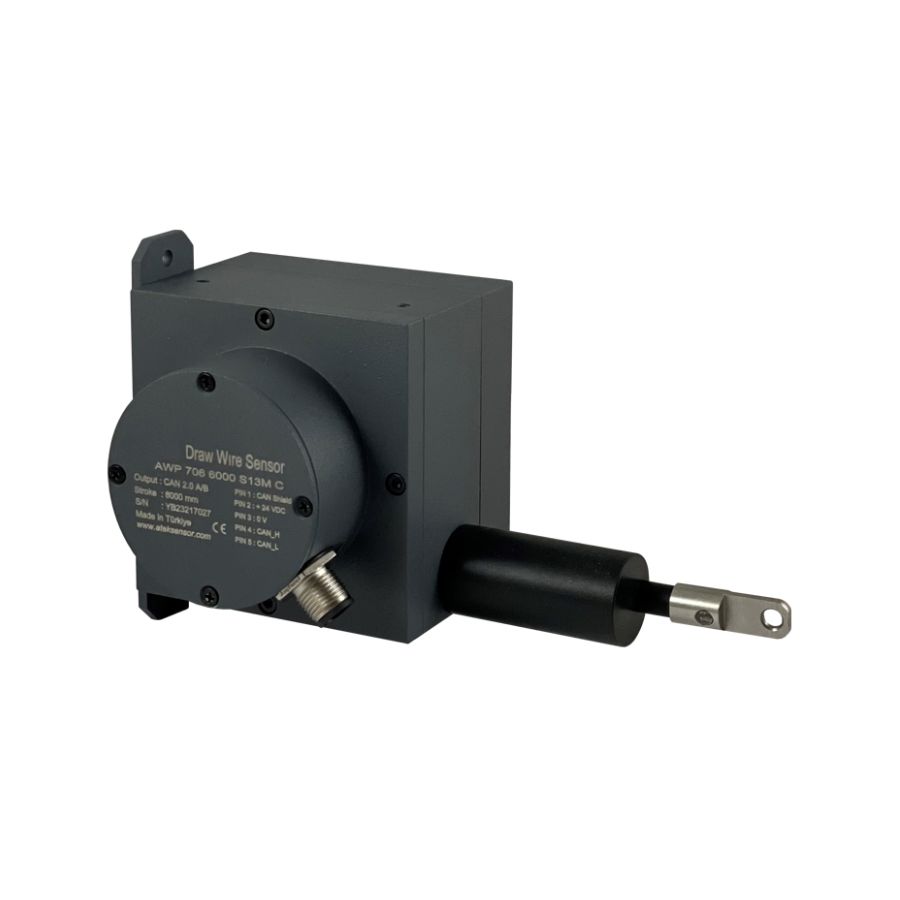

AWP 706 của ATEK - Thổ Nhĩ Kỳ là một trong những dòng cảm biến dây rút được tin dùng rộng rãi trong môi trường công nghiệp. Sản phẩm sở hữu thiết kế nhỏ gọn, độ bền cao và linh hoạt trong tín hiệu ngõ ra.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CẢM BIẾN DÂY RÚT LẬP TRÌNH AWP 706
Cấu Tạo Chính
Cảm biến dây rút AWP 706 được cấu thành từ các bộ phận chính sau đây:
- Thân cảm biến: Vỏ được làm từ chất liệu nhôm anodized, kết hợp thép và nhựa - đảm bảo trọng lượng nhẹ, chống ăn mòn, chịu rung tốt.
- Dây đo: Được làm từ thép không gỉ cường độ cao - chịu lực kéo lặp lại nhiều lần mà không giãn hoặc đứt.
- Bộ mã hóa từ tính tuyệt đối: Giúp thiết bị ghi nhận vị trí tuyệt đối ngay cả khi mất điện đột ngột - không cần reset về điểm gốc.
- Cơ chế cuộn lò xo: Khi lực kéo ngoài được giải phóng, lò xo bên trong tự động thu dây về - đảm bảo dây luôn căng và tín hiệu luôn chính xác.
- Đầu nối M12 5-pin hoặc cáp tích hợp: Chuẩn kết nối phổ biến trong tự động hóa, dễ thay thế và lắp đặt.
- Bộ xử lý tín hiệu nội bộ: Điều chỉnh dải đo và thực hiện tính năng lập trình ngõ ra.
Nguyên Lý Hoạt Động
Cảm biến dây kéo AWP 706 hoạt động theo nguyên lý đo như sau:
Đối tượng di chuyển → dây thép được kéo ra tương ứng với hành trình tịnh tiến cần đo.
Tang cuộn quay theo chuyển động của dây, bộ mã hóa từ tính bên trong ghi nhận chính xác góc quay đó.
Tín hiệu vị trí tuyệt đối được xử lý và xuất ra dưới dạng Analog/CANopen.
Lò xo tự thu dây về khi đối tượng trở lại - không cần cơ cấu bên ngoài hỗ trợ.
ỨNG DỤNG CẢM BIẾN DÂY RÚT AWP 706
Cảm biến dây rút AWP 706 tập hợp nhiều ưu điểm thực tế:
- Phạm vi đo 6000 mm
- Công nghệ đo tuyệt đối từ tính
- Dây đo bằng thép không gỉ chắc chắn
- Vỏ nhôm bền bỉ
- Đầu ra analog hoặc CANopen
- Tùy chọn đầu ra analog có thể lập trình
- Cấp độ bảo vệ IP67
- Thiết kế nhỏ gọn và dễ lắp đặt
- Tốc độ di chuyển tối đa 1 m/s
- Chống sốc/rung.
Nhờ những ưu điểm trên, cảm biến hành trình dây rút AWP 706 được ứng dụng trong hàng loạt lĩnh vực công nghiệp:
- Thang máy
- Máy ép
- Hệ thống cần cẩu
- Máy chế biến gỗ
- Máy chế biến đá cẩm thạch
- Định vị lưu trữ
- Điều khiển cửa cống
- Máy nén khí
- Máy gia công kính
- Sàn nâng
- Ứng dụng trong công nghệ y tế (bàn mổ, v.v.)
- Xe nâng hàng
- Máy vít
- Máy giấy
- Máy may
- Máy thủy lực
- Máy gia công kim loại tấm
- Máy in
- Thiết bị điều khiển ngang
- Máy móc xây dựng
- Robot công nghiệp
- Máy ép phun
- Đo mức chất lỏng và điều khiển vị trí.
THÔNG SỐ KỸ THUẬT CẢM BIẾN DÂY RÚT AWP 706
Cảm biến dây rút AWP 706 có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:

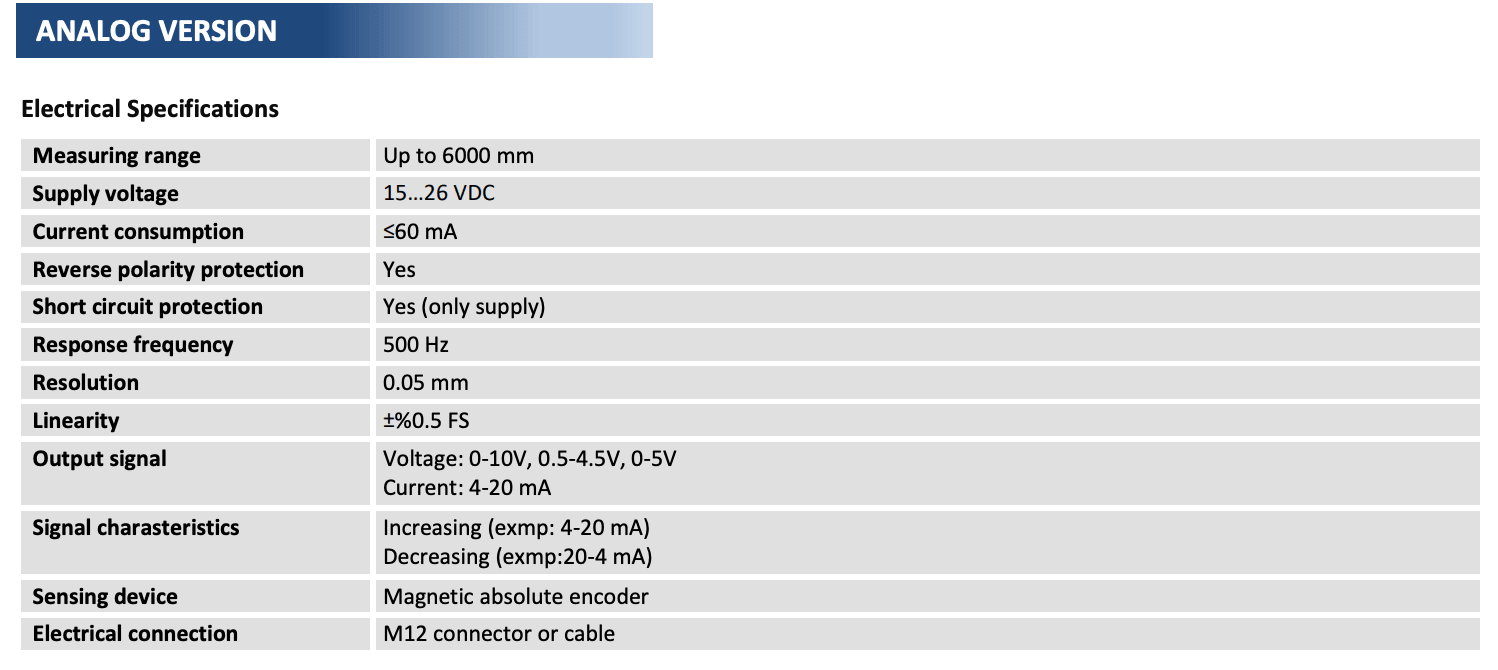

Phiên Bản Ngõ Ra Analog
Bảng thông số kỹ thuật:

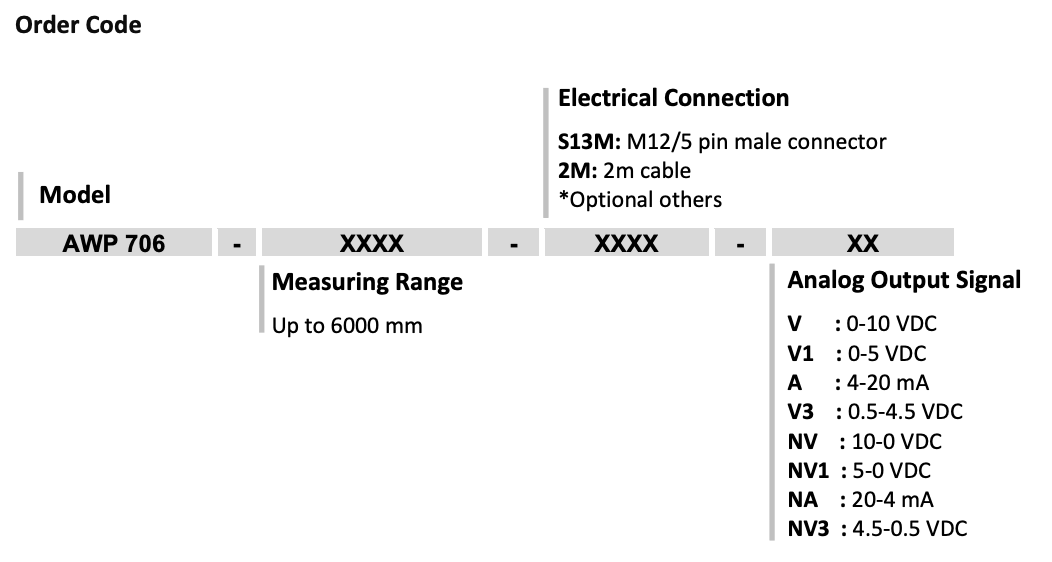

Order code tham khảo:

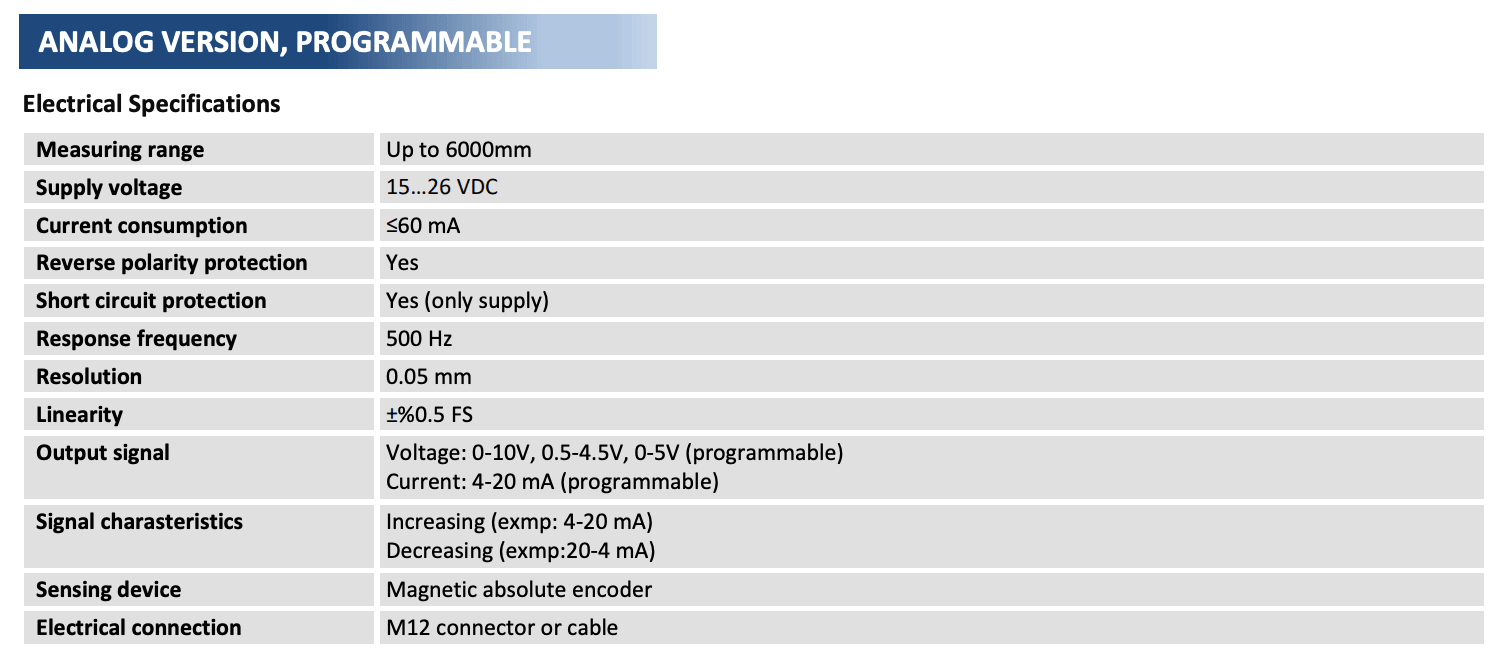

Phiên Bản Ngõ Ra Analog - Lập Trình
Bảng thông số kỹ thuật:

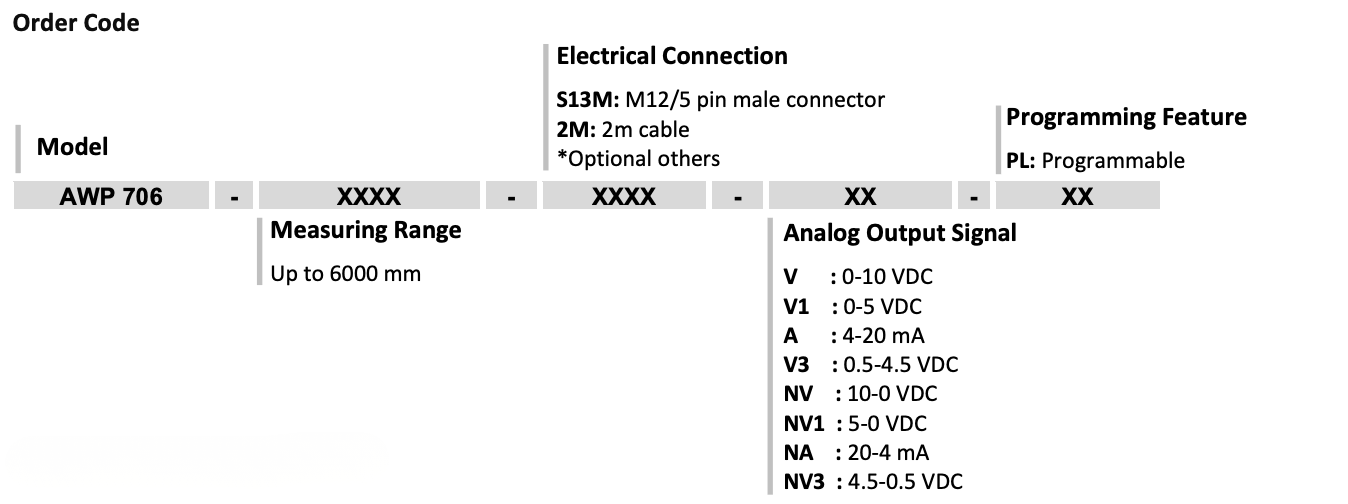

Order code tham khảo:

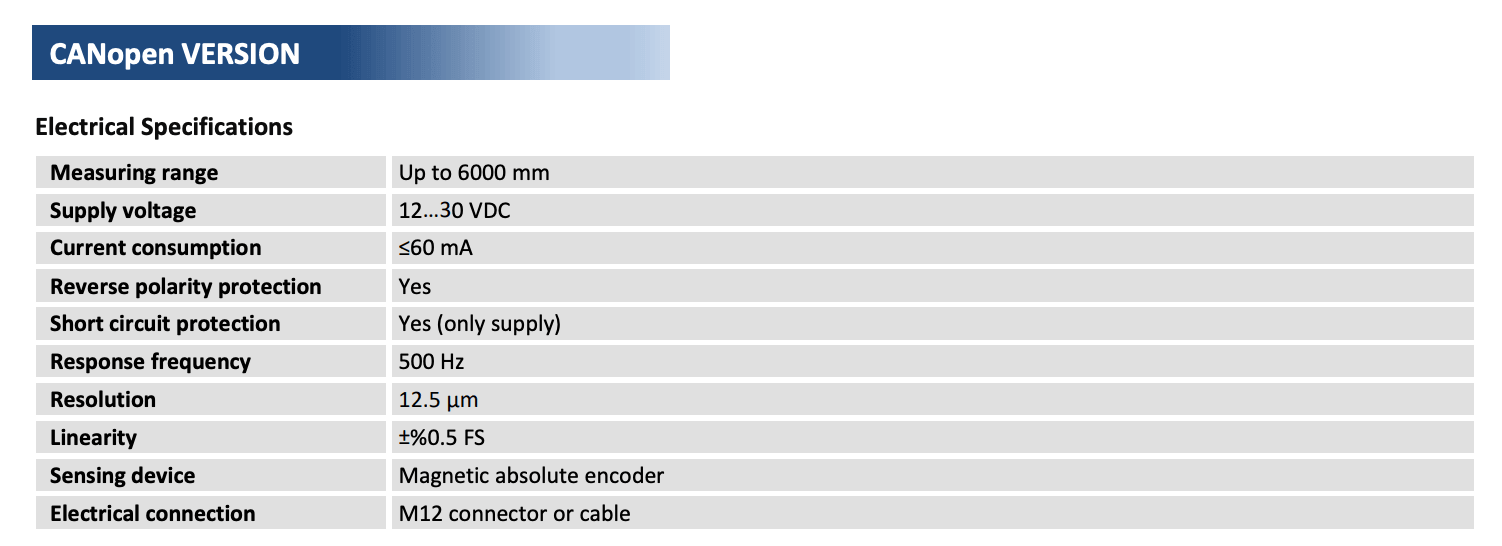

Phiên Bản Ngõ Ra CANopen
Bảng thông số kỹ thuật:
Order code tham khảo:
Sensors Việt Nam cung cấp cảm biến dây rút AWP 706 chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
