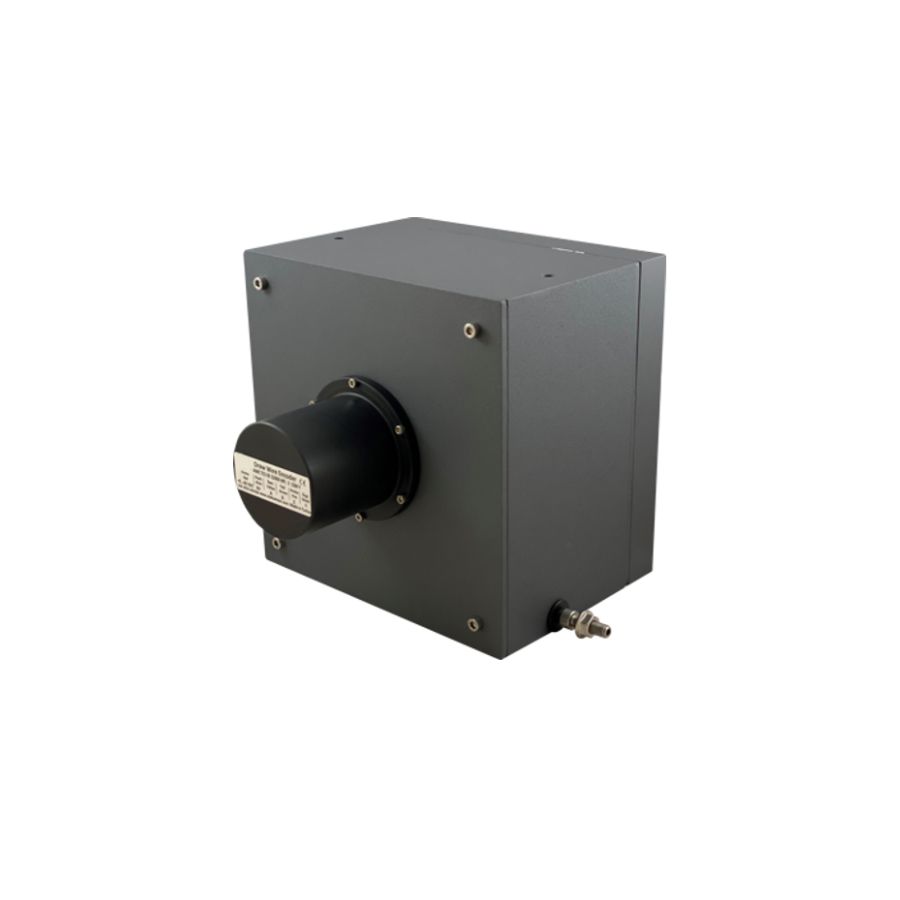

AWP 722 của ATEK - Thổ Nhĩ Kỳ là một trong những dòng cảm biến dây rút được tin dùng rộng rãi trong môi trường công nghiệp. Sản phẩm sở hữu thiết kế nhỏ gọn, độ bền cao và linh hoạt trong tín hiệu ngõ ra.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CẢM BIẾN DÂY RÚT AWP 722
Cấu Tạo Chính
Cảm biến dây rút AWP 722 được cấu thành từ các bộ phận chính sau đây:
- Thân cảm biến: Vỏ được làm từ chất liệu nhôm anodized, kết hợp thép và nhựa - đảm bảo trọng lượng nhẹ, chống ăn mòn, chịu rung tốt.
- Dây đo: Được làm từ thép không gỉ cường độ cao - chịu lực kéo lặp lại nhiều lần mà không giãn hoặc đứt.
- Bộ mã hóa từ tính tuyệt đối: Ghi nhận vị trí chính xác ngay lập tức sau khi cấp điện, không cần chu trình home/reset.
- Đầu nối M12 5-pin hoặc cáp tích hợp: Chuẩn kết nối phổ biến, dễ thay thế và lắp đặt nhanh chóng.
- Lò xo thu dây tích hợp: Tự động thu dây về khi không chịu lực kéo, bảo vệ dây đo và duy trì độ căng ổn định trong mọi chu kỳ đo.
Nguyên Lý Hoạt Động
Cảm biến dây kéo AWP 722 hoạt động theo nguyên lý đo như sau:
Đối tượng di chuyển → dây thép được kéo ra tương ứng với hành trình tịnh tiến cần đo (có thể lên đến 22 mét).
Tang cuộn quay, bộ mã hóa từ tính tuyệt đối bên trong ghi nhận tức thời chính xác góc quay - tương ứng với vị trí tuyến tính.
Tín hiệu vị trí tuyệt đối được chuyển đổi và xuất ra Analog/CANopen.
Lò xo tự động thu dây về khi đối tượng trở về vị trí ban đầu.
ỨNG DỤNG CẢM BIẾN DÂY RÚT AWP 722
Cảm biến dây rút AWP 722 tập hợp nhiều ưu điểm thực tế:
- Chiều dài hành trình (đo) khác nhau từ 14000 - 22000mm
- Công nghệ đo tuyệt đối từ tính
- Dây đo bằng thép không gỉ chắc chắn
- Vỏ nhôm bền bỉ
- Đầu ra analog/CANopen
- Tùy chọn đầu ra analog có thể lập trình
- Tiêu chuẩn IP53, tùy chọn cấp bảo vệ IP67
- Thiết kế nhỏ gọn và dễ lắp đặt
- Tốc độ di chuyển tối đa 1 m/s
- Chống sốc/rung.
Nhờ những ưu điểm trên, cảm biến hành trình dây rút AWP 722 được ứng dụng trong hàng loạt lĩnh vực công nghiệp:
- Thang máy
- Máy ép
- Hệ thống cần cẩu
- Máy chế biến gỗ
- Máy chế biến đá cẩm thạch
- Định vị lưu trữ
- Điều khiển cửa cống
- Máy nén khí
- Máy gia công kính
- Sàn nâng
- Ứng dụng trong công nghệ y tế (bàn mổ, v.v.)
- Xe nâng hàng
- Máy vít
- Máy giấy
- Máy may
- Máy thủy lực
- Máy gia công kim loại tấm
- Máy in
- Thiết bị điều khiển ngang
- Máy móc xây dựng
- Robot công nghiệp
- Máy ép phun
- Đo mức chất lỏng và điều khiển vị trí.
THÔNG SỐ KỸ THUẬT CẢM BIẾN DÂY RÚT AWP 722
Cảm biến dây rút AWP 722 có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông số kỹ thuật và thông tin đặt hàng vui lòng tham khảo bên dưới:
Phiên Bản Ngõ Ra Analog

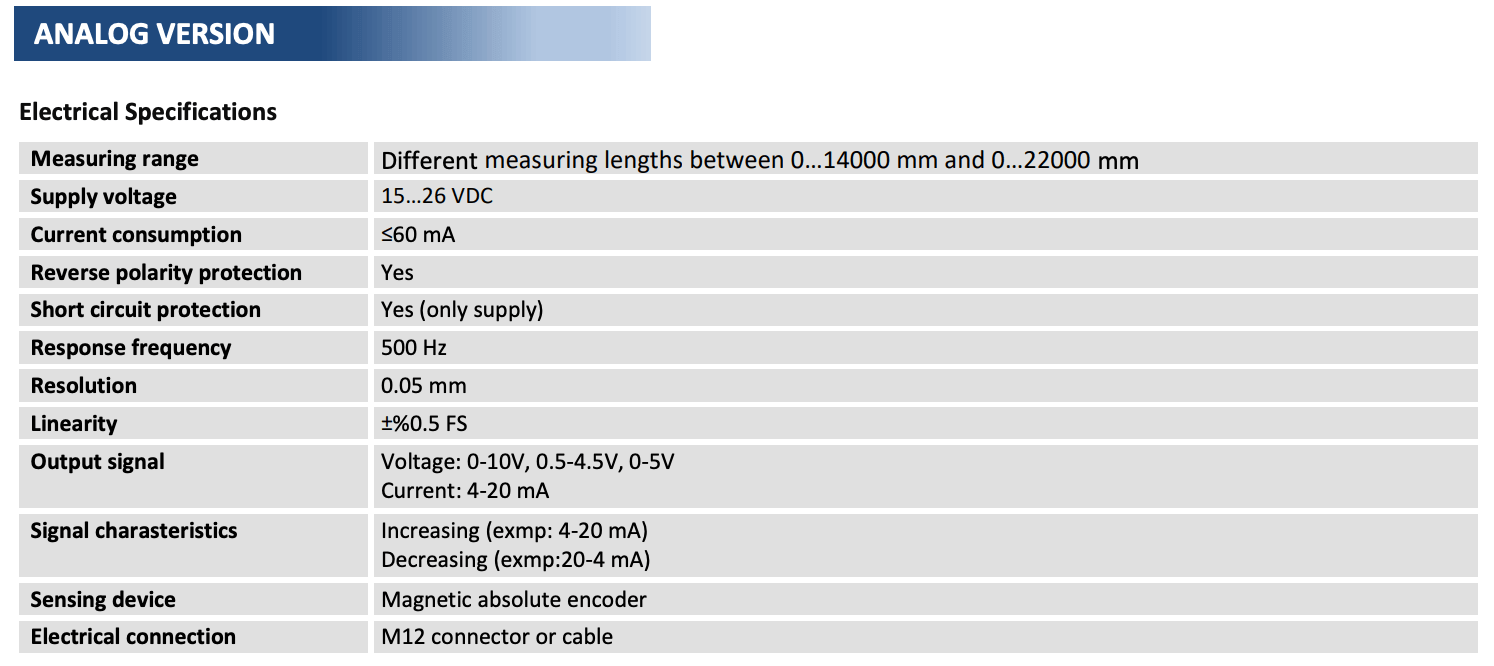

Bảng thông số kỹ thuật:

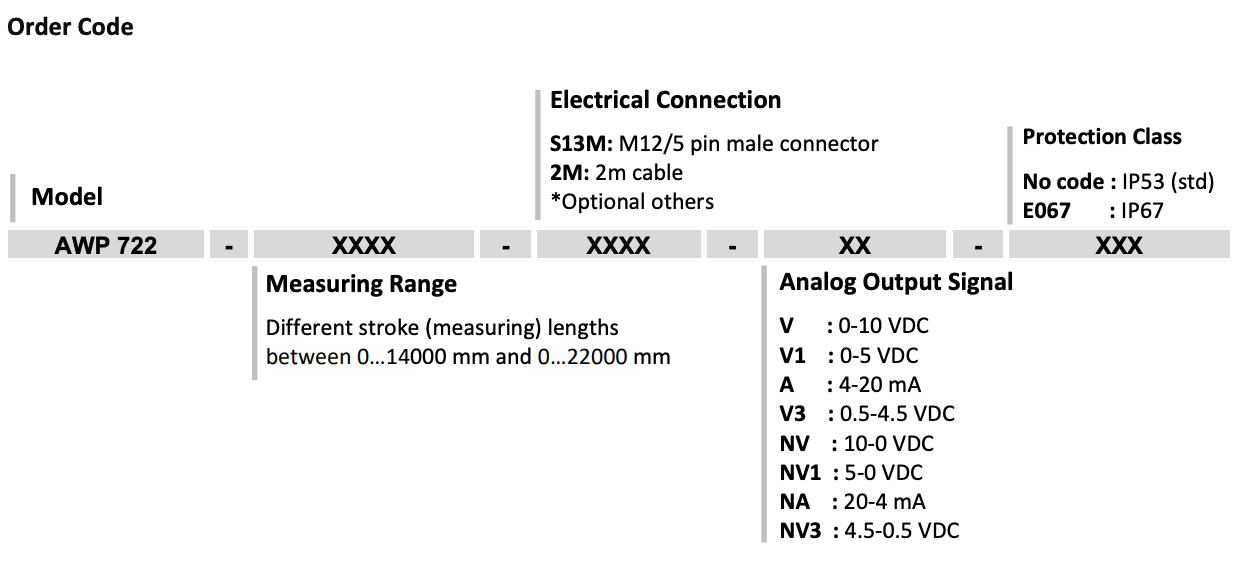

Order code tham khảo:
Phiên Bản Ngõ Ra Analog - Lập Trình

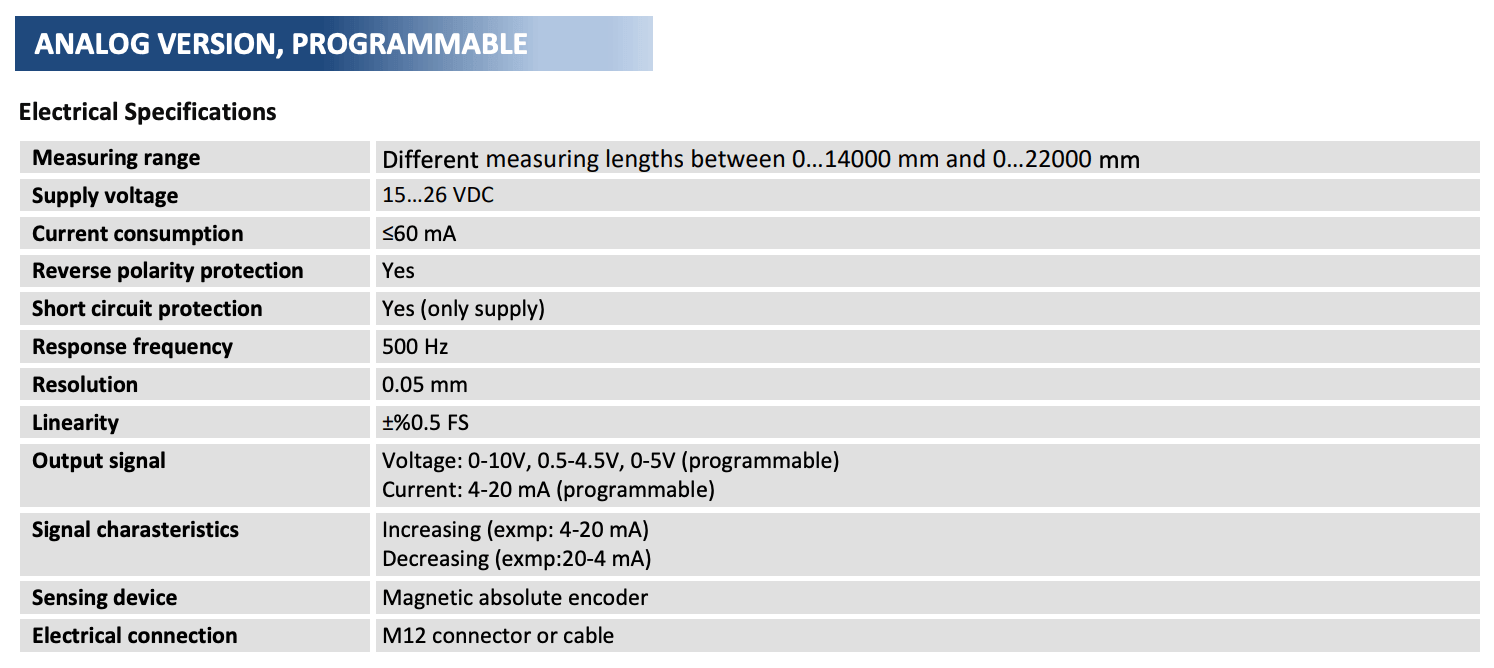

Bảng thông số kỹ thuật:

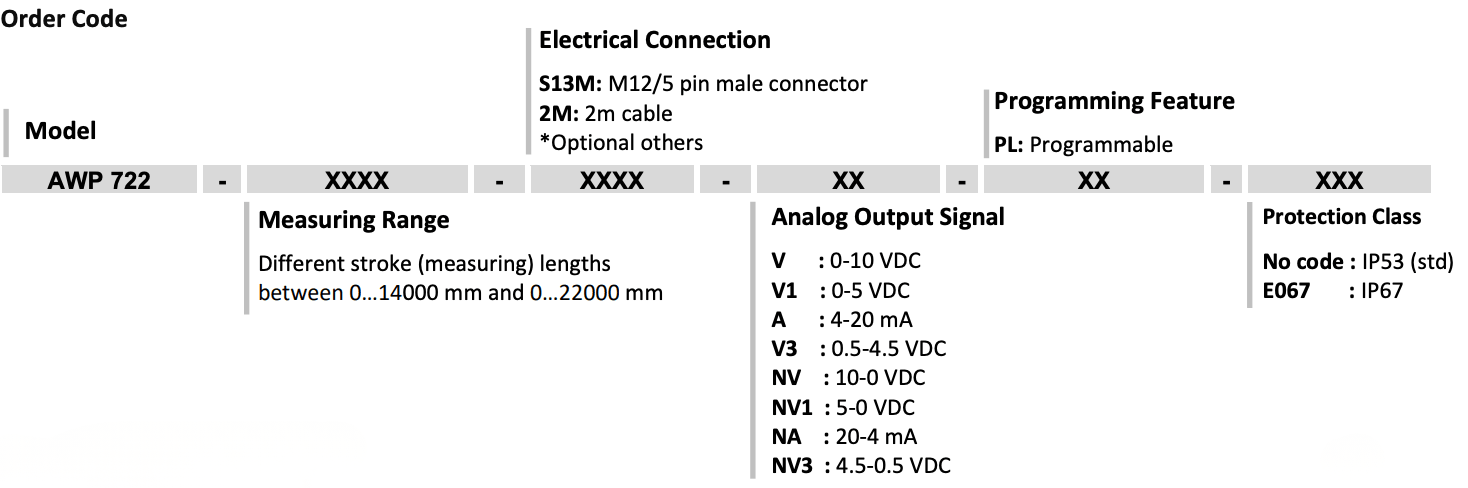

Order code tham khảo:
Phiên Bản Ngõ Ra CANopen

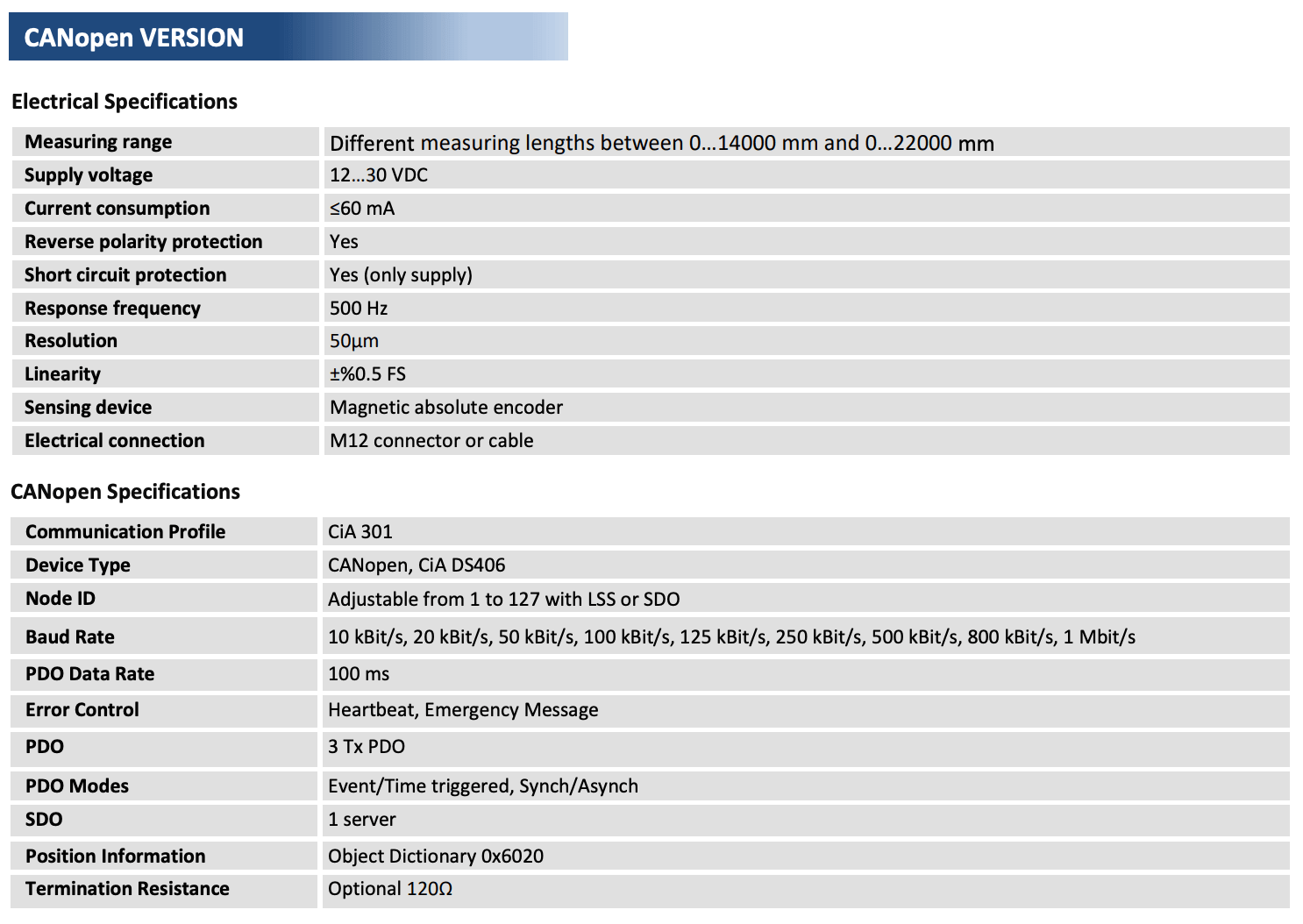

Bảng thông số kỹ thuật:

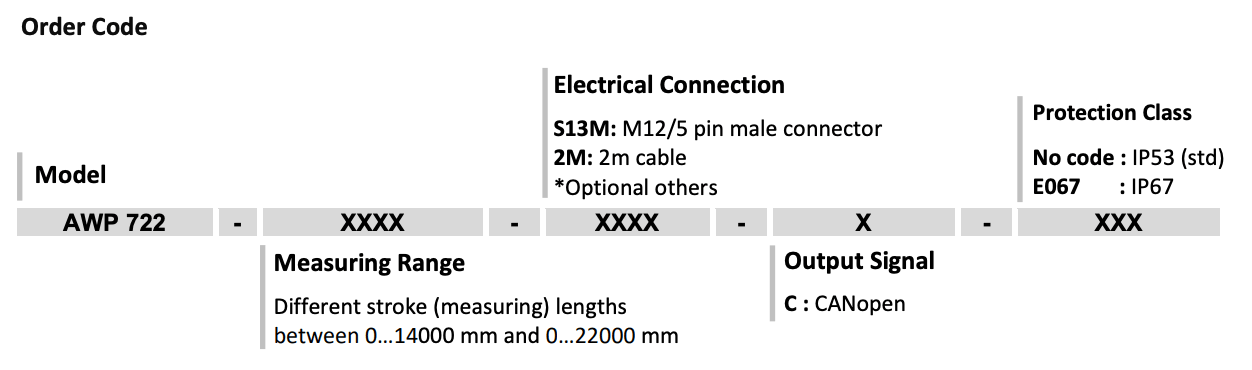

Order code tham khảo:
Sensors Việt Nam cung cấp cảm biến dây rút AWP 722 chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
