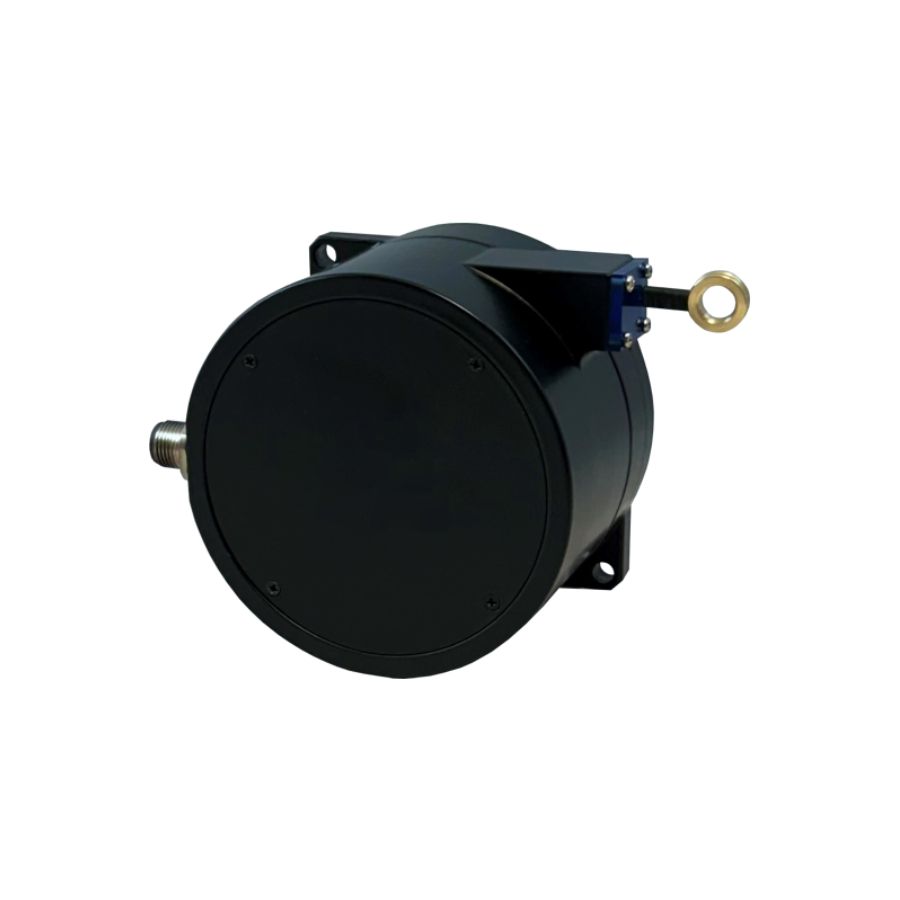

Cảm biến dây rút và góc nghiêng AWI 100 của ATEK (Thổ Nhĩ Kỳ) cho phép đo đồng thời chiều dài dịch chuyển và góc nghiêng trong cùng một chu kỳ. Điều này giúp người dùng tiết kiệm chi phí, không gian lắp đặt và đơn giản hoá hệ thống.
SƠ LƯỢC VỀ CẢM BIẾN DÂY RÚT VÀ GÓC NGHIÊNG AWI 100
AWI 100 là dòng cảm biến dây rút lập trình cao cấp của ATEK, được thiết kế chuyên biệt cho các ứng dụng đòi hỏi độ chính xác cao trong môi trường công nghiệp.
Khác với các cảm biến dây rút thông thường, AWI 100 tích hợp thêm cảm biến góc nghiêng - cho phép người dùng thu thập hai loại dữ liệu vị trí chỉ với một thiết bị duy nhất. AWI 100 có phạm vi đo đa dạng - lên đến 10.000 mm (đối với ứng dụng đo chiều dài hành trình), 0…360° hoặc ±180° (đối với ứng dụng đo góc nghiêng), cùng ngõ ra Analog (có thể lập trình) hoặc CANopen. Sản phẩm tự tin đáp ứng linh hoạt nhiều loại hệ thống điều khiển khác nhau.
CẤU TẠO VÀ NGUYÊN LÝ VẬN HÀNH CỦA CẢM BIẾN DÂY RÚT VÀ GÓC NGHIÊNG AWI 100
Cấu Tạo Cơ Bản
Cảm biến dây rút và góc nghiêng AWI 100 bao gồm các thành phần chính sau đây:
- Dây cáp thép không gỉ: Dây đo linh hoạt, chịu lực căng tốt, được cuộn vào tang trống bên trong thân thiết bị.
- Tang trống và lò xo hồi vị: Tự động thu dây về khi cơ cấu di chuyển ngược lại, đảm bảo dây luôn căng và không bị chùng.
- Bộ đo tuyến tính từ tính: Chuyển đổi chuyển động quay của tang trống thành tín hiệu điện tương ứng với khoảng cách dịch chuyển.
- Cảm biến góc nghiêng MEMS tích hợp: Đo đồng thời góc nghiêng của thiết bị/cơ cấu lắp cảm biến.
- Bộ xử lý tín hiệu: Tổng hợp và xuất tín hiệu hai kênh ra ngõ ra Analog hoặc CANopen.
Nguyên Lý Hoạt Động
Khi cơ cấu cơ học dịch chuyển → dây cáp thép được kéo ra khỏi thân cảm biến → làm quay tang trống bên trong → chuyển động quay được bộ đo từ tính ghi lại và chuyển đổi thành giá trị khoảng cách tuyến tính chính xác.
Đồng thời, cảm biến gia tốc MEMS tích hợp phát hiện sự thay đổi của gia tốc trọng lực theo các trục đo → bộ vi xử lý bên trong tính toán góc nghiêng tương ứng → xuất cả hai thông số khoảng cách dịch chuyển và góc nghiêng dưới dạng tín hiệu Analog (tuỳ chỉnh 4-20 mA/0-10 V/0-5 V/0,5-4,5 V) hoặc CANopen.
Lưu ý: Không có bất kỳ sự gián đoạn nào giữa hai phép đo - cả hai diễn ra đồng thời và liên tục.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN DÂY RÚT VÀ GÓC NGHIÊNG AWI 100
Nhờ khả năng đo đồng thời 2 giá trị, cảm biến dây rút và góc nghiêng AWI 100 được ứng dụng rộng rãi trong các lĩnh vực sau:
- Cần cẩu cố định/di động.
- Xe cứu hỏa và cứu hộ.
- Hệ thống vận tải.
- Máy xúc.
- Sàn nâng và nền tảng làm việc.
- Máy móc khác.
AWI 100 còn được đánh giá cao nhờ những lợi thế vượt trội:
• Có thể tùy chọn model có hoặc không có cảm biến độ nghiêng.
• Đo chiều dài và độ nghiêng đồng thời.
• Đầu ra analog hoặc CANopen
• Đầu ra analog có thể lập trình để đo chiều dài.
• Giá trị góc có thể lựa chọn từ 0...360° hoặc ±180°.
• Khả năng xác định điểm 0⁰ để đo độ nghiêng.
• Cấp bảo vệ IP67.
• Thiết kế nhỏ gọn và dễ lắp đặt.
• Tốc độ di chuyển tối đa 1 m/s.
• Cấu trúc chống sốc/rung động.
THÔNG SỐ KỸ THUẬT CẢM BIẾN DÂY RÚT VÀ GÓC NGHIÊNG AWI 100
Cảm biến dây rút và góc nghiêng AWI 100 có nhiều phân loại để người dùng linh hoạt lựa chọn theo nhu cầu sử dụng thực tế - Thông tin đặt hàng vui lòng tham khảo bên dưới:

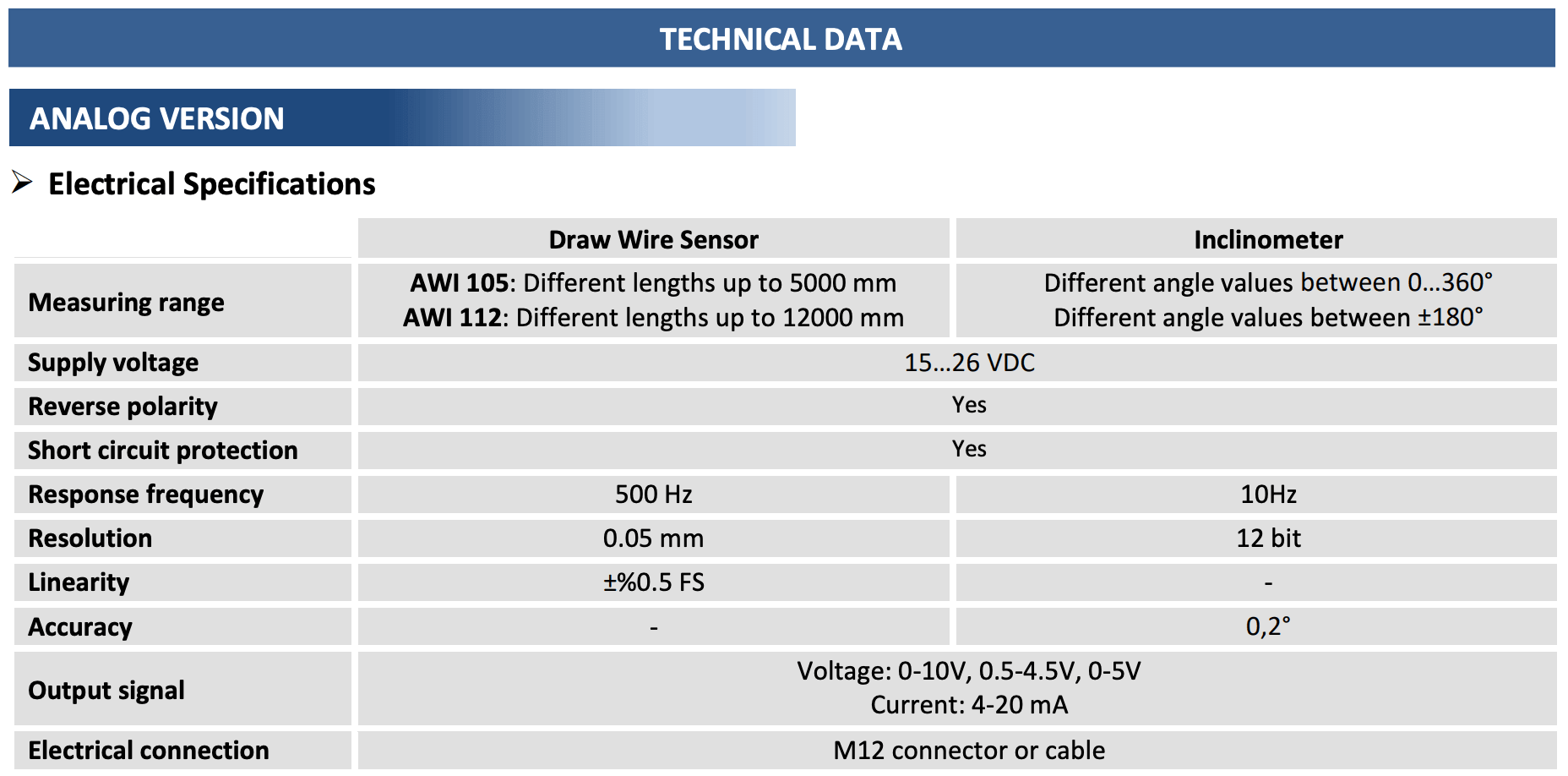

Phiên Bản Analog
Bảng thông số kỹ thuật:

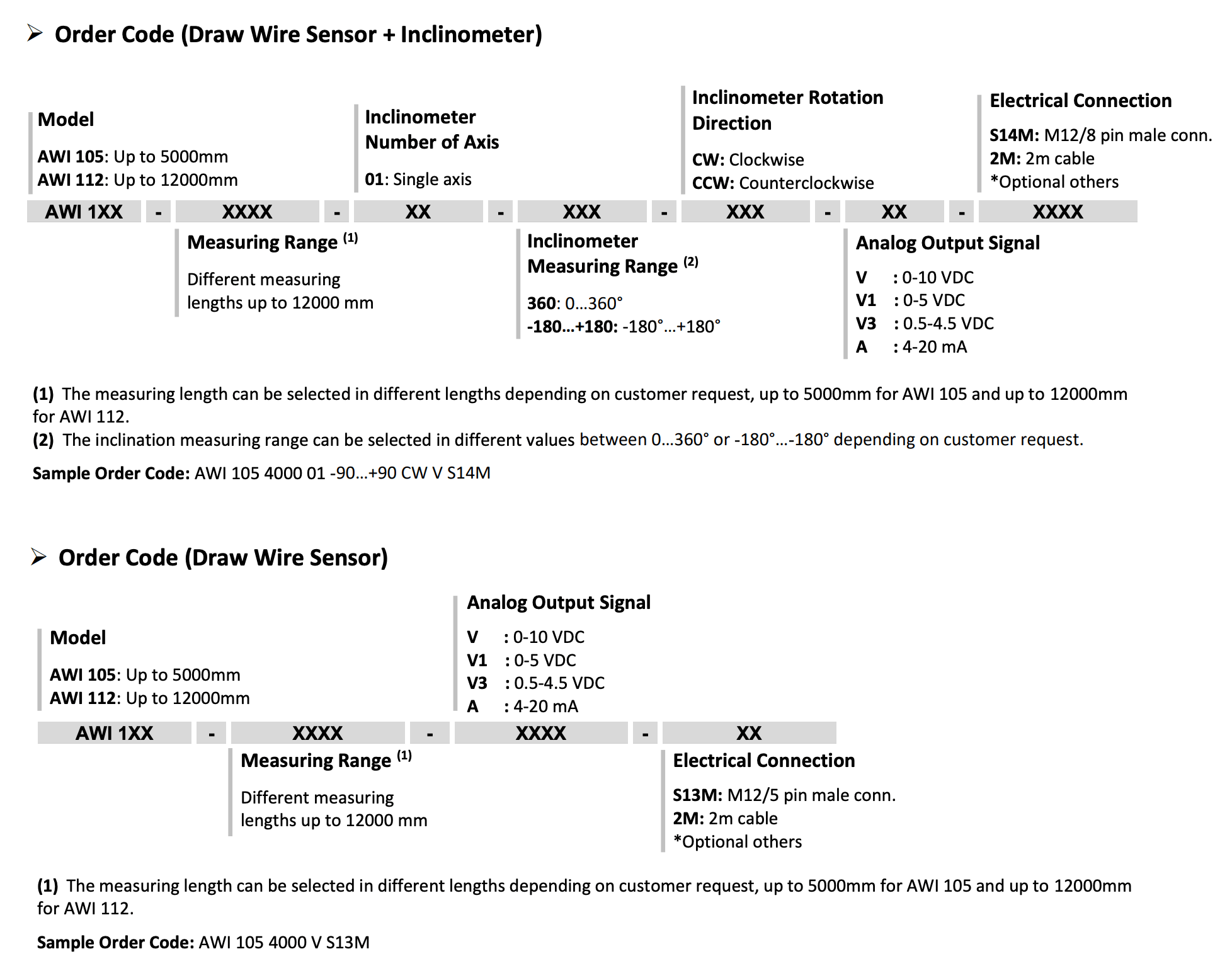

Thông tin đặt hàng tham khảo:

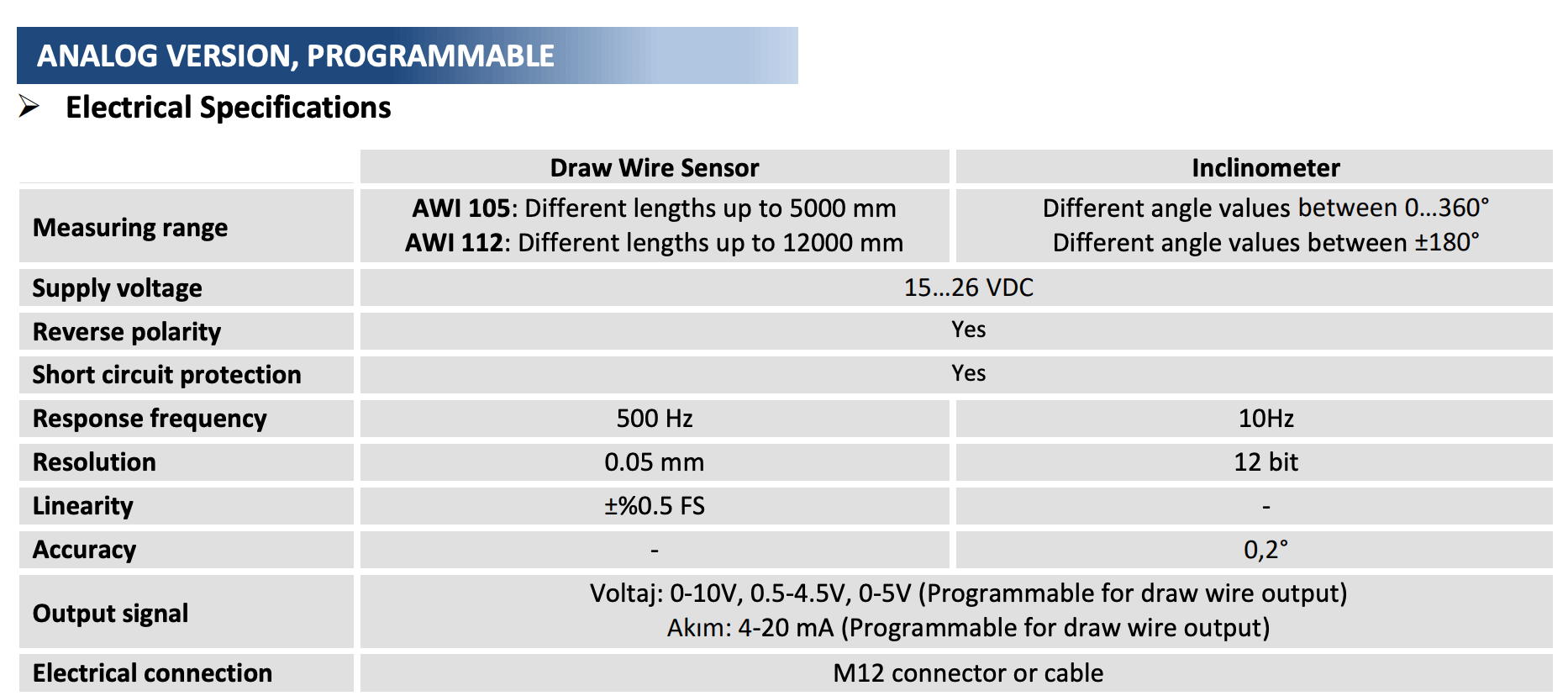

Phiên Bản Analog - Có Thể Lập Trình
Bảng thông số kỹ thuật:

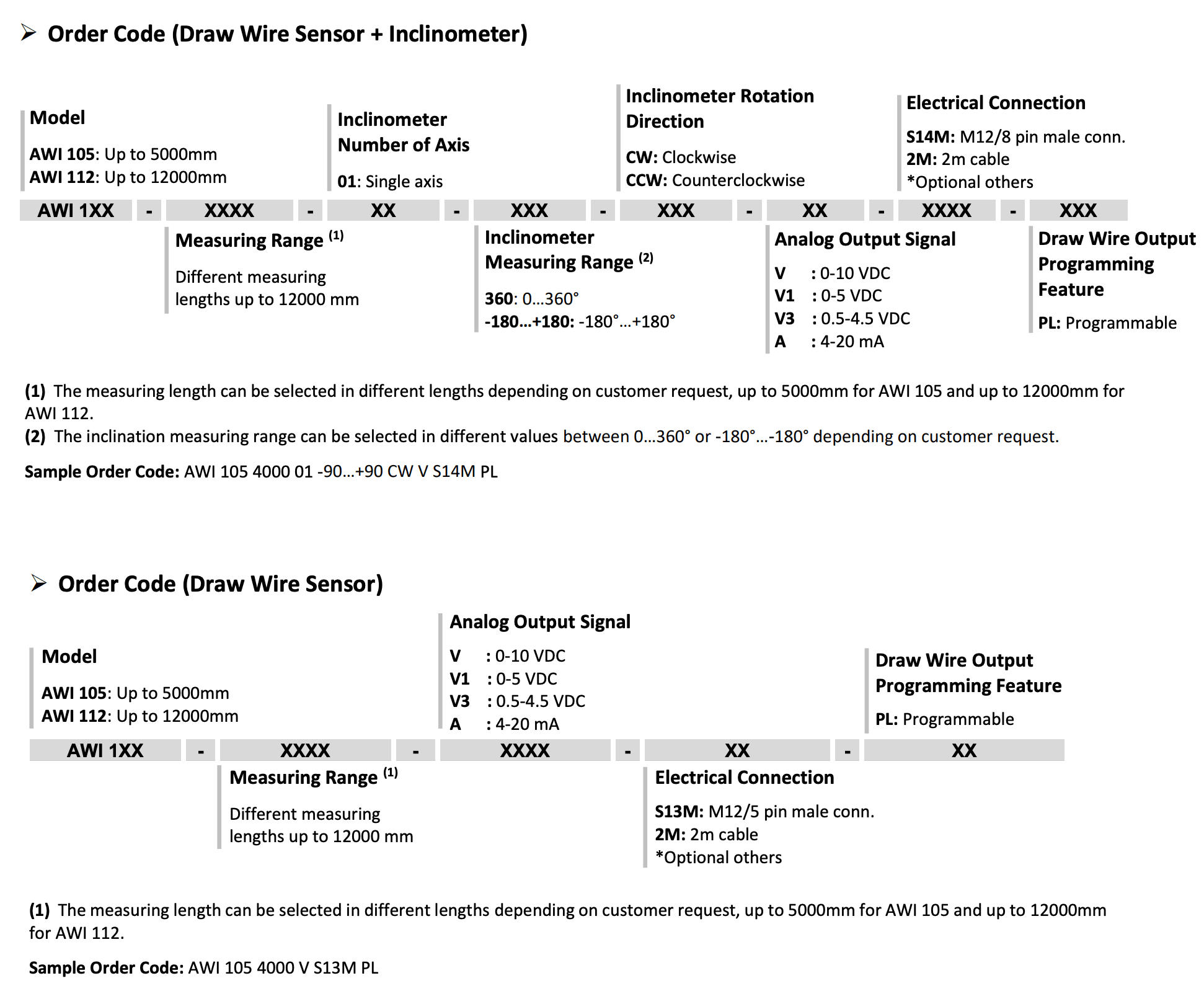

Thông tin đặt hàng tham khảo:

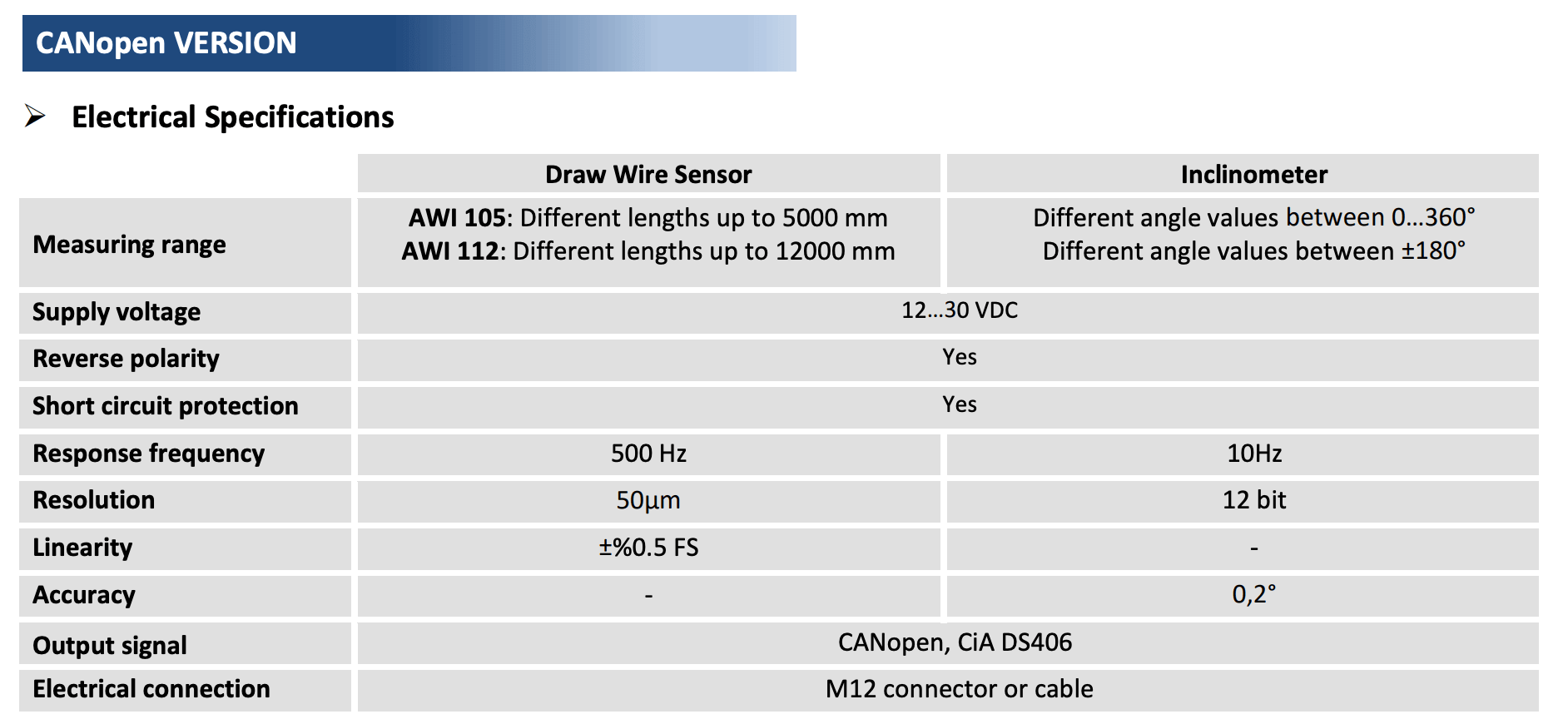

Phiên Bản CANopen
Bảng thông số kỹ thuật:

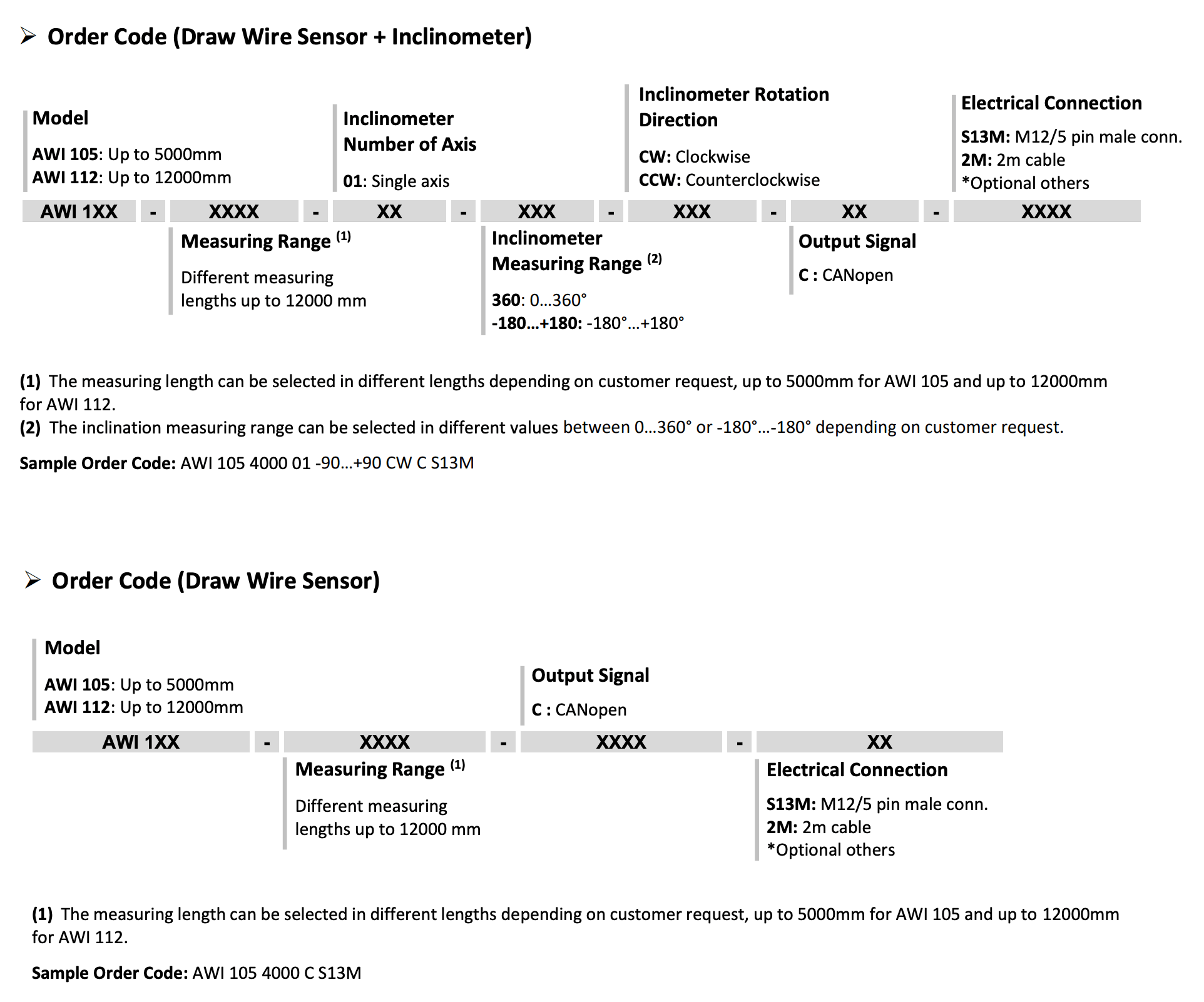

Thông tin đặt hàng tham khảo:
Sensors Việt Nam cung cấp cảm biến dây rút và góc nghiêng AWI 100 chính hãng, đầy đủ CO-CQ, giá cạnh tranh, hỗ trợ kỹ thuật tận tình. Quý khách vui lòng liên hệ trực tiếp để nhận báo giá và tư vấn chi tiết!
