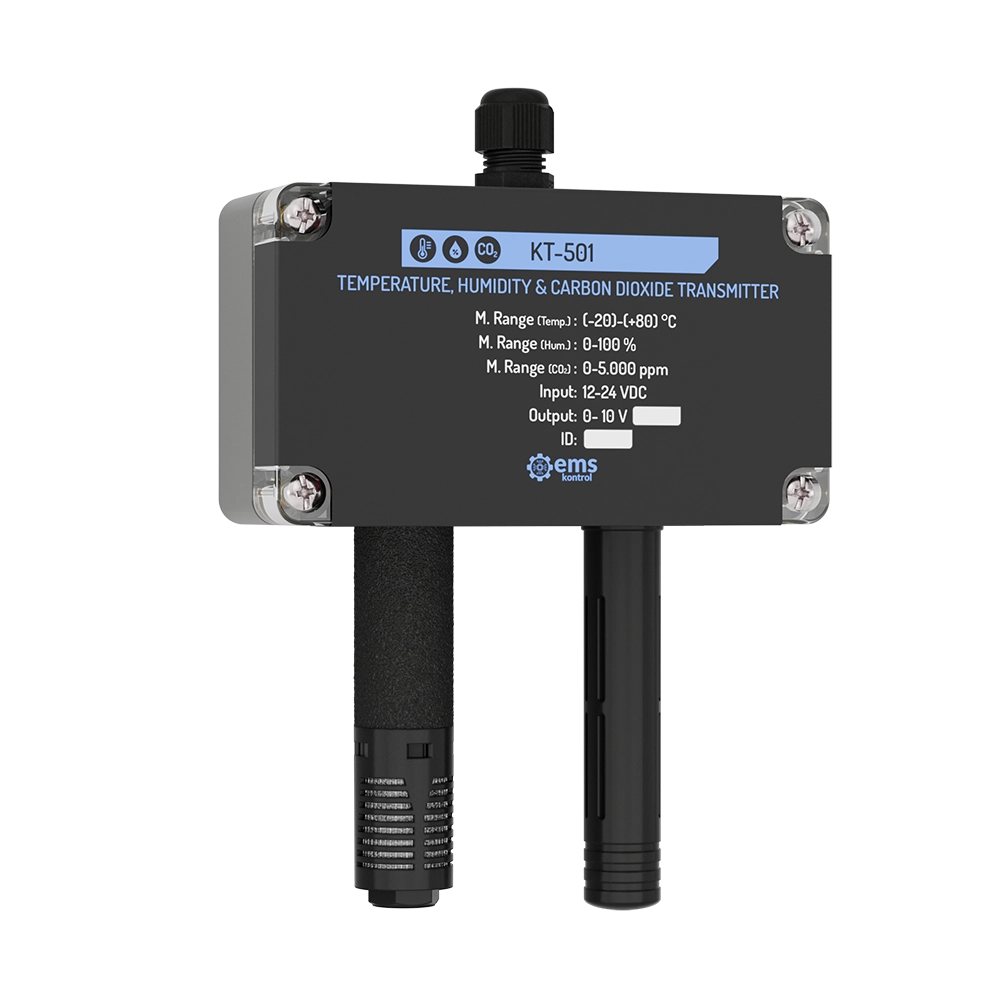

KT-501 là thiết bị đo lường đa năng (3 trong 1) cao cấp thuộc dòng KT-5X1 của hãng EMS Kontrol. Cảm biến KT-501 cho phép đo lường chính xác nhiệt độ, độ ẩm tương đối và nồng độ khí CO2, sau đó chuyển đổi các giá trị này thành tín hiệu dòng điện analog 0-10V chuẩn công nghiệp để truyền về hệ thống điều khiển trung tâm.
Cấu tạo và thiết kế công nghiệp của của cảm biến nhiệt độ, độ ẩm và CO2 KT-501
KT-501 sở hữu thiết kế bền bỉ và tiện dụng (durable and handy), tối ưu cho các ứng dụng thực tế:
- Kích thước vật lý: Thiết bị có thông số chiều cao 164 mm, chiều rộng 115 mm và độ sâu 40 mm.
- Vỏ bảo vệ IP67: Thân máy làm bằng nhựa chuyên dụng đạt cấp bảo vệ IP67, giúp kháng bụi và nước (lưu ý chuẩn này không bao gồm phần đầu dò cảm biến).
- Bộ lọc có thể vệ sinh: Cảm biến được trang bị bộ lọc giúp bảo vệ linh kiện đo bên trong và dễ dàng làm sạch khi cần.
- Lắp đặt dễ dàng: Thiết kế hỗ trợ gắn tường nhanh chóng với khoảng cách tâm lỗ dọc là 65 mm và ngang là 78 mm.
Nguyên lý hoạt động của của cảm biến nhiệt độ, độ ẩm và CO2 KT-501
Về nguyên lý vận hành kỹ thuật, cảm biến KT-501 hoạt động như một hệ thống thu thập và xử lý dữ liệu môi trường tích hợp "3 trong 1" theo thời gian thực. Thiết bị sử dụng các đầu dò cảm biến có độ nhạy cao để đo lường đồng thời ba thông số khí quyển quan trọng bao gồm nhiệt độ, độ ẩm tương đối và nồng độ khí CO2.
Cụ thể, quy trình hoạt động diễn ra qua các bước sau:
- Thiết bị vận hành ổn định với nguồn điện DC linh hoạt trong dải từ 12 V đến 24 V. Ngay sau khi được cấp năng lượng, KT-501 mất khoảng 30 giây để kích hoạt các tiến trình đo ban đầu, tuy nhiên hãng sản xuất khuyến cáo nên để máy chạy trong môi trường đo ít nhất 5 phút để đạt được các giá trị đo đạt độ tin cậy và chính xác cao nhất.
- Sau khi các đầu dò cảm biến tiếp nhận các đại lượng vật lý từ môi trường, bộ vi xử lý trung tâm sẽ tính toán và chuyển đổi các giá trị này thành tín hiệu điện analog chuẩn 0-10 V.
- Các tín hiệu điện áp này được đưa đến các terminal đầu ra analog để truyền tải trực tiếp về bộ điều khiển trung tâm, hệ thống quản lý tòa nhà (BMS) hoặc PLC.
Ưu điểm nổi bật của của cảm biến nhiệt độ, độ ẩm và CO2 KT-501
- Độ chính xác vượt trội: Sai số nhiệt độ chỉ ± 0.3°C, độ ẩm ± 3% và CO2 là ± 50 ppm + 2%.
- Giải pháp 3 trong 1: Tiết kiệm chi phí đầu tư hạ tầng và dây dẫn khi chỉ cần một thiết bị duy nhất để giám sát 3 thông số quan trọng.
- Vận hành bền bỉ: Được thiết kế cho vòng đời hoạt động lâu dài.
- Tính ổn định cao: Sản phẩm đạt tiêu chuẩn Châu Âu về tương thích điện từ (EMC) và an toàn điện áp thấp (LVD).
Ứng dụng thực tế của của cảm biến nhiệt độ, độ ẩm và CO2 KT-501
Nhờ khả năng đo lường đa năng, KT-501 là sự lựa chọn hàng đầu cho:
- Hệ thống HVAC: Kiểm soát chất lượng không khí trong các tòa nhà và tủ điều hòa.
- Nông nghiệp & Chăn nuôi: Ứng dụng trong tự động hóa trang trại gia cầm và chuồng trại quy mô lớn.
- Bảo quản & Lưu trữ: Kho lạnh, kho thực phẩm và các phòng ấp trứng.
- Môi trường vô trùng: Phòng sạch và các phòng thí nghiệm nghiên cứu chuyên sâu.
Lưu ý lắp đặt và hiệu chuẩn an toàn của của cảm biến nhiệt độ, độ ẩm và CO2 KT-501
Để thiết bị hoạt động ổn định nhất, người dùng cần tuân thủ các hướng dẫn sau:
- Thời gian ổn định: Thiết bị bắt đầu đo sau 30 giây cấp nguồn, nhưng khuyến cáo nên để máy trong môi trường ít nhất 5 phút để các giá trị đo đạt độ chính xác cao nhất.
- Kết nối cáp: Nên sử dụng cáp bọc kim (shielded cable) làm dây dẫn tín hiệu để ngăn chặn các nhiễu điện từ từ môi trường bên ngoài ảnh hưởng đến kết quả.
- Bảo vệ vật lý: Tránh để thiết bị tiếp xúc trực tiếp với chất lỏng, nồng độ bụi quá cao hoặc nhiệt độ vượt quá dải cho phép từ -10°C đến +55°C.
- Hiệu chuẩn khí CO2: KT-501 cho phép người dùng hiệu chuẩn lại nồng độ CO2 khi cần thiết. Quá trình này nên được thực hiện trong môi trường không khí sạch (CO2 khoảng 350-450 ppm) bằng cách nhấn giữ nút "Calibration" trong 5 giây để bắt đầu quá trình tự động hiệu chuẩn kéo dài 10 phút
Thông số kỹ thuật của cảm biến khí CO2, độ ẩm và nhiệt độ gắn tường KT-501
- Dải đo CO2: 0-5000ppm/ 0-10000ppm
- Dải đo nhiệt độ 0-50 độ C/ (-20) - (+80) độ C
- Dải đo độ ẩm 0-100%RH
- Ngõ ra 0-10V
- Độ chính xác (Nhiệt/Ẩm/CO2): ±0.3°C / ±3% / ±50 ppm + 2%
- Cấp bảo vệ: IP67 (Ngoại trừ phần cảm biến)
- Xuất xứ EMS/Turkey
