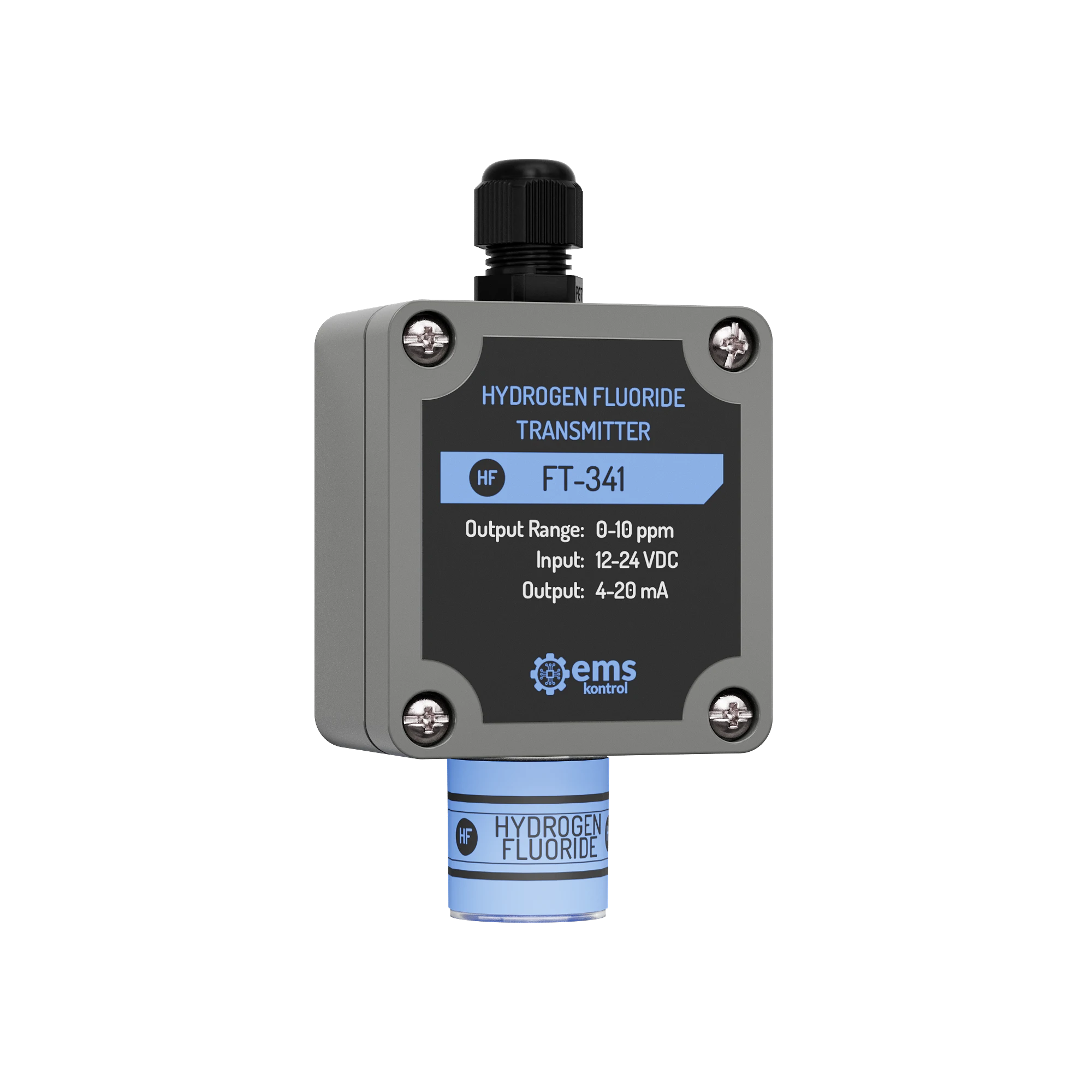

Cảm biến khí HF FT-341 (4-20mA) đo nồng độ khí Hydrogen Fluoride (HF) được sản xuất bởi EMS Kontrol (Turkey). Thiết bị chuyên dùng để giám sát sự hiện diện và biến động nồng độ khí HF trong môi trường công nghiệp. FT-341 có dải đo từ 0-10 ppm, độ chính xác ±0.5 ppm và sử dụng tín hiệu analog 4-20mA để truyền dữ liệu về PLC, bộ điều khiển hoặc hệ thống giám sát trung tâm.
VÌ SAO CẦN KIỂM SOÁT KHÍ HF?
Hydrogen Fluoride (HF) có thể xuất hiện trong một số quy trình sản xuất - điển hình như xử lý hóa chất, luyện kim, sản xuất linh kiện điện tử, xử lý bề mặt và các công đoạn có sử dụng hợp chất fluoride. Khí HF có mùi hắc, phản ứng mạnh và có khả năng gây kích ứng, bỏng hóa chất cho mắt, da và hệ hô hấp.
Tình trạng rò rỉ HF không phải lúc nào cũng dễ dàng nhận biết bằng mắt thường. Nếu chỉ dựa vào kiểm tra thủ công hoặc phản ứng của con người, hệ thống có thể phát hiện sự cố chậm hơn so với yêu cầu an toàn. Một hệ thống giám sát tự động sử dụng cảm biến khí sẽ liên tục cập nhật nồng độ và phát tín hiệu khi giá trị vượt ngưỡng cài đặt.
Các nghiên cứu cũng chỉ ra rằng giới hạn phơi nhiễm HF ở mức rất thấp. Thông thường, giới hạn phơi nhiễm cho phép 8 giờ là 3 ppm. Các giá trị giới hạn có thể khác nhau tùy tiêu chuẩn áp dụng và điều kiện đánh giá, do đó doanh nghiệp cần thiết lập ngưỡng cảnh báo dựa trên quy định an toàn, quy trình vận hành và đánh giá rủi ro riêng của từng nhà máy.
CẢM BIẾN KHÍ HF LÀ GÌ?
Cảm biến khí HF nói chung là thiết bị chuyên dùng để phát hiện và đo lường nồng độ khí Hydrogen Fluoride (HF) trong không khí, thường được lắp đặt trong các khu vực sản xuất, phòng thí nghiệm hoặc nhà máy có sử dụng hóa chất chứa fluoride.
Thiết bị này giúp giám sát liên tục nguy cơ rò rỉ khí độc, hỗ trợ cảnh báo sớm và bảo vệ an toàn cho người lao động cũng như thiết bị trong nhà máy.
SƠ LƯỢC VỀ CẢM BIẾN KHÍ HF FT-341
Thuộc dòng FT-3XX của EMS Kontrol, cảm biến đo khí HF FT-341 nổi bật với thiết kế nhỏ gọn, khả năng kết nối bằng tín hiệu dòng điện tiêu chuẩn, cảm biến có thể thay thế và tuổi thọ vận hành cảm biến được nhà sản xuất công bố là 2 năm. Đây là lựa chọn đáng cân nhắc cho những hệ thống tự động hóa cần theo dõi nồng độ HF liên tục và tích hợp dữ liệu vào bộ điều khiển hiện có.
Model FT-341 sử dụng tín hiệu ngõ ra analog 4-20mA. Đây là dạng tín hiệu phổ biến trong hệ thống điều khiển, cho phép kết nối trực tiếp với PLC, bộ điều khiển trung tâm, BMS, SCADA hoặc các thiết bị ghi nhận dữ liệu có hỗ trợ đầu vào dòng điện analog.
Thiết bị có dải đo từ 0 - 10 ppm, độ phân giải ±0,1 ppm và độ chính xác ±0,5 ppm. Với dải đo tập trung ở mức nồng độ thấp, cảm biến đo khí HF phù hợp cho các khu vực cần theo dõi liên tục nguy cơ phát sinh Hydrogen Fluoride thay vì chỉ kiểm tra thủ công theo từng thời điểm.
CẤU TẠO CẢM BIẾN KHÍ HF FT-341
Cảm biến khí HF FT-341 tiêu chuẩn được cấu thành từ các bộ phận chính sau:
- Phần tử cảm biến HF: đảm nhiệm chức năng tiếp nhận và phản hồi với Hydrogen Fluoride trong không khí. Phần tử này tạo ra tín hiệu điện liên quan đến nồng độ khí cần đo.
- Mạch xử lý tín hiệu: tiếp nhận tín hiệu từ phần tử cảm biến, thực hiện xử lý và chuyển đổi thành tín hiệu phù hợp cho hệ thống điều khiển. Mạch xử lý cũng giúp chuẩn hóa tín hiệu đầu ra theo dải 4-20mA.
- Mạch nguồn: sử dụng nguồn điện một chiều 12-24VDC. Đây là dải nguồn phổ biến trong các hệ thống tự động hóa công nghiệp, giúp thiết bị có thể kết nối với nhiều bộ nguồn điều khiển khác nhau.
- Ngõ ra analog 4-20mA: truyền giá trị đo về PLC, BMS, SCADA hoặc bộ điều khiển trung tâm. Tín hiệu này có thể được dùng để hiển thị, lưu trữ, cảnh báo và điều khiển thiết bị liên quan.
- Vỏ bảo vệ: giúp bảo vệ mạch bên trong khỏi bụi và nước theo cấp IP67 của phần vỏ. Kích thước bộ vỏ 110 X 58 X 35 mm.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN KHÍ HF FT-341
Khi Hydrogen Fluoride xuất hiện và tiếp xúc với phần tử cảm biến thì sẽ tạo ra sự thay đổi về tín hiệu điện. Mạch điện tử xử lý sự thay đổi này và chuyển đổi thành dòng điện ngõ ra trong khoảng 4-20mA. Tín hiệu dòng điện sau đó được truyền đến PLC/bộ điều khiển trung tâm để đọc giá trị dòng điện, quy đổi về nồng độ ppm và hiển thị trên màn hình giám sát. Nếu nồng độ vượt ngưỡng cài đặt, hệ thống có thể thực hiện một hoặc nhiều hành động như:
- Kích hoạt còi và đèn cảnh báo.
- Gửi thông báo về phòng điều khiển.
- Điều khiển quạt hút hoặc hệ thống thông gió.
- Đóng van hoặc dừng một công đoạn liên quan.
- Ghi nhận dữ liệu phục vụ truy xuất và phân tích sự cố.
Có thể hình dung chuỗi hoạt động của hệ thống như sau: Khí HF → phần tử cảm biến → mạch xử lý → tín hiệu 4-20mA → PLC/BMS/SCADA → cảnh báo hoặc điều khiển.
ỨNG DỤNG THỰC TẾ CỦA CẢM BIẾN KHÍ HF FT-341
Các ứng dụng nổi bật nhất của cảm biến khí HF FT-341 bao gồm:
Nhà máy hóa chất
Trong nhà máy hóa chất, khí HF có thể xuất hiện tại khu vực lưu trữ, cấp liệu, đường ống, bồn chứa hoặc vị trí kết nối giữa các thiết bị. Cảm biến đo khí HF FT-341 có thể được lắp tại những khu vực có nguy cơ rò rỉ để gửi tín hiệu liên tục về tủ điều khiển và hệ thống cảnh báo.
Sản xuất linh kiện điện tử
Một số quy trình xử lý bề mặt, làm sạch hoặc khắc có thể sử dụng hóa chất chứa fluoride. Việc giám sát khí HF giúp doanh nghiệp phát hiện sớm bất thường trong khu vực sản xuất, phòng kỹ thuật hoặc khu vực xử lý khí thải.
Luyện kim và xử lý bề mặt
Trong các quy trình xử lý kim loại, khí HF/hợp chất chứa fluoride có thể phát sinh từ hóa chất công nghệ. Cảm biến FT-341 có thể được kết nối với hệ thống hút cục bộ, tủ điều khiển hoặc bộ giám sát môi trường.
Hệ thống thông gió và xử lý khí
Cảm biến khí HF FT-341 có thể cung cấp tín hiệu đo cho hệ thống thông gió. Khi nồng độ HF tăng, bộ điều khiển có thể tăng cường lưu lượng hút hoặc kích hoạt quy trình cảnh báo.
Phòng thí nghiệm và khu vực kỹ thuật
Trong phòng thí nghiệm, khu vực nghiên cứu hoặc phòng kỹ thuật có sử dụng hóa chất fluoride, cảm biến khí HF là lớp giám sát tự động bên cạnh quy trình kiểm kê, bảo quản và xử lý hóa chất.
ĐẶC ĐIỂM NỔI BẬT CỦA CẢM BIẾN KHÍ HF FT-341
Cách đặc điểm nổi bật nhất của cảm biến khí HF FY-301 có thể kể đến như:
Đo nồng độ HF trong dải thấp từ 0-10 ppm
FT-341 có dải đo từ 0-10 ppm. Đây là dải phù hợp cho việc giám sát nồng độ Hydrogen Fluoride trong môi trường làm việc, phòng kỹ thuật, khu vực sản xuất hoặc vị trí có nguy cơ rò rỉ khí. Dải đo 0-10 ppm giúp hệ thống tập trung theo dõi các thay đổi nhỏ của nồng độ HF.
Khi kết hợp với bộ điều khiển hoặc PLC, tín hiệu từ cảm biến có thể được dùng để hiển thị giá trị tức thời, ghi dữ liệu, kích hoạt còi đèn cảnh báo hoặc điều khiển quạt hút.
Tín hiệu analog 4-20mA dễ tích hợp
Model FT-341 cung cấp ngõ ra 4-20mA. Tín hiệu được quy đổi tương ứng với nồng độ khí trong dải đo. Về nguyên tắc, tín hiệu 4mA tương ứng với mức thấp nhất của dải đo, còn 20mA tương ứng với mức cao nhất. Tín hiệu 4-20mA dễ sử dụng với nhiều bộ điều khiển HVAC, PLC và bộ thu thập dữ liệu, có thể đi dây xa và ổn định trong môi trường có nhiễu điện.
Cảm biến có thể thay thế dễ dàng
Dòng cảm biến khí HF FT-341 có khả năng thay thế rất dễ dàng. Đây là ưu điểm nổi bật trong quá trình bảo trì, bởi cảm biến khí có tuổi thọ hữu hạn và có thể bị ảnh hưởng bởi điều kiện môi trường, nồng độ khí, độ ẩm, hóa chất gây nhiễu hoặc thời gian sử dụng. Tuổi thọ cảm biến này khoảng 2 năm. Thời gian thực tế có thể thay đổi tùy môi trường, tần suất tiếp xúc với HF, điều kiện nhiệt độ - độ ẩm và quá trình bảo trì. Khi cảm biến suy giảm độ nhạy, người dùng có thể thay thế bộ phận cảm biến thay vì phải thay toàn bộ bộ truyền tín hiệu.
Vỏ bảo vệ IP67
Cảm biến nồng độ khí HF FT-341 có vỏ nhựa đạt cấp bảo vệ IP67 (không bao gồm phần cảm biến). Cấp bảo vệ này hỗ trợ bảo vệ thiết bị trước bụi và nước trong điều kiện lắp đặt phù hợp. Đối với môi trường có hóa chất ăn mòn, nên đánh giá thêm khả năng tương thích vật liệu và bố trí thiết bị.
CÁC MODEL CÙNG SERIES CỦA CẢM BIẾN KHÍ HF FT-341
EMS Kontrol cung cấp series FT-3XX với dạng tín hiệu đầu ra khác nhau. Trong đó:
- FT-301 sử dụng tín hiệu điện áp 0-10V/2-10V/0-3V → PLC, BMS, bộ điều khiển có ngõ vào dòng điện
- FT-341 sử dụng tín hiệu dòng điện 4-20mA/0-20mA → Hệ thống ưu tiên truyền dòng analog
- FT-361 sử dụng giao thức truyền thông Modbus RTU → Hệ thống cần truyền dữ liệu số và nhiều thông số.
THÔNG SỐ KỸ THUẬT CẢM BIẾN KHÍ HF FT-341
- Model: FT-341
- Loại khí đo: Hydrogen Fluoride (HF)
- Dải đo: 0-10 ppm
- Độ phân giải/độ nhạy: ±0,1 ppm
- Độ chính xác: ±0,5 ppm
- Nguồn cấp: 12-24VDC
- Tín hiệu đầu ra: 4-20mA
- Tuổi thọ cảm biến: Khoảng 2 năm
- Vỏ bảo vệ: IP67, không bao gồm phần cảm biến
- Kích thước vỏ: 110 × 58 × 35 mm
- Xuất xứ: EMS Kontrol (Thổ Nhĩ Kỳ)
- Chứng chỉ: Đầy đủ CO/CQ
- Bảo hành: 12 tháng, 1 đổi 1.
KHI NÀO NÊN CHỌN CẢM BIẾN KHÍ HF FT-341 CHO HỆ THỐNG CỦA BẠN?
Cảm biến khí HF FT-341 phù hợp cho các hệ thống cần một thiết bị đo nồng độ Hydrogen Fluoride dạng analog 4-20mA, có dải đo 0-10 ppm, dùng nguồn 12-24VDC và dễ tích hợp với thiết bị điều khiển hiện có. Sản phẩm đặc biệt phù hợp với các dự án cần:
- Giám sát nồng độ HF liên tục.
- Truyền tín hiệu về PLC hoặc BMS.
- Kết nối với còi, đèn và hệ thống cảnh báo.
- Theo dõi khí độc trong khu vực sản xuất hoặc phòng kỹ thuật.
- Thay thế cảm biến khi đến hạn bảo trì.
- Sử dụng thiết bị có vỏ bảo vệ IP67 cho phần bộ truyền.
