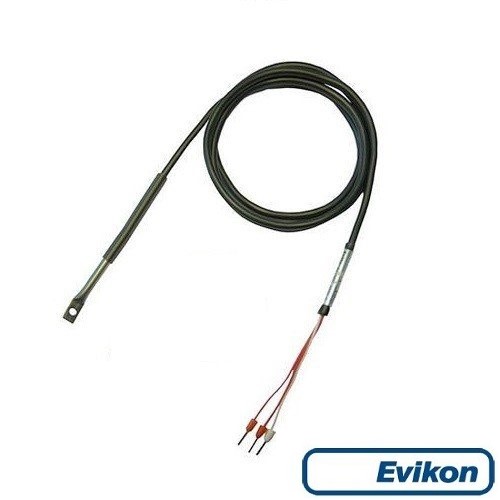

CẢM BIẾN NHIỆT ĐỘ BỀ MẶT PT1000 ET241-D6L50-PT1000-G3 (L=50 mm) thuộc dòng sản phẩm ET241 của Evikon, là cảm biến nhiệt độ bề mặt dạng tiếp xúc sử dụng nguyên lý RTD Pt1000. Model này được thiết kế để đo nhiệt độ trên bề mặt kim loại hoặc thiết bị, với sai số thấp, độ lặp lại cao và hoạt động ổn định trong môi trường công nghiệp. Cảm biến RTD Pt1000 hoạt động dựa trên sự thay đổi điện trở của platinum theo nhiệt độ: khi nhiệt độ bề mặt tăng, điện trở của Pt1000 tăng một cách tuyến tính. Tín hiệu điện trở này được chuyển đổi thành tín hiệu đầu ra analog 4-20 mA / 0-10 V hoặc tín hiệu số tùy chọn để giám sát và điều khiển.
Phiên bản -D6L50-G3 (L=50 mm) có đầu dò dài 50 mm, đường kính 6 mm kèm ren G3 giúp cố định chắc chắn cảm biến lên bề mặt cần đo.
CẤU TẠO CỦA CẢM BIẾN NHIỆT ĐỘ BỀ MẶT PT1000 EVIKON ET241-D6L50-PT1000-G3
Thiết bị được thiết kế chắc chắn và dễ lắp đặt:
Vật liệu vỏ: Thép không gỉ hoặc hợp kim chịu nhiệt, chống ăn mòn tốt
Đầu dò RTD: Pt1000 dạng dây quấn/film cho độ chính xác cao
Chiều dài đầu dò: 50 mm
Đường kính đầu dò: 6 mm
Kết nối: Ren G3 (mối nối tiêu chuẩn)
Dây dẫn: Có thể tùy chọn cáp chịu nhiệt, chống nhiễu
Đầu ra tín hiệu: Analog (4-20 mA / 0-10 V) hoặc tùy chọn module chuyển đổi số
Lắp đặt: Gắn trực tiếp bề mặt bằng ren G3 hoặc gá kẹp cố định
Bảo vệ cơ học: Chống rung, va đập nhẹ
NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ BỀ MẶT PT1000 EVIKON ET241-D6L50-PT1000-G3
Tiếp xúc đo nhiệt: Đầu dò cảm biến tiếp xúc trực tiếp với bề mặt cần đo, điện trở Pt1000 thay đổi theo nhiệt độ thực tế.
Chuyển đổi tín hiệu: Thay đổi điện trở được chuyển thành tín hiệu analog tuyến tính (4-20 mA / 0-10 V) hoặc sang tín hiệu số nếu dùng module chuyển đổi.
Truyền dữ liệu & giám sát: Tín hiệu được gửi tới PLC, hệ thống điều khiển, bộ ghi dữ liệu hoặc SCADA để giám sát, lưu trữ và điều khiển theo yêu cầu quá trình.
THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN NHIỆT ĐỘ BỀ MẶT PT1000 EVIKON ET241-D6L50-PT1000-G3
- Dải đo -50 đến 500°C
- Chiều dài đầu dò L=50 mm, Ø6mm đầu dẹt có lỗ cố định Ø3.2mm cho vít M3 hoặc kẹp ống
- Vật liệu đầu dò làm từ thép không rỉ SS316
- Ngõ ra PT1000, 3 dây, độ chính xác cao
- Cáp St.steel braided glassfiber dài 3m
- Lớp bảo vệ IP68
- Xuất xứ EVIKON - Châu Âu
- Bảo hành 12 tháng 1 đổi 1
- Chứng chỉ CO/CQ đầy đủ
Ngoài ra cảm biến nhiệt độ bề mặt Series ET241 còn có dạng PT100 và NTC10K với các tính năng như:
- Dải đo nhiệt độ -50... 250°C hoặc 50...+500 °C
- Cảm biến Pt100,hoặc NTC
- Có sẵn trong mạch 2, 3 hoặc 4 dây
- Cáp cách điện silicone, hoặc St.steel braided glassfiber
- Tùy cọn lớp bảo vệ IP55 (tiêu chuẩn) hoặc IP68 cho cáp cách điện Silicon
- Cài đặt nhanh chóng và dễ dàng
- Tùy chọn phần tử cảm biến RTD kép
ỨNG DỤNG CỦA CẢM BIẾN NHIỆT ĐỘ BỀ MẶT PT1000 EVIKON ET241-D6L50-PT1000-G3
Cảm biến được ứng dụng rộng rãi trong:
Hệ thống HVAC và giám sát tủ điều khiển
Đo nhiệt độ đường ống, bề mặt máy móc và thiết bị sản xuất
Kiểm soát nhiệt độ trong phòng công nghiệp, phòng máy
Giám sát nhiệt độ trong lò hơi, băng tải, cơ khí chính xác
Tích hợp PLC/SCADA cho hệ thống điều khiển tự động
Vị trí lắp đặt khuyến nghị: Gắn trực tiếp trên bề mặt cần đo, đảm bảo đầu dò tiếp xúc tốt với bề mặt, dây dẫn được bảo vệ khỏi bụi và ẩm ướt.
MUA CẢM BIẾN NHIỆT ĐỘ BỀ MẶT PT1000 EVIKON ET241-D6L50-PT1000-G3 TẠI SENSORS VIỆT NAM
Để sở hữu Cảm biến nhiệt độ bề mặt PT1000 Evikon ET241-D6L50-PT1000-G3 chính hãng, quý khách hãy liên hệ Sensors Việt Nam. Chúng tôi cam kết cung cấp sản phẩm nhập khẩu trực tiếp từ Evikon - Estonia (EU) với đầy đủ datasheet, chứng nhận chất lượng và phụ kiện lắp đặt.
