CẢM BIẾN NHIỆT ĐỘ BỀ MẶT TEPK NTC 20 là cảm biến nhiệt độ dạng kẹp bề mặt (strap-on sensor) dùng để đo nhiệt độ trên bề mặt đường ống trong các hệ thống HVAC. Thiết bị sử dụng phần tử cảm biến NTC 20K, có điện trở danh định 20 kΩ tại 25°C, cho phép đo nhiệt độ với độ chính xác cao và phản hồi nhanh. Cảm biến được cố định lên đường ống bằng dây buộc nhựa chịu nhiệt, phù hợp với các đường ống có đường kính từ 10 đến 100 mm, giúp lắp đặt nhanh chóng mà không cần khoan hoặc can thiệp vào hệ thống đường ống.

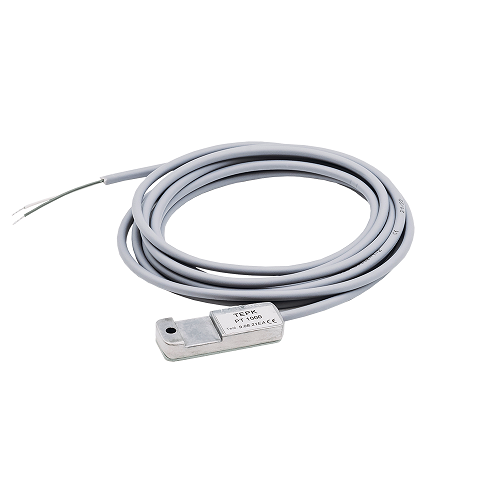

CẤU TẠO CẢM BIẾN NHIỆT ĐỘ BỀ MẶT PRODUAL TEPK NTC 20
Cảm biến TEPK NTC 20 có thiết kế nhỏ gọn và bền bỉ, phù hợp với môi trường vận hành của hệ thống HVAC:
Phần tử cảm biến NTC 20K dùng để phát hiện và đo nhiệt độ.
Đầu dò bằng hợp kim đúc kẽm (zinc casting) giúp truyền nhiệt nhanh và tăng độ bền cơ học.
Dây cáp tín hiệu dài 2 m (LIYY 2 × 0.14 mm²) dùng để kết nối với bộ điều khiển.
Dây buộc nhựa chịu nhiệt để cố định cảm biến lên bề mặt đường ống.
Thiết kế dạng strap-on giúp lắp đặt nhanh chóng và thuận tiện.
NGUYÊN LÝ HOẠT ĐỘNG CẢM BIẾN NHIỆT ĐỘ BỀ MẶT PRODUAL TEPK NTC 20
Cảm biến hoạt động dựa trên sự thay đổi điện trở của phần tử NTC theo nhiệt độ.
Bước 1: Cảm biến tiếp xúc bề mặt ống
Đầu dò được gắn trực tiếp lên bề mặt đường ống để cảm nhận nhiệt độ của môi chất bên trong.
Bước 2: Thay đổi điện trở theo nhiệt độ
Khi nhiệt độ thay đổi, điện trở của phần tử NTC 20K sẽ thay đổi tương ứng.
Bước 3: Truyền tín hiệu về bộ điều khiển
Giá trị điện trở được truyền về bộ điều khiển HVAC hoặc hệ thống BMS để chuyển đổi thành giá trị nhiệt độ và phục vụ việc giám sát, điều khiển hệ thống.
THÔNG SỐ KỸ THUẬT CẢM BIẾN NHIỆT ĐỘ BỀ MẶT PRODUAL TEPK NTC 20
- Vật liệu: Đầu dò: Đúc kẽm
- Cáp: PVC (LIYY 2 x 0.14)
- Kích thước đầu dò: 41,2x14,9x6,5mm
- Chiều dài cáp: 2,0 m (Độ dài tùy chỉnh có sẵn theo yêu cầu)
- Lớp bảo vệ: IP54
- Xuất xứ Produal/Phần Lan
- Chứng chỉ CO/CQ
ỨNG DỤNG CẢM BIẾN NHIỆT ĐỘ BỀ MẶT PRODUAL TEPK NTC 20
Cảm biến TEPK NTC 20 được sử dụng phổ biến trong các hệ thống HVAC và tự động hóa tòa nhà:
Giám sát nhiệt độ đường ống nước nóng và nước lạnh
Đo nhiệt độ đường ống trong hệ thống sưởi
Giám sát nhiệt độ đường ống nước lạnh trong hệ thống Chiller
Ứng dụng trong AHU (Air Handling Unit)
Giám sát nhiệt độ trong hệ thống Heating & Cooling
Tích hợp trong hệ thống quản lý tòa nhà BMS
