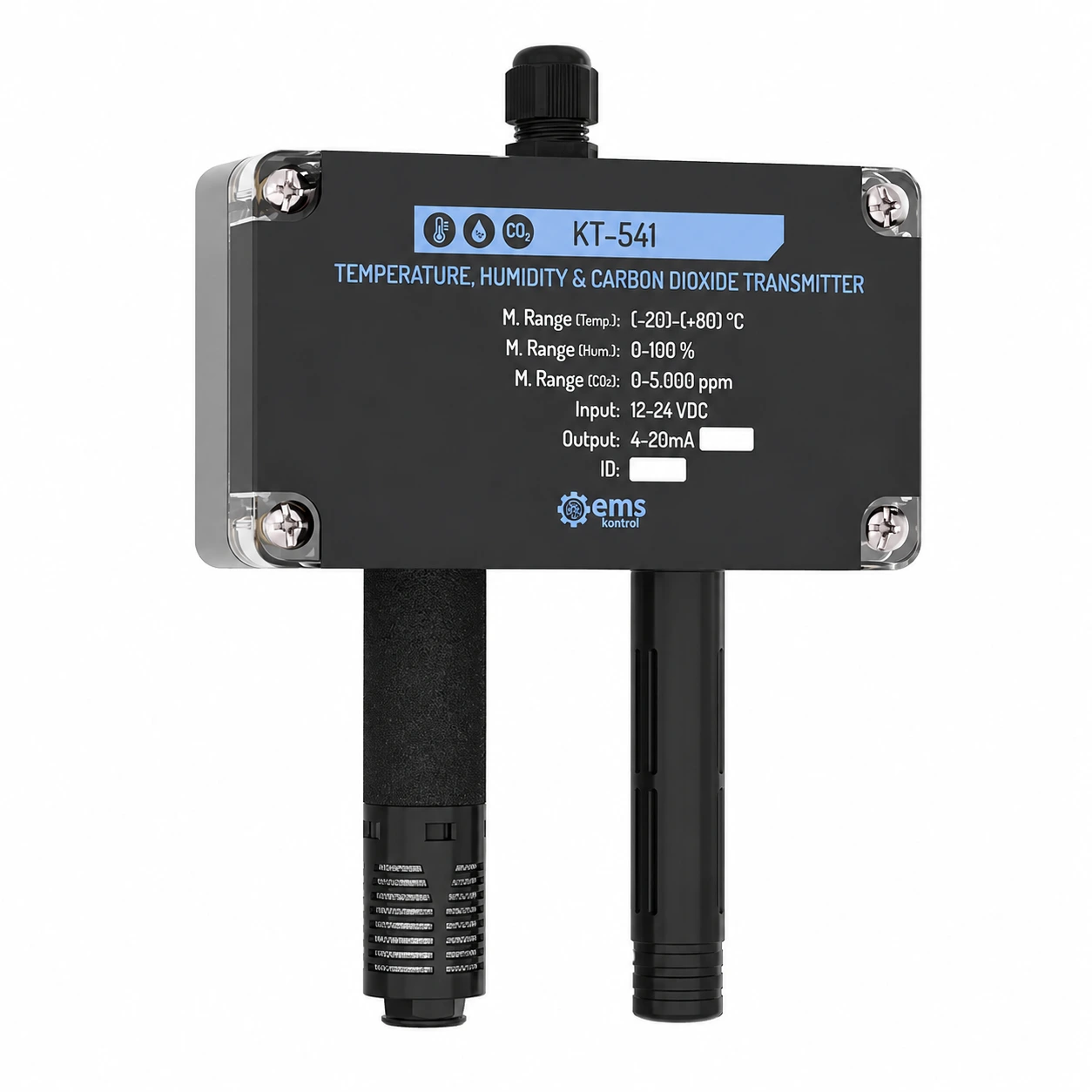

KT-541 là thiết bị đo lường đa năng (3 trong 1) cao cấp thuộc dòng KT-5X1 của hãng EMS Kontrol. Cảm biến KT-541 cho phép đo lường chính xác nhiệt độ, độ ẩm tương đối và nồng độ khí CO2, sau đó chuyển đổi các giá trị này thành tín hiệu dòng điện analog 4-20 mA chuẩn công nghiệp để truyền về hệ thống điều khiển trung tâm
Cấu tạo và thiết kế công nghiệp của cảm biến nhiệt độ, độ ẩm và CO2 KT-541
KT-541 sở hữu thiết kế bền bỉ và tiện dụng (durable and handy), tối ưu cho các ứng dụng thực tế:
- Kích thước vật lý: Thiết bị có thông số chiều cao 164 mm, chiều rộng 115 mm và độ sâu 40 mm.
- Vỏ bảo vệ IP67: Thân máy làm bằng nhựa chuyên dụng đạt cấp bảo vệ IP67, giúp kháng bụi và nước (lưu ý chuẩn này không bao gồm phần đầu dò cảm biến).
- Bộ lọc có thể vệ sinh: Cảm biến được trang bị bộ lọc giúp bảo vệ linh kiện đo bên trong và dễ dàng làm sạch khi cần.
- Lắp đặt dễ dàng: Thiết kế hỗ trợ gắn tường nhanh chóng với khoảng cách tâm lỗ dọc là 65 mm và ngang là 78 mm.
Nguyên lý hoạt động của cảm biến nhiệt độ, độ ẩm và CO2 KT-541
Về mặt kỹ thuật, KT-541 vận hành như một trạm thu thập và chuẩn hóa dữ liệu môi trường liên tục:
- Cấp nguồn: Thiết bị hoạt động ổn định trong dải điện áp nguồn từ 12 V DC đến 24 V DC.
- Xử lý đo lường: Các đầu dò cảm biến thực hiện lấy mẫu không khí để đo lường các đại lượng vật lý. Giá trị đo được lấy từ các terminal đầu ra và truyền tải đến vị trí giám sát mong muốn.
- Ngõ ra analog: Bộ vi xử lý chuyển đổi các thông số môi trường thành 3 kênh tín hiệu dòng điện 4-20 mA riêng biệt: output 1 cho Nhiệt độ, output 2 cho độ ẩm và output 3 cho nồng độ CO2.
- Thời gian khởi động: Sau khi được cấp năng lượng, thiết bị mất khoảng 30 giây để kích hoạt tiến trình đo ban đầu.
Ưu điểm nổi bật của cảm biến nhiệt độ, độ ẩm và CO2 KT-541
- Độ chính xác vượt trội: Sai số nhiệt độ chỉ ± 0.3°C, độ ẩm ± 3% và CO2 là ± 50 ppm + 2%.
- Giải pháp 3 trong 1: Tiết kiệm chi phí đầu tư hạ tầng và dây dẫn khi chỉ cần một thiết bị duy nhất để giám sát 3 thông số quan trọng.
- Tích hợp hệ thống mạnh mẽ: Ngõ ra 4-20mA cho phép kết nối hàng loạt cảm biến trên một đường truyền kỹ thuật số duy nhất.
- Vận hành bền bỉ: Được thiết kế cho vòng đời hoạt động lâu dài.
- Tính ổn định cao: Sản phẩm đạt tiêu chuẩn Châu Âu về tương thích điện từ (EMC) và an toàn điện áp thấp (LVD).
Ứng dụng thực tế của cảm biến nhiệt độ, độ ẩm và CO2 KT-541
Nhờ tính năng đo lường tích hợp và thiết kế đạt chuẩn công nghiệp, KT-541 được ứng dụng rộng rãi trong:
- Hệ thống HVAC: Kiểm soát chất lượng không khí trong các tòa nhà và tủ điều hòa không khí.
- Nông nghiệp thông minh: Tự động hóa trong các trang trại gia cầm và nhà kính.
- Lưu trữ & bảo quản: Ứng dụng trong kho lạnh, kho thực phẩm và các phòng ấp trứng.
- Y tế & Nghiên cứu: Sử dụng trong phòng sạch và các phòng thí nghiệm chuyên sâu.
Lưu ý lắp đặt và hiệu chuẩn an toàn của cảm biến nhiệt độ, độ ẩm và CO2 KT-541
Để thiết bị đạt hiệu suất và độ bền tối ưu, người dùng cần tuân thủ các hướng dẫn kỹ thuật sau:
- Ổn định môi trường: Hãng khuyến cáo nên để thiết bị trong môi trường cần đo ít nhất 5 phút trước khi ghi nhận giá trị để đảm bảo kết quả đo đạt độ chính xác cao nhất.
- Kết nối tín hiệu: Nên sử dụng cáp bọc kim (shielded cable) làm dây truyền dẫn để ngăn chặn các nhiễu điện từ bên ngoài ảnh hưởng đến tín hiệu đo lường.
- Bảo vệ vật lý: Tránh để thiết bị tiếp xúc trực tiếp với các tác nhân gây hại như chất lỏng, nồng độ bụi quá cao hoặc nhiệt độ vượt quá dải cho phép từ -10°C đến +55°C.
- Hiệu chuẩn khí CO2: Mặc dù sản phẩm đã được hiệu chuẩn sẵn tại nhà máy, người dùng có thể thực hiện hiệu chuẩn lại nồng độ CO2 trong môi trường không khí sạch (350-450 ppm) nếu phát hiện sai lệch. Quá trình này được thực hiện thông qua nút bấm "Calibration" trên bo mạch
Thông số kỹ thuật của cảm biến khí CO2, độ ẩm và nhiệt độ gắn tường KT-541
- Dải đo CO2: 0-5000ppm/ 0-10000ppm
- Dải đo nhiệt độ 0-50 độ C/ (-20) - (+80) độ C
- Dải đo độ ẩm 0-100%RH
- Ngõ ra 4-20mA
- Độ chính xác (Nhiệt/ẩm/CO2): ±0.3°C / ±3% / ±50 ppm + 2%
- Cấp bảo vệ: IP 67 (Ngoại trừ phần cảm biến)
- Xuất xứ EMS/Turkey
